密封件常用失效形式之斯特封篇.

密封失效分析范文密封失效是指密封件在使用过程中无法充分发挥密封效果的现象。

密封件广泛应用于工业生产中的管道、阀门、泵等设备中，其主要作用是防止介质泄漏和外界杂质进入系统。

然而，由于工作环境的恶劣条件以及长期使用引起的磨损等原因，密封件可能会出现失效现象。

本文将从密封失效的原因、分类、常见故障及预防措施等方面进行探讨。

首先，密封失效的原因主要有以下几点：1.材料问题：密封件的材料选择不当、材质质量不合格等都会导致密封件失效。

例如，选用的材料不适应工作介质的特性，导致化学腐蚀或物理磨损；或者密封件的材质不耐高温、高压等工作条件。

2.制造工艺问题：加工工艺不合理、工艺操作不规范等都可能导致密封件的失效。

例如，密封面加工不平整，导致密封件无法完全贴合；或者安装时使用不当的工具和方法，使密封件受到损坏。

3.安装问题：不正确的安装方法和力度会导致密封件无法正常工作。

例如，安装不牢固，出现松动；或者安装时使用过大的力量，导致密封件过度变形。

密封失效可分为以下几类：1.泄漏失效：当密封件无法阻止介质泄漏时，就发生了泄漏失效。

泄漏失效的原因主要是由于密封面不平整、密封面之间有空隙、密封件磨损等导致。

2.渗漏失效：渗漏失效是指虽然密封件可以阻止大部分介质泄漏，但是仍然有少量介质通过密封面产生渗漏。

渗漏失效的原因主要是由于密封件的安装不良、介质压力过高等造成。

3.磨损失效：磨损失效指的是密封件因工作介质的冲击、挤压或磨擦而损坏。

磨损失效的原因主要是由于工作介质的化学腐蚀、摩擦摩损等引起。

常见的密封失效故障有以下几种：1.泄漏故障：当密封面不平整或密封面之间有空隙时，介质就会从中泄漏出来，这是一种常见的失效故障。

2.渗漏故障：当介质压力超过密封件所能承受的压力时，就会出现渗漏现象，造成介质的损失和系统的故障。

3.磨损故障：密封件在工作中会遭受冲击、挤压和磨擦等，导致密封面损坏，不能充分发挥密封效果。

为了预防密封失效，可以采取以下几项措施：1.正确选择材料：根据工作介质的特性选择合适的密封材料。

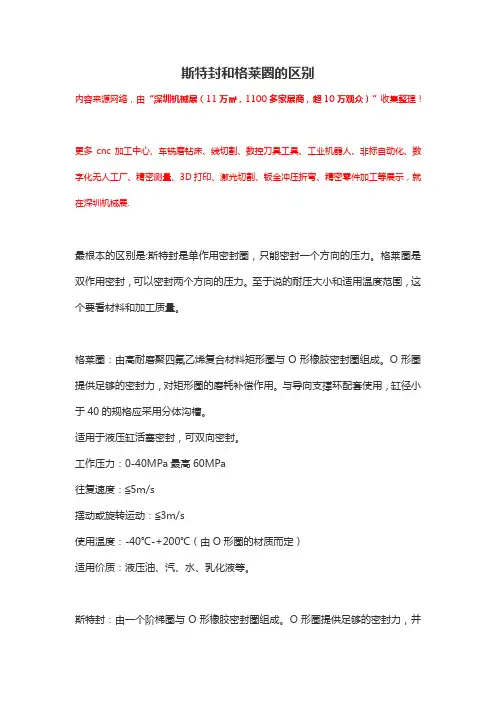

斯特封和格莱圈的区别内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.最根本的区别是:斯特封是单作用密封圈，只能密封一个方向的压力。

格莱圈是双作用密封，可以密封两个方向的压力。

至于说的耐压大小和适用温度范围，这个要看材料和加工质量。

格莱圈：由高耐磨聚四氟乙烯复合材料矩形圈与O形橡胶密封圈组成。

O形圈提供足够的密封力，对矩形圈的磨耗补偿作用。

与导向支撑环配套使用，缸径小于40的规格应采用分体沟槽。

适用于液压缸活塞密封，可双向密封。

工作压力：0-40MPa最高60MPa往复速度：≦5m/s摆动或旋转运动：≦3m/s使用温度：-40℃-+200℃（由O形圈的材质而定）适用价质：液压油、汽、水、乳化液等。

斯特封：由一个阶梯圈与O形橡胶密封圈组成。

O形圈提供足够的密封力，并对阶梯圈的磨耗起补偿作用。

适用于液压缸活塞杆用密封。

工作压力：0-40MPa最高60MPa往复速度：≦5m/s摆动或旋转运动：≦3m/s使用温度：-40℃-+200℃（由O形圈的材质而定）适用价质：液压油、汽、水、乳化液等内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

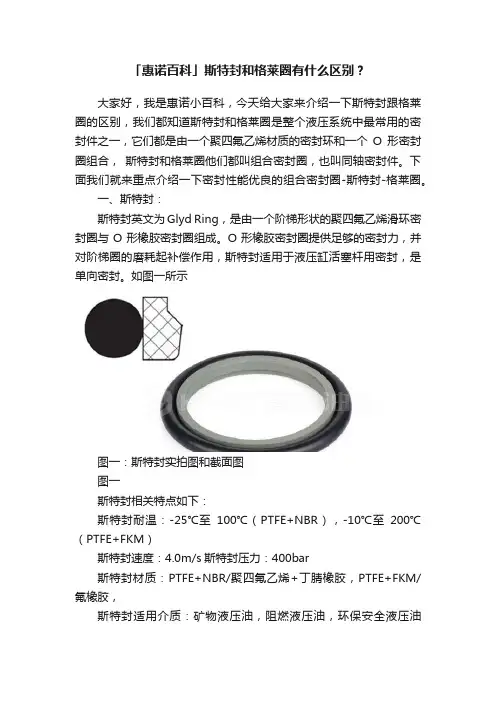

「惠诺百科」斯特封和格莱圈有什么区别？大家好，我是惠诺小百科，今天给大家来介绍一下斯特封跟格莱圈的区别，我们都知道斯特封和格莱圈是整个液压系统中最常用的密封件之一，它们都是由一个聚四氟乙烯材质的密封环和一个O形密封圈组合，斯特封和格莱圈他们都叫组合密封圈，也叫同轴密封件。

下面我们就来重点介绍一下密封性能优良的组合密封圈-斯特封-格莱圈。

一、斯特封：斯特封英文为Glyd Ring，是由一个阶梯形状的聚四氟乙烯滑环密封圈与O形橡胶密封圈组成。

O形橡胶密封圈提供足够的密封力，并对阶梯圈的磨耗起补偿作用，斯特封适用于液压缸活塞杆用密封，是单向密封。

如图一所示图一：斯特封实拍图和截面图图一斯特封相关特点如下：斯特封耐温：-25℃至100℃（PTFE+NBR），-10℃至200℃（PTFE+FKM）斯特封速度：4.0m/s斯特封压力：400bar斯特封材质：PTFE+NBR/聚四氟乙烯+丁腈橡胶，PTFE+FKM/氟橡胶，斯特封适用介质：矿物液压油，阻燃液压油，环保安全液压油（生物油），水和其他介质斯特封优点：特别适用于密封系统的活塞杆密封。

■非常高的耐压能力■具有良好的导热性■具有非常好的抗挤出性■耐磨性高■低摩擦，无粘滑现象斯特封推荐应用范围：工业车辆、操控设备、农业机械、工程机械、起重机、注塑机、压力机、船用液压设备、控制和调节设备、冶金设备。

二、格莱圈：格莱圈英文为Stepseal，是由一个高耐磨PTFE复合材料矩形截面滑环密封圈与一个作为预加载元件的O形橡胶密封圈组成。

O形橡胶密封圈提供足够的密封力，并对矩形圈的磨耗起补偿作用，格莱圈适用于液压缸缸孔与活塞间密封，是双向密封。

如图二所示图二格莱圈相关特点如下：格莱圈耐温：-25℃至100℃（PTFE+NBR），-10℃至200℃（PTFE+FKM）格莱圈速度：4.0m/s格莱圈压力：400bar格莱圈材质：PTFE+NBR/聚四氟乙烯+丁腈橡胶，PTFE+FKM/氟橡胶，格莱圈适用介质：矿物液压油，阻燃液压油，环保安全液压油（生物油），水和其他介质格莱圈优点：用于活塞两侧都承压的设计。

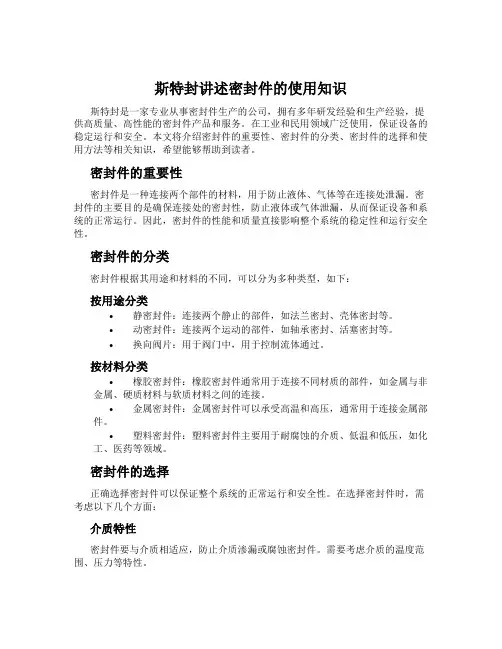

斯特封讲述密封件的使用知识斯特封是一家专业从事密封件生产的公司，拥有多年研发经验和生产经验，提供高质量、高性能的密封件产品和服务。

在工业和民用领域广泛使用，保证设备的稳定运行和安全。

本文将介绍密封件的重要性、密封件的分类、密封件的选择和使用方法等相关知识，希望能够帮助到读者。

密封件的重要性密封件是一种连接两个部件的材料，用于防止液体、气体等在连接处泄漏。

密封件的主要目的是确保连接处的密封性，防止液体或气体泄漏，从而保证设备和系统的正常运行。

因此，密封件的性能和质量直接影响整个系统的稳定性和运行安全性。

密封件的分类密封件根据其用途和材料的不同，可以分为多种类型，如下：按用途分类•静密封件：连接两个静止的部件，如法兰密封、壳体密封等。

•动密封件：连接两个运动的部件，如轴承密封、活塞密封等。

•换向阀片：用于阀门中，用于控制流体通过。

按材料分类•橡胶密封件：橡胶密封件通常用于连接不同材质的部件，如金属与非金属、硬质材料与软质材料之间的连接。

•金属密封件：金属密封件可以承受高温和高压，通常用于连接金属部件。

•塑料密封件：塑料密封件主要用于耐腐蚀的介质、低温和低压，如化工、医药等领域。

密封件的选择正确选择密封件可以保证整个系统的正常运行和安全性。

在选择密封件时，需考虑以下几个方面：介质特性密封件要与介质相适应，防止介质渗漏或腐蚀密封件。

需要考虑介质的温度范围、压力等特性。

尺寸精度尺寸精度和形状的准确度也是密封件性能的重要因素。

需要根据不同应用场合的需要进行选择。

密封性能密封性能是保证整个系统正常运行的核心因素，可以通过气密性、水密性、油密性等方面的性能指标来确定。

承受能力密封件所承受的压力和温度等特性也是选品时需要考虑的因素。

密封件要能够承受其所处环境的温度和压力变化。

密封件的使用方法使用密封件时，需要注意以下几点：安装时注意维护密封件维护保养时，需要避免使用硬质工具，以免压坏或挤变形。

应使用手作业工具进行维护。

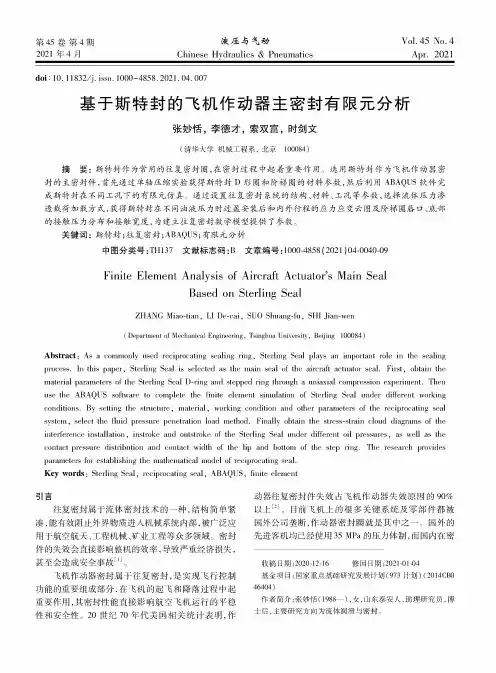

Vol. 45 No. 4Apr. 2021第45卷第4期2021年4月液压与$动Chinese Hydraulics & Pneumatics doi ： 10.11832/j. issn. 1000-4858.2021.04.007基于斯特封的飞机作动器主密封有限元分析张妙恬，李德才，索双富，时剑文（清华大学 机械工程系，北京100084）摘要：斯特封作为常用的往复密封圈，在密封过程中起着重要作用。

选用斯特封作为飞机作动器密封的主密封件，首先通过单轴压缩实验获得斯特封D 形圈和阶梯圈的材料参数，然后利用ABAQUS 软件完 成斯特封在不同工况下的有限元仿真。

通过设置往复密封系统的结构、材料、工况等参数，选择流体压力渗透载荷加载方式,获得斯特封在不同油液压力时过盈安装后和内外行程的应力应变云图及阶梯圈唇口、底部的接触压力分布和接触宽度，为建立往复密封数学模型提供了参数。

关键词：斯特封;往复密封;ABAQUS ；有限元分析中图分类号:TH137 文献标志码：B 文章编号：1000-4858（2021 ）04-0040-09Finne Element Analysis of Aircraft Actuator/ Main SealBased on Sterling SealZHANG Miao-tian , LI De-cai , SUO Shuang-fu , SHI Jian-wen(Department or Mechanical Engineering, Tsinghua University, Beijing 100084)Abstract : As a commonly used reciprocating sealing /ng. Sterling Seal plays an important mle in the sealingprocess. In this p aper , Sterling Seal is selected as the main seal ot the aircral actuator seal. First , obtain themate/al parameters of the Sterling Seal D-ring and stepped ring through a uniaxial compression expe/ment• Thenuse the A BAQUS software to complete the finite Cement siculation of Sterling Seal under diCemni working conditions. By setting the structum, material , working condition and other parameters of the reciprocating sealsystem , select the fluid p ressure penetration load method. Finlly obtain the stress-strain cloud diaarams of the interferenca installation , instmke and outstmke of the Sterling Seal under dmerent oit pressures , as well as the contact pressure distribution and contact width of the lip and bottom of the step /ng. The research providesparameters for establishing the mathematical modC of reciprocating seal.Key wordt : Sterling Seal, recinmcating seal, ABAQUS, finite element引言往复密封属于流体密封技术的一种，结构简单紧凑,能有效阻止外界物质进入机械系统内部，被广泛应 用于航空航天、工程机械、矿业工程等众多领域。

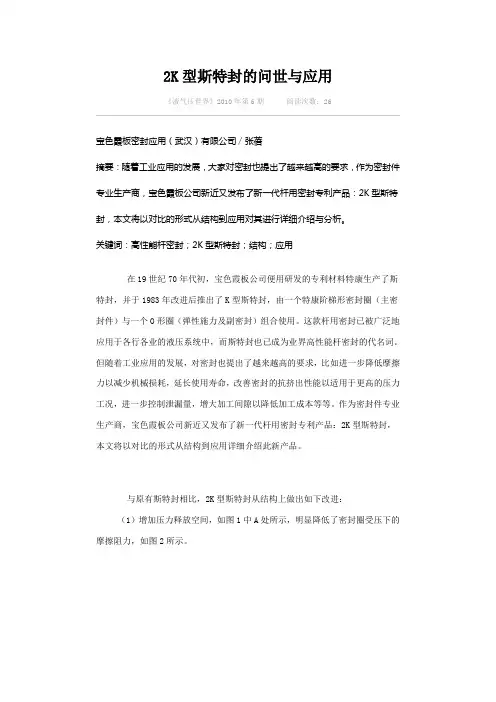

2K型斯特封的问世与应用《液气压世界》2010年第6期阅读次数：26宝色霞板密封应用（武汉）有限公司∕张蓓摘要：随着工业应用的发展，大家对密封也提出了越来越高的要求，作为密封件专业生产商，宝色霞板公司新近又发布了新一代杆用密封专利产品：2K型斯特封，本文将以对比的形式从结构到应用对其进行详细介绍与分析。

关键词：高性能杆密封；2K型斯特封；结构；应用在19世纪70年代初，宝色霞板公司便用研发的专利材料特康生产了斯特封，并于1983年改进后推出了K型斯特封，由一个特康阶梯形密封圈（主密封件）与一个O形圈（弹性施力及副密封）组合使用。

这款杆用密封已被广泛地应用于各行各业的液压系统中，而斯特封也已成为业界高性能杆密封的代名词。

但随着工业应用的发展，对密封也提出了越来越高的要求，比如进一步降低摩擦力以减少机械损耗，延长使用寿命，改善密封的抗挤出性能以适用于更高的压力工况，进一步控制泄漏量，增大加工间隙以降低加工成本等等。

作为密封件专业生产商，宝色霞板公司新近又发布了新一代杆用密封专利产品：2K型斯特封，本文将以对比的形式从结构到应用详细介绍此新产品。

与原有斯特封相比，2K型斯特封从结构上做出如下改进：（1）增加压力释放空间，如图1中A处所示，明显降低了密封圈受压下的摩擦阻力，如图2所示。

（2）修正密封后部轮廓，如图1中B处所示，增大孔轴之间的径向加工间隙，比如500mm杆径，20MPa，RSK8系列的2K型斯特封的径向间隙（如图1所示）Smax=0.7mm，而相同系列尺寸的K型斯特封的最大径向间隙值却仅有0.35mm。

进一步优化了液动力回吸特性，如图3所示。

注：所做改动处A和B均为宝色霞板公司注册专利。

2K型斯特封的技术参数：压力：≤80MPa（取决于不同等级的特康或佐康材料，见右表）；速度：≤15m/s；温度：-54～+200℃（取决于O形圈复合物）；轴径范围：3～2600mm应用案例实例I：风力发电机斜度控制油缸密封系统作为可再生的洁净能源，风力发电（图4）已经成为世界各国备加重视和重点开发的能源之一，宝色霞板公司研发生产的密封及密封配置已经在风力发电机各个控制调节系统中得到了成功的应用，斜度控制油缸密封系统便是其中之一（图5）。

作者简介：肖彬（1973-），男，工程师，主要从事橡胶密封制品和模具的设计及制造工艺研究。

收稿日期：2019-03-27密封性是评价机械产品质量的一个重要指标，密封失效是造成非计划停车的主要原因，据统计60%的非计划停车都与密封失效有关。

统计显示机械设备质量事故的1/3以上是由密封件失效引起的[1]。

橡胶密封件虽然其本身价值不高，但因为安装简便、密封可靠，在机械设备的液压气动系统上普遍使用，起着关键的作用，一旦失效，就会出现泄漏，引起系统压力下降，导致设备无法工作，外漏还会导致环境污染，甚至出现安全事故。

所以对橡胶密封件常见失效形式的失效原因及对策进行分析讨论，对于机械设备的防漏、治漏，提高设备利用率和生产效率都有重要的意义。

雷晓娟[2]从材料、设计、装配等方面总结了O 形橡胶圈的失效原因。

李珍莲等[3]从材料、结构、转速、磨损等方面分析并确定了航空发动机上高速PTFE 唇形密封圈的失效原因。

高翔等对某飞机蓄压器进气端的O 形橡胶密封圈的失效问题进行了宏观、微观和工作过程分析，找出了失效原因[4]。

可见，橡胶密封圈使用的范围广泛，其失效问题受到了使用者和研究者的关注[5]，但它的失效形成原因复杂，需要综合材料、设计、使用等多方面因素来考虑。

本文总结了橡胶密封件在使用中常见的失效形式，分析了失效形成的原因，给出了相应的解决办法。

1　间隙挤出间隙挤出是橡胶密封件最常见的失效形式[6~7]。

机械设备的液压气动系统由于运动及工艺、装配等方面的原因必然有间隙，橡胶密封件在系统压力的作用下，被推向无压力或低压力的一侧和沟槽边接触，产橡胶密封件常见失效形式分析肖彬(中国民航飞行学院，四川 广汉 618300)摘要：密封失效是造成非计划停车的主要原因，分析橡胶密封件的失效问题对于机械设备的防漏、治漏，提高设备利用率和生产效率有重要的意义。

本文总结了橡胶密封件在使用中常见的失效形式，分析了失效形成的原因，给出了相应的解决办法，为橡胶密封件的可靠使用提供了有益的参考。

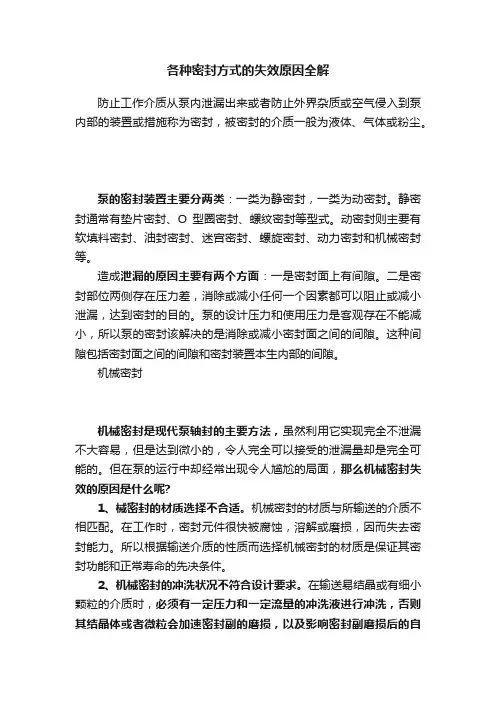

各种密封方式的失效原因全解防止工作介质从泵内泄漏出来或者防止外界杂质或空气侵入到泵内部的装置或措施称为密封，被密封的介质一般为液体、气体或粉尘。

泵的密封装置主要分两类：一类为静密封，一类为动密封。

静密封通常有垫片密封、O型圈密封、螺纹密封等型式。

动密封则主要有软填料密封、油封密封、迷宫密封、螺旋密封、动力密封和机械密封等。

造成泄漏的原因主要有两个方面：一是密封面上有间隙。

二是密封部位两侧存在压力差，消除或减小任何一个因素都可以阻止或减小泄漏，达到密封的目的。

泵的设计压力和使用压力是客观存在不能减小，所以泵的密封该解决的是消除或减小密封面之间的间隙。

这种间隙包括密封面之间的间隙和密封装置本生内部的间隙。

机械密封机械密封是现代泵轴封的主要方法，虽然利用它实现完全不泄漏不大容易，但是达到微小的，令人完全可以接受的泄漏量却是完全可能的。

但在泵的运行中却经常出现令人尴尬的局面，那么机械密封失效的原因是什么呢?1、械密封的材质选择不合适。

机械密封的材质与所输送的介质不相匹配。

在工作时，密封元件很快被腐蚀，溶解或磨损，因而失去密封能力。

所以根据输送介质的性质而选择机械密封的材质是保证其密封功能和正常寿命的先决条件。

2、机械密封的冲洗状况不符合设计要求。

在输送易结晶或有细小颗粒的介质时，必须有一定压力和一定流量的冲洗液进行冲洗，否则其结晶体或者微粒会加速密封副的磨损，以及影响密封副磨损后的自动补偿而发生泄漏。

所以根据输送介质的性质不仅要配置相应的冲洗管路，更要安装有监控和调节功能的仪表和装置，保证冲洗液的压力和流量满足设计要求，才能维持机封的正常工作，这一点往往被用户所忽视。

3、每种机械密封所能承受的压力是有限度的，由于对密封腔内的压力测算不准，造成密封腔内的压力超过了机械密封所能承受的压力而产生泄漏，也是常见的密封失效原因之一。

4、机械密封的工作温度不能超过其规定值。

在有冷却管路的设计中，往往由于冷却介质的流量不足而使冷却效果降低；在没有冷却管路的设计中，密封腔内经常由于窝存空气而造成机械密封处于干磨擦状态。

PTFESeal铁氟龙导引密封件（斯特封、格莱圈、防尘系列产品）为何需要「铁氟龙导引密封件」由于制程设备日益复杂精密，空油压缸早已脱离过去单纯的负载提供者，如何精确地定位、实时而平顺地作动，已成为普遍性的需求，铁氟龙导引密封件可以大幅改善常规的橡胶密封件的高滑动摩擦及滞滑效应，多年来在欧美日的成功应用绩效，其优异的性能已获得设计者与使用者的肯定；而铁氟龙具有出色的耐磨耗性可明显改善往复式密封件的使用寿命，对维护人员更是一大福音。

另外，对于环境较严苛的应用(如高粉尘、高温、化学品、油田(井)、闲歇作动等)，如建设机械、化工制程、钢品镀面烤漆、燃煤电厂锅炉、高温窑炉等，亦可以有效且长期地保持密封性能，因而避免重要设备故障或产线停机的重大损失。

铁氟龙的洁净无污染本质，使得铁氟龙导引密封件也广受食品、制药、半导体等相关的制程的欢迎。

铁氟龙导引密封件主要应用于往复式的轴、活塞及Plungers的密封与刮尘，亦可应用于旋转轴的密封。

铁氟龙导引密封件的构造与作动原理受到背后O形环的弹力致动，使唇尖轻压接触轴或活塞表面而发挥作用。

铁氟龙密封件依应用的条件而有各种类型，如单动与双动的密封唇设计便有明显的不同，当前亦有针对适用于标准O形环沟槽而开发的铁氟龙导引密封件。

铁氟龙导引密封件的特性1.摩擦系数低、耐磨耗2.可应用动态高压场合3.耐酸硷及各种化学品4.耐挤出性良好5.尺寸齐全、安装容易6.干净、无污染之虞，可应用于食品、制药、生技等制程PTFESeal铁氟龙导引密封件的主要应用1.油压缸杆端密封件的最佳替换品，特别适用于高压、高侧向负荷、高速、低摩、回转偏摆大的应用场合2.石化、化工制程设备之动静态应用密封件3.低起动压力、低滑动摩擦油压缸4.低滑动摩擦、无滞滑气压缸5.柱塞式油压缸6.腐蚀环境下之空油压缸7.高温用低摩擦空油压缸8.工作母机、建设机械用空油压缸9.压模/挤出/射出成形设备用空油压缸10.精密控制用空油压缸产品类型铁氟龙刮尘件铁氟龙刮尘件主要应用于一般橡胶刮尘件无法满足严苛操作条件或环境的场合。

液压系统泄压原因及解决方法液压系统中,泄漏造成泄压影响生产,是必须要考虑的问题.液压系统泄压还会导致液压缸工作腔的压力降低,使液压缸无法正常工作.采取比较先进的方法,有效地防止泄漏,使之正常工作.有效地防止泄漏,使液压系统实现“零泄漏”是液压行业多年来始终追求的目标．另外，准确地分析液压系统泄漏产生的最初原因,可以帮助我们及时排除液压系统的泄漏故障。

我们通过对《液压与气压传动》课程的学习以及查阅相关资料，结合自己专业实习、工程训练和日常生活中的所见和所想，就常见泄漏故障问题，分析了液压传动的泄漏形式及原因,提出控制泄漏的措施。

相对于机械传动,液压传动是一门新的技术,起源于1654年帕斯卡提出的静压传动原理.它是以液体为工作介质,通过能量转换装置来进行能量传递的一种传动形式。

液压传动具有如下优点：①工作液体可以用管道输送到任何位置;②执行元件的布置不受方位限制,借助油管的连接可以方便灵活地布置传动机构;③液压传动能将原动机的旋转运动变为直线运动;④可以方便地实现无级调速;⑤载荷控制、速度控制以及方向控制容易实现，也容易进行集中控制、摇控和自动控制；⑥液压传动平稳无振动;⑦具有良好的润滑条件可提高液压元件工作的可靠性和使用寿命;⑧液压元件有利于实现标准化、系列化和通用化。

因此,液压传动在国民经济各部门中得到了广泛的应用。

但液压传动也存在着一些缺点：①存在液体流动的阻力损失、油液的泄漏以及机械摩擦，故效率较低;②对控制工作温度要求较高；③由于工作液体的泄漏和可压缩性，液压系统的刚性较差使液压系统无法保证严格的传动比;④对工作液体的使用维护要求十分严格;⑤液压元件成本较高；⑥液压系统的故障判断和处理较难,要求工作人员技术水平和专业知识较高。

其中工作液体的泄漏一直是不可避免的问题,其解决方法也是各行各业研究的重点之一.(一)泄漏形式泄漏按流向可分为内泄漏和外泄漏。

外泄漏主要是指液压油从系统泄漏到环境中,产生在液压系统的液压管路、液压阀、液压缸和液压泵（液压马达)的外部；内泄漏是指由于高低压侧的压力差的存在以及密封件失效等原因,使液压油在系统内部由高压侧流向低压侧，如液压传动中油液从高压腔向低压腔的泄漏;从换向阀内压力通道向回油通道的泄漏等。
