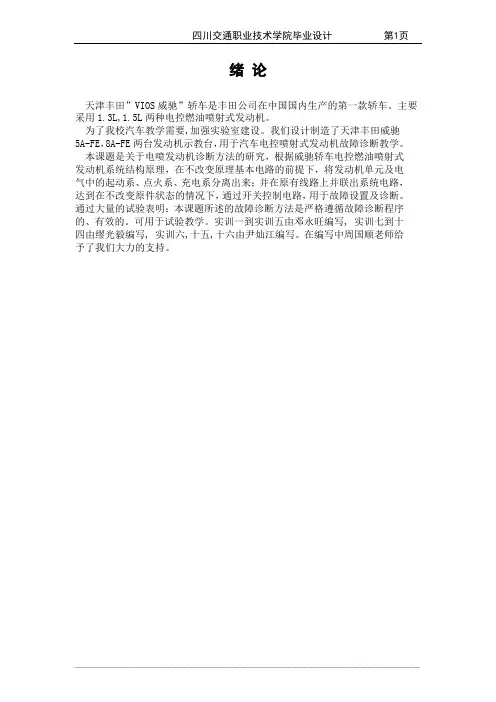

绪论天津丰田”VIOS威驰”轿车是丰田公司在中国国内生产的第一款轿车。
主要采用1.3L,1.5L两种电控燃油喷射式发动机。
为了我校汽车教学需要,加强实验室建设。
我们设计制造了天津丰田威驰5A-FE，8A-FE两台发动机示教台，用于汽车电控喷射式发动机故障诊断教学。
本课题是关于电喷发动机诊断方法的研究，根据威驰轿车电控燃油喷射式发动机系统结构原理，在不改变原理基本电路的前提下，将发动机单元及电气中的起动系、点火系、充电系分离出来；并在原有线路上并联出系统电路，达到在不改变原件状态的情况下，通过开关控制电路，用于故障设置及诊断。
通过大量的试验表明：本课题所述的故障诊断方法是严格遵循故障诊断程序的、有效的。
可用于试验教学。
实训一到实训五由邓永旺编写, 实训七到十四由缪光毅编写, 实训六,十五,十六由尹灿江编写。
在编写中周国顺老师给予了我们大力的支持。
实训注意事项：发动机机有关注意事项：在对发动机拆卸之前，应该先断开蓄电池，在车上拆卸发动机时；应该在断开蓄电池之前做好相关信息的纪录工作。
（如收音机，座椅的位置，对于在拆安全气囊时；还应该在断开蓄电池90秒后进行操作。
）对于一些配合工作面(如气缸壁、活塞、活塞环、轴颈和轴承、挺杆等)装合前要涂少量润滑油。
对于有位置有方向和平衡要求的机件，必须注意装配记号和平衡记号,确保安装关系正确和动平衡要求.如正时链条、链轮、活塞、飞轮等。
螺栓.螺母必须按规定力矩分次按序拧紧、螺栓、螺母、垫片等应齐全、以满足其完整性和完好性。
（使用SST对螺栓进行紧固）解码器的使用注意事项解码器在使用中应注意：解码器在接到测试插座前，点火开关必须处于关闭状态。
解码器必须轻拿轻放，不使用时必须放入专用工具包中。
解码器数据线严禁拉扯，防止破损。
解码器在使用中严禁断电。
解码器取下时先关闭点火开关，再关闭电源开关。
示教台的故障设定说明1.示教台使用的绘编电路图(故障诊断电路图)。
2、示教台故障设定开关，使用说明及故障诊断2.1 故障设置说明2.1.1 该图为起动机控制系统的故障诊断电路。

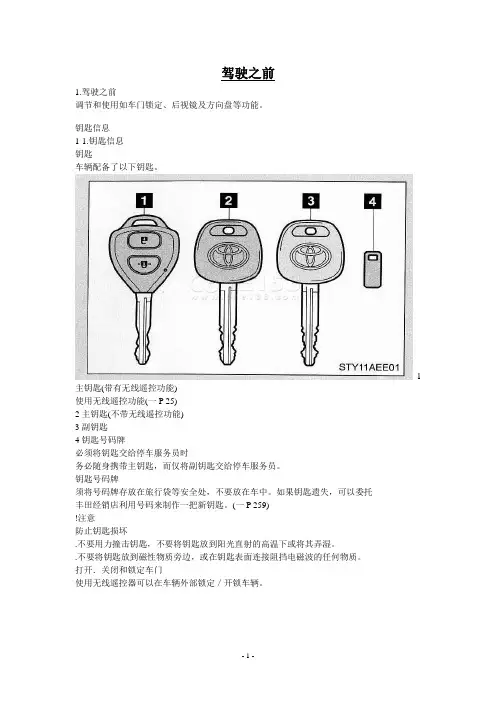

驾驶之前1.驾驶之前调节和使用如车门锁定、后视镜及方向盘等功能。
钥匙信息1-1.钥匙信息钥匙车辆配备了以下钥匙。
1主钥匙(带有无线遥控功能)使用无线遥控功能(一P 25)2主钥匙(不带无线遥控功能)3副钥匙4钥匙号码牌必须将钥匙交给停车服务员时务必随身携带主钥匙，而仅将副钥匙交给停车服务员。
钥匙号码牌须将号码牌存放在旅行袋等安全处，不要放在车中。
如果钥匙遗失，可以委托丰田经销店利用号码来制作一把新钥匙。
(一P 259)!注意防止钥匙损坏.不要用力撞击钥匙，不要将钥匙放到阳光直射的高温下或将其弄湿。
.不要将钥匙放到磁性物质旁边，或在钥匙表面连接阻挡电磁波的任何物质。
打开．关闭和锁定车门使用无线遥控器可以在车辆外部锁定／开锁车辆。
1锁定所有车门2开锁所有车门操作信号危险告警灯通过闪烁来指示车门锁定／开锁。
(锁定：闪烁一次；开锁：闪烁两次)。
钥匙电池电量耗尽标准电池使用寿命是1到2年。
(即使不使用钥匙，电池电量也会耗尽。
)如果无法使用无线遥控功能，则电池电量可能耗尽。
必要时请更换电池。
(一P 211)安全保护功能如果车门在开锁车辆后约30秒内未打开，安全保护功能将自动重新锁定车辆。
影响操作的情况以下情况，无线遥控功能可能无法正常使用。
.在电视塔、无线电台、发电厂、机场或其它会发射强无线电波的设施附近.携带便携式收音机、手机或其它无线通信设备时.附近有多功能无线钥匙时.当无线钥匙接触金属物体，或被金属物体覆盖时1-2.打开、关闭和锁定车门.在附近使用无线钥匙(发射无线电波)时.将无线钥匙放到如个人计算机等电器设备旁边时丰田经销店可以按照客户需求进行定制可以更换这些设置(例：无线遥控系统)。
(定制功能一P 287) 无线遥控认证无线遥控钥匙的规格使用频率：314-316MHzFrequency Range发射功率限值：10 mW(e，r,p)Transmirring Power占用带宽：不大于400 kHzOccupied Bandwidrh杂散辐射等其他技术指标请参照信部无【2005】423号文件●不得擅自更改发射频率、加大发射功率(包括额外加装射频功率放大器)，不得擅自外接天线或改用其它发射天线；●使用时不得对各种台法的无线电通信业务产生有害干扰：一旦发现有干扰现象时，应立即停止使用。

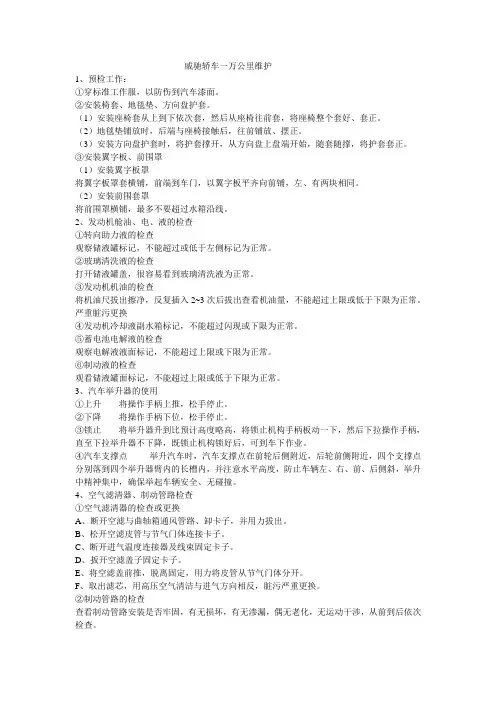

威驰轿车一万公里维护1、预检工作：①穿标准工作服，以防伤到汽车漆面。
②安装椅套、地毯垫、方向盘护套。
（1）安装座椅套从上到下依次套，然后从座椅往前套，将座椅整个套好、套正。
（2）地毯垫铺放时，后端与座椅接触后，往前铺放、摆正。
（3）安装方向盘护套时，将护套撑开，从方向盘上盘端开始，随套随撑，将护套套正。
③安装翼字板、前围罩（1）安装翼字板罩将翼字板罩套横铺，前端到车门，以翼字板平齐向前铺，左、有两块相同。
（2）安装前围套罩将前围罩横铺，最多不要超过水箱沿线。
2、发动机舱油、电、液的检查①转向助力液的检查观察储液罐标记，不能超过或低于左侧标记为正常。
②玻璃清洗液的检查打开储液罐盖，很容易看到玻璃清洗液为正常。
③发动机机油的检查将机油尺拔出擦净，反复插入2~3次后拔出查看机油量，不能超过上限或低于下限为正常。
严重脏污更换④发动机冷却液副水箱标记，不能超过闪现或下限为正常。
⑤蓄电池电解液的检查观察电解液液面标记，不能超过上限或下限为正常。
⑥制动液的检查观看储液罐面标记，不能超过上限或低于下限为正常。
3、汽车举升器的使用①上升将操作手柄上推，松手停止。
②下降将操作手柄下位，松手停止。
③锁止将举升器升到比预计高度略高，将锁止机构手柄板动一下，然后下拉操作手柄，直至下拉举升器不下降，既锁止机构锁好后，可到车下作业。
④汽车支撑点举升汽车时，汽车支撑点在前轮后侧附近，后轮前侧附近，四个支撑点分别落到四个举升器臂内的长槽内，并注意水平高度，防止车辆左、右、前、后侧斜，举升中精神集中，确保举起车辆安全、无碰撞。
4、空气滤清器、制动管路检查①空气滤清器的检查或更换A、断开空滤与曲轴箱通风管路、卸卡子，并用力拔出。
B、松开空滤皮管与节气门体连接卡子。
C、断开进气温度连接器及线束固定卡子。
D、扳开空滤盖子固定卡子。
E、将空滤盖前推，脱离固定，用力将皮管从节气门体分开。
F、取出滤芯，用高压空气清洁与进气方向相反，脏污严重更换。
威驰的挡杆操作方法威驰是一款由丰田生产的小型轿车，其挡杆操作方法相对简单，适合入门级驾驶员使用。
下面将详细介绍威驰的挡杆操作方法。
首先，威驰的挡杆位于驾驶员座位前方的中央控制台上。
挡杆通常呈现出H型结构，包括六个操作位置：P（停车）、R（倒车）、N（空挡）、D（驾驶模式）、S（运动模式）和L（低速模式）。
1. P（停车）：将挡杆推动到最上方即可将车辆锁死在停车状态。
这是停车时必须选择的挡位，确保车辆处于静止状态。
2. R（倒车）：将挡杆从P位置向左推动一格即可进入倒车挡。
在倒车时，一定要确保车后方无障碍物，并且使用后视镜以及倒车雷达等辅助设备来确保安全。
3. N（空挡）：将挡杆从P位置向右推动一格即可将车辆置于空挡。
在N挡位下，发动机与车轮脱离连接，车辆处于自由滚动状态。
4. D（驾驶模式）：将挡杆从N位置向下推动一格即可进入驾驶模式。
D挡位是威驰最常用的行驶挡位，适合日常正常行驶。
5. S（运动模式）：将挡杆从D位置向左推动一格即可进入运动模式。
在S挡位下，发动机将保持高转速状态，加速反应更迅猛，适合需要快速加速或追求激情驾驶的情况。
6. L（低速模式）：将挡杆从D位置向右推动一格即可进入低速模式。
在L挡位下，发动机将保持低转速状态，适合在有陡坡或需要更强劲的引擎制动力时使用。
此外，威驰的挡杆还具有其他一些操作功能，例如：1. 紧急制动：当需要紧急制动时，可以利用挡杆上方的“开-关”按钮操作。
将挡杆从D或S位置向左推动，同时按下“开-关”按钮，即可强制制动车辆。
2. 暂停功能：在D或S挡位下，当需要暂停行驶而不关闭发动机时，可以使用挡杆上的“暂停”按钮。
将挡杆向左或右推动一格，再按下“暂停”按钮，即可将车辆锁定在该位置，发动机继续运转。
需要提醒的是，在操作挡杆时，一定要注意力集中，准确选择所需挡位，以免发生操作错误导致事故。
在正式驾驶威驰之前，最好参加一些驾驶培训课程，熟悉车辆操作方法，掌握安全驾驶技巧。

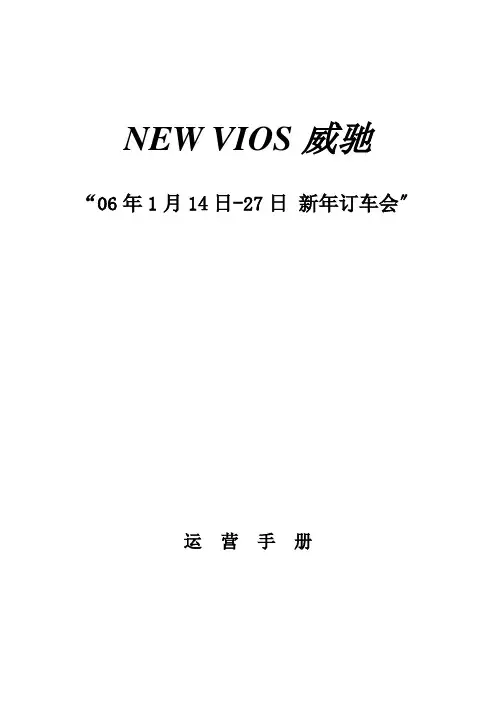

NEW VIOS威驰“06年1月14日-27日新年订车会〞运营手册目录1. 1月-3月促销大日程 (1)2. 1月VIOS新年订车会活动概要 (1)活动企划书 (1)实施方式 (3)购车客户信息回收统计表 (3)3. 活动告知活动广告设计 (4)媒体排期表 (4)4. 新年订车会活动SP用品说明 (4)SP用品一览表 (4)SP用品使用说明 (4)5. 礼品式样图 (4)6. 摆放示意图及到店日程 (4)摆放气氛示意图 (5)制作及到店日程 (5)6.3 SP用品配送一览表 (5)1. 1月-3月促销大日程〔略〕2. 1月VIOS新年订车会活动概要2.1 活动企划书购车客户信息回收统计表〔略〕➢NEW VIOS威驰新年订车会告知报纸〔略〕媒体排期表〔略〕4.1SP用品一览表〔略〕➢New VIOS威驰新年订车会 DM〔请柬+信封〕设计理念和使用说明：突出大礼赠送的惊喜！围绕这次活动的主题，让威驰生活更加春意盎然，邀请内容里除了开门见山的迎春拜年外，重点突出了活动方法和购置心理。
在请柬最上端展示了威驰品牌本身的商品特性，在问候老顾客的同时，争取吸引新的购置客户。
店头活动开始前一周将把总经理名片附在请柬上邮寄给A卡填写者及意向客户，邀请他们来店参加新年订车会活动。
➢活动告知展板设计理念和使用说明：做好品牌一百公里的最后一米。
画面统一视觉，文案增加了现场购置的煽动性和催促感，让顾客在进入终端的时刻，产生强烈的购置欲望。
应摆放在店内门口和展示处，广而告之，以便吸引更多的参与者。
➢窗体告知看板设计理念和使用说明：制作X2米大小的广告牌。
醒目、直观的告知新年订车会活动的主题、日期等信息，以达成广泛告知的效果。
简明而完整的告知来店顾客和过往行人活动事件，吸引顾客进店访问。
悬挂在店内或店外险要处。
➢串旗设计理念和使用说明：增加现场气氛，强化和配合群众媒体宣传效果。
营造富有购置欲望的终端气氛。
挂在VIOS展示角周边、屋顶等位置，广而告之，以便吸引更多的参与者。

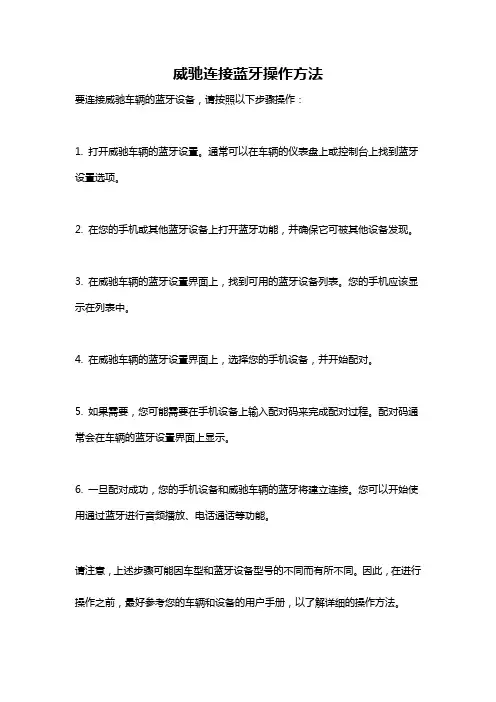

威驰连接蓝牙操作方法
要连接威驰车辆的蓝牙设备，请按照以下步骤操作：
1. 打开威驰车辆的蓝牙设置。
通常可以在车辆的仪表盘上或控制台上找到蓝牙设置选项。
2. 在您的手机或其他蓝牙设备上打开蓝牙功能，并确保它可被其他设备发现。
3. 在威驰车辆的蓝牙设置界面上，找到可用的蓝牙设备列表。
您的手机应该显示在列表中。
4. 在威驰车辆的蓝牙设置界面上，选择您的手机设备，并开始配对。
5. 如果需要，您可能需要在手机设备上输入配对码来完成配对过程。
配对码通常会在车辆的蓝牙设置界面上显示。
6. 一旦配对成功，您的手机设备和威驰车辆的蓝牙将建立连接。
您可以开始使用通过蓝牙进行音频播放、电话通话等功能。
请注意，上述步骤可能因车型和蓝牙设备型号的不同而有所不同。
因此，在进行操作之前，最好参考您的车辆和设备的用户手册，以了解详细的操作方法。

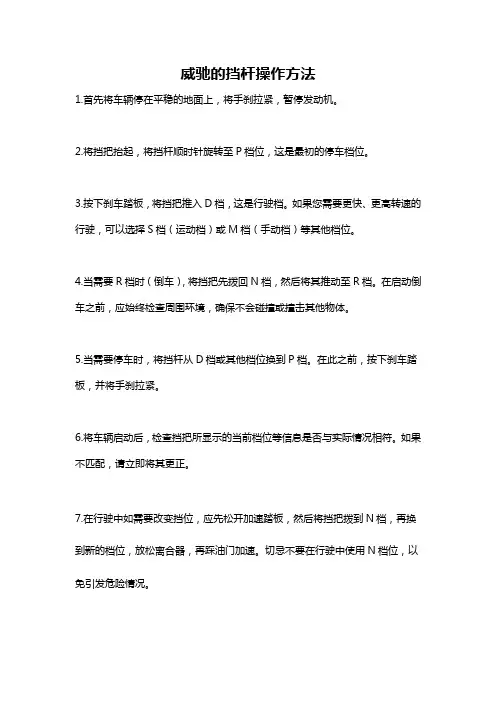

威驰的挡杆操作方法
1.首先将车辆停在平稳的地面上，将手刹拉紧，暂停发动机。
2.将挡把抬起，将挡杆顺时针旋转至P档位，这是最初的停车档位。
3.按下刹车踏板，将挡把推入D档，这是行驶档。
如果您需要更快、更高转速的行驶，可以选择S档（运动档）或M档（手动档）等其他档位。
4.当需要R档时（倒车），将挡把先拨回N档，然后将其推动至R档。
在启动倒车之前，应始终检查周围环境，确保不会碰撞或撞击其他物体。
5.当需要停车时，将挡杆从D档或其他档位换到P档。
在此之前，按下刹车踏板，并将手刹拉紧。
6.将车辆启动后，检查挡把所显示的当前档位等信息是否与实际情况相符。
如果不匹配，请立即将其更正。
7.在行驶中如需要改变挡位，应先松开加速踏板，然后将挡把拨到N档，再换到新的档位，放松离合器，再踩油门加速。
切忌不要在行驶中使用N档位，以免引发危险情况。

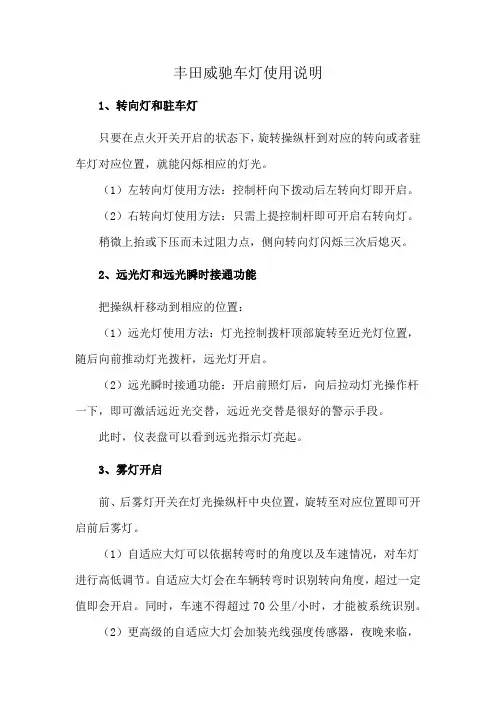

丰田威驰车灯使用说明
1、转向灯和驻车灯
只要在点火开关开启的状态下，旋转操纵杆到对应的转向或者驻车灯对应位置，就能闪烁相应的灯光。
（1）左转向灯使用方法：控制杆向下拨动后左转向灯即开启。
（2）右转向灯使用方法：只需上提控制杆即可开启右转向灯。
稍微上抬或下压而未过阻力点，侧向转向灯闪烁三次后熄灭。
2、远光灯和远光瞬时接通功能
把操纵杆移动到相应的位置：
（1）远光灯使用方法：灯光控制拨杆顶部旋转至近光灯位置，随后向前推动灯光拨杆，远光灯开启。
（2）远光瞬时接通功能：开启前照灯后，向后拉动灯光操作杆一下，即可激活远近光交替，远近光交替是很好的警示手段。
此时，仪表盘可以看到远光指示灯亮起。
3、雾灯开启
前、后雾灯开关在灯光操纵杆中央位置，旋转至对应位置即可开启前后雾灯。
（1）自适应大灯可以依据转弯时的角度以及车速情况，对车灯进行高低调节。
自适应大灯会在车辆转弯时识别转向角度，超过一定值即会开启。
同时，车速不得超过70公里/小时，才能被系统识别。
（2）更高级的自适应大灯会加装光线强度传感器，夜晚来临，
车灯系统识别到对向来车的灯光，就会将车灯由远光灯切换为近光灯。
图片索引按照插图检索1安全须知确保通读安全须知2仪表组如何读取仪表、各种警告灯和指示灯等3操作各部件打开和关闭车门和车窗、驾驶前的调节等4驾驶驾驶时的必要操作和建议5音响系统操作音响系统6车内装备使用车内装备等7保养和维护车辆维护和保养步骤8出现故障时出现故障时或紧急情况下的应对措施9车辆规格车辆规格、可定制功能等索引按照故障症状检索按照字母检索目录2参考信息 (6)阅读本手册 (12)如何检索 (13)图片索引 (14)1-1.安全使用须知驾驶前 (24)安全驾驶 (26)座椅安全带 (28)SRS空气囊 (32)儿童安全信息 (41)儿童保护装置 (42)安装儿童保护装置 (50)废气注意事项 (58)1-2.防盗系统发动机停机系统 (59)2.仪表组警告灯和指示灯 (62)仪表 (67)驾驶监视器显示屏 ..........693-1.钥匙信息钥匙 (76)3-2.打开、关闭和锁止车门车门 (81)行李厢 (85)智能进入和起动系统 (89)3-3.调节座椅前排座椅 (96)后排座椅（折叠式） (97)头枕 (100)3-4.调节方向盘和后视镜方向盘 (102)内后视镜 (104)外后视镜 (105)3-5.打开和关闭车窗电动车窗 (107)天窗 (109)1安全须知2仪表组3操作各部件31786543294-1.驾驶前驾驶车辆 (114)货物和行李 (124)4-2.驾驶规范发动机（点火）开关（不带智能进入和起动系统的车辆） (126)发动机（点火）开关（带智能进入和起动系统的车辆） (128)无级变速器 (133)手动变速器 (138)转向信号灯控制杆 (139)驻车制动 (140)4-3.操作车灯和刮水器前照灯开关 (141)日间行车灯系统 (143)雾灯开关 (144)风挡玻璃刮水器和喷洗器 (146)4-4.加注燃油打开燃油箱盖 ................1484-5.使用驾驶辅助系统巡航控制 .......................152停机和起动系统 ............155驾驶辅助系统 ...............1624-6.驾驶要领冬季驾驶要领 ...............1685-1.基本操作音响系统类型 ...............174方向盘音响开关 ............176USB 接口 .....................1775-2.使用音响系统调试音响系统 ...............1785-3.使用收音机收音机操作 ...................1815-4.播放音频CD 和MP3/WMA 光盘CD 播放机操作 .............1845-5.使用外部设备收听iPod ......................192收听USB 存储器设备 ...200使用AUX 接口 .............2074驾驶5音响系统目录46-1.使用空调系统和除雾器空调系统 (210)6-2.使用车内灯车内灯列表 (215)•车内灯 (216)•个人用灯 (216)6-3.使用储物装置储物装置列表 (217)•手套箱 (218)•杯架 (219)•瓶架 (220)•辅助储物箱 (220)6-4.使用其他车内装备其他车内装备 (221)•遮阳板 (221)•梳妆镜 (221)•时钟 (221)•电源插座 (222)•辅助拉手 ...................2237-1.保养和维护清洁和保护车辆外饰 (226)清洁和保护车辆内饰 (230)7-2.保养保养须知 (233)定期保养 (236)7-3.自行保养自行保养注意事项 (242)发动机盖 (245)定位卧式千斤顶 (247)发动机舱 (249)轮胎 (259)轮胎气压 (262)车轮 (264)空调滤清器 (266)无线遥控/电子钥匙电池 (268)检查和更换保险丝 (271)灯泡 (274)6车内装备7保养和维护51786543298-1.重要信息危险告警灯 (288)如果紧急情况下必须停车 (289)8-2.紧急情况下应采取的措施如果车辆需要拖拽 (291)如果发现车辆异常 (297)燃油泵关闭系统 (298)如果警告灯点亮或警告蜂鸣器鸣响 (299)如果轮胎泄气 (305)如果发动机不能起动 (318)如果电子钥匙不能正常工作（带智能进入和起动系统的车辆） (320)如果车辆蓄电池电量耗尽 (323)如果车辆过热 (327)如果发生陷车 ................3309-1.规格保养数据（燃油、机油油位等） ............334燃油信息 .......................3509-2.定制可定制功能 ...................351发生紧急情况时…… （故障排除） .....................354字母索引 ..............................358兼容产品标准编号 ................3628出现故障时9车辆规格索引6用户手册须知请注意，本手册适用于所有该型车辆，并对包括选装件在内的所有装备进行了说明。
因此，可能会介绍一些您车辆上未安装的装备。
本手册提供的所有规格到手册付印时为止均为最新资料。
但是，由于丰田会对产品进行不断地改进，因此本手册所含内容会随时更新，届时恕不另行通知。
由于规格不同，图中所示车辆在装备方面可能与您的车辆有所差异。
丰田车的附件、备件和改装现在我们不仅可以买到丰田纯正零部件，也可以买到其他各种适用于丰田车的备件和附件。
使用这些非丰田生产的备件和附件，将大大影响车辆的安全性，即使您所在国家已授权使用这些零件。
对于非纯正丰田备件和附件以及使用非纯正丰田备件和附件进行更换和安装，丰田公司不提供任何保证并不承担任何责任和义务。
不可使用非纯正丰田品牌产品改装车辆，否则将会影响车辆的操作性、安全性和耐久性，同时有可能会触犯当地政府条例。
此外，因改装引起的车辆损坏或性能问题，均不在保修范围之内。
7在车辆上安装射频发射器系统可能会影响电子系统，例如:●多点式燃油喷射系统/顺序多点式燃油喷射系统●巡航控制系统●防抱死制动系统●SRS 空气囊系统●座椅安全带预张紧器系统请务必向丰田经销店确认，了解有关安装射频发射器系统的防范措施或特别指示。
有关射频波段、功率电平、天线位置和射频发射器安装规定的详情，请咨询丰田经销店。
您的丰田车配备有若干精密计算机，将记录特定数据，例如:•发动机转速•加速器状态•制动器状态•车速•档位（除手动变速器外）记录的数据根据车辆级别和车辆配备的选装件的不同而不同。
此外，这些计算机不会记录会话、声音或图像。
●数据用途丰田公司可使用这些计算机记录的数据来诊断故障、进行科研开发，进而提高产品质量。
除下列情况外，丰田公司不会将所记录的数据披露给第三方:•经车主或车辆承租人（如果将车辆出租）的同意•应公安局、法院或政府部门的官方要求•丰田公司在法律诉讼中使用•将与特定车辆或车主无关的数据用于科研安装射频发射器系统车辆数据记录8行驶记录仪本车配备有行驶记录仪 (EDR)。
EDR的主要用途是记录某种碰撞或近似碰撞（如空气囊展开或撞到路边障碍物）时的数据，从而有助于了解车辆系统的运行情况。
EDR用于记录短时间内（一般为30秒或更短）与车辆动态系统和安全系统相关的数据。
然而，由于碰撞的严重程度和类型不同，也可能不会记录数据。
本车的EDR记录下列数据:•车内各系统的运行情况；•驾驶员踩下加速踏板和/或制动踏板的程度（是否完全踩下）；和•车辆的行驶速度。
这些数据有助于更好地了解发生碰撞及造成伤害时的情况。
请注意:车辆仅在发生重大碰撞事故时记录EDR数据；正常驾驶条件下EDR 不会记录数据和个人数据（如姓名、性别、年龄及碰撞地点）。
但是在碰撞事故调查期间，第三方（如执法机关）会将EDR数据与日常获得的个人识别类型数据结合起来。
要读取EDR记录的数据，需要专用设备并获得使用车辆或EDR的权利。
除车辆制造厂外，拥有专业设备的第三方（如执法机关）在授权使用车辆或EDR 时可读取信息。
●披露EDR数据除下列情况外，丰田公司不会将EDR记录的数据披露给第三方:•经车主（或车辆承租人）同意•应公安局、法院或政府部门的官方要求•丰田公司在法律诉讼中使用但是，如有必要，丰田公司可能会:•使用数据进行车辆安全性能研发•向第三方披露数据（不披露有关具体车辆或车主的信息）进行科研9取得驾驶证后方可在道路上驾驶车辆。
遵守各地区法规及指定的交通法规，时刻谨记安全驾驶。
丰田车中的SRS 空气囊和座椅安全带预张紧器装置含有爆炸性化学物质。
如果在空气囊和座椅安全带预张紧器未处理的情况下报废车辆，则可能导致起火等意外事故。
报废车辆前，请务必联系合格的维修店或丰田经销店对SRS 空气囊系统和座椅安全带预张紧器系统进行拆除和报废处理。
●使用过的零件和废机油正确处理使用过的零件和废机油。
处理不当会导致环境污染。
此外，报废车辆时，请咨询购买车辆时的经销店。
●关爱环境的经济性驾驶避免不必要的怠速和过度踩下加速踏板，遵守法定限速并时刻谨记安全驾驶。
本手册包含下列车型的说明:TV7134M 、TV7134X 、TV7152M 、TV7152X 、TV7152XG 驾驶车辆时报废丰田车环境保护型号代码10警告■驾驶时一般注意事项清醒驾驶:切勿在饮酒或服药后驾驶车辆，因为酒精和药物会影响您操控车辆的能力。
酒精或某些药物会延迟反应时间，影响判断和协调能力，从而可能引发事故，导致严重伤害甚至死亡。
谨慎驾驶:务必谨慎驾驶。
随时注意其他车辆以及行人的动向以便及时作出判断，防止发生意外事故。
专注驾驶:驾驶时务必全神贯注。
任何分散驾驶员注意力的事情，如调节控制按钮、打电话或阅读都可能引发碰撞事故并导致严重伤害甚至死亡。
■有关儿童安全的一般注意事项切勿将儿童单独留在车内，切勿让儿童携带或使用钥匙。
儿童可能会起动车辆或将换档杆换至空档。
儿童在玩弄车窗、天窗或其他车辆装备时，还可能会伤到自己。
此外，车内温度过高或过低，可能会对儿童造成致命伤害。
1112警告:介绍警告事项，若不遵守，则可能导致人员受到严重伤害甚至死亡。
注意:障。
动作指示操作的结果打开）。
指示正在介绍的部置。
表示“严禁”、做”或“严禁此种生”。
13■按照名称检索•字母索引 ....................P. 358■按照安装位置检索•图片索引 ......................P. 14■按照故障症状或声音检索•发生紧急情况时……（故障排除） ..............P. 354■按照标题检索•目录 ...............................P. 214图片索引■车外车门. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 81锁止/解锁. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 77, 81打开/关闭前侧和后侧车窗 . . . . . . . . . . . . . . . . . . . . . .P . 107使用机械钥匙锁止/解锁*1 . . . . . . . . . . . . . . . . . . . . . .P . 320警告灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 301行李厢 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 85从车内打开 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 85从车外打开 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 77, 85警告灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 301外后视镜 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 105调节后视镜角度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 105折叠后视镜 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 10615图片索引风挡玻璃刮水器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 146冬季注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 168燃油加注口盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 148加油方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 148燃料种类/燃油箱容量 . . . . . . . . . . . . . . . . . . . . . . . . . .P . 341轮胎 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 259轮胎规格/轮胎气压 . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 348冬季轮胎/轮胎防滑链 . . . . . . . . . . . . . . . . . . . . . . . . . .P . 168检查/换位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 259轮胎泄气应对措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 305发动机盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 245打开 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 245发动机舱盖板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 250发动机机油 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 342过热应对措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 327前照灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 141前位灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 141前雾灯*2/后雾灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 144日间行车灯*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 143转向信号灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 139刹车灯/尾灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 141牌照灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 141倒车灯将换档杆换至R 档 . . . . . . . . . . . . . . . . . . . . . . . . P. 133, 138行驶用车外灯灯泡（更换方法: P . 274，瓦数: P . 349）*116图片索引发动机开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P. 126, 128起动发动机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 126, 128起动发动机/切换位置*1 . . . . . . . . . . . . . . . . . . . . . . . .P . 126起动发动机/切换模式*2 . . . . . . . . . . . . . . . . . . . . . . . .P . 129紧急停止发动机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 289发动机不能起动时 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 318警告灯*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 303换档杆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 133, 138切换档位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 133, 138拖拽时的注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 291换档杆不能移动时*3 . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 136仪表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 67读取仪表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 67警告灯/指示灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 62警告灯点亮时 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 29917图片索引驾驶监视器显示屏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 69驻车制动 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 140施加/解除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 140冬季注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 169警告蜂鸣器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 299转向信号灯控制杆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 139前照灯开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 141前照灯/前位灯/尾灯 . . . . . . . . . . . . . . . . . . . . . . . . . .P . 141前雾灯*4/后雾灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 144风挡玻璃刮水器和喷洗器开关 . . . . . . . . . . . . . . . . . . . .P . 146使用方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 146添加喷洗液 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 258危险告警灯开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 288发动机盖锁定释放杆 . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 245倾斜式方向盘控制杆 . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 102空调系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 210使用方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 210后车窗除雾器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 212音响系统*4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 174*1: 不带智能进入和起动系统的车辆*2: 带智能进入和起动系统的车辆*318图片索引■车窗锁止开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P. 107门锁开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P. 83电动车窗开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P. 10719图片索引VSC OFF开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P. 163停机和起动取消开关 . . . . . . . . . . . . . . . . . . . . . . . . . . .P. 15620图片索引音响遥控开关* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 176DISP 开关* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 70巡航控制* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 15221图片索引■车内SRS 空气囊 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 32脚垫 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 24前排座椅 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 96后排座椅 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 97头枕 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 100座椅安全带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 28车内门锁按钮 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 83杯架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P. 21922图片索引内后视镜 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 104遮阳板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 221梳妆镜* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 221车内灯/个人用灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 216天窗开关* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 109辅助拉手 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P . 223。
