安捷伦7820A气相色谱仪操作规程目的规范7820A型气相色谱仪的使用。
范围适用于7820A型气相色谱仪的使用。
一、开机：1.打开气源（按相应的检测器所需气体）。
2.打开计算机，进入Windows界面。
3.打开7820GC电源开关。
4.待仪器自检完毕，双击“”图标，进入化学工作站，双击GC7820A，化学工作站自动与7820A通讯，建立连接。
二、7820A配置编辑1．双击“安捷伦7820A GC”，弹出EZChrom配置对话框。
在IP地址栏输入仪器的GC名称和IP地址，然后点击“获得GC配置”。
当显示已成功连接到GC配置可用的时候，证明软件已经成功的连接到了GC上，并且已经成功获取仪器的配置。
2．在“EZChrom配置”对话框中点击“配置”按钮。
在“其他”项目中选择压力单位，输入柱子的最大耐高温度。
3. 确认色谱柱窗口中的配置和实际安装的情况相符。
柱参数设定点击“色谱柱”按钮，进入柱参数设定画面，进入“从目录选择色谱柱1”画面，点击“向目录添加色谱柱”按钮进入柱库，从柱库中选择要添加的色谱柱，然后点击“确定”，点击该柱下拉式箭头选择连接的进样口，检测器及加热类型。
编号：编制：王蕊第0次修改第1页∕共4页审核：修改：4．在“自动进样器”项目中输入“10μl”作为注射器规格。
点击“确定”退出配置画面。
二、数据采集方法编辑：1.开始编辑完整方法从“文件”菜单中选择“方法”…\“新建”或选择新建方法。
2.从“视图”菜单选择“浏览窗口”，然后在“方法”视窗中点击“仪器设置”。
3.填写自动进样器的参数：点击“”设置进样体积：1ul，溶剂A清洗，进样前清洗4次，进样后清洗4次，体积为最大，样品清洗2次，样品抽吸次数6次，驻留时间，进样前：0分钟，进样后：0分钟，推杆速度：快速，粘度延迟：0秒，采样深度：不启用，进样类型：标准L1气隙0.2ul。
从“文件”菜单中点击“方法”选择“保存”。
从“控制”菜单中点击“下载方法”。
XXXX环境监测站安捷伦7820A气相色谱仪作业指导书1.目的为了不断提高和保证全站监测工作质量，规范我站的安捷伦7820A气相色谱仪操作规程，方便分析人员使用、维护仪器。
2.适用范围此作业指导书适用于安捷伦7820A气相色谱仪。
3.操作程序3.1 开机：3.1.1.打开气源（按相应的检测器所需气体，FID需要氮气、氢气和空气）。
3.1.2打开计算机，进入Windows界面。
3.1.3打开7820A GC电源开关。
3.1.4待仪器自检完毕，双击“联机”图标，进入化学工作站，化学工作站自动与7820A 通讯，建立连接。
3.2 7820A配置编辑3.2.1点击“配置”按钮。
在“其他”项目中选择压力单位。
3.1.2柱参数设定点击“色谱柱”按钮，进入柱参数设定画面。
点击前面的数字，对该柱的名称、长度、内径、膜厚、最高使用温度、最低使用温度和该柱的类型进行设置；点击该柱下拉式箭头选择连接的进样口，检测器及加热类型；用“↑”和“↓”在各柱之间进行切换。
3.1.3在“模块”项目中选择后进样口和后检测器尾吹气的种类。
4．在“ALS”项目中输入所用自动进样针的规格。
3.3 测试以及数据采集方法编辑：3.3.1 开始编辑完整方法从“文件”菜单中选择“新建”→“方法”→“确定”。
3.3.2填写自动进样器的参数：点击“”，设置进样体积：0.2uL，溶剂A清洗，进样前清洗4次，进样后清洗4次，体积为最大，溶剂B清洗，进样前清洗4次，进样后清洗4次，体积为最大，样品清洗2次，样品抽吸次数6次，驻留时间，进样前：0分钟，进样后：0分钟，推杆速度：快速，粘度延迟：0秒，采样深度：不启用，进样类型：标准L1气隙0.2uL。
注：上述设置是常用设置，对于不同性质的样品，需要对某些参数进行更改，比如对于粘度较大的样品，需要将进样后驻留时间设为3-5s，同时将粘度延迟设为3-5s3.3.3填写进样口参数：点击“前进样器”或“后进样器”，根据需要填写前进样口或后进样口参数。

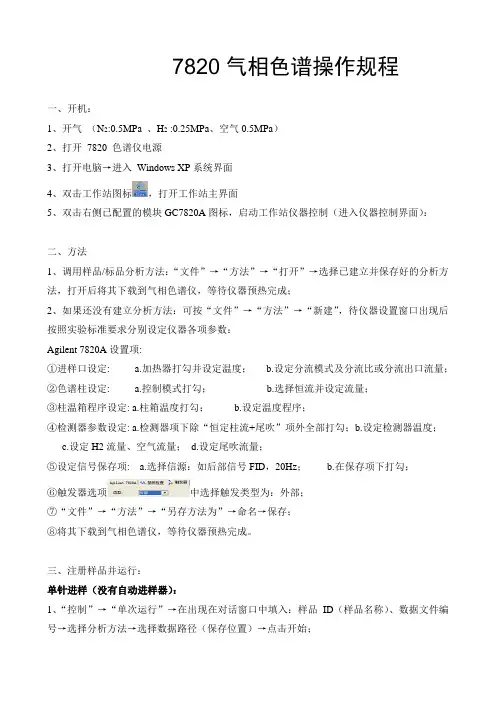

7820气相色谱操作规程一、开机：1、开气（N2:0.5MPa 、H2 :0.25MPa、空气0.5MPa）2、打开7820 色谱仪电源3、打开电脑→进入Windows XP系统界面4、双击工作站图标，打开工作站主界面5、双击右侧已配置的模块GC7820A图标，启动工作站仪器控制（进入仪器控制界面）：二、方法1、调用样品/标品分析方法：“文件”→“方法”→“打开”→选择已建立并保存好的分析方法，打开后将其下载到气相色谱仪，等待仪器预热完成；2、如果还没有建立分析方法：可按“文件”→“方法”→“新建”，待仪器设置窗口出现后按照实验标准要求分别设定仪器各项参数：Agilent 7820A设置项:①进样口设定: a.加热器打勾并设定温度； b.设定分流模式及分流比或分流出口流量；②色谱柱设定: a.控制模式打勾； b.选择恒流并设定流量；③柱温箱程序设定: a.柱箱温度打勾； b.设定温度程序；④检测器参数设定: a.检测器项下除“恒定柱流+尾吹”项外全部打勾；b.设定检测器温度；c.设定H2流量、空气流量；d.设定尾吹流量；⑤设定信号保存项: a.选择信源：如后部信号FID，20Hz； b.在保存项下打勾；⑥触发器选项中选择触发类型为：外部；⑦“文件”→“方法”→“另存方法为”→命名→保存；⑧将其下载到气相色谱仪，等待仪器预热完成。
三、注册样品并运行：单针进样（没有自动进样器）：1、“控制”→“单次运行”→在出现在对话窗口中填入：样品ID（样品名称）、数据文件编号→选择分析方法→选择数据路径（保存位置）→点击开始；2、待工作站界右下角状态栏出现（紫红色）“正在等待触发...”字样时，用进样针吸取样品（一般1ul）并注入进样口，同时立即触发GC上的按键：“Start”，仪器即开始采集数据。
四、样品数据处理五、关机：1、调用仪器关机方法：“文件”→“方法”→“打开”→“关机方法”，并点右键将方法“下载方法到GC”；2、待进样口、柱温、检测器温度均在100°以下后（至少30分钟），退出工作站；注意：退出工作站方法：文件→退出，不建议直接点窗口右上角的；3、关闭仪器电源，关闭总电源；4、最后关闭气源。
气相色谱仪操作及维护保养规程(安捷伦7820)___ 7820Instrument n:The gas chromatograph in the testing lab is an Agilent 7820A or 6820 model。
with the main n parameters listed in Table 1.The 6820 model gas chromatograph lacks EPC control n。
but its other nal modules and structure are the same or similar to those of the 7820A.Table 1: Main n of Agilent ___NumberSample InletDetectorCapillary GC ColumnAutomatic SamplerGas SourceRemarksn:2.1 Work EnvironmentThe temperature range in the lab should be een 10℃ and 30℃。
with a relative humidity of 40% to 85%。
Avoid direct sunlightand do not place the ___.2.2 Gas Source nBefore daily work。
confirm the following:a) First。
___。
___ stem (valve switch: counterclockwise to open)。
with a full bottle pressure of 15MPa。
The remaining pressure in the steel cylinder should not be less than 2MPa。
otherwise it ___.b) There are two pressure cing valves in each gas pipeline (one at the outlet of the steel cylinder。
Agilent 7820A GC 工作站EZChrom Elite Compact操作指南（ 3.3.2版本）安捷伦科技有限公司生命科学与化学分析事业部1．概述1.1 手册目的了解 Agilent 7820A气相色谱仪的基本操作。
重点掌握EZChrom Elite工作站的开机、关机、参数设定，学会数据采集，数据处理，报告打印等的基本操作。
掌握软件版键盘（7820 Remote Controller）和实验室实用工具软件（Lab Advisor Software / Lab Instrument Utilities）的基本操作。
1.2 软件简介EZChrom Elite：可用于7820A GC的方法参数设置、数据采集、数据处理、报告打印等操作。
本手册会比较详细的对EZChrom Elite加以介绍。
软件版的键盘7820 Remote Controller：可用于仪器配置，参数设置，状态查看等操作。
实验室实用工具软件Lab Advisor Software / Lab Instrument Utilities：可用于仪器的相关测试、校正、仪器状态报告生成、仪器维修等操作。
1.3 学习准备仪器设备:Agilent 7820A GC进样口: 填充进样口 (PPZ)； 分流不分流进样口 (SSZ)。
检测器：FID； TCD；μECD； NPD。
色谱柱： HP-5毛细柱（P/N 19091J-413） 或, DB-1毛细柱（P/N 125-1017）注射器：10μl。
进样体积：1μl。
气体准备：FID， NPD：高纯氮(≥99.999%)，高纯氢气(≥99.999%)，高纯空气。
μECD：载气, 高纯氮(≥99.999%)或高纯氦气(≥99.999%)。
TCD：载气, 高纯氢气(≥99.999%)或高纯氦气(≥99.999%)。
标样或样品准备：准备学习用的合适标样或样品。
2. 开机和平衡系统2.1 启动EZChrom Elite工作站2.1.1 启动计算机，进入Windows XP操作系统。
安捷伦7820A气相色谱仪操作规程1 目的建立安捷伦7820A型气相色谱仪操作规程。
2 范围适用于山东拜尔检测股份有限公司安捷伦7820A气相色谱仪，配有FID检测器及ECD检测器。
3 操作步骤3.1 操作前准备3.1.1 色谱柱的检查与安装首先打开柱温箱门看是否是所需用的色谱柱，若不是则旋下毛细管柱与进样口和检测器的螺母，卸下毛细管柱。
取出所需毛细管柱，放上螺母，并在毛细管柱两端各放一个石墨环，然后将两侧柱端截去1～2mm，进样口一端石墨环和柱末端之间长度为4～6mm，检测器一端将柱插到底后，先用手将螺母悬上，将毛细管柱轻轻回拉1-2mm的长度，然后用扳手将螺母旋拧1/4-1/2圈，用手拉一下毛细管柱，拉不动则螺母旋紧。
3.1.2 气体流量的调节3.1.2.1 氮气（N2）开启高纯氮气钢瓶高压阀前，首先检查低压阀的调节杆应处于释放状态，打开高压阀，缓缓旋动低压阀的调节杆，调节输出压至约0.5MPa。
3.1.2.2 氢气（H2）开启高纯氢气钢瓶高压阀前，首先检查低压阀的调节杆应处于释放状态，打开高压阀，缓缓旋动低压阀的调节杆，调节输出压至余额0.3MPa。
3.1.2.3 空气开启空气钢瓶高压阀前，首先检查低压阀的调节杆应处于释放状态，打开高压阀，缓缓旋动低压阀的调节杆，调节输出压至0.4MPa。
3.1.3 检漏用检漏液检查管路是否漏气。
3.2 主机操作3.2.1 连接操作接通电源，打开计算机，进入主菜单界面。
开启气相色谱仪主机，仪器自检完毕后，双击电脑桌面的(7820A 联机)图标，使仪器和工作站联接。
3.2.2 方法的编辑3.2.2.1 从“方法”菜单中选择“编辑完整方法”，在弹出的窗口选中除“数据分析”外的选项，点击确定。
填写方法注释，确定。
若使用自动进样器7693A，则在“选择进样源/位置”下选择“GC进样器”；若不使用，则选择手动；若使用顶空自动进样器，选择进样口的位置（前或后）。
3.2.2.2若使用顶空自动进样器（7890A），需要设置“三个温度，三个时间”。

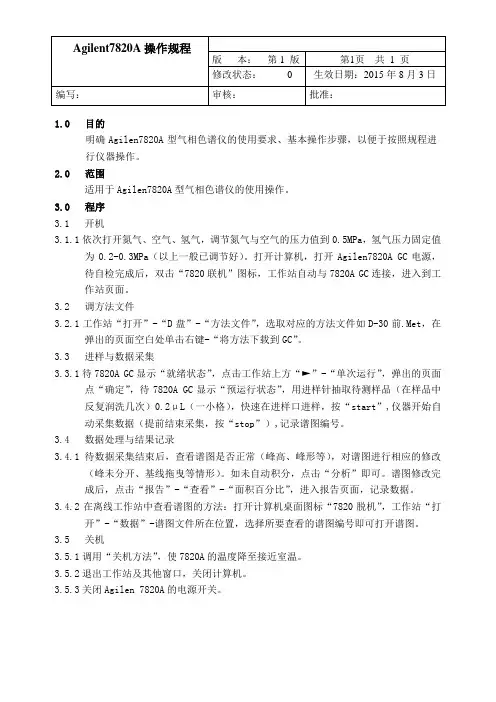

1.0 目的明确Agilen7820A型气相色谱仪的使用要求、基本操作步骤，以便于按照规程进行仪器操作。
2.0 范围适用于Agilen7820A型气相色谱仪的使用操作。
3.0 程序3.1 开机3.1.1依次打开氮气、空气、氢气，调节氮气与空气的压力值到0.5MPa，氢气压力固定值为0.2-0.3MPa（以上一般已调节好）。
打开计算机，打开Agilen7820A GC电源，待自检完成后，双击“7820联机”图标，工作站自动与7820A GC连接，进入到工作站页面。
3.2 调方法文件3.2.1工作站“打开”-“D盘”-“方法文件”，选取对应的方法文件如D-30前.Met，在弹出的页面空白处单击右键-“将方法下载到GC”。
3.3 进样与数据采集3.3.1待7820A GC显示“就绪状态”，点击工作站上方“▶”-“单次运行”，弹出的页面点“确定”，待7820A GC显示“预运行状态”，用进样针抽取待测样品（在样品中反复润洗几次）0.2μL（一小格），快速在进样口进样，按“start”,仪器开始自动采集数据（提前结束采集，按“stop”）,记录谱图编号。
3.4 数据处理与结果记录3.4.1待数据采集结束后，查看谱图是否正常（峰高、峰形等），对谱图进行相应的修改（峰未分开、基线拖曳等情形）。
如未自动积分，点击“分析”即可。
谱图修改完成后，点击“报告”-“查看”-“面积百分比”，进入报告页面，记录数据。
3.4.2在离线工作站中查看谱图的方法：打开计算机桌面图标“7820脱机”，工作站“打开”-“数据”-谱图文件所在位置，选择所要查看的谱图编号即可打开谱图。
3.5 关机3.5.1调用“关机方法”，使7820A的温度降至接近室温。
3.5.2退出工作站及其他窗口，关闭计算机。
3.5.3关闭Agilen 7820A的电源开关。
7820气相色谱仪操作及维护保养规程1 仪器信息检验室气相色谱仪型号为：安捷伦7820A、6820，主要配置参数如表2所述。
其中6820型号气相色谱仪除无EPC控制功能外，其他各个功能模块、结构均与7820A相同或类似。
表17820A气相色谱仪主要配置2 准备工作2.1 工作环境实验室温度范围10℃~30℃，相对湿度：40%～85%；避免阳光直射，避免仪器正对空调出风口。
2.2 气源准备每日工作开始前，需按以下步骤进行逐项确认：a)首先确认钢瓶气的标识与管路标识是否一致；其次确保管路排空阀已关闭，再缓慢拧开钢瓶阀门杆（阀门开关：均为逆时针开启），满瓶压力15MPa。
要求钢瓶剩余压力：不低于2MPa，否则须更换。
b)一条气体管路中共有2个减压阀（钢气瓶出口处1个A，仪器气体入口处1个B，共4个压力表），可进行两次压力调节：保证最终进入仪器气体压力为0.4-0.5MPa（即B出口处显示的压力值）。
依次检查氮气N2、空气Air、氢气H2压力值显示是否符合。
每月一次使用检漏液检测是否有气体泄漏。
c)若更换新的钢瓶，在钢瓶接入气体管路前，排空吹扫5-10s，避免带入灰尘杂质。
注意N2、Air钢瓶接口螺纹，面对钢瓶出口：顺时针为拧紧；H2则相反，逆时针为拧紧。
更换气源后检查是否有气体泄漏。
d)打开计算机，打开Agilen7820A GC电源，等待仪器自检通过后，单击‘online’打开GC工作站，仪器将自动连接。
e)必须确认有氮气通过色谱柱，并且已吹扫15min以上，才能进行仪器升温操作，检查方法：通过观察仪器压力表、工作站运行面板的参数。
2.3 仪器维护检查正式开始检测检测工作前，需进行以下维护检查：a)查看仪器使用记录：检查进样口隔垫、衬管等耗材的使用时间，确认是否需要更换。
b)清理进样盘上所有上一次分析留下的进样瓶、清洗溶剂瓶A、B并更换新溶剂、清空废液瓶。
c)确认进样针无弯曲现象，并且用手轻轻用力可以上下抽动进样针。

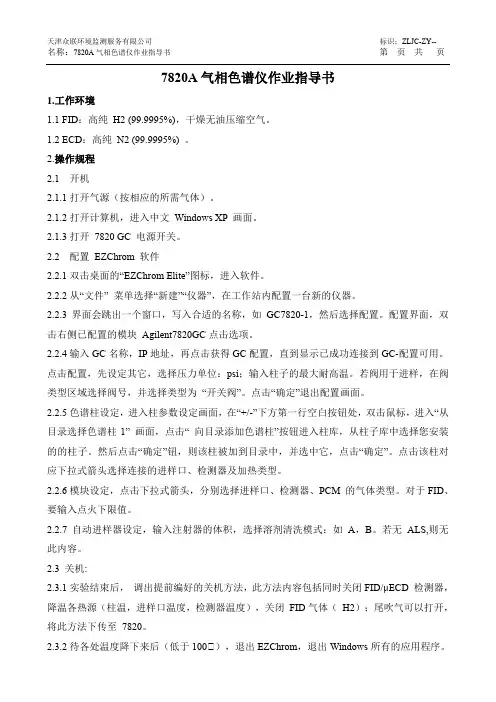

7820A气相色谱仪作业指导书1.工作环境1.1 FID：高纯H2 (99.9995%)，干燥无油压缩空气。
1.2ECD：高纯N2 (99.9995%)。
2.操作规程2.1 开机2.1.1打开气源（按相应的所需气体）。
2.1.2打开计算机，进入中文Windows XP 画面。
2.1.3打开7820 GC 电源开关。
2.2配置EZChrom 软件2.2.1双击桌面的“EZChrom Elite”图标，进入软件。
2.2.2从“文件” 菜单选择“新建”“仪器”，在工作站内配置一台新的仪器。
2.2.3界面会跳出一个窗口，写入合适的名称，如GC7820-1，然后选择配置。
配置界面，双击右侧已配置的模块Agilent7820GC点击选项。
2.2.4输入GC名称，IP地址，再点击获得GC配置，直到显示已成功连接到GC-配置可用。
点击配置，先设定其它，选择压力单位：psi；输入柱子的最大耐高温。
若阀用于进样，在阀类型区域选择阀号，并选择类型为“开关阀”。
点击“确定”退出配置画面。
2.2.5色谱柱设定，进入柱参数设定画面，在“+/-”下方第一行空白按钮处，双击鼠标，进入“从目录选择色谱柱1” 画面，点击“ 向目录添加色谱柱”按钮进入柱库，从柱子库中选择您安装的的柱子。
然后点击“确定”钮，则该柱被加到目录中，并选中它，点击“确定”。
点击该柱对应下拉式箭头选择连接的进样口、检测器及加热类型。
2.2.6模块设定，点击下拉式箭头，分别选择进样口、检测器、PCM 的气体类型。
对于FID、要输入点火下限值。
2.2.7自动进样器设定，输入注射器的体积，选择溶剂清洗模式：如A，B。
若无ALS,则无此内容。
2.3 关机:2.3.1实验结束后，调出提前编好的关机方法，此方法内容包括同时关闭FID/μECD 检测器，降温各热源（柱温，进样口温度，检测器温度），关闭FID气体（H2）；尾吹气可以打开，将此方法下传至7820。
2.3.2待各处温度降下来后（低于100℃），退出EZChrom，退出Windows所有的应用程序。
7820A气相色谱仪操作规程（ISO9001-2015/ISO17025-2017）1、仪器用途7820A气相色谱仪主要用于有机化学实验的定量和定性分析。
2、仪器工作原理气相色谱仪根据试样中各组分在色谱柱中的气相和固定相间的分配系数不同，当汽化后的试样被载气带入色谱柱中运行时，组分就在其中的两相间进行反复多次（103-106）的分配（吸附－脱附－放出），由于固定相对各种组分的吸附能力不同（即保存作用不同），因此各组份在色谱柱中的运行速度就不同，经过一定的柱长后，便彼此分离；分离后的组分按保留时间的先后顺序进入检测器，检测器根据组份的物理化学性质将组份按顺序检测出来并自动记录检测信号，产生的信号经放大后，在记录器上描绘出各组分的色谱峰；最终依据试样中各组分保留时间（出峰位置）进行定性分析或依据响应值（峰高或峰面积）对试样中各组分进行定量分析。
它主要有五个部分组成:载气源、进样口、色谱柱、检测器、数据处理。
3、仪器主要技术性能◆柱温箱尺寸：28.0×30.5×16.5 cm温度范围：室温以上8℃～425℃温度设定值精度：1℃最快升温速率：75℃/分钟50～70℃，升温速率：75℃/分钟70～115℃，升温速率：45℃/分钟115～175℃，升温速率：40℃/分钟175～300℃，升温速率：30℃/分钟300～425℃，升温速率：20℃/分钟最长运行时间：999.99分钟程序升温：5阶温度精度：室温每波动1°C ，柱温箱的温度波动<0.01°C柱温箱程序升温精度：≤2％程序升温重现性：≤1％◆进样口最多能安装两个进样口可安装：填充柱进样口和分流/不分流进样口分流/不分流进样口(S/SL)电子压力/流量控制最高使用温度400°C压力范围：0～60 psi最大分流比：250:1总流量设定范围：N2：0～200 mL/min；H2或He：0～1250 mL/min ◆检测器单元温度范围：～425℃（FID）～400℃（TCD、ECD、NPD）同时安装数：最多2单元检测器单元种类：FID,TCD,ECD,NPD。
7820A气相色谱仪安捷伦江苏省优联检测技术服务有限公司作业指导书操作规程气相色谱仪操作规程7820A安捷伦目的7820A型气相色谱仪的使用。
规范范围适用于7820A型气相色谱仪的使用。
一、开机：1.打开气源（按相应的检测器所需气体）。
2.打开计算机，进入Windows界面。
3.打开7820GC电源开关。
待仪器自检完毕，双击“”图标，进入化学工作站，双击GC7820A，化学工作站自动4.与7820A 通讯，建立连接。
二、7820A配置编辑1．双击“安捷伦7820A GC”，弹出EZChrom配置对话框。
在IP地址栏输入仪器的GC名称和IP地址，然后点击“获得GC配置”。
当显示已成功连接到GC配置可用的时候，证明软件已经成功的连接到了GC上，并且已经成功获取仪器的配置。
2．在“EZChrom配置”对话框中点击“配置”按钮。
在“其他”项目中选择压力单位，输入柱子的最大耐高温度。
3. 确认色谱柱窗口中的配置和实际安装的情况相符。
柱参数设定点击“色谱柱”按钮，进入柱参数设定画面，进入“从目录选择色谱柱1”画面，点击“向目录添加色谱柱”按钮进入柱库，从柱库中选择要添加的色谱柱，然后点击“确定”，点击该柱下拉式箭头选择连接的进样口，检测器及加热类型。
0次修改编制：王蕊第编号：修改：审核：第1页∕共4页发布日期：年月日批准：批准：安捷伦7820A气相色谱仪江苏省优联检测技术服务有限公司作业指导书操作规程4．在“自动进样器”项目中输入“10μl”作为注射器规格。
点击“确定”退出配置画面。
二、数据采集方法编辑：1.开始编辑完整方法从“文件”菜单中选择“方法”…\“新建”或选择新建方法。
2.从“视图”菜单选择“浏览窗口”，然后在“方法”视窗中点击“仪器设置”。
3.填写自动进样器的参数：点击“”设置进样体积：1ul，溶剂A清洗，进样前清洗4次，进样后清洗4次，体积为最大，样品清洗2次，样品抽吸次数6次，驻留时间，进样前：0分钟，进样后：0分钟，推杆速度：快速，粘度延迟：0秒，采样深度：不启用，进样类型：标准L1气隙0.2ul。
气相色谱仪操作及维护保养规程（安捷伦7820）7820气相色谱仪操作及维护保养规程1 仪器信息检验室气相色谱仪型号为：安捷伦7820A、6820，主要配置参数如表2所述。
其中6820型号气相色谱仪除无EPC控制功能外，其他各个功能模块、结构均与7820A相同或类似。
表17820A气相色谱仪主要配置2 准备工作2.1 工作环境实验室温度范围10℃~30℃，相对湿度：40%～85%；避免阳光直射，避免仪器正对空调出风口。
2.2 气源准备每日工作开始前，需按以下步骤进行逐项确认：a)首先确认钢瓶气的标识与管路标识是否一致；其次确保管路排空阀已关闭，再缓慢拧开钢瓶阀门杆（阀门开关：均为逆时针开启），满瓶压力15MPa。
要求钢瓶剩余压力：不低于2MPa，否则须更换。
b)一条气体管路中共有2个减压阀（钢气瓶出口处1个A，仪器气体入口处1个B，共4个压力表），可进行两次压力调节：保证最终进入仪器气体压力为0.4-0.5MPa（即B出口处显示的压力值）。
依次检查氮气N2、空气Air、氢气H2压力值显示是否符合。
每月一次使用检漏液检测是否有气体泄漏。
c)若更换新的钢瓶，在钢瓶接入气体管路前，排空吹扫5-10s，避免带入灰尘杂质。
注意N2、Air钢瓶接口螺纹，面对钢瓶出口：顺时针为拧紧；H2则相反，逆时针为拧紧。
更换气源后检查是否有气体泄漏。
d)打开计算机，打开Agilen7820A GC电源，等待仪器自检通过后，单击‘online’打开GC工作站，仪器将自动连接。
e)必须确认有氮气通过色谱柱，并且已吹扫15min以上，才能进行仪器升温操作，检查方法：通过观察仪器压力表、工作站运行面板的参数。
2.3 仪器维护检查正式开始检测检测工作前，需进行以下维护检查：a)查看仪器使用记录：检查进样口隔垫、衬管等耗材的使用时间，确认是否需要更换。
b)清理进样盘上所有上一次分析留下的进样瓶、清洗溶剂瓶A、B 并更换新溶剂、清空废液瓶。
安捷伦7820A气相色谱仪操作规程一、实验室安全操作规定1.操作人员必须熟悉气相色谱仪的结构、性能和操作方法，掌握常规维护和故障排除技巧。
2.操作人员必须佩戴实验室安全防护设备，包括实验室白大褂、手套、安全眼镜等。
3.在操作气相色谱仪前，确认实验室的环境通风良好，并保持清洁整齐。
4.禁止饮食、饮水或吸烟等活动在实验室内进行。
5.当仪器出现故障或异常情况时，应立即停机，并向技术人员报告。
1.打开仪器电源，将气相色谱仪预热至适宜的工作温度，一般为150°C。
2.打开色谱柱箱，取出旧的色谱柱，并在清洁中的色谱柱上均匀地扭上相应数量的硅胶密封件。
3.使用芳烃溶剂将色谱柱洗净，并将洗净的溶剂收集到废液容器中。
4.取出新的色谱柱，用手将色谱柱均匀地放置在色谱柱箱内，然后将色谱柱箱盖盖紧。
5.将进样口连接到进样器上，调节进样器的体积，根据需要选择进样模式。
6.打开检测器，根据实验要求选择相应的检测器，例如荧光检测器、紫外检测器等。
7.打开数据采集系统，根据实验需求设置工作参数，例如进样体积、进样温度等。
8.校准仪器，根据标准曲线调整仪器灵敏度和检测范围，确保准确测量样品成分。
9.载入样品，将待测样品溶解于适宜的溶剂中，并通过进样器将样品注入色谱柱，开始实验。
10.监控实验过程，观察数据采集系统的结果，确保实验进行顺利，并及时记录实验数据。
11.实验结束后，关闭数据采集系统、检测器、进样器和色谱柱箱等设备。
12.清洗色谱柱，使用适量的洗涤剂和溶剂进行清洗，保持色谱柱的使用寿命和性能。
13.清理实验台和仪器周围的工作区域，保持仪器的整洁和实验室的卫生。
三、故障排除1.若实验结果不符合预期，应首先进行样品制备和进样参数的检查和调整。
2.若进样口堵塞，请检查进样器和进样口是否清洁，如有需要，进行适当的清洗和维护。
3.若数据采集系统显示异常或无法读取数据，请检查数据接口和电缆是否连接良好。
4.若色谱柱峰形不对称或分离效果不理想，请检查色谱柱是否需要更换或清洗。
7820A操作规程1 开机过程1.1打开计算机;1.2打开各路气体总压表,并将分压阀出口压力调到0.4-0.6MPa之间;1.3打开气相色谱仪电源开关；1.4双击桌面的“联机”图标或进入桌面OpenLab控制面板,选择对应仪器后单击启动;1.5从菜单文件下选择打开方法,在窗口中选择对应的分析方法,双击即可打开;1.7从菜单控制下点击下载方法;1.8从菜单控制下点击仪器状态,在弹出窗口中可查看仪器是否就绪.2进样2.1从控制菜单下点击单次运行,在弹出窗口中检查方法名称及数据储存路径,并输入数据文件名称,然后点击确定(自动进样器进样时输入样品位置);2.2等待状态栏提示等待触发时从进样处置换定量环,确保定量环充分被置换后停止填充,并按下仪器的开始键(液体样需使用微量注射器在进样口进样,自动进样器进样将样品小瓶放在样品盘对应位置);2.3仪器会显示运行中,并自动显示和采集测试谱图.3查看结果3.1待样品采集结束后自动转入结果检查模式,点击平铺显示下的积分事件,可显示上一次分析样品的谱图及积分事件,查看化合物是否被系统正确辨认,积分是否合理,如做积分参数等更改后点击菜单分析下的分析来验证;3.2点击菜单报告下的查看方法报告即可显示报告页面;3.3在报告上右键点击选择打印即可将报告输出到打印机或打印为PDF文档.4.3可在菜单文件下选择打开-数据,选择一个其它数据并打开,点击菜单分析下的分析来验证并查看结果,如未开启仪器可在离线模式下完成;4 关闭气相色谱仪4.1在菜单文件下选择打开-方法,在弹出窗口中双击关机方法;4.2在菜单控制下选择下载方法;4.3待仪器降温时关闭软件及计算机;待仪器降温完成时关闭仪器电源;关闭各路气体.5 老化色谱柱5.1在菜单文件下选择打开方法,选择老化色谱柱.M;在菜单控制下选择下载方法;5.2在仪器上按开始按钮即可(与其它色谱柱共存的分子筛柱如有必要需拆下单独老化).特别介绍1积分1.1调用正确的方法及需要积分的数据后谱图窗口被自动打开;1.2点击分析,查看积分基线是否合理,需要放大查看时鼠标左键拖动选中放大部位,双击右键可返回上一级缩放,右键选择完全放大还原可返回初始尺寸谱图.1.3点击平铺显示下的积分事件可设置积分参数,如阀值和宽度,设置好后点击菜单分析下的分析验证是否理想,如果不理想可再次更改,直到满意;1.4如果积分事件不能满足各别峰可选择下方手动峰键在峰起点和峰终点各点一下,在弹出的窗口中选择立即分析即可(免去点击分析一步);1.5如果手动峰不正确需要做更改,可在平铺显示下点击手动积分,把表中手动积分行选中后按电脑键盘上的Delete键删除,并分析即可.2 峰组和校正2.1如果需要做校正曲线定量一定要定义峰组;2.2调用正确的方法及需要做校正的标准样品谱图;2.3使用1积分中的说明将谱图中的各峰正确积分;2.4点击平铺显示下的峰组表后查看表中是否有峰,如果有查看信号通道是否一致以及化合物名称,保留时间,单位,拟合类型,级别等是否正确,如有不正确可做正确的更改;2.5如果峰组表是空的,可点击下方的定义峰键,在需要定义的范围前后各点一下,在弹出的窗口下点击确定,已积分的峰被记录在峰组表中;2.6在峰组表中输入化合物名称,保留时间,单位,拟合类型,级别1,2,3,4等.2.7选择菜单分析下的分析单级校正,在弹出的窗口中校正打勾,并输入调出的谱图所对应的级别,点击确定后等待结果检测模式;2.8选择方法下的检查校正,可看到各化合物的校正曲线,如果有无效校正曲线需检查后重做;2.9调用另一个级别的信号重复以上可得到多级别校正曲线.3 软键盘及常用功能3.1从计算计桌面上或程序中可打开7820A软键盘窗口;3.2点击连接设置可输入需要连接仪器的IP地址,点击连接后软键盘显示屏亮起既连接到了仪器;3.3点击软键盘上的状态键并用上下键可查看仪器当前的状态等信息;3.4可设置并开关某个模块,如柱箱温度,色谱柱流量等;3.5如果FID熄火可选择对应检测器并重新开启点火.注:更多功能可查看相关信息,如有错别字请自行更正,本教程为定制编写,不代表安捷伦官方文本。
Agilent 7820A GC 工作站EZChrom Elite Compact操作指南（ 3.3.2版本）安捷伦科技有限公司生命科学与化学分析事业部1．概述1.1 手册目的了解 Agilent 7820A气相色谱仪的基本操作。
重点掌握EZChrom Elite工作站的开机、关机、参数设定，学会数据采集，数据处理，报告打印等的基本操作。
掌握软件版键盘（7820 Remote Controller）和实验室实用工具软件（Lab Advisor Software / Lab Instrument Utilities）的基本操作。
1.2 软件简介EZChrom Elite：可用于7820A GC的方法参数设置、数据采集、数据处理、报告打印等操作。
本手册会比较详细的对EZChrom Elite加以介绍。
软件版的键盘7820 Remote Controller：可用于仪器配置，参数设置，状态查看等操作。
实验室实用工具软件Lab Advisor Software / Lab Instrument Utilities：可用于仪器的相关测试、校正、仪器状态报告生成、仪器维修等操作。
1.3 学习准备仪器设备:Agilent 7820A GC进样口: 填充进样口 (PPZ)； 分流不分流进样口 (SSZ)。
检测器：FID； TCD；μECD； NPD。
色谱柱： HP-5毛细柱（P/N 19091J-413） 或, DB-1毛细柱（P/N 125-1017）注射器：10μl。
进样体积：1μl。
气体准备：FID， NPD：高纯氮(≥99.999%)，高纯氢气(≥99.999%)，高纯空气。
μECD：载气, 高纯氮(≥99.999%)或高纯氦气(≥99.999%)。
TCD：载气, 高纯氢气(≥99.999%)或高纯氦气(≥99.999%)。
标样或样品准备：准备学习用的合适标样或样品。
2. 开机和平衡系统2.1 启动EZChrom Elite工作站2.1.1 启动计算机，进入Windows XP操作系统。
1、目的
明确Agilent7820A型气相色谱仪的使用要求、基本操作步骤、维护、保养方法，以便于按照规程进行仪器操作。
2、范围
本规程适用于Agilent7820A型气相色谱仪的使用操作。
3、责任者
分析员执行本规程，QC经理及指定人监督本规程的实施。
4、内容
4.1 开机
4.1.1 依次打开气瓶氮气，空气，氢气。
调节氮气与空气的压力值到0.5MPa，氢气的压力固定值为0.2～0.3MPa。
4.1.2 打开计算机。
打开7820A GC电源，待自检完成后，双击“Instrument 1 Onlin e”图标，化学工作站自动与7820A GC通讯，进入工作站画面。
4.1.3 从“View”菜单中选择“Method and Run control”画面，点击“View”菜单中的“Instrument Actuals”，“GC Instrument diagram”，使其命令前有“√”标志，点击“Online signals”到“Signal window1”来调用所需的界面。
4.2 数据采集方法编辑
4.2.1 仪器配置：点击“Instrument”选项，选择“Agilent7820A Configuration”，进入一个界面，点击“Configuration”点击“Column”选项，点击第一行，输入毛细管柱的型号，编码，规格和最大耐受温度，点击“OK”。
（也可以点击“Imentory”选项在已有柱子中选择）。
4.2.2 开始编辑完整方法：选择“Method”选项，点击“New Method”。
4.2.3 仪器参数设置：
4.2.3.1 进样口参数设定：在弹出的窗口中点选“Split-Splitless Intel”，输入进样口温度“Heater”如：250℃；选择模式；载气节省；输入分流比“Split Ratio”，如：7：1。
4.2.3.2 毛细管柱参数设定：点击柱子标识，检查柱子型号是否与所装柱子一致。
选择控制模式：恒流“Flow”或者恒压“Pressure”，并输入数值，如：5ml/min；如需要还可设置流速变化程序以及后运行流速和时间。
4.2.3.3 柱温箱参数设定: 点选柱温标识输入柱温“Value ℃”如：40℃；输入升温速率“ Rate ℃/min”如：3℃/min；输入运行时间“Hold Time min”；如：5min；输入后运行时间“Post Run Time”如：10min；输入后运行温度“Post Run”如：40℃。
4.2.3.4 检测器参数设定：点选检测器图标进入“FID-Front”界面，输入检测器温度“Heater”如：300℃。
点击“Resolve”。
点击“Method” 选项，选中“Save method as”，为新方法命名，如“test”，点击“Ok”保存。
4.3 运行进样
4.3.1 手动进样
4.3.1.1 调用方法，点击“Method”选项，选择“Load Method”点击需要的方法，
点击“OK”；
4.3.1.2 从菜单“Run Control”中选中“Sample Info”,在弹出的界面中输入操作者“Operator”，保存路径，图谱代号，样品名称，稀释因子，乘积因子，样品说明等信息。
点击“Ok”。
4.3.1.3 待状态指示灯变为绿色“Ready”时，点击“Method”选项，选择“Run Method”，此时状态指示灯变为粉色。
4.3.1.4 点击仪器软键盘上的“Prep Run”键，待仪器界面上的“Not Ready”灯灭时，使用微量进样针吸取样品，从进样口快速注射到色谱系统中，然后迅速按下键盘界面的“Start”按钮，开始数据采集。
4.4 积分
4.4.1 从“Integration”菜单中选择“Integration Events”选项，选择合适的“Slope sensitivity”，“Peak width”，“Area reject”，“Height reject”。
4.4.2 从“Integration”菜单中选择“Integrate”选项，则数据被积分。
4.4.3 如积分结果不理想，则修改相应的积分参数，直到满意为止。
4.4.4 点击左边“√”图标，将积分参数存入方法。
4.5 打印报告
4.5.1 从“Report”菜单中选择“Specify report”选项。
4.5.2 点击“Quantitative Results”框中“Calculate”右侧的黑三角，选中适合的报告模式，点击“Ok”。
4.5.3 从“Report”菜单中选择“Print report”，则报告结果将打印到屏幕上，如想输出到打印机上，则点击“Report” 底部的“Print”钮。
4.6 关机
4.6.1 编辑调用方法使7820A的各部分温度降至接近室温。
4.6.2 退出化学工作站，及其它窗口，关闭计算机
4.6.3 关闭Agilent 7820A与G1888电源开关。
4.6.4 顺时针拧紧气瓶主阀，关闭气瓶（先关氢气瓶）。
4.7 维护保养
4.7.1 适时更换进样隔垫；
4.7.2 适时更换进样口“O”形环；
4.7.3 适时用丙酮超声清洗衬管及分流平板；
4.7.4 适时用丙酮超声清洗收集极，绝缘片及喷嘴。
5、相关文件及记录
5.1 记录表：
R-SOP/2-0015-01《仪器使用记录》
R-SOP/2-0016-04《气相色谱柱使用记录》
6、变更记载
无八年级下册第一次月考生物试题
一、选择题（本题20小题，每小题1分，共20分。
各小题只有一个选项正确，请将正确答案填在题后的答题栏中）
1.据科学推测，原始大气中没有下列哪种气体物质
A．水蒸气 B．氢气 C.二氧化碳 D．氧气
2.美国科学家米勒等人所做的化学进化模拟实验，支持了生命起源过程的
A．无机物→有机小分子阶段 B．有机小分子→有机大分子阶段
C．有机大分子→独立体系阶段 D．独立体系→原始生命阶段
3.下列有关人类起源和进化的叙述中，错误的是（）
A、森林古猿就是类人猿
B、人类进化是一个自然选择的过程
C、人类的祖先是森林古猿
D、现代类人猿与人类有共同祖先
4.按照生命起源的化学进化学说，原始生命诞生的场所是（）
A.原始大气
B.原始海洋
C.原始森林
D.原始陆地
5.2005年8月，“国际黑猩猩基因测序与分析联盟”宣布，黑猩猩与人类在基因上的相似程度达到96％以上。
这个事例可以说明
A．人类和黑猩猩的共同祖先是森林古猿B．人类是由黑猩猩经过漫长的年代进化而来的
C．人类和黑猩猩有较近的亲缘关系D．生物具有遗传和变异的特性
6. 由于某种原因，使森林中几乎所有的树木颜色都变成了灰白色。
长期的自然选择使得该森林中不同颜色的蛾的相对数量发生了变化，下列各项中最能表示这一变化结果的是
7.越古老的地层中，化石中的生物（）
A．越低等，越简单 B．越高等，越复杂
C．个体越大 D．陆生种类越多
8.长颈鹿的颈很长，按照达尔文的观点，其原因是（）
A．变异朝着有利于生殖的方向发展的结果 B．繁衍后代的需要。
