无缝钢管斜轧原理

无缝钢管是应用什么原理的1. 简介无缝钢管是一种热轧或冷轧的钢材制品，其制造过程不需要经过焊接工艺，因此具有无缝的特点。

无缝钢管广泛应用于石油、天然气、化工、电力、船舶、造船、建筑等行业，成为现代工业中不可或缺的重要材料。

2. 原理无缝钢管的应用是基于以下原理：2.1 纵向延伸原理无缝钢管制造过程中主要采用热轧或冷轧工艺，通过对钢材进行加热、穿孔、酸洗、轧制等工序，使得钢材在纵向方向上逐渐延伸。

延伸过程中，钢材内部的结晶组织发生改变，形成无缝钢管的特性。

这种纵向延伸的原理使得无缝钢管具有高强度、耐压能力强的特点。

2.2 冷变形原理无缝钢管的制造过程中也用到了冷变形原理。

冷变形是通过冷轧工艺对热轧钢坯进行再加工，使其产生塑性变形，从而得到所需的形状和尺寸。

冷变形使钢材的组织结构产生改变，使其具有更好的力学性能、尺寸精度和表面光洁度。

因此，无缝钢管采用冷变形的原理制造，具有更广泛的应用领域和更高的市场需求。

3. 无缝钢管应用无缝钢管具有以下几个主要应用领域：3.1 石油和天然气行业无缝钢管在石油和天然气行业中扮演着重要的角色。

它广泛应用于石油和天然气开采、输送和储存过程中。

无缝钢管具有耐高压、耐腐蚀、耐磨损等特性，可以满足石油和天然气行业对管道的要求。

3.2 化工行业化工行业对无缝钢管的需求也非常大。

无缝钢管可以用于化工厂中的输送介质，如液体、气体和粉末等。

它具有耐高温、耐腐蚀、耐化学腐蚀等优点，可以有效保证化工设备的安全运行。

3.3 建筑行业无缝钢管在建筑行业中也有广泛的应用，特别是在高层建筑和大跨度建筑中。

无缝钢管可以用于建筑的支撑结构、桁架等，它具有高强度、抗震性能好的特点，能够满足建筑行业对材料强度和稳定性的要求。

4. 无缝钢管的优势及展望无缝钢管具有以下优势：•高强度：无缝钢管具有较高的强度，能够承受较大的压力和荷载。

•耐腐蚀：无缝钢管经过特殊处理，具有较好的抗腐蚀性能，可以用于腐蚀环境中的应用。

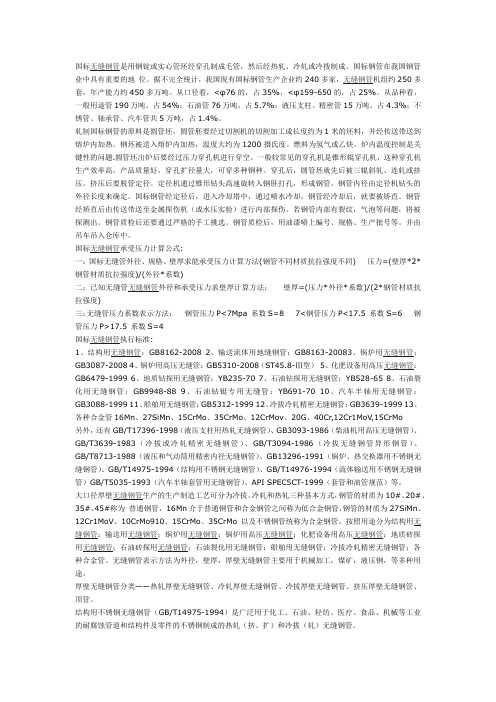

套，年产能力约450多万吨。

从口径看，<φ76的，占35%，<φ159-650的，占25%。

从品种看，一般用途管190万吨，占54%；石油管76万吨，占5.7%；液压支柱、精密管15万吨，占4.3%；不锈管、轴承管、汽车管共5万吨，占1.4%。

轧制国标钢管的原料是圆管坯，圆管胚要经过切割机的切割加工成长度约为1米的坯料，并经传送带送到熔炉内加热。

钢坯被送入熔炉内加热，温度大约为1200摄氏度。

燃料为氢气或乙炔。

炉内温度控制是关键性的问题.圆管坯出炉后要经过压力穿孔机进行穿空。

一般较常见的穿孔机是锥形辊穿孔机，这种穿孔机生产效率高，产品质量好，穿孔扩径量大，可穿多种钢种。

穿孔后，圆管坯就先后被三辊斜轧、连轧或挤压。

挤压后要脱管定径。

定径机通过锥形钻头高速旋转入钢胚打孔，形成钢管。

钢管内径由定径机钻头的外径长度来确定。

国标钢管经定径后，进入冷却塔中，通过喷水冷却，钢管经冷却后，就要被矫直。

钢管经矫直后由传送带送至金属探伤机（或水压实验）进行内部探伤。

若钢管内部有裂纹，气泡等问题，将被探测出。

钢管质检后还要通过严格的手工挑选。

钢管质检后，用油漆喷上编号、规格、生产批号等。

并由吊车吊入仓库中。

一：国标无缝管外径、规格、壁厚求能承受压力计算方法(钢管不同材质抗拉强度不同) 压力=(壁厚*2*钢管材质抗拉强度)/(外径*系数)拉强度)三：无缝管压力系数表示方法：钢管压力P<7Mpa 系数S=8 7<钢管压力P<17.5 系数S=6 钢管压力P>17.5 系数S=4GB6479-1999 6、地质钻探用无缝钢管：YB235-70 7、石油钻探用无缝钢管：YB528-65 8、石油裂化用无缝钢管：GB9948-88 9、石油钻铤专用无缝管：YB691-70 10、汽车半轴用无缝钢管：GB3088-1999 11、船舶用无缝钢管：GB5312-1999 12、冷拔冷轧精密无缝钢管：GB3639-1999 13、各种合金管16Mn、27SiMn、15CrMo、35CrMo、12CrMov、20G、40Cr,12Cr1MoV,15CrMo另外，还有GB/T17396-1998（液压支柱用热轧无缝钢管）、GB3093-1986（柴油机用高压无缝钢管）、GB/T3639-1983（冷拔或冷轧精密无缝钢管）、GB/T3094-1986（冷拔无缝钢管异形钢管）、GB/T8713-1988（液压和气动筒用精密内径无缝钢管）、GB13296-1991（锅炉、热交换器用不锈钢无缝钢管）、GB/T14975-1994（结构用不锈钢无缝钢管）、GB/T14976-1994（流体输送用不锈钢无缝钢管）GB/T5035-1993（汽车半轴套管用无缝钢管）、API SPEC5CT-1999（套管和油管规范）等。

轧制无缝钢管穿孔原理
嘿，朋友们！今天咱就来讲讲轧制无缝钢管穿孔原理，这可真是个超有趣的事儿啊！
你看哦，就像我们要进入一个神秘的洞穴一样，无缝钢管的穿孔就是打开那扇神秘大门的过程。

那它到底是怎么做到的呢？就拿一个例子来说吧，想象一下有一块坚固的金属块，就像一块顽固的石头。

而轧制过程呢，就如同一个大力士，用它强大的力量一点一点地把这块金属给撑开，打出一个洞来，神奇吧！
在轧制的时候啊，轧辊就像是两个勇敢的战士，它们相互配合。

一个轧辊用力地推着金属，另一个轧辊则在旁边协助，一点一点地让金属变形。

这不就像我们在团队里合作一样吗，每个人都有自己的角色，互相帮忙！而且这个过程可不简单哦，需要非常精准的控制。

“哎呀，要是稍微出点错会咋样啊？”你可能会这样问。

嘿嘿，那可就麻烦啦！就好像你走路走偏了，可能就会摔倒一样。

如果控制不好，钢管的质量可就没法保证啦！
在整个穿孔过程中，温度也是个关键因素呢！就像我们人有时候会因为温度高而烦躁，温度低而觉得冷一样，金属对温度也很敏感。

温度太高或太低，都会影响穿孔的效果哦！“哇塞，这也太神奇了吧！”我都忍不住惊叹了。

总之啊，轧制无缝钢管穿孔原理虽然复杂，但真的超级有意思！它就像是一场精彩的魔术表演，让我们看到了金属是如何被巧妙地加工成我们需要的样子。

所以啊，可别小看了这看似平平无奇的无缝钢管，它背后的故事可精彩着呢！
我的观点结论就是：轧制无缝钢管穿孔原理是一项非常了不起且充满魅力的工艺技术，值得我们深入了解和探索！。

穿孔理论1884年，德国曼内斯曼两兄弟在锻造圆断面钢料实践中，发现钢料中心的断裂，形成不规则的内孔，即现在通称的“孔腔"。

在此启发下用斜轧法来生产无缝钢管，并获得成功。

2.1、斜轧穿孔的变形过程斜轧穿孔整个过程可以分为三个阶段第一个不稳定过程－管坯前端金属逐渐充满变形区阶段，即管坯同轧辊开始接触(一次咬入)到前端金属出变形区，这个阶段存在一次咬入和二次咬入。

稳定过程－这是穿孔过程主要阶段，从管坯前端金属充满变形区到管坯尾端金属开始离开变形区为止。

第二个不稳定过程－为管坯尾端金属逐渐离开变形区到金属全部离开轧辊为止。

稳定过程和不稳定过程有着明显的差别，这在生产中很容易观察到的。

如一只毛管上头尾尺寸和中间尺寸就有差别，一般是毛管前端直径大，尾端直径小，而中间部分是一致的。

头尾尺寸偏差大是不稳定过程特征之一。

造成头部直径大的原因是：前端金属在逐渐充满变形区中，金属同轧辊接触面上的摩擦力是逐渐增加的，到完全充满变形区才达到最大值，特别是当管坯前端与顶头相遇时，由于受到顶头的轴向阻力，金属向轴向延伸受到阻力，使得轴向延伸变形减小，而横向变形增加，加上没有外端限制，从而导致前端直径大。

尾端直径小，是因为管坯尾端被顶头开始穿透时，顶头阻力明显下降，易于延伸变形，同时横向展轧小，所以外径小。

生产中出现的前卡、后卡也是不稳定特征之一，虽然三个过程有所区别，但他们都在同一个变形区内实现的。

变形区是由轧辊、顶头、导盘(导板)构成。

如图2-1：从上图中可以看出，整个变形区为一个较复杂的几何形状，大致可以认为，横断面是椭圆形，到中间有顶头阶段为一环形变形区。

纵截面上是小底相接的两个锥体，中间插入一个弧形顶头。

变形区形状决定着穿孔的变形过程，改变变形区形状(决定与工具设计和轧机调整)将导致穿孔变形过程的变化。

穿孔变形区大致可分为四个区段，如图2-2所示：I区称之为穿孔准备区，(轧制实心圆管坯区)。

I区的主要作用是为穿孔作准备和顺利实现二次咬入。

无缝钢管原理无缝钢管是一种用于输送流体的重要管材，其原理和特点对于工程建设和生产制造具有重要的意义。

无缝钢管具有无焊接接头、抗压性能好、耐腐蚀性能强等特点，因此在石油、化工、天然气、核电等领域得到了广泛的应用。

下面我们就来了解一下无缝钢管的原理。

首先，无缝钢管是通过一种特殊的生产工艺制成的。

它的生产工艺是将坯料加热到一定温度，然后通过穿孔机将坯料穿成空心管，再经过热轧、冷轧、冷拔等多道工序进行成型。

这种生产工艺使得无缝钢管内外表面光滑，尺寸精确，而且具有较高的强度和硬度。

其次，无缝钢管的原理在于其内部结构的特点。

无缝钢管内部是一种均匀的晶粒结构，没有焊接接头，因此在承受压力时具有较好的抗压性能。

同时，由于无缝钢管内部没有氧化物和其他杂质的存在，因此具有较好的耐腐蚀性能，可以输送各种腐蚀性介质。

另外，无缝钢管的原理还在于其材料的选择。

无缝钢管的材料通常采用碳素钢、合金钢、不锈钢等材质，这些材质具有良好的机械性能和化学性能，能够满足不同工况下的使用要求。

同时，无缝钢管的材料选择还要考虑到介质的特性，确保输送介质的安全性和稳定性。

最后，无缝钢管的原理还在于其使用环境和条件。

无缝钢管通常用于输送石油、天然气、水等流体介质，因此在不同的使用环境和条件下，需要考虑到介质的温度、压力、流速等因素，以确保无缝钢管能够安全、稳定地进行输送工作。

综上所述，无缝钢管的原理主要包括其生产工艺、内部结构特点、材料选择以及使用环境和条件等方面。

了解无缝钢管的原理，有助于我们更好地应用和选择无缝钢管，确保其在工程建设和生产制造中发挥更大的作用。

同时，也有助于我们更好地进行无缝钢管的维护和管理，延长其使用寿命，确保输送工作的安全和稳定。

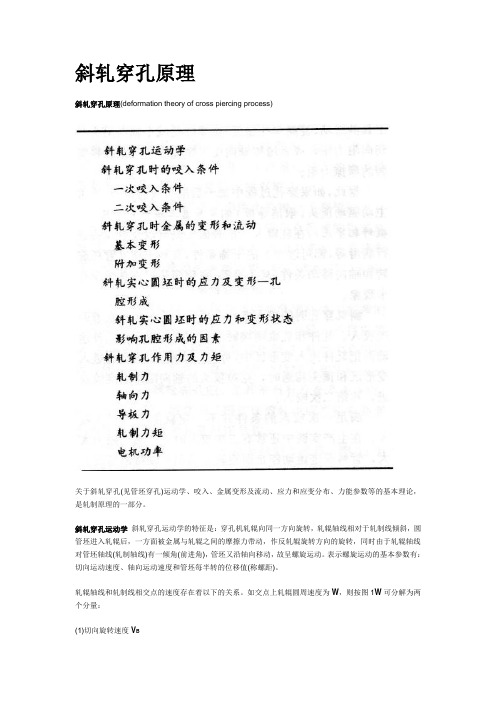

斜轧穿孔原理斜轧穿孔原理(deformation theory of cross piercing process)关于斜轧穿孔(见管坯穿孔)运动学、咬入、金属变形及流动、应力和应变分布、力能参数等的基本理论，是轧制原理的一部分。

斜轧穿孔运动学斜轧穿孔运动学的特征是：穿孔机轧辊向同一方向旋转，轧辊轴线相对于轧制线倾斜，圆管坯进入轧辊后，一方面被金属与轧辊之间的摩擦力带动，作反轧辊旋转方向的旋转，同时由于轧辊轴线对管坯轴线(轧制轴线)有一倾角(前进角)，管坯又沿轴向移动，故呈螺旋运动。

表示螺旋运动的基本参数有：切向运动速度、轴向运动速度和管坯每半转的位移值(称螺距)。

轧辊轴线和轧制线相交点的速度存在着以下的关系。

如交点上轧辊圆周速度为W，则按图1W可分解为两个分量：(1)切向旋转速度V B(2)轴向前进速度U B式中D为所讨论截面轧辊的直径，mm；n B为轧辊转速，r／min；α为前进角，(o)。

在轧制过程中，由于管坯靠轧辊带动而运动，理论上轧辊将把相应的速度传给金属，使金属产生和V b相等的切向速度V m及和U B相等的轴向速度U M。

实际上两者并不相等，因金属和轧辊之间存在滑动。

两者用滑移系数来表示相差的程度。

管坯(金属)实际切向和轴向速度应为：式中分别为切向和轴向滑移系数，一般两者都小于1。

在生产中最有实际意义的是毛管离开轧辊时的轴向速度，轴向出口速度愈大，生产能力也愈高。

如果代表出口处滑移系数，则按式(1)、(2)求出的V M和U M为毛管离开轧辊的切向和轴向速度。

生产实践证明，凡是增加顶头和导板轴向阻力的因素，都会使减小，凡是增大轧辊曳入摩擦力的因素都会使增加。

根据生产和实验测定，二辊斜轧穿孔时(出口)一般为0.5～0.9。

(3)在轧辊出口处毛管的螺距t0可由下式求出：式中D0为管子直径，mm；α为前进角，(o)。

二辊斜轧穿孔时使管坯转动的力平衡条件用下式表示(顶头摩擦阻力矩的影响很小，忽略不计)：式中和为切向前滑区和后滑区的摩擦力矩；M P为轧辊正压力产生的阻力矩；M L为来自导板的摩擦力矩。

斜轧原理及轧机调整书籍
斜轧原理是指在轧制过程中，轧件通过轧辊形成塑性变形的过程。

以下是关于斜轧原理及轧机调整的相关书籍推荐：
- 《无缝钢管斜轧原理及非代数曲面轧辊设计》：该书针对前人在钢管研究和制造领域的谬误进行纠正，提出了无缝钢管数学解析法和无缝钢管制造新方法。

- 《钢管斜轧理论及生产过程的数值模拟》：该书分为上下两篇。

上篇介绍了斜轧的应力与变形、几何学、运动学以及力能参数计算等内容，提供了在无缝钢管生产中所用的计算公式；下篇主要介绍了斜轧中刚塑性有限元法建立的应力应变、热-力耦合、内部组织的数学模型，并给出了计算实例及实验结果。

如果你想要了解更多关于斜轧原理及轧机调整的相关内容，可以继续向我提问。

无缝钢管的制作原理如图所示无缝钢管的制作原理如下：1. 原材料准备：制作无缝钢管的原材料通常是钢坯，钢坯的选择对无缝钢管的质量有着重要影响。

常用的钢材有碳素钢、合金钢和不锈钢等。

2. 钢坯加热：钢坯经过加热处理，将其加热到一定温度范围内，以便塑性变形。

加热的温度和时间取决于钢材的成分和规格。

3. 钢坯穿孔：加热后的钢坯通过穿孔机进行穿孔。

穿孔是将加热后的钢坯孔隙的一个过程，以准备下一步的轧制。

穿孔可以通过热轧或冷轧进行。

4. 扩径：穿孔后，通过轧制机器将穿孔后的钢坯进行扩径，即通过钢坯的旋转和推压，使其直径逐渐扩大，最终形成所需的无缝钢管形状。

5. 过渡轧制：经过扩径后，会进行一系列的过渡轧制，以使无缝钢管的外径和壁厚达到设计要求。

这个过程被称为管坯减径。

6. 终轧：经过过渡轧制后，无缝钢管会通过终轧机进行轧制，使其形成最终的外径、壁厚和长度。

7. 热处理：对于某些特殊要求的无缝钢管，还需要进行热处理。

热处理通常包括正火、淬火和回火等步骤，以改善钢管的机械性能和组织结构。

8. 检测和修磨：制作完成的无缝钢管需要进行各种检测，例如化学成分分析、机械性能测试、超声波检测、表面质量检查等。

如果有必要，还需要对表面进行修磨以确保其质量满足要求。

9. 包装和出厂：经过检测和修磨后，无缝钢管会进行包装，常用的包装方式包括塑料布包裹、捆扎和木箱封装等。

最后，无缝钢管将会出厂销售或运输给客户。

综上所述，无缝钢管的制作原理包括原材料准备、加热、穿孔、扩径、过渡轧制、终轧、热处理、检测和修磨、包装和出厂等步骤。

这些步骤的顺序和精确控制对于制作高质量的无缝钢管至关重要。

无缝钢管在工程领域的广泛应用，使得对其制作原理的研究和改进成为关键任务。

无缝钢管连续斜轧工艺与设备分析作者：方德伟来源：《科技创新与应用》2019年第16期摘; 要：所谓的无缝钢管连续斜轧工艺是指，通过在多组钢管的轧辊上完成穿孔和斜轧的生产工艺，目前，在无缝钢管的制作上优势非常显著。

文章通过对无缝钢管连续斜轧工艺与相关设备进行分析，并通过试验的方式，对设备的应用效果进行检测，希望对提高无缝钢管的产量有所帮助。

关键词：无缝钢管;斜轧工艺;斜轧设备;荒管;轧辊中图分类号：TG335 文献标志码：A 文章编号：2095-2945（2019）16-0111-02Abstract： The seamless steel pipe continuous cross rolling process refers to the production process of piercing and cross rolling on the rolls of multiple groups of steel tubes. At present， the advantages in the production of seamless steel tubes are very significant. In this paper， through the analysis of the continuous cross rolling process and related equipment of seamless steel pipe， and through the test， the application effect of the equipment is tested， which will be helpful to improve the output of seamless steel pipe.Keywords： seamless steel pipe; cross rolling process; cross rolling equipment; waste pipe; roll引言无缝钢管连续斜轧工艺简化无缝钢管制作流程的尝试，虽然传统无缝钢管制作方法十分可靠，且技术成熟性较高，但传统制作工艺制作出的无缝钢管，变形能力较差且加工温度相对较窄，这对钢管的应用造成了极为不利的影响，致使制作成本大幅度提升，为了简化流程，降低成本，对无缝钢管连续斜轧工艺进行探索，具有十分重要的意义。
