工地临时供电计算ok

中建三——施工临时用电计算一. 施工临时用电计算（一）计算公式（二）需要系数的取定K1、K2、K3、K4——需要系数的取定参见下表：3.阶段性用电量计算因为每个施工阶段的用电量都不一样，通过对施工进度计划的分析可将用电量情况分为三个阶段，如下表：(1）基坑支护完成前施工阶段(2）塔楼施工36层以下施工阶段(3）塔楼施工36层以上施工阶段二. 电缆的选择（一）选择原则电缆的选择按照每个施工区的需求进行配置。

我司需进行从甲方变压器专用配电房接驳电源至现场临边，配置临边配电柜，从独立配电柜输出电源（二级线路、三级线路）接驳点后的设计计算等。

本计算设计按总包要求进行二级电源的计算选择，并提供三级电源电箱配置接驳表及设备视在工作电流(不包括因线路长度造成的电损)数据，供相关单位接驳管理。

除特殊说明外，至二级配电柜的电缆全部采用YJV-0.6/1KV铜芯线。

根据查询资料（《民用建筑电气设计手册》Ｐ304之表6.2.7-5）该型号电缆载流量如下：（二）电缆和箱柜的编号规则（三）主电缆的选择1.塔楼主电缆的选择塔楼的施工用电在封底前主要为钢结构用电，塔楼设计有4根电缆，有2根电缆作为钢结构施工专用，另外2根作为钢结构和其他专业施工合用。

(1）负荷计算(2）电缆选择通过查询电缆载流量表，电缆选择如下：2.A/C区地下室及裙楼主电缆的选择(1）负荷计算(2）电缆选择通过查询电缆载流量表，电缆选择如下：3.B/C区地下室主电缆的选择(1）负荷计算(2）电缆选择通过查询电缆载流量表，电缆选择如下：4.施工电梯主电缆的选择(1）塔楼北面及裙楼施工电梯主电缆的选择此计算为塔楼北面1#、2#和3#以及裙楼8#和9#施工电梯的负荷计算及电缆选择。

1）负荷计算。

施工现场临时用电计算公式：
∑P1
P=K（K1—— +K2∑P2+K3∑P3+K4∑P4）
COSφ
式中：
P—用电设备总用电容量（Kw），K未预计施工用电系数（1.05～1.1）
P1—电动机额定功率（Kw）
P2--电焊机额定容量（KVA）
P3--室内照明容量（Kw）
P4--室外照明容量（Kw）
COSφ--电动机平均功率因数（施工现场最高为0.75～0.78，
一般为0.65～0.75）
K1、K2、K3、K4--需要系数，见下表
需用系数表
用电设备名称
台数
K
中需用电加热时，应将其用电量计算进去，为使计算接近实际，式中各顶用电根据不同性质分别计算。
11～30台
0.6
30台以上
0.5
加工厂动力设备
0.5
电焊机
3～10台
K2
0.6
10台以上
0.5
室内照明
K3
0.6
室外照明
K4
1.0
I线=KX×P÷（31/2（U线×COSφ）
I线：电流
KX：0.7～0.8
U线：380V
COSφ：临时网络系数0.85
各种电缆额定电流值

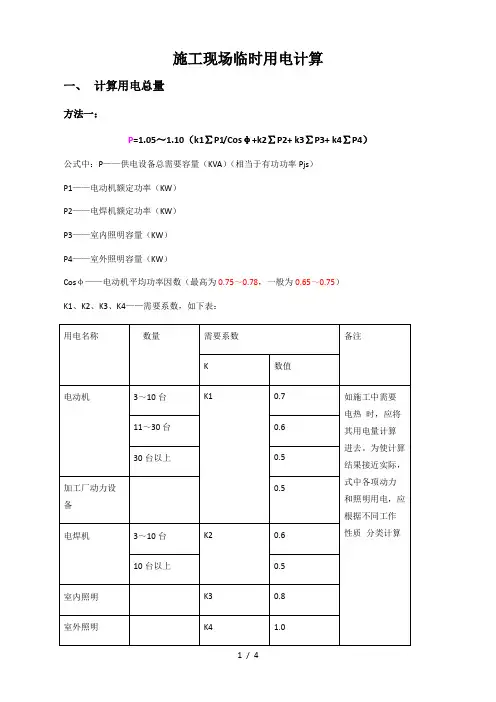

施工现场临时用电计算一、计算用电总量方法一：～（k1∑P1/Cosφ+k2∑P2+k3∑P3+k4∑P4）公式中：P——供电设备总需要容量（KVA）（相当于有功功率Pjs）P1——电动机额定功率（KW）P2——电焊机额定功率（KW）P3——室内照明容量（KW）P4——室外照明容量（KW）Cosφ——电动机平均功率因数（最高为～，一般为～）K1、K2、K3、K4——需要系数，以下表：需要系数用电名称数量备注K 数值电动机3～10台K1如施工中需要电11～30台30台以上加工厂动力设备3～10台电焊机K210台以上室内照明K3室外照明K4方法二：①各用电设备组的计算负荷：有功功率：Pjs1＝Kx×ΣPe无功功率：Qjs1＝Pjs1×tgφ视在功率：Sjs1＝(P2js1+Q 2js1) 1/2热时，应将其用电量计算进去。

为使计算结果凑近实际，式中各项动力和照明用电，应根据不同样工作性质分类计算＝Pjs1/ COSφ＝Kx×ΣPe/COSφ公式中：Pjs1--用电设备组的有功计算负荷（kw）Qjs1--用电设备组的无功计算负荷（kvar）Sjs1--用电设备组的视在计算负荷（kVA）Kx--用电设备组的需要系数Pe--换算到Jc（铭牌暂载率）时的设备容量②总的负荷计算：Pjs＝Kx×ΣPjs1Qjs＝Pjs×tgφSjs＝(P2js+Q 2js) 1/2公式中：Pjs--各用电设备组的有功计算负荷的总和（ kw）Qjs--各用电设备组的无功计算负荷的总和（ kvar）Sjs--各用电设备组的视在计算负荷的总和（ KVA）Kx--用电设备组的最大负荷不会同时出现的需要系数二、选择变压器方法一：W=K×P/COSφ公式中：W——变压器的容量（KW）——变压器服务范围内的总用电量（KW）K——功率损失系数，取Cosφ——功率因数，一般为依照计算所得容量，从变压器产品目录中选择。

施工现场临时用电计算一、计算用电总量方法一：P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4）公式中：P——供电设备总需要容量（KVA）（相当于有功功率Pjs）P1——电动机额定功率（KW）P2——电焊机额定功率（KW）P3——室内照明容量（KW）P4——室外照明容量（KW）Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75）K1、K2、K3、K4——需要系数，如下表：方法二：①各用电设备组的计算负荷：有功功率：Pjs1＝Kx×ΣPe无功功率：Qjs1＝Pjs1×tgφ视在功率：Sjs1＝(P2 js1 + Q2 js1)1/2＝Pjs1/ COSφ＝Kx×ΣPe / COSφ公式中：Pjs1--用电设备组的有功计算负荷（kw）Qjs1--用电设备组的无功计算负荷（kvar）Sjs1--用电设备组的视在计算负荷（kVA）Kx--用电设备组的需要系数Pe--换算到Jc（铭牌暂载率）时的设备容量②总的负荷计算：Pjs＝Kx×ΣPjs1Qjs＝Pjs×tgφSjs＝(P2 js + Q2 js)1/2公式中：Pjs--各用电设备组的有功计算负荷的总和（kw）Qjs--各用电设备组的无功计算负荷的总和（kvar）Sjs--各用电设备组的视在计算负荷的总和（KVA）Kx--用电设备组的最大负荷不会同时出现的需要系数二、选择变压器方法一：W=K×P/ COSφ公式中：W——变压器的容量（KW）P——变压器服务范围内的总用电量（KW）K——功率损失系数，取1.05~1.1Cosφ——功率因数，一般为0.75根据计算所得容量，从变压器产品目录中选择。

方法二：Sn≥Sjs（一般为1.15~1.25 Sjs）公式中：Sn --变压器容量（KW）Sjs--各用电设备组的视在计算负荷的总和（KVA）三、确定配电导线截面积①按导线安全载流量选择导线截面三相四线制线路上的电流计算公式：I= P/√3 V COSφ（≈1.5~2P）二线制线路上的电流计算公式：I= P/ V COSφ公式中：I——导线中的负荷电流（A）V——供电电压（KV）P——变压器服务范围内的总用电量（KW）Cosφ——功率因数，一般为0.75②按允许电压降选择导线截面S=∑（P L）/ C △U公式中：S——导线截面（mm2）∑（PL）——负荷力矩的总和（kW·m）（P—有用功率，L--线路长度）C——计算系数，•三相四线制供电线路时，铜线的计算系数CCU=77，铝线的计算系数为CAL=46.3；在单相220V供电时，铜线的计算系数CCU=12.8，铝线的计算系数为CAL＝7.75。
