双控开关接线图,双控开关电路图的三种接线法【整理配图】双联双控开关接线图，整理双联双控开关接线图的三种接线方法直接上图第一种方法：双联开关电路另类接线法（两个开关都入火线，安全）在实际应用中，应该很少采用这种方法接线的。
这是一个邻居向我描述的（他是那样接的），然后，我画图进行了分析。
接线要点：1、双联线中的一条必须直接连接两个双联双控开关的中间接线端；2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。
3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。
这种电路的布线特点：1、双联专用线中的一条导线，中间引出分支线接于灯的一端。
（传统双联双控电路是不允许在双联专用线中引出分支线的）2、两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。
第二种，传统接线法。
这是物理教科书上提到的方法，在标准的工程图纸中，也是这种接线法。
很常见。
第三种，另类省线法（存在安全隐患）虽说理论上存在安全隐患，但在家庭布线中，经常用这种方法，布线，省去很多的工作量，和线材。
现在的铜线可是非常的贵了。
特别是搞包工包料的，都是用这种接线法的多。
省线省钱嘛。
接线要点：1，两个双联双控开关的中间接线柱，分别拉一条线连接要控制的灯。
2，开关的另外两个接线端，分别接火线和零线（一个端口接火线，另一个端口就接零线），就ok了。
思路很简单。
用好点的开关，不会轻易短路的。
——————————————————————————特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。
因此不提倡使用这种省线法布线。

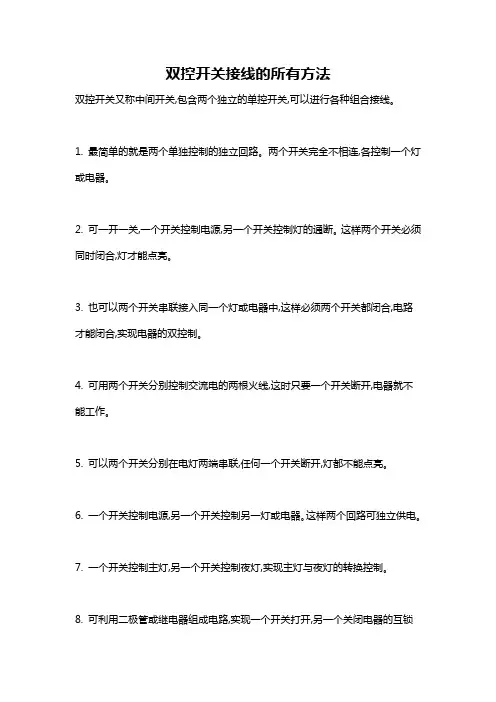

双控开关接线的所有方法
双控开关又称中间开关,包含两个独立的单控开关,可以进行各种组合接线。
1. 最简单的就是两个单独控制的独立回路。
两个开关完全不相连,各控制一个灯或电器。
2. 可一开一关,一个开关控制电源,另一个开关控制灯的通断。
这样两个开关必须同时闭合,灯才能点亮。
3. 也可以两个开关串联接入同一个灯或电器中,这样必须两个开关都闭合,电路才能闭合,实现电器的双控制。
4. 可用两个开关分别控制交流电的两根火线,这时只要一个开关断开,电器就不能工作。
5. 可以两个开关分别在电灯两端串联,任何一个开关断开,灯都不能点亮。
6. 一个开关控制电源,另一个开关控制另一灯或电器。
这样两个回路可独立供电。
7. 一个开关控制主灯,另一个开关控制夜灯,实现主灯与夜灯的转换控制。
8. 可利用二极管或继电器组成电路,实现一个开关打开,另一个关闭电器的互锁
控制。
9. 开关还可以接入信号或电源指示灯,以示接通状态。
10. 接线时注意确保正确连接火线和零线。
通过变换双控开关的接法,可以实现对电器灯光的多种灵活控制。
双控开关连接方法双控开关是一种常见的电气设备，可以用于控制一个灯具的开关。
在很多情况下，我们需要在不同位置安装两个开关，这时就需要使用双控开关。
本文将介绍双控开关的连接方法，希望能够帮助大家正确使用双控开关。
一、双控开关的组成双控开关由两个单控开关和一个中间桥接器组成。
其中，单控开关有两个接线端子，分别为L（火线）和1（控制线）。
中间桥接器有六个接线端子，分别为L1、L2、L3、1、2和3。
其中，L1、L2、L3为三个火线接线端子，1、2、3为三个控制线接线端子。
二、双控开关的连接方法双控开关的连接方法有两种，分别为串联和并联。
1. 串联连接方法串联连接方法是指将两个单控开关和一个中间桥接器依次连接起来。
具体步骤如下：（1）将一个单控开关的L端子与电源的火线连接，将1端子与中间桥接器的1端子连接。
（2）将另一个单控开关的L端子与灯具的火线连接，将1端子与中间桥接器的2端子连接。
（3）将中间桥接器的L1、L2、L3端子与电源的三根火线连接，将1、2、3端子分别与两个单控开关的1端子连接。
（4）将灯具的零线与电源的零线连接。
通过以上连接方式，两个单控开关就可以实现对一个灯具的控制。
2. 并联连接方法并联连接方法是指将两个单控开关和一个中间桥接器并联连接在一起。
具体步骤如下：（1）将两个单控开关的L端子分别与电源的火线和灯具的火线连接，将1端子分别与中间桥接器的1端子和2端子连接。
（2）将中间桥接器的L1、L2、L3端子与电源的三根火线连接，将1、2、3端子分别与两个单控开关的1端子连接。
（3）将灯具的零线与电源的零线连接。
通过以上连接方式，两个单控开关就可以实现对一个灯具的控制。
三、注意事项在连接双控开关时，需要注意以下几点：1. 电源和灯具的电压必须一致，电流不能超过开关的额定电流。
2. 连接电线必须符合国家标准，电线截面积不能过小，接线必须牢固。
3. 连接前必须确认电源已经断电，以免发生电击事故。
电梯灯双控的接线方法电梯灯的双控接线方法有几种不同的方式，下面将详细介绍每种方法的原理和步骤。
方法一：单灯双控接线这种方法适用于只有一盏灯需要双控的情况。
步骤如下：1. 在电梯井口和电梯轿厢上都安装一个双控开关。
这两个双控开关分别命名为开关A和开关B。
2. 电梯井口灯的接线如下：电源线首先接入开关A的一个端口，开关A的另一个端口与灯线连接。
开关A的另一端口则与开关B的一个端口相连。
开关B的另一个端口再与灯线连接。
3. 电梯轿厢灯的接线与电梯井口灯类似：电源线通过开关A连接到灯线，开关A的另一个端口与开关B的一个端口相连，开关B的另一个端口再与灯线相连。
方法二：多灯双控接线这种方法适用于有多盏灯需要双控的情况。
步骤如下：1. 在电梯井口和电梯轿厢上都安装一个双控开关。
这两个双控开关分别命名为开关A和开关B。
2. 将电源线连接到开关A的一个端口。
然后将开关A的另一个端口依次与每盏灯的首端相连。
每盏灯的尾端再与开关B的一个端口相连。
3. 开关B的另一个端口也与每盏灯的首端相连。
通过以上的接线方法，无论是单灯还是多灯，都可以实现电梯灯的双控功能。
当任意一个双控开关被按下时，所连接的灯都会被打开或关闭，从而实现对电梯灯的控制。
需要特别注意的是，在进行接线时要确保所有的电源线、开关和灯线都处于断电状态。
接线完成后，应该仔细检查所有接线是否牢固，以免接线松动引发电路短路或其他安全隐患。
另外，根据不同的电梯类型和安全规范，实际的接线方法可能会有所不同。
为了确保安全，并且符合当地的电气安全标准，建议在进行接线操作前，先查阅电梯设备的相关说明书或咨询专业人士的意见。
