钢筋笼制作及吊装施工方案一、钢筋笼制作1、钢筋的加强箍制作专用的胎架,胎架用20mm厚钢板制作,在钢板上按钢筋笼的尺寸放出,严格按照按钢筋笼半径安装卡具,卡具采用钢筋头或角钢制作。
卡具不得少于16个,确保加劲箍的尺寸准确。
2、钢筋笼的加劲箍加工完成,经过检验合格后,在拼装场地上按照事先弹好的控制线进行固定,在加劲箍上焊接第一根主筋,焊接完成后拉通线检查其平直度,满足要求后,依次安装剩余主筋,剩余主筋安装采用直径20钢筋制作的专用扳手,扳手上卡具间长度为事先计算好的主筋间距,确保钢筋主筋间距一致。
具体做法如下图:3、钢筋笼主筋与螺旋筋之间均采用梅花点焊。
钢筋骨架现场组装,位置准确及焊接牢固,成型骨架架空堆放,经质检和监理检查合格后方可使用,并认真做好隐检记录。
桩身主筋保护层厚度为70mm,为保证桩身的混凝土和钢筋,同时避免钢筋笼吊装过程中贴靠护壁,造成保护层厚度不足或没有钢筋保护层,按照设计要求,采用Ⅱ级Φ12钢筋加工成如下图所示形状定位钢筋,51cm长,与主筋焊接,焊缝满足设计要求。
钢筋笼定位钢筋按照每2m一组,每组4根均匀设于桩基四周。
保护层垫铁沿钢筋笼间距每4m梅花型周圈布置4个。
钢筋笼骨架按设计要求的材料和尺寸加工,并加设强劲的内撑架,放入孔内后进行固定,支承系统对准中线防止骨架倾斜和移动。
二、吊放钢筋笼1、钢筋笼放入前应先绑好砂浆垫块,按设计要求焊接钢筋笼的定位钢筋。
2、钢筋笼起吊及运输过程中用一台汽车吊四点起吊法起吊,应保证整体、平直起吊。
笼子吊离地面后,利用重心偏移原理,通过起吊钢丝绳在吊车钩上的滑运并稍加人力控制,实现扶直,起吊转化为垂直起吊,以便入孔。
用吊车吊放,入孔时应轻放慢放,入孔不得强行左右旋转,严禁高起猛落、碰撞和强压下放。
遇阻碍要查明原因,进行处理,不得强行下放。
钢筋笼安装完毕以后,必须立即固定;钢筋笼安装严禁吊笼。
地连墙钢筋笼吊装专项方案一、前期准备工作1.安全评估:施工前应进行全面的安全评估,确定吊装过程中可能存在的危险因素,并采取相关措施加以防范和控制。
2.物料准备:准备好吊装所需的主机、起重设备、吊具等工具和材料,并确保其良好的工作状态和质量。
3.作业空间准备:清理吊装作业区域,确保没有堵塞物和其他障碍物,并划定安全操作区域。
4.人员准备:确保吊装操作人员经过专业培训,并熟悉相关操作规程。
二、吊装方案制定1.确定吊装方式:根据地连墙钢筋笼的构造和重量,确定适合的吊装方式,如起重机吊装、塔吊吊装或手动吊装等。
2.确定吊装点:根据地连墙钢筋笼的结构特点和施工要求,确定合适的吊装点,确保钢筋笼在吊装过程中保持平衡和稳定。
3.确定吊装顺序:根据施工进度和钢筋笼的位置,确定吊装的顺序,使施工过程高效有序,并减少重复搬运的次数。
三、吊装操作流程1.吊装前的检查:-检查起重设备的安全性能和负载能力,确保符合吊装要求。
-检查吊具的完整性和使用状态,确保满足吊装的需要。
-检查吊装点的固定情况和承重能力,确保吊装安全。
2.吊装过程:-严格按照安全操作规程进行吊装,确保固定钢筋笼的吊装安全和顺利进行。
-用吊具将钢筋笼悬吊到指定位置,保持吊装过程中的平衡和稳定。
-用专用工具将钢筋笼固定在满足施工要求的位置,确保连接墙的稳定性和安全性。
-在吊装过程中及时进行检查和调整,确保吊装的质量和安全。
四、安全措施1.周密的计划:事先制定吊装方案,并在吊装前进行全面的安全评估,明确吊装的具体步骤和注意事项。
2.严格的操作规程:严格按照安全操作规程进行吊装操作,不得擅自修改或忽视操作规程。
3.安全防护措施:吊装过程中,应配备必要的安全防护措施,如安全帽、安全网、警示标识等。
4.检查和维护:定期对起重设备和吊具进行检查和维护,确保其良好的工作状态和使用性能。
以上是地连墙钢筋笼吊装专项方案的主要内容,根据具体的施工情况和要求,还需结合实际情况进行调整和完善。
钢筋笼起重吊装专项施工方案一、工程概况本项目为钢筋笼起重吊装工程,工程地点位于XXX地区,主要工程内容包括钢筋笼的制作、运输及吊装。
工程规模为XXX平方米,工程周期预计为XX个月。
本工程钢筋笼最重达到XX吨,最高吊装高度为XX米,吊装难度较大,安全风险较高。
二、吊装管理(一)、吊装施工组织流程1. 吊装前准备:包括吊装设备、工器具检查、吊装现场环境检查、安全防护措施落实等。
2. 吊装方案制定:根据工程特点、设备性能、现场条件等,编制详细的吊装方案,并进行审批。
3. 吊装作业指导:对吊装作业人员进行安全技术交底,明确吊装作业流程、要求及注意事项。
4. 吊装作业实施:按照吊装方案进行吊装作业,确保作业安全、高效、顺利进行。
5. 吊装作业监控:对吊装作业过程进行实时监控,发现问题及时处理。
6. 吊装作业验收:吊装完成后,组织相关人员进行验收,确保吊装质量符合要求。
(二)、现场吊装组织机构1. 项目经理:负责整个吊装工程的组织、协调、管理工作。
2. 技术负责人:负责吊装方案制定、技术指导、质量监督等工作。
3. 安全员:负责吊装现场的安全管理、隐患排查、事故处理等工作。
4. 吊装班长:负责现场吊装作业的具体指挥、协调、管理工作。
5. 吊车司机:负责吊车的操作、维护、保养等工作。
6. 现场作业人员:负责吊装作业的辅助工作,如挂钩、捆绑、指挥等。
(三)、管理职责1. 项目经理:负责组织项目团队,制定吊装计划,协调各方资源,确保工程进度、质量、安全。
2. 技术负责人:负责吊装方案的设计、审批,提供技术支持,解决吊装过程中的技术问题。
3. 安全员:负责现场安全检查、安全教育、事故预防,确保吊装作业安全。
4. 吊装班长:负责现场吊装作业的组织、指挥、协调,确保吊装作业顺利进行。
5. 吊车司机:严格遵守操作规程,保证吊车安全、高效运行。
6. 现场作业人员:服从指挥,严格遵守安全操作规程,确保吊装作业安全、顺利进行。
三、工器具的选用1. 吊车:根据钢筋笼的重量、吊装高度及现场条件,选用合适的吊车。

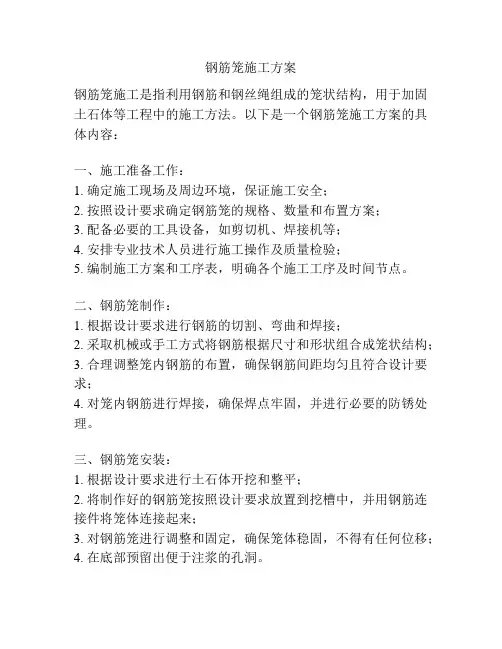

钢筋笼施工方案钢筋笼施工是指利用钢筋和钢丝绳组成的笼状结构,用于加固土石体等工程中的施工方法。
以下是一个钢筋笼施工方案的具体内容:一、施工准备工作:1. 确定施工现场及周边环境,保证施工安全;2. 按照设计要求确定钢筋笼的规格、数量和布置方案;3. 配备必要的工具设备,如剪切机、焊接机等;4. 安排专业技术人员进行施工操作及质量检验;5. 编制施工方案和工序表,明确各个施工工序及时间节点。
二、钢筋笼制作:1. 根据设计要求进行钢筋的切割、弯曲和焊接;2. 采取机械或手工方式将钢筋根据尺寸和形状组合成笼状结构;3. 合理调整笼内钢筋的布置,确保钢筋间距均匀且符合设计要求;4. 对笼内钢筋进行焊接,确保焊点牢固,并进行必要的防锈处理。
三、钢筋笼安装:1. 根据设计要求进行土石体开挖和整平;2. 将制作好的钢筋笼按照设计要求放置到挖槽中,并用钢筋连接件将笼体连接起来;3. 对钢筋笼进行调整和固定,确保笼体稳固,不得有任何位移;4. 在底部预留出便于注浆的孔洞。
四、钢筋笼注浆:1. 选用适量的注浆材料,并按照设计要求进行比例配制;2. 利用注浆泵将注浆材料注入到钢筋笼孔洞中;3. 在注浆过程中进行振动或晃动钢筋笼,以使注浆材料充分填满笼内的空隙;4. 待注浆材料凝固后进行质量检测,确保注浆效果满足要求。
五、收尾工作:1. 清理施工现场,确保环境整洁;2. 对施工过程中的各项数据进行整理和记录;3. 对施工质量进行检验和验收,确保符合设计要求;4. 完成相关的文件整理工作,做好施工档案。
以上是钢筋笼施工方案的主要内容,施工人员在操作中要严格按照相关规范和要求进行施工,确保施工质量和安全。
地下连续墙钢筋笼吊装安全施工专项方案一、工程概述二、施工准备1.了解工程现场情况,包括地下连续墙的深度、宽度、长度等,及周围环境条件。
2.设计施工方案,包括吊装方案、固定方案等。
3.准备所需的吊装设备、工具和安全设施。
4.培训施工人员,包括吊装人员、监工等,熟悉施工方案及相关操作规程。
三、安全措施1.吊装设备的检查和维护:确保吊装设备符合国家相关标准,检查设备的稳定性、承载能力等,并进行定期维护和保养。
2.安全工具和设备的准备:包括安全帽、安全绳、安全网等,为吊装人员提供必要的个人防护设备。
3.工作区域的设置:在吊装作业区域周围设置警示标志、警戒线等,避免非相关人员进入施工区域,确保作业安全。
4.现场安全防护:设置防护网,防止钢筋笼掉落,同时在作业现场设置专人监督,确保吊装过程中的安全。
5.钢筋笼吊装的稳固:在吊装钢筋笼的过程中,使用合适的吊装绳索,将钢筋笼固定住,避免倾倒或下滑。
6.吊装时的操控:吊装过程中,应有专人负责操控吊装设备,确保钢筋笼的平稳吊装,避免发生意外。
四、施工流程1.区域划定:根据设计图纸确定地下连续墙的施工区域,进行界定,并设置相关警示标志。
2.钢筋笼的加固与检查:在吊装前,钢筋笼的质量需经过专项检查,确保钢筋笼的质量达到要求。
3.吊装准备:将吊装架搭建在适当的位置,检查其稳定性,并进行相关固定。
4.钢筋笼的吊装:根据吊装方案进行操作,使用吊装设备将钢筋笼稳固吊装,同时使用绳索进行加固,避免倾倒或下滑。
5.钢筋笼的固定:将吊装好的钢筋笼放置在设计位置上,并进行临时固定。
6.吊装结束后的检查:吊装完毕后,对设备、现场进行检查,确保吊装过程中没有人员受伤、设备没有损坏。
7.施工记录:对吊装过程中的关键数据和问题进行记录,为后续施工提供参考。
五、紧急处理措施1.一旦发生意外事故,立即组织施救人员进行紧急救援。
3.对事故原因进行调查,总结经验教训,进一步加强施工安全管理。
以上是一个地下连续墙钢筋笼吊装安全施工专项方案的示例,实际施工过程中,还需要根据具体工程情况进行进一步的细化和完善,以确保施工安全。
一、编制目的为确保钢筋笼吊装施工过程中的安全、高效、优质,特制定本专项方案。
本方案旨在明确钢筋笼吊装施工的技术要求、安全措施、施工流程及质量标准,为施工人员提供明确的指导。
二、适用范围本方案适用于各类建筑、桥梁、隧道等工程中钢筋笼的吊装施工。
三、施工准备1. 施工人员:组织专业吊装施工队伍,确保施工人员具备相应的资质和经验。
2. 施工设备:根据吊装钢筋笼的重量、尺寸和高度,选择合适的起重设备,如汽车吊、履带吊等。
3. 施工材料:准备吊装所需的钢丝绳、卸扣、吊索具等材料。
4. 施工场地:确保施工场地平整、开阔,满足吊装作业需求。
四、施工工艺1. 钢筋笼制作:按照设计要求,制作符合规格的钢筋笼,确保钢筋笼的尺寸、形状、重量等符合要求。
2. 吊装前准备:对吊装设备进行检查、调试,确保其性能良好;对施工人员进行技术交底,明确施工要求、安全措施等。
3. 吊装作业:(1)确定吊点:根据钢筋笼的重量、尺寸和起重设备的性能,合理确定吊点位置。
(2)设置吊索具:根据吊点位置,设置钢丝绳、卸扣、吊索具等,确保吊装过程中钢筋笼的稳定性。
(3)吊装:采用双机抬吊法进行吊装,确保钢筋笼平稳起吊。
(4)吊装过程:在吊装过程中,密切监控钢筋笼的受力状况,防止发生变形、倾斜等现象。
(5)就位:将钢筋笼平稳放置在预定位置,确保其与模板、支撑等结构紧密连接。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 吊装过程中,严禁人员进入吊装区域。
3. 吊装设备必须经过安全检验,确保其性能良好。
4. 吊装过程中,密切监控钢筋笼的受力状况,防止发生变形、倾斜等现象。
5. 吊装完成后,对钢筋笼进行检查,确保其位置、尺寸、形状等符合要求。
六、质量标准1. 钢筋笼的尺寸、形状、重量等应符合设计要求。
2. 吊装过程中,钢筋笼的稳定性、受力状况良好。
3. 钢筋笼就位后,其位置、尺寸、形状等应符合设计要求。
4. 施工过程中,确保施工质量,避免出现质量缺陷。
基坑围护工程地连墙钢筋笼吊装专项施工方案一、项目概述基坑围护工程是土木工程的一项重要工作,其目的是为了防止基坑土体塌方和洪水等自然灾害对基坑内部的影响,保证施工安全和工程质量。
基坑围护工程地连墙钢筋笼是基坑围护的重要组成部分,其承受着地压力和水压力的作用,并与土体发生相互作用。
二、施工前准备1.制定施工方案:根据工程设计,制定地连墙钢筋笼吊装专项施工方案,明确吊装方案、吊点位置、吊装机械及设备、安全措施等。
2.准备材料和设备:准备好所需的钢筋、蓝色保护膜、钢筋筐、链条、吊具等材料和设备。
3.组织人员:组织施工人员,包括吊装工、监理工、安全员等,进行专项培训,确保施工人员具备相关技术和安全知识。
4.安全措施:制定完善的安全措施,包括设置防护栏杆、安装警示标志、备足个人防护用品等。
三、施工工艺及措施1.钢筋笼制作:根据设计图纸和规格要求,将钢筋按要求弯曲、剪切等加工,制作成笼状结构,并用钢线绑扎好。
2.钢筋笼蓝色保护膜处理:为了保护钢筋笼不被地下水腐蚀,需要对钢筋笼进行蓝色保护膜处理,保证其耐久性和使用寿命。
3.吊装准备:使用起重机械将钢筋笼吊装到预定位置,按照设计要求进行定位,确保吊装位置准确。
4.吊装过程控制:吊装过程中要注意控制吊装速度和力度,使钢筋笼平稳垂直降落至预定位置。
5.检查和验收:吊装完毕后,对吊装的钢筋笼进行检查和验收,确保符合设计要求和施工规范。
6.固定处理:将吊装好的钢筋笼进行固定处理,保证其稳定性,可以采用临时钢支撑、锚杆等方式进行固定。
7.安全防护措施:在吊装过程中,要严格执行安全操作规范,确保施工人员的人身安全。
四、施工安全注意事项1.吊装过程中,需合理设置吊点,保证吊装平稳安全。
2.吊装机械设备必须经过检测合格,并有资质的操作人员进行操作。
3.吊装过程中,现场人员要始终保持警惕,及时预防和处理各类事故隐患。
4.吊装过程中,定期检查起重机械和吊具的使用状况,及时发现并排除隐患。
抗滑桩施工方案一、钢筋工程1钢筋制作钢筋制作安装分为井口以下和地面以上2个部分。
1、钢筋原材料质量控制A、所有入场钢筋必须使用国家大厂产品,要求出厂合格证、质保书与实物钢号、炉号、吊牌相符才能验收;进场后按规范规定进行见证抽检,复检合格才可用于结构工程。
B、本工程属抗震设计,钢筋除力学机械性能满足规范外,并且满足抗震要求。
2、钢筋制作、加工a、钢筋制作严格按规范要求进行。
b、钢筋扎制①钢筋直径小于Ф22采用绑扎接头时,搭接长度应符合规范要求,接头位置相互错开.②箍筋与受力钢筋垂直,箍筋弯钓叠合处,应沿受力钢筋方向错开设置。
③钢筋根数、直径、品种、型号、间距、位置符合设计要求。
④钢筋绑扎的质量要求必须达到规范规定要求。
3、钢筋的下料及堆放A型和B型桩钢筋均采用地面制作孔内安装。
钢筋下料对焊成整长配料,焊好的料运到孔边,按箍筋分格内的主筋规格分组堆放。
4、钢筋焊接a、原材料焊接为闪光对焊,水平钢筋焊接接头为手工电弧焊,竖向钢筋焊接接头为电渣压力焊。
b、焊工必须有焊工操作证明,入场后需进行试验,工艺焊接(型式检验)符合要求后,方可正式上岗进行工程焊接。
C、钢筋安装1、桩顶标高,嵌岩深度严格按设计图要求,钢筋笼长度按实际深度减2倍保护层厚度。
2、钢筋笼制作严格按设计图和总说明构造要求制作。
3、孔内安装时先在成型的桩边搭设90CM高架子,每边下放焊好的整长螺纹钢筋,短边每边下放2根,长边每边下放3根作为箍筋就位定位筋,集束钢筋要错开焊缝,点焊或者帮扎成束,定位钢筋放入后上端弯钩焊于架体上并开始吊车放入箍筋,并按照设计将箍筋点焊于定位钢筋上,由下而上成型箍筋网。
4、钢筋笼在孔上部分需预留孔洞。
5、钢筋吊装箍筋成型后用25吨吊车放入主筋。
桩主筋就位按箍筋的自然分类规格分捆起吊,并每隔2M捆扎一次,防止其散乱.主筋下放至桩底完成,下五组钢筋工均匀分布在桩孔内,分开吊入的主筋,按间距并绑扎临时固定几点,最后由下而上逐点绑扎定型。
钻孔灌注桩钢筋笼吊装专项方案目录一、前言 (2)1.1 编制目的 (2)1.2 编制依据 (3)二、工程概况 (4)2.1 工程简介 (5)2.2 工程特点 (5)三、钢筋笼制作与安装要求 (6)3.1 钢筋笼材料 (7)3.2 钢筋笼加工 (7)3.3 钢筋笼安装 (9)四、吊装设备选择及布置 (10)4.1 吊装设备选择 (11)4.2 吊装设备布置 (11)五、吊装工艺流程 (12)5.1 吊装前的准备工作 (13)5.2 吊装过程中的注意事项 (14)5.3 吊装后的检查与验收 (15)六、安全措施 (16)6.1 安全防护措施 (18)6.2 应急预案 (18)七、施工进度计划与资源配置 (19)7.1 施工进度计划 (21)7.2 施工人员及物资资源配置 (21)八、风险评估与应对措施 (22)8.1 风险因素分析 (23)8.2 应对措施 (25)一、前言随着现代建筑事业的不断发展,高层建筑、大型桥梁、地下工程等复杂结构逐渐增多,桩基础作为其重要的支撑结构,其质量直接关系到整个工程的安全和稳定性。
钻孔灌注桩作为一种常见的桩基础形式,具有施工速度快、适应性强等优点,已广泛应用于各类工程中。
在实际施工过程中,钻孔灌注桩钢筋笼吊装环节往往存在一定的安全风险和技术难点,如吊装过程中钢筋笼变形、失稳,以及与孔壁的摩擦等问题。
为确保钻孔灌注桩钢筋笼吊装施工的安全顺利进行,制定一套科学合理的专项方案显得尤为重要。
本专项方案旨在通过对钻孔灌注桩钢筋笼吊装过程中的各种风险因素进行深入分析,提出针对性的预防措施和解决方案。
结合工程实际情况,详细阐述钢筋笼吊装前的准备工作、吊装过程中的技术要点及安全保障措施等内容,为施工现场提供明确的技术指导和操作指南。
在实施本专项方案时,应严格遵守国家相关法律法规和行业标准,确保施工质量和安全。
参建各方应加强沟通协作,共同推进钻孔灌注桩钢筋笼吊装工作的顺利进行,为工程的顺利实施奠定坚实基础。
灌注桩钢筋笼制作及安装施工方案
灌注桩又称灌注桩基础或灌注桩基,是一种常见的工程施工方式,特别适用于
各种岩层地质条件下的基础处理。
在灌注桩的制作和安装过程中,钢筋笼的制作是一个非常关键且重要的步骤,因为钢筋笼的质量直接关系到整个基础工程的安全和稳定性。
钢筋笼的制作步骤:
1.材料准备:选用符合设计要求的钢筋,并按照设计要求进行切割和
加工。
2.焊接:根据设计图纸要求将钢筋进行焊接,确保焊接牢固、连接紧
密。
3.校核:对焊接后的钢筋笼进行校核,确保尺寸和数量符合设计要求。
4.调整:对校核后发现有误差的地方进行调整,保证钢筋笼的准确性。
5.防锈处理:进行防锈处理,确保钢筋笼不受氧化腐蚀。
钢筋笼的安装施工方案:
1.基坑开挖:根据设计要求,在地面上开挖符合要求的基坑。
2.底板处理:在基坑底部进行处理,确保基坑底部平整并符合施工要
求。
3.安装钢筋笼:将制作好的钢筋笼运输至基坑内,根据设计要求安装
在规定位置。
4.灌浆混凝土:在钢筋笼的周围进行灌浆混凝土,填充钢筋笼与基坑
之间的空隙。
5.养护:完成灌浆作业后,对基础进行充分养护,确保混凝土的强度
和稳定性。
6.验收:进行验收,确保基础工程符合设计要求和安全标准。
通过以上制作和安装施工方案,可以保证灌注桩钢筋笼的质量和稳定性,为工
程的顺利进行提供了重要保障。
抗滑桩施工方案一、钢筋工程1钢筋制作钢筋制作安装分为井口以下和地面以上2个部分。
1、钢筋原材料质量控制A、所有入场钢筋必须使用国家大厂产品,要求出厂合格证、质保书与实物钢号、炉号、吊牌相符才能验收;进场后按规范规定进行见证抽检,复检合格才可用于结构工程。
B、本工程属抗震设计,钢筋除力学机械性能满足规范外,并且满足抗震要求。
2、钢筋制作、加工a、钢筋制作严格按规范要求进行。
b、钢筋扎制①钢筋直径小于Ф22采用绑扎接头时,搭接长度应符合规范要求,接头位置相互错开。
②箍筋与受力钢筋垂直,箍筋弯钓叠合处,应沿受力钢筋方向错开设置。
③钢筋根数、直径、品种、型号、间距、位置符合设计要求。
④钢筋绑扎的质量要求必须达到规范规定要求。
3、钢筋的下料及堆放A型和B型桩钢筋均采用地面制作孔内安装。
钢筋下料对焊成整长配料,焊好的料运到孔边,按箍筋分格内的主筋规格分组堆放。
4、钢筋焊接a、原材料焊接为闪光对焊,水平钢筋焊接接头为手工电弧焊,竖向钢筋焊接接头为电渣压力焊。
b、焊工必须有焊工操作证明,入场后需进行试验,工艺焊接(型式检验)符合要求后,方可正式上岗进行工程焊接。
C、钢筋安装1、桩顶标高,嵌岩深度严格按设计图要求,钢筋笼长度按实际深度减2倍保护层厚度。
2、钢筋笼制作严格按设计图和总说明构造要求制作。
3、孔内安装时先在成型的桩边搭设90CM高架子,每边下放焊好的整长螺纹钢筋,短边每边下放2根,长边每边下放3根作为箍筋就位定位筋,集束钢筋要错开焊缝,点焊或者帮扎成束,定位钢筋放入后上端弯钩焊于架体上并开始吊车放入箍筋,并按照设计将箍筋点焊于定位钢筋上,由下而上成型箍筋网。
4、钢筋笼在孔上部分需预留孔洞。
5、钢筋吊装箍筋成型后用25吨吊车放入主筋。
桩主筋就位按箍筋的自然分类规格分捆起吊,并每隔2M捆扎一次,防止其散乱。
主筋下放至桩底完成,下五组钢筋工均匀分布在桩孔内,分开吊入的主筋,按间距并绑扎临时固定几点,最后由下而上逐点绑扎定型。
6、钢筋固定剔打护壁露出钢筋,将∠63*5角钢焊接在两端的护壁钢筋上,间距500mm,将分布在箍筋内部的悬空竖筋固定在角钢上,发生工作量以现场签证为准。
7、操作平台搭设为了方便钢筋安装,在孔内每间隔2米用角钢固定在护壁上,搭设操作平台,上面铺设脚手架钢管和跳板、25厚木板,以方便工人操作,发生工作量以现场签证为准。
孔桩基础周围均为回填土,在搭设脚手架,先将柱基础周围的回填土平整夯实,且为了控制脚手架发生局部沉降,保证脚手架的稳定性及砼的质量,脚手架立杆底用100×100mm的木垫板,采用满堂脚手架。
脚手架的搭设顺序:摆放扫地杆(帖近地面的大横杆)——逐根树立立杆,随即与扫地杆扣紧——装扫地小横杆并与立杆或扫地杆扣紧——安第一步大横杆(与各立杆扣紧)——安装第一步小横杆——第二步大横杆——第二步小横杆——加设斜撑杆(上端与第二步大横杆扣紧)——第三、四步大横杆和小横杆——立杆——设剪刀撑——铺脚手板。
为了使作业人员上下方便,在脚手架旁附搭一条通道,通道搭成之字形斜道,并在拐弯处设置平台。
斜道宽度为1.5m,坡度为1:3,拐弯平台宽度为2m,斜道两侧及拐弯平台外围设1m的防护栏杆及高180mm的挡脚板并挂安全网,斜道脚手板上钉防滑木条,其厚度为20—30mm,间距不大于300mm。
8、钢筋保护层措施由于钢筋笼长度超长,重量超重,不能采用常规的留保护层垫块的方法,因此我们采用焊接短钢筋柱的方法,在钢筋笼底部,周围以Ф25、15cm 短钢筋点焊保证保护层厚度达到设计要求。
四周再以Ф25、15cm短钢筋间隔800对钢筋笼进行固定,防止浇筑过程中变形,移位.(工作量见附表)。
9、井口以上部分钢筋安装井口以上部分钢筋的接头采用竖焊连接,接头长度按规范规定错缝。
在井口周围搭设钢架管直至桩顶部,用来支撑上部的定位钢筋,其余步骤同孔内安装相同。
为防止钢管架倒塌,必须搭设多排管架,四周支撑牢固。
10、坑内钢筋绑扎采取的措施①、沿抗滑桩基坑周围2.1m范围内搭设架杆,立杆间距为1.25m,在离地面为2m处设一排横杆,在横杆上铺设4根工字钢,在有工字钢处采用双立杆用以将工字钢抬住,并将工字钢夹紧,在上面搭设操作平台。
并在距地面200mm高度处设扫地杆,为保证架子的稳定,在架子另三个方向设置剪刀撑,剩下一个方向作为施工时所用的进出口。
在工字钢上用钢丝绳悬挂钢筋绑扎操作平台,供提升和降低操作平台使用,计划使用16#工字钢2.5m×4×5=50m,该部分工字钢只能作一次性使用。
的钢筋焊接在一起,做成300mm,③、操作平台、吊架、钢丝绳和手动葫芦一起组成操作系统。
计划使用8t的手动葫芦21个,钢丝绳防滑卡21个,承受8t拉力的钢丝绳1000m,承受1t拉力的钢丝绳1000m。
11、架子工程(1)回填土平整夯实,且为了控制脚手架发生局部沉降,保证脚手架的稳定性及砼的质量,脚手架立杆底用100×100mm的木垫板。
(2)钢筋笼高11m,每根孔桩之间有挡土板相连,脚手架必须牢固稳定。
○1将立杆横距由常规的1.5m加密到0.75m,立杆纵距由通常的1.8m加密到0.6m,利于分散立杆的荷载。
○2横杆的步距由常规下的1.8m加密到0.9m,利于将钢筋笼模板箍紧,防止钢筋笼浇筑时胀模的情况出现。
剪刀撑每隔3m设一道,每道剪刀撑联系4根立杆,且沿架高连续布置,在相邻两排剪刀撑之间,每隔3m高加设一组长剪刀撑,剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆扣紧外,中间增加三个旋转扣件,搭接长度设为1m。
架杆排数增加到6排,架体宽度增加到7.2m,利于架体稳定,控制架体倾斜。
在浇筑桩混凝土和绑钢筋时桩顶搭设操作平台,操作平台满铺脚手板。
脚手架的搭设顺序:摆放扫地杆(帖近地面的大横杆)——逐根树立立杆,随即与扫地杆扣紧——装扫地小横杆并与立杆或扫地杆扣紧——安第一步大横杆(与各立杆扣紧)——安装第一步小横杆——第二步大横杆——第二步小横杆——加设斜撑杆(上端与第二步大横杆扣紧)——第三、四步大横杆和小横杆——立杆——设剪刀撑——铺脚手板。
由于抗滑桩高达11m,为了使作业人员上下方便,在脚手架旁附搭一条通道,通道搭成之字形斜道,并在拐弯处设置平台。
斜道宽度为1.5m,坡度为1:3,拐弯平台宽度为2m,斜道两侧及拐弯平台外围设1m的防护栏杆及高180mm的挡脚板并挂安全网,斜道脚手板上钉防滑木条,其厚度为20—30mm,间距不大于300mm。
二、混凝土工程1、原材料要求:a、水泥水泥应采用指定的旋窑水泥,要求具有出厂合格证等质保资料,并应对其品种、标号、包装、出厂日期等进行检查合格后方可进场,进场后按规范规定进行见证抽检,复检合格后才可用于工程中。
b、河砂、石子亦按规定要求进行送检。
2、砼配合比提前将现场所用材料送试验进行试配。
3、配合比要进行换算扣除含水率,按施工配合比计量投料。
4、砼为商品砼,人工浇注,机械振捣。
5、砼落度控制在设计规范要求以内。
6、砼浇注前基槽坑须清理干净无积水杂物,经监理、业主检查认定,并办理质量记录和签字后,方可浇注砼。
7、每次浇注砼,由监理见证留试件组数。
8、砼每次浇注,振捣每500MM一层,不得漏振,达到砼质量密实,外光、轴线、标高位置准确。
9、在井口以上部分的砼养护需搭养护管,采用主管ф50,支管采用DN20,搭设至桩顶。
桩身砼浇注1、桩身砼浇注工艺流程a、抽水清孔当监理对钢筋进行了隐蔽验收后,立即组织人员将基坑内积水抽干,井底垃圾、泥浆清理干净,做好砼浇注准备。
b、监理验收清孔工作完毕后,通知监理进行隐蔽前验收,内容包括复检钢筋,井内清理状况及砼浇注准备状况。
监理验收合格后签署《混凝土浇灌许可证》,这样就可进行砼浇灌工作了。
c、混凝土浇灌当监理签署《混凝土浇灌许可证》后,即组织桩身砼浇灌。
(1)按照实验室配合比直接由砼厂家供应商品砼,用罐车运至桩边,用输送泵浇注砼。
(2)混凝土运输采用混凝土泵,当桩深度大于2米时,采用串筒将砼送入桩内。
当串筒长度大于10m以上时,串筒应在井内采取措施固定,并内设减速装置,以防止混凝土产生离析,影响桩砼质量。
罐车直接将砼放入串筒。
混凝土采用插入式振捣器分层振捣密实,分层厚度不得大于50cm。
混凝土振捣时应采用“快插慢抽”的方法,振捣程度以肉眼观察无气泡排出混凝土,表面泛出浓浆为准。
振捣器插入半径以不大于40cm为宜。
采用此法直至混凝土浇到设计标高为止,地面以上桩混凝土浇筑速度需放慢以利于其在凝结的过程中放热。
浇注砼时应及时向井内输送压缩空气,以及时排出砼产生的热量,保证工人的安全,发生工作量以现场签证为准。
(3)砼浇筑完毕后,应加盖草垫洒水养护采用10#铁丝绑扎紧,并采用长螺栓箍紧。
由于井口以上桩身有11m高,在浇注桩顶时预埋10mm的钢板,混凝土浇注完毕后需在上面搭设爬梯,爬梯焊在预埋的铁件上,以利于爬梯的稳定(所用量见附表)。
(4)砼浇筑完毕7天后,由试件工将桩身砼早期强度报告作出,以推论砼的最终强度,并组织对桩结构进行低应变检测。
2、砼浇注:砼为预拌砼,坍落度应符合JGJ/T10—95规程要求。
由于属于大体积混凝土,必须在混凝土中加入抗裂剂和缓凝剂。
抗滑桩一次浇注成型,不得留施工缝。
按规范JGJ94—94留足试件。
桩必须作检测试验合格以后,方可上进入下一工序的施工。
3、混凝土养护在混凝土浇注完毕后需采用主管ф50支管DN20的管道架设至桩顶用于混凝土养护(需用量见附表)。
桩身采用草席养护,用10#铁丝绑扎在桩身上。
预计需用去铁丝3822m,草席3528m2。
3、挡土板施工设计上要求先施工抗滑桩,后施工挡土板,抗滑桩施工时预留插筋与挡土板连接。
当抗滑桩施工完毕后,在地面上放出挡土板的灰线两边留500的作业面,下挖12米即到达挡土板底标高位置,然后立即用细石砼封闭基槽,开始挡土板和作业,第三节挡土板同冠梁同时浇筑。
施工步骤:测量放线搭架扎筋验收关模支模浇挡墙砼养护4、挡板基槽开挖a. 放出挡板轴线,根据基础断面尺寸放出挡板边线,禁止撒灰线开挖。
拉广线用铁钻在地上划线或凿线。
最好将地面垫层砼浇后在垫层上放出轴线及基础边线、框线、弹墨线开挖。
其中B-C段因原有部分挡土墙挖挡板基槽时需放1:0.4的坡度。
如果在深挖的过程中出现跨塌等现象时可考虑在边坡上每隔2m打锚杆,采用挂网水泥沙浆做护壁。
b. 土石挖出,及时运至指定地点或运走,不得堆在沟槽旁。
c. 基槽排水,采用机械抽水。
在垫层上测量放线,放出挡板基轴线,边线、标高并用油漆做出明显标记于基槽岩壁上和砼找平层上。
如果在开挖的过程中遇到岩石部分,岩石部分为原槽浇注砼。
不管原槽或立模浇砼,在浇砼前,必须将挡板竖向插筋固定牢固不得位移,用钢管支撑夹死。
