离心式压缩机试车记录

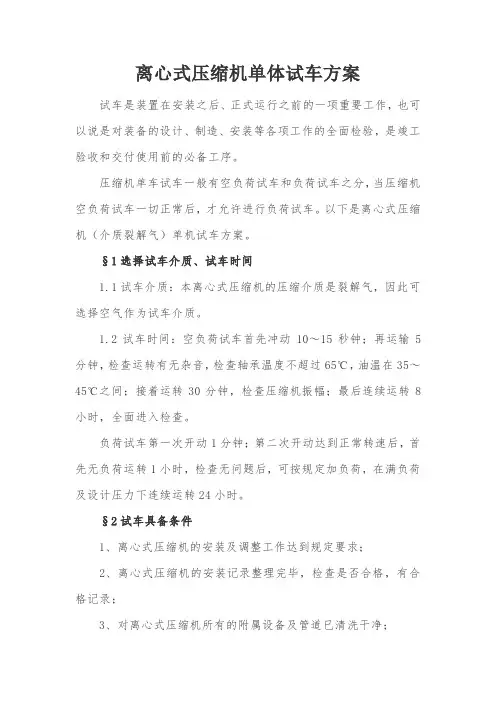

离心式压缩机单体试车方案试车是装置在安装之后、正式运行之前的一项重要工作，也可以说是对装备的设计、制造、安装等各项工作的全面检验，是竣工验收和交付使用前的必备工序。

压缩机单车试车一般有空负荷试车和负荷试车之分，当压缩机空负荷试车一切正常后，才允许进行负荷试车。

以下是离心式压缩机（介质裂解气）单机试车方案。

§1选择试车介质、试车时间1.1试车介质：本离心式压缩机的压缩介质是裂解气，因此可选择空气作为试车介质。

1.2试车时间：空负荷试车首先冲动10～15秒钟；再运输5分钟，检查运转有无杂音，检查轴承温度不超过65℃，油温在35～45℃之间；接着运转30分钟，检查压缩机振幅；最后连续运转8小时，全面进入检查。

负荷试车第一次开动1分钟；第二次开动达到正常转速后，首先无负荷运转1小时，检查无问题后，可按规定加负荷，在满负荷及设计压力下连续运转24小时。

§2试车具备条件1、离心式压缩机的安装及调整工作达到规定要求；2、离心式压缩机的安装记录整理完毕，检查是否合格，有合格记录；3、对离心式压缩机所有的附属设备及管道已清洗干净；4、内部机件无损，质量符合要求；5、离心式压缩机技术资料齐全准确；6、安全附件校验合格，齐全完整；7、试车现场照明、电源准备齐全，现场清洁无障碍物；8、全面复查汽缸盖、汽缸、机身、十字头、连杆、轴承盖等紧固件，应已紧固和连锁。

§3试车前检查项目3.1空负荷试车前检查项目：1、启动冷却、润滑系统，检查其运转是否正常；2、检查盘车装置，是否处于压缩机启动所要求的位置；3、检查放空阀是否打开；4、检查各调节阀，控制阀，仪表工具等是否合格可用；5、检查各供油点漏油情况。

3.2负荷试车前检查项目：1、检查主蒸汽管线，各法门应严密，开关灵活，各排凝点排尽冷凝水，确保主蒸汽温度和压力；2、试车冷凝冷却系统达到正常；3、按润滑油管理制度规定加油并启动辅助润滑油泵，调油压至0.1～0.15MPa。

离心式压缩机单机试车记录SB-11-1
工程名称
工程编号
单位工程明名称
试车类别
空、满
试车日期
启动时刻
时分
连续运转时间
环境温度
试车介质
启动电流
工作介质
停机惰走时间
运行记录时刻
入口
压力（MPa）
温度℃
出口
压力（MPa）
温度℃பைடு நூலகம்
轴承温度℃
前
后
双振幅振动值（µm）
轴位移值（mm）
润滑油
压力（MPa）
入口温度℃
出口温度℃
密封油压（MPa）
动力油压（MPa）
气封压力（MPa）
冷却水
入口压力（MPa）
入口温度℃
出口温度℃
施工单位
监理（建设）单位
施工班（组）长：
项目技术负责人：
年月日
监理工程师
（建设单位项目代表）：
年月日
离心式压缩机单机试车记录（续表）SB-11-1
电机
电压（V）
电流（A）
温度（℃）
轴向
定子
双振幅
振动值（µm）
轴向
水平
垂直
变速机
轴承温度（℃）
双振幅
振动值（µm）
轴向
水平
垂直
保安连锁系统试验情况：
试车后检查情况：
结论：
施工单位
监理（建设）单位
施工班（组）长：
项目技术负责人：
年月日
监理工程师
（建设单位项目代表）：
年月日
说明：在“结论”中填写机器满足设计及有关技术文件要求的程度。

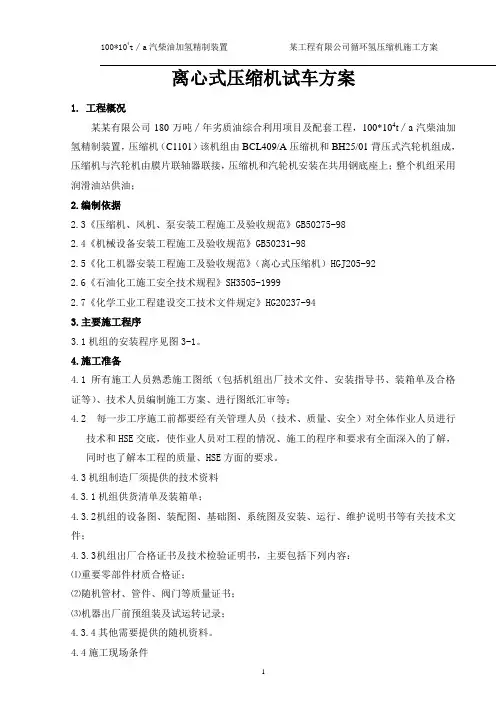

离心式压缩机试车方案1.工程概况某某有限公司180万吨∕年劣质油综合利用项目及配套工程，100*104t∕a汽柴油加氢精制装置，压缩机（C1101）该机组由BCL409/A压缩机和BH25/01背压式汽轮机组成，压缩机与汽轮机由膜片联轴器联接，压缩机和汽轮机安装在共用钢底座上；整个机组采用润滑油站供油；2.编制依据2.3《压缩机、风机、泵安装工程施工及验收规范》GB50275-982.4《机械设备安装工程施工及验收规范》GB50231-982.5《化工机器安装工程施工及验收规范》（离心式压缩机）HGJ205-922.6《石油化工施工安全技术规程》SH3505-19992.7《化学工业工程建设交工技术文件规定》HG20237-943.主要施工程序3.1机组的安装程序见图3-1。

4.施工准备4.1 所有施工人员熟悉施工图纸（包括机组出厂技术文件、安装指导书、装箱单及合格证等）、技术人员编制施工方案、进行图纸汇审等；4.2每一步工序施工前都要经有关管理人员（技术、质量、安全）对全体作业人员进行技术和HSE交底，使作业人员对工程的情况、施工的程序和要求有全面深入的了解，同时也了解本工程的质量、HSE方面的要求。

4.3机组制造厂须提供的技术资料4.3.1机组供货清单及装箱单；4.3.2 机组的设备图、装配图、基础图、系统图及安装、运行、维护说明书等有关技术文件；4.3.3 机组出厂合格证书及技术检验证明书，主要包括下列内容：⑴重要零部件材质合格证；⑵随机管材、管件、阀门等质量证书；⑶机器出厂前预组装及试运转记录；4.3.4其他需要提供的随机资料。

4.4施工现场条件4.4.1基础施工完，混凝土强度达到设计强度75%以上，并复查合格；4.4.2现场内土建施工基本结束，所有杂物已清除；4.4.3起重机安装调试完，并试运行合格；4.4.4施工用电、水、气和照明已接通；4.4.5施工机具、材料准备齐全，并满足使用要求；12. 单机试车和机组试车试车的具体步骤和方法按业主提供的方案执行，积极配合以使试车顺利完成。
