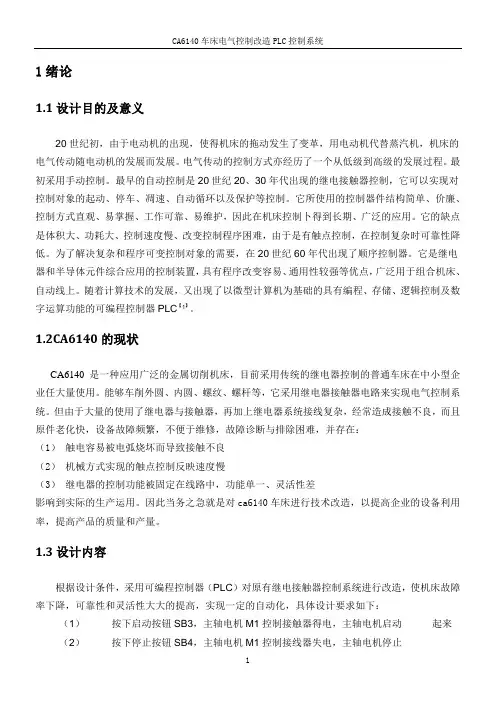

1绪论1.1设计目的及意义20世纪初，由于电动机的出现，使得机床的拖动发生了变革，用电动机代替蒸汽机，机床的电气传动随电动机的发展而发展。
电气传动的控制方式亦经历了一个从低级到高级的发展过程。
最初采用手动控制。
最早的自动控制是20世纪20、30年代出现的继电接触器控制，它可以实现对控制对象的起动、停车、凋速、自动循环以及保护等控制。
它所使用的控制器件结构简单、价廉、控制方式直观、易掌握、工作可靠、易维护，因此在机床控制卜得到长期、广泛的应用。
它的缺点是体积大、功耗大、控制速度慢、改变控制程序困难，由于是有触点控制，在控制复杂时可靠性降低。
为了解决复杂和程序可变控制对象的需要，在20世纪60年代出现了顺序控制器。
它是继电器和半导体元件综合应用的控制装置，具有程序改变容易、通用性较强等优点，广泛用于组合机床、自动线上。
随着计算技术的发展，又出现了以微型计算机为基础的具有编程、存储、逻辑控制及数字运算功能的可编程控制器PLC【1】。
1.2CA6140的现状CA6140是一种应用广泛的金属切削机床，目前采用传统的继电器控制的普通车床在中小型企业任大量使用。
能够车削外圆、内圆、螺纹、螺杆等，它采用继电器接触器电路来实现电气控制系统。
但由于大量的使用了继电器与接触器，再加上继电器系统接线复杂，经常造成接触不良，而且原件老化快，设备故障频繁，不便于维修，故障诊断与排除困难，并存在：（1）触电容易被电弧烧坏而导致接触不良（2）机械方式实现的触点控制反映速度慢（3）继电器的控制功能被固定在线路中，功能单一、灵活性差影响到实际的生产运用。
因此当务之急就是对ca6140车床进行技术改造，以提高企业的设备利用率，提高产品的质量和产量。
1.3设计内容根据设计条件，采用可编程控制器（PLC）对原有继电接触器控制系统进行改造，使机床故障率下降，可靠性和灵活性大大的提高，实现一定的自动化，具体设计要求如下：（1）按下启动按钮SB3，主轴电机M1控制接触器得电，主轴电机启动起来（2）按下停止按钮SB4，主轴电机M1控制接线器失电，主轴电机停止（3）主轴电机启动后，搬动冷却泵电机手动控制开关SB10致闭合位置，冷却泵电机控制继电器KA得电，冷却泵电机启动起来（4）主轴电机启动后，搬动冷却泵电机M2手动控制开关SB10致断开位置，冷却泵电机控制继电器失电，冷却泵电机停止（5）按下点动控制按钮SB12，进刀电机M3控制继电器得电，进刀电机启动运行（6）按下点动控制按钮SB12，进刀电机M3控制继电器失电，进刀电机停止工作（7）过载、短路保护热继电器FR1\FR2任何一个触电断开，接触器KM1、继电器KM2断电，所以电机停止工作2.CA6140车床电气PLC改造方案设计设计要求：1）主轴电机M1先启动，有过载保护，主轴电机M1能控制整个线路的启动和停止2）冷却泵电机M2实现电动和常动，有过载保护，冷却泵电机能独立的启动和停止3）进刀电机M3能独立的启动和停止2.1CA6140车床电气控制原理2．1.1 电气控制原理根据电气传动的要求，由接触器KM1、KM2、KM3分别控制电动机M1、M2、M3，具体电路图如图2-1所示。

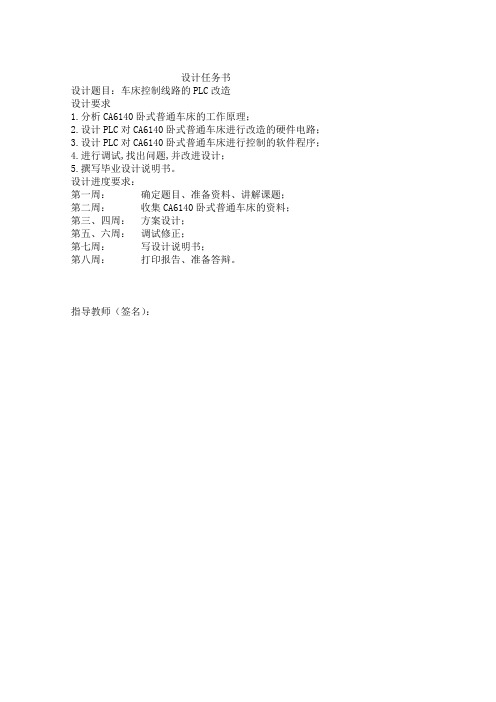

设计任务书设计题目：车床控制线路的PLC改造设计要求1.分析CA6140卧式普通车床的工作原理；2.设计PLC对CA6140卧式普通车床进行改造的硬件电路；3.设计PLC对CA6140卧式普通车床进行控制的软件程序；4.进行调试,找出问题,并改进设计；5.撰写毕业设计说明书。
设计进度要求：第一周：确定题目、准备资料、讲解课题；第二周：收集CA6140卧式普通车床的资料；第三、四周：方案设计；第五、六周：调试修正；第七周：写设计说明书；第八周：打印报告、准备答辩。
指导教师（签名）：摘要可编程控制器（PLC Programmable Logic Controller)是在继电器控制和计算机技术的基础上，逐渐发展起来的以微处理器为核心，集微电子技术、自动化技术、计算机技术通信技术为一体，以工业自动化控制为目标的新型控制装置。
PLC应用技术具有控制能力强﹑可靠性高﹑配置灵活﹑编程简单﹑使用方便﹑易于扩展等优点，不仅可以取代继电器控制系统，还可以进行复杂的生产过程控制以及应用于工厂自动化网络，它已成为现代工业控制的四大支柱技术（可编程控制器技术﹑机器人技术﹑CAD/CAM技术和数控技术）之一。
PLC的功能主要是：控制功能、数据采集、储存与处理功能、通信、联网功能、输入/输出接口调理功能、人机界面功能。
在系统构成时，可由一台计算机与多台PLC构成“集中管理、分散控制”的分布式控制网络，以便完成较大规模的复杂控制。
本次设计的内容主要是利用PLC对CA6140型车床的电气控制部分进行改造。
首先我对本设计进行总体的分析，使自己有一个大致的总体概念，然后仔细分析CA6140车床，对车床主运动和进给运动还有其它的辅助运动，进行分析。
最后根据控制电路的线路图，编译PLC的梯形图，编译通过后，利用PLC实验台进行实验仿真。
此次设计还从被控对象的I/O点数和性价比高、综合成本低这几个主要原则出发，主要进行了控制装置选型和导线的选择。
CA6140车床PLC控制改造实践是检验真理的唯一标准。
在课堂上, 我们学习了很多理论知识, 但是如果我们在实际当中不能灵活运用, 那就等于没有学。
实习就是将我们在课堂上学的理论知识运用到实战中。
我们怎样才能把课本上的知识灵活恰当的运用到生活、工作当中去, 成为对别人对社会有用的人才？我们怎样才能适应当今飞速发展的社会, 怎样才能确定自己的人生目标, 实现自己的人生价值？抱着这种想法, 我走进了中国北车集团大同电力机车有限责任公司。
一工艺分析和操作要求1运动分析——主运动2控制对象分析——电机三台3操作要求——主电机启停、冷却泵电机顺序控制要求、进给电机点动等。
特别说明: 过载保护纳入PLC控制范畴二PLC初步选型控制过程分析: 开关量控制特殊功能分析: 无估算点数: IN约OUT约选型: FX2N速度及容量判断: 满足控制要求型号确定: FX2N20M三输入地址分配表四输出地址分配表五PLC正式选型FX2N16—MR输出形式为继电器输出方式只需要基本单元可完成控制要求六接线图七地址分配八梯形图九指令表•0 LD X0• 1 OR Y0• 2 ANI X3• 3 ANI X5• 4 ANI X6• 5 OUT Y0• 6 LD X2•7 OR Y2•8 AND Y0•9 OUT Y2•10 LD X1•11 ANI X5•12 ANI X6•13 OUT Y1•14 LDI M10•15 OUT Y3•16 LD X4•17 OUT Y4•18 END通过这次实习, 是我了解了企业的工作流程和各岗位的职责任务, 提高岗位的适应能力, 学会了一各种方式学习, 提高观察问题、发现问题、解决问题的能力, 提高了我的中和素质, 并在规范有序的实际工作中养成努力专研、吃苦耐劳的精神。
这次实习带给我的不仅仅是一种社会经验, 更是我人生的一笔财富。
更可喜的是我在实习期间还结实了一些好朋友, 他们给予我不少的帮助, 俗语说: 纸上得来终觉浅。
教学项目二 CA6140车床继电接触控制线路安装及PLC改造一、项目导入普通车床是一种应用极为广泛的金属切削机床，能够车削外圆、内圆、端面、螺纹和定型表面，并可以通过尾架进行钻孔、铰孔、攻螺纹等加工。
电气控制系统是机械设备的重要组成部分，是保证机械设备各种运动的准确与协调、生产工艺各项要求得以满足的重要手段。
目前采用传统的继电器控制的普通车床在中小型企业仍大量使用,由于继电器系统接线复杂，故障诊断与排除困难，并存在一下问题：①触点易被电弧烧坏而导致接触不良；②机械方式实现的触点控制反映速度慢；③继电器的控制被固定在线路中，功能单一、灵活性差。
可编程控制器（PLC）应用于机床电气控制电路，有如下的特点：①通用性、适应性强，②完善的故障自诊断能力且维修方便③可靠性高及柔性强当前，小型PLC的价格亦很便宜，因此在普通车床的控制电路改造中发挥了及其重要的作用，特别是在数控机床及大量的机床改造和老设备改造中，PLC应用极其广泛。
二、项目分析1.CA6140车床控制要求CA6140型卧式车床，其结构具有典型的卧式车床布局，它的通用性程度较高。
加工范围较广，适合于中小型的各种轴类和盘套类零件的加工；能车削内外圆柱面、圆锥面、各种环槽、成形面及端面；能车削常用的米制、英制、模数制及径节制四种标准螺纹，也可以车削加大螺距螺纹、非标准螺距及较精密的螺纹；还可以进行钻孔、扩孔、铰孔、滚花和压光等工作。
CA6140型普通车床的主要组成部件有：主轴箱、进给箱、溜板箱、刀架、尾架、光杠、丝杠和床身。
图1-1 CA6140外形结构图1．床腿 2.进给箱 3.主轴箱 4.床鞍 5.中滑板 6.刀架7.回转盘 8.小滑板 9.尾座 10.床身 11.挂轮 12.光杠 13.丝杠 14.溜板箱从车削工艺要求出发，对各电动机的控制要求主要有：1）主电动机Ml(功率为30kw)，完成主轴主运动和刀具纵、横向进给运动的驱动，电动机为不可调速的鼠笼型异步电动机，采用直接启动方式，主轴采用机械变速，正反转采用机械换向。
目录摘要 (I)前言 (1)1 CA6140车床的概述 (2)1.2 CA6140车床的主要运动形式及控制要求 (2)1.2.2进给运动 (3)1.2.3辅助运动 (3)1.3 CA6140车床所用的电动机 (3)2 CA6140车床电气控制电路分析 (4)2.1 主回路分析 (5)2.2控制回路分析 (5)3 PLC控制系统的设计 (6)3.2 PLC控制系统设计的步骤 (6)3.3 PLC的相关介绍 (8)3.3.1 PLC基本组成 (8)3.3.2 PLC工作原理 (12)3.3.3. PLC控制系统 (15)3.3.4. PLC工作过程 (18)3.4 PLC控制程序设计 (20)3.4.1 PLC的选择 (20)4 PLC控制系统及其实现 (22)4.1 控制系统硬件 (22)4.2 I/O的分配及其接线 (23)4.3 梯形图程序与分析 (24)结论 (25)致谢 (26)参考文献 (27)CA6140型普通车床电气控制系统的PLC改摘要可编程控制器是在继电气控制和计算机技术的基础上，逐渐发展起来的以微处理器为核心，集微电子技术、自动化技术、计算机技术通信技术为一体，以工业自动化控制为目标的新型控制装置。
它具有结构简单、编程方便、可靠性高等优点，已广泛用于工业过程和位置的自动控制中。
据统计，可编程控制器是工业自动化装置中应用最多的一种设备。
专家认为，可编程控制器将成为今后工业控制的主要手段和重要的基础设备之一，PLC、机器人、CAD\CAM将成为工业生产的三大支柱。
由于PLC具有对使用环境适应性强的特性，同时其内部定时器资源十分丰富。
它的功能主要是：控制功能、数据采集、储存与处理功能、通信、联网功能、输入/输出接口处理功能、人机界面功能。
在系统构成时，可由一台计算机与多台PLC构成“集中管理、分散控制”的分布式控制网络，以便完成较大规模的复杂控制。
本设计的内容主要是利用PLC(Programmable Logic Controller)对CA6410型车床的电气部分进行改造。
CA6140车床的PLC改造设计摘要：本文主要论述了对CA6140车床进行PLC改造设计的相关内容。
首先对车床基本结构及现有控制系统进行分析，然后针对现有系统的缺陷和不足，提出了PLC改造设计的具体方案，并介绍了PLC的选择和配置、传感器的选择和布置以及控制逻辑的设计等关键内容。
最后对整个改造方案进行了验证和评估。
关键词：CA6140车床；PLC改造设计；控制系统；传感器；控制逻辑1.引言CA6140车床是一种通用的金属切削机床，广泛应用于汽车、冶金等行业。
然而，现有的车床控制系统存在一些缺陷和不足，如运行速度慢、操作繁琐等。
为了提高车床的工作效率和操作便捷性，本文提出了对CA6140车床进行PLC改造设计的方案。
2.车床基本结构及现有控制系统分析3.PLC改造设计方案3.1PLC选型与配置对于CA6140车床的PLC改造设计，我们选择了一款功能强大且易于操作的PLC，确保能够满足车床的各种需求。
同时，我们还对PLC进行了适当的配置，以提高其运行效率和稳定性。
3.2传感器的选择与布置为了实现对车床运行状态的监测和控制，我们选用了多个传感器，如温度传感器、压力传感器等。
这些传感器能够实时监测车床各部件的工作状态，并将相关数据传输给PLC进行处理和判断。
为了确保传感器的准确性和可靠性，我们对其进行了合理的布置和防护措施。
3.3控制逻辑设计在PLC改造设计中，我们需要设计合理的控制逻辑，以实现对车床运行和工件加工过程的自动化控制。
具体来说，我们需要设计启动/停止控制、速度调节控制、位置控制等功能模块，并通过PLC对这些模块进行编程和调试。
此外，还需要编写相应的人机界面程序，方便操作员进行参数设定和监测。
4.改造方案的验证和评估为了验证和评估PLC改造设计的效果，我们进行了一系列实际的测试和试验。
结果表明，通过PLC改造设计，CA6140车床的运行速度明显提升，操作便捷性和工作效率也有了显著的改善。
此外，改造后的车床还具备了更高的自动化程度和可靠性，能够适应不同的生产需求。
CA6140车床的PLC改造、MCGS制作动画摘要随着可编程序控制器（简称PLC）技术的发展，由于其功能强大、容易使用、高可靠性，广泛的工业现场适应性和方便的工艺扩展性能，PLC在工业自动控制过程中得到了越来越广泛的应用，常常被用来作为现场数据的采集和设各的控制。
组态软件技术作为用户可定制功能的软件平台工具，在PC机上可开发出友好人机界面，通过PLC可以对自动化设备进行“智能”控制。
本次设计正是在这种背景下，运用西门子S7-200PLC对普通机床进行的现代化程控改造，讨论了控制流的选择，然后运用组态软件对PLC控制系统进行人机界面的监控。
关键词：可编程序控制器，控制流，组态软件ABSTRACTWith the Programmable Logic Controller (PLC) technology, because of its powerful, easy to use, high reliability, wide adaptability and convenience of industrial processes on site scalability, PLC in industrial automation during the process of the Yue and more widely used, often used as a field data collection and set the control. Configuration software technology as a function of user customizable software platform tool, PC, a friendly interface that can be developed through the PLC automation equipment can be "intelligent" control.The design is in this context, using Siemens S7-200PLC modernization of the ordinary program-controlled machine tools for transformation, discussed the control flow of the choice and then use the configuration software on the PLC control system man-machine interface control.KEY WORDS: programmable logic controller, control flow, configuration software目录摘要 (1)前言 (5)第1章绪论 (6)1.1 程控机床的发展前景及意义 (6)1.2 机床改造方案的确定及系统的选择 (7)1.2.1 CA6140车床的概述 (7)1.2.2 对CA6140车床控制系统的选择 (9)第2章控制系统设计 (17)2.1 控制要求 (20)2.2 控制流的选择 (20)2.3 系统的控制过程 (22)第3章系统的硬件设计 (23)3.1 系统的组成 (23)3.2 系统主电路的设计............... 错误！未定义书签。
3.3 PLC控制系统硬件设计........... 错误！未定义书签。
3.31 PLC的概述................. 错误！未定义书签。
3.32 PLC的特点................. 错误！未定义书签。
3.33 PLC的结构与工作原理....... 错误！未定义书签。
3.34 PLC型号的选择............. 错误！未定义书签。
3.35 PLC控制机床的I/O分配..... 错误！未定义书签。
3.36 PLC的I/O接线图........... 错误！未定义书签。
第4章系统的软件设计................. 错误！未定义书签。
4.1 西门子S7-200PPI ............... 错误！未定义书签。
4.11 硬件连接 .................. 错误！未定义书签。
4.12 设备通讯参数 .............. 错误！未定义书签。
4.13 设备构建参数设置 .......... 错误！未定义书签。
4.2 监控系统的设计................. 错误！未定义书签。
4.21 MCGS组态软件的概述........ 错误！未定义书签。
4.22 MCGS组态软件的系统构成 (41)4.23 MCGS组态软件监控PLC控制CA6140机床 (43)4.3 系统程序流程图 (45)4.4 系统梯形图 (47)4.5 系统的指令代码 (49)结论 (50)参考文献 (51)致谢 (52)附录：外文资料译文 (53)前言当今我国机械制造水平与发达国家相比差距很大，设备的陈旧，技术水平的落后，严重地影响了生产力和发展。
我国现有大量可用的普通机床，采用先进的工艺设备，对这些机床进行改造已经成为我国制造技术发展的一个趋势。
特别是随着计算机技术和电子技术的发展，以PLC控制、变频调速、触摸屏人机对话、组态监控为主体的新型控制系统广泛应用于各行各业。
尤其在工业自动化领域，可编程控制器已成为大多数自动化系统控制的基础，同时也给工业控制带来了前所未有的变化。
本次课题是运用西门子S7-200PLC把CA6140车床改造程控车床，这种花费少、时间短、针对性强的改造，能克服原机床的缺点和存在的问题，提高生产效率，是符合我国国情提高机床数控化率的一个主要途径。
由于本人能力和设计水平的有限，本论文之中肯定存在不足之处，敬请读者批评指正，在此提前表示诚挚的感谢！第一章引言1.1 程控机床的发展前景及意义目前我国在世界上是机床消费的第一大国，并正由制造大国向制造强国发展。
但是，我国现在机械制造水平与发达国家相比较差距很大，设备的陈旧，技术水平的落后，严重地影响了生产力和发展。
我国现在有大量可用的普通机床，对这些机床进行程控化改造是用少的投资来提高生产效率、提高效益的有效途径。
迄今为止，我国现有数以万计的陈旧落后的机床，这些是机床大修和程控改造实施的赖以生存的现实基础之一。
简单分析有以下几点：一、机床设备造价高昂，显著的经济效益是程控改造行业发展的动力。
二、一般改造的费用仅为购置新设备费用的30%左右。
三、通过程控改造可以进一步满足用户对设备的工艺需求，以获取更大的效益。
目前，我国已出现了一批专门从事程控技术改造的企业。
其实，维修和改造实际上是“绿色制造”的一部分，具有广阔的发展前景。
早期机床的控制方式是以继电器控制占主导地位，造成控制系统有明显的缺点，如：体积大、耗电多、可靠性差、寿命短，尤其是对生产工艺多变的系统适应性更差，如果生产任务和工艺发生变化，就必须重新设计，并改变硬件结构，造成时间和资金的严重浪费。
为此，对原有机床利用可编程控制器（PLC）对控制系统进行改造；利用组态软件监控可编程控制器（PLC）对控制系统进行改造；还有选择工控机，自配软件进行改造；等等。
这些都是实现改造的可行性研究，他们体积小、功能强、灵活性和适应性好以及模块化结构的一系列优点，特别是高可靠性和较强的适应恶劣环境的能力，受到广大技术开发人员和用户的青睐，他们在工业控制领域迅猛发展，得到越来越广泛的应用，成为现代工业控制的支柱之一。
因此，程控机床具有广阔的发展前景和极具重要的研究意义，是现代工业发展的趋势，起着不可估量的作用。
1.2 机床改造方案的确定及系统的选择1.2.1 CA6140车床的概述为了进一步对程控机床系统的了解，现以CA6140型号的车床为例进行研究。
CA6140型普通车床适合于车削内、外圆柱面、圆锥面、端面及其它旋转面；能够车削多种公制、英制、模数及径节螺纹，并能作钻孔、拉油槽等加工。
本机床的主要特点是：主轴孔径大(φ72mm)，变速范围广(11-1600转/分)；主轴支承采用双列向心短柱滚子轴承与60度接触角双向推力向心球轴承组合，动静刚度高，抗震型高。
主传动齿轮全部采用淬火磨削；床身采用超音频淬火，导轨面硬度在HRC45以上；精度保持性好。
床头箱采用外循环润滑，有利于散热、降噪、防泄漏。
操作系统简洁适用，指示明晰，定位准确，手感好。
机床外形美观。
床鞍和横向拖板可以快速进退。
尾座可卸荷；尾座套筒直径大，刚性好。
主要技术参数：1.2.2 PLC在电气控制系统中的应用PLC 是先进的工业化国家通用的标准工业控制设备，在现代工业自动化控制中是最值得重视的先进控制技术，现在已经成为现代工业控制三大技术支柱(PLC,CAD/CAM,ROBOT) 之一，可编程逻辑控制器是专为在工业环境下应用而设计的一种数字运算操作电子系统。
它采用了可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字量、模拟量的输入和输出，控制各种类型的机械或生产过程。
PLC 是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点，充分利用了微处理器的优点。
用PLC 控制改造其继电器控制电路, 可靠性高、逻辑功能强、体积小，降低了设备故障率, 提高了设备使用效率, 运行效果良好。
随着我国电力体制改革的深化，电力市场竞争将更加激烈，降低资源损耗和提高管理效益成为各发电企业的迫切需求。
为此，对火电厂辅助车间自动控制水平提出了更高的要求。
经过科技人员的不断引进、开发、研究, 我国大型火电站的辅助系统（输煤、化水、除灰、除渣、燃油泵房、循环水泵房等）已由继电器控制过渡到完全由PLC 监控。
PLC 是一种专为工业生产自动化控制设计的，一般而言，无须任何保护措施就可以直接在工业环境中使用。
然而，当生产环境过于恶劣，电磁干扰特别强烈，或安装使用不当，就可能造成程序错误或运算错误，从而产生误输入并引起误输出，这将会造成设备的失控和误动作，从而不能保证PLC 的正常运行。
要提高PLC 控制系统可靠性，一方面生产厂家要提高PLC 的抗干扰能力；另一方面，要在设计、安装和使用维护中引起高度重视，多方配合，减少及消除干扰对PLC 的影响。
在新的时代，PLC 会有更大的发展，产品的品种会更丰富、规格更齐全，通过完美的人机界面、完备的通信设备、成熟的现场总线通信能力会更好地适应各种工业控制场合的需求，PLC 作为自动化控制网络和国际通用网络的重要组成部分，将在我国发电厂的电气自动化建设中发挥越来越大的作用。
