中夏牌ZXAY2008奥运5.5英寸黑白电视机组装与调试实训指导书(试用V1.1版)

  • 格式：doc
  • 大小：554.00 KB
  • 文档页数：35

中夏牌ZXAY2008奥运5.5英寸黑白电视机组装与调试实训指导书（V1.1版）重庆市轻工业学校电子信息科Hancccccc2011-11-1（初稿）2011-11-27（第一次修改）2011-12-1（第二次修改）目录一. 实习目的 (2)二. 实训产品技术参数 (2)三. 电路工作原理 (3)（一）ZXAY2008奥运型黑白电视机方框图 (3)（二）集成电路CD5151CP的功能及内部框图 (3)（三）ZXAY2008奥运型黑白电视机信号流程 (5)（四）ZXAY2008奥运型黑白电视机各部分工作原理 (6)四. 印制板的焊接 (12)五. 电视机的分级安装和调试 (14)（一）调试 (14)（二）单元电路调节时的提示 (19)（三）总装 (19)六. 电视机整机常见故障检修 (20)（一）光栅故障检修 (20)（二）图像故障的检修 (22)（三）伴音故障的检修 (24)七. 检修黑白电视机的常用方法 (25)附录一 (30)附录二 (33)1 / 35一. 实习目的通过对中夏牌ZXAY2008奥运5.5英寸黑白电视机组装与调试，了解黑白电视机的工作原理、训练动手能力。

要求：1.熟悉常用电子元件的型号、规格、性能及使用范围，能正确识别和选用常用电子元器件，能查阅电子元器件手册。

2.能运用万用表进行常用元器件的一般检测、判别和筛选。

3.能独立使用电烙铁进行手工焊接，了解一般电子产品的装配工艺流程，能看懂方框图、电路图及装配图（PCB板）。

4.了解常用电子线路的调试方法，能按工艺要求进行调试，使产品达到设计要求，能排出在调试中出现的故障。

二. 实训产品技术参数中夏牌ZXYA2008奥运型是一款5.5英寸小屏幕黑白电视机套件。

该套件采用大规模单片电视机集成专用电路CD5151CP。

由于该芯片把所有小信号处理电路都集成在一起，所以电路具有代表性，外围元件少，调试比较简单，成功率高。

装配完本套件，将使你的理论水平和动手能力有较大的提高。

一、本机的主要参数1.电视系统：PAL2.接收频道：VL（1－5）CH，VH（6－12）CH，U（13－57）CH3.天线输入阻抗：75Ω4.视频输入：75Ω5.视频输入信号：1Vrms6.音频信号输入信号：0.2－1.5Vrms7.显像管：5.5′70°8.清晰度：≥350线9.音频输出功率：≥0.5W10.电源：DC10V/850mA。

AC：220V、50Hz11.功耗：10W。

三. 电路工作原理（一）ZXAY2008奥运型黑白电视机方框图图1 ZXAY2008奥运型5.5英寸黑白电视机方框图（二）集成电路CD5151CP的功能及内部框图CD5151CP是将图像中频电路伴音中频电路协调器AGC集成于一个芯片上，且能提供RF AGC信号输出。

CD5151CP集成电路采用3 / 3528脚双列塑料封装，其工作电压范围为9～12V（典型值为10V）。

1.集成电路CD5151CP引脚功能和外形图2 外形尺寸图图3 CD5151CP引脚功能图2.集成电路CD5151CP内部方框图图4 CD5151CP内部方框图（三）ZXAY2008奥运型黑白电视机信号流程电视信号由天线接收后送入电调谐高频头TDQ的1脚，高频信号（48MHZ以上）经过高放、混频后，变成38MHZ的图像中频和31.5MHZ的第一伴音中频信号，然后从9脚输出送至Q1（9018或C945）进行预中放。

Q1的信号输出送至SBM（SF3811，即声表面波滤波器），其具有电视机所要求的特殊的频率特性，只让38MHZ的图像中频和31.5MHZ的第一伴音中频信号按一定的要求通过，其余信号则被滤除或吸收。

经过SBM后，信号进入IC1（CD5151CP）1脚和28脚，经内部信号处理后有IC1 5脚输出复合全电视信号（包含0—6MHZ视频信号、6.5MHZ第二伴音信号、行/场同步信号等），送至末级视放管Q8（5551）进行图像信号放大，放大后再输入显像管阴极。

这个信号的瞬时值就代表屏幕上某一象素亮度的大小，通过改变阴极发射电子的强弱来实现。

另一部分送至IC1 6脚进行同步分离，同步信号分离出来后，对行/场振荡器的频率进行控制，使行/场振荡的频率和相位与电视台发射的信号保持严格的一致，即同频同相。

只有做到这一点，才能在屏幕上形5 / 35成完整的图像，还有一部分信号通过C15（101）、Y1（6.5MHz陶瓷滤波器）送入伴音通道进行伴音解调，解调后的伴音信号再送入IC2（D386P）集成电路进行放大，放大后的信号去推动扬声器，使扬声器发出声音。

（四）ZXAY2008奥运型黑白电视机各部分工作原理1、电源供电电路变压器T01将220V交流电降压为12V，经D1—D4（1N5399×4）桥式整流，C21（2200μF/25V）滤波后得到脉动直流电。

Q2（D880）为调整管，Q3(8050)为推动管，Q4(1815)为取样放大管，Z1(6V2)为稳压管，其稳压值作为基准电压源，R20（1K5）、R21(3K9)和微调电阻W4(222,即2.2K)组成取样回路，调整W4的阻值可以改变电源的输出电压，调整范围在9～12V之间可调，本机的额定输出电压为10V。

2、高频调谐器及附属电路本机采用UVD6201—RB型全频道电子调谐器TDQ，共有10个引脚：1脚为天线输入端，2脚为AGC自动增益控制端，3、5、6脚分别是波段选择控制端K3，波段选择电压为9.1V，4脚是调谐电压引入端，8脚是高频调谐器供电端，其工作电压为9.1V，9脚为电视中频信号输出端，7、10脚闲置未用。

接收有线电视机信号时，将有线电缆插头接入ANTIN插座，即能将有线信号接入TDQ 1脚。

TDQ 4脚是调谐电压输入端，调谐电路由微调电阻RP2（104,即100K）、R23（10K）、R16（56K）、C58(104)、Z2(33V)等元件组成。

行输出变压器7脚经D10(FR107)整流和C50(3.3μF/160V)滤波后输出＋120V 电压，经稳压二极管Z2、电阻R23得到33V电压。

RP2组成的调谐电路将33V分压给TDQ 4脚。

3、公共通道从TDQ 9脚输出的中频信号（包括图像中频信号和第一伴音中频信号），通过C3（103）送入预中放管Q1进行放大，由其集电极c输出经C1（103）耦合至SBM形成中放特性曲线后，送入IC1（CD5151CP）1和28脚，再经IC1内部三级图像中频放大器放大后，直接加至视频检波器中。

检出的视频信号在预视放电路中进行放大，经噪声抑制电路去除噪声后从IC1 5脚输出，再经R49（330）耦合至视放输出电路。

在IC1的内部，噪声抑制电路输出的另一路信号加至中频AGC、高放延迟AGC电路进行处理，得到高放延迟AGC电压从3脚输出，经R7(680)送到TDQ的AGC端。

其中R7为隔离电阻、C8（22μF/25V）为滤波电容、C10(103)为高频旁路电容。

2脚外接微调电阻W1(502,即5K)用来调整高放AGC延迟量。

R9（4K7）、R10（5K6）为分压电阻，C11（103）为旁路电容。

4脚外接的RC电路C12（0.47μF/50V）、R17(680K)决定了AGC滤波电路的时间常数。

4、视频放大电路Q8(5551)是视放输出管，由于这级要求输出信号幅度很大，故Q8集电极电源电压需50V左右。

Q8接成阻容式耦合共发射极电路。

C65(104J)是输出耦合电容。

R42(10K)是集电极负载电阻，它的阻值对放大器的增益、通频带的带宽影响很大，阻值愈大，增益愈高，通频7 / 35带愈窄。

在对比度较小时，全电视信号中的消隐脉冲不足以使显像管电子束完全截止，从而画面上会出现回扫线。

为了防止这种情况的出现，在视放输出管Q8上还加有消隐电路，消隐电路是利用行/场扫描逆程脉冲来消除光栅上的回扫线的。

光栅上有无回扫线可以当作判别电放输出管是否正常的一个标志。

CONT(2K)是对比度调节电位器。

C42(100μF/16V)为隔直电容，提供交流信号通路。

R46(1K)与R47(330)、R48(100)、CONT形成交流并联电路，控制放大器的交流反馈量，从而控制放大器的增益。

C44(471)高频补偿电容器。

R43(1K5)为限流电阻，当显像管内部打火时，它限制短路电流的幅度，起到一定的保护作用。

5、伴音通道第一伴音中频信号（31.5MHz），在IC1内部检波级与图像中频信号（38MHz）差出第二伴音中频信号（6.5MHz）。

从IC1集成电路5脚输出。

这一信号通过C15（101）、Y1（6.5MHz陶瓷滤波器）取出第二伴音信号送入IC1集成电路7脚。

8脚也是伴音中频放大器电路的引脚，由于它的外电路中接入C16(473)、C66(331)交流旁路电容，所以变成了单端输入式差分放大器电路。

7脚和8脚之间的电阻R14(1K)、R18(15)为内部电路中伴音中频放大器偏置电阻。

9脚和10脚之间所接元件T1(6.5MHz)为内峰值鉴频器电路所需的线性电抗变换电路（鉴频回路）。

鉴频器处理后的音频信号从11脚输出，通过C52（104）、音量电位器RP1（20K）、C54(104)加至IC2（D386P）3脚，进行音频信号放大。

IC2是一块音频功放集成电路。

3脚为音频输入端。

5脚为音频功放输出端，放大的音频信号通过电容器C57(470μF/16V)耦合至扬声器，发出电视伴音声音。

2、4脚接地，6脚为电源输入端，通过R63(4.7)、C64(470μF/16V)滤波电容器输入为9V左右的电源电压。

6、行扫描电路及显像管供电电路图5 显像管结构示意图图6 电子枪结构示意图9 / 35显像管是一种电真空器件，它由电子枪、玻璃外壳、荧光屏三部分组成。

电子枪的作用是发射电子并使他们聚成电子束，打在荧光屏上。

电子枪由灯丝、阴极、栅极（控制极）、第一阳极（加速极）、第二阳极（高压极）和第三阴极（聚焦极）组成。

阴极（K）：阴极是一个小金属圆筒，顶端涂有发射自由电子的氧化物，筒内装有加热灯丝。

当灯丝通电后，烤热阴极表面氧化物层，使之发射电子。

IC1 5脚输出的复合全电视信号，进入IC1内的同步分离电路进行处理，得到的复合同步信号直接加至行鉴相器电路，与22脚输入的行逆程脉冲信号进行比较，得到的鉴相误差电压从19脚输出，经R39(82K)送入18脚，进入IC1内的振荡电路，16脚外接的C37(0.47μF/50V)、R38（4K7）、微调电阻W3（10K）为定时元件，其中C37为定时电容，W3是行频调整电位器。

由行输出变压器FBT 5脚送出行逆程脉冲通过C46（7P）、R56（56K）加入IC1 22脚，用以控制振荡和相位，使其与发送端保持一致。

合集下载

55英寸黑白电视机组装与调试解读

55英寸黑白电视机组装与调试解读

山西信息职业技术学院毕业论文设计5.5英寸黑白电视机组装与调试系电子信息工程系专业应用电子技术姓名李鑫班级电子1001 学号100112013指导教师张万斌职称老师设计时间2013.1 －2013.3摘要 (2)一.引言 (2)二. 电视机电路工作原理 (3)2.15.5寸黑白电视机方框图 (3)2.2集成电路CD5151CP的功能及内部框图 (3)2.2.1集成电路CD5151CP引脚功能和外形 (3)2.2.2集成电路CD5151CP内部方框图 (4)2.35.5寸黑白电视机信号流程 (4)2.45.5寸黑白电视机各部分工作原理 (5)2.4.1电源供电电路 (5)2.4.2高频调谐器及附属电路 (5)2.4.3公共通道 (6)2.4.4视频放大电路 (6)三. 电路板的焊接 (10)四. 电视机的分级安装和调试 (11)4.1调试 (11)4.1.1电源部分 (11)4.1.2场输出级 (11)4.1.3音频功放部分 (12)4.1.4小信号处理部分 (12)4.1.5行输出级 (12)4.1.6视放级 (13)4.1.7高频头及前置中放 (13)4.1.8电视机的总调试 (13)4.2单元电路调节时的提示 (13)4.3总装 (14)制作心得 (14)参考文献 (15)附录一 (16)摘要电视机已经普及了每家每户，现在各种彩色电视机都是基于黑白电视机的基础而逐渐发展而来的，所以研究黑白电视机对于我们大学生的基础性电子科学研究具有实践性意义。

本次对于黑白电视机组装与调试中利用了电路图和基本原理，介绍了电源电路，行扫描电路，显像电路，中频通道电路，高频通道电路，伴音通道电路等，还有安装方法等。

最后通过这些基础完成电视机的组装与调试。

关键词：黑白电视机电路图和基本原理组装与调试一.引言随着科学技术的发展各种家用电器都以进入我们的家庭，每当我们工作学习之余回到家中都会打开电视机收看自己喜欢的节目，可以说我们的生活已经离不开电视机。

5 5英寸黑白电视机的安装与维修

5 5英寸黑白电视机的安装与维修

5 5英寸黑白电视机的安装与维修电子实训(二)：徐志明黑白电视机安装与维修课程简介电视机实训是根据理论课《电视机原理与维修》设定的实训课，本实训课是理论课中的一个重要组成部分，每一种实训都能使学生对所学理论知识得到进一步巩固。

电视机实训将使学生对电视机原理有更深的了解和熟悉，并能掌握电视机电路主要参数和技术指标的含义和测量方法。

通过做实验，写实验报告使学生学会测量、记录数据、归纳分析实验结果，提高学生实际操作能力。

实训目的与要求(1)了解电视机的内部组成结构及原理。

(2)学习电视机的组件的组装、调试和简单的维修的方法。

(3)学会基本电子元器件的识别，熟悉一些常用电子器件的功能与作用。

(4)掌握黑白电视机的基本原理，学会分析基本的电路原理图。

(5)学会利用电路原理图检查、处理电路故障、调试，当各部分电路正常工作时，将电路板与显像管进行连接，能够接受到清晰的电视节目。

目录第一部分基本知识一、黑白电视机的组成及其各部分的作用 (4)二、元器件的作用 (8)三、整机电路介绍 (11)第二部分单元电路调试一、电源电路指标测试 (16)二、高频调谐电路通电调测 (17)三、图像中放电路通电调测 (18)四、行扫描电路通电调测 (19)五、场扫描电路通电调测 (19)六、视频放大电路通电调测 (20)七、控制部分的调试 (20)八、整机常见故障维修方法 (20)九、整机组装 (27)第一部分基本知识电视机工作原理1)电视发射机发送电视图象信号和伴音信号的设备叫。

它一般由图象发射机(发射图象信号)和伴音发射机(发射伴音信号)组成。

从电视中心来的图象信号和伴音信号分别送到两部发射机中，进行图象和伴音调制放大，然后经过双工器共用一付发射天线将已调制的高频电视信号发射出去。

双工器的作用是保证两部发射机能共用一付发射天线，而互不干扰。

即图象机的信号不倒入伴音机，伴音机的信号也不倒入图象机，如图1所示。

此外，发射机还包括各种测试设备，可以随时监视与检测整个发射系统的工作状态。

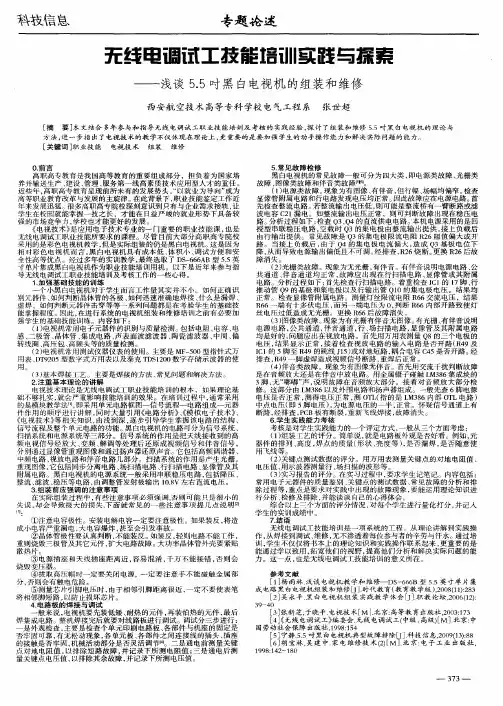

无线电调试工技能培训实践与探索——浅谈5.5吋黑白电视机的组装和维修
