电子测量知识集锦(信号)

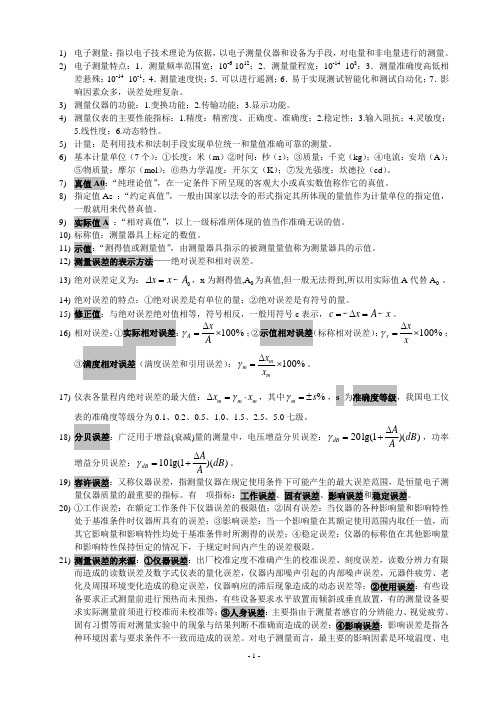

1) 电子测量：指以电子技术理论为依据，以电子测量仪器和设备为手段，对电量和非电量进行的测量。

2) 电子测量特点：1．测量频率范围宽：10-6-1012；2．测量量程宽：10-14 -108；3．测量准确度高低相差悬殊：10-14 -10-1；4．测量速度快；5．可以进行遥测；6．易于实现测试智能化和测试自动化；7．影响因素众多，误差处理复杂。

3) 测量仪器的功能：1.变换功能；2.传输功能；3.显示功能。

4) 测量仪表的主要性能指标：1.精度：精密度、正确度、准确度；2.稳定性；3.输入阻抗；4.灵敏度；5.线性度；6.动态特性。

5) 计量：是利用技术和法制手段实现单位统一和量值准确可靠的测量。

6) 基本计量单位（7个）：①长度：米（m ）②时间：秒（s ）；③质量：千克（kg ）；④电流：安培（A ）；⑤物质量：摩尔（mol ）；⑥热力学温度：开尔文（K ）；⑦发光强度：坎德拉（cd ）。

7) 真值A0：“纯理论值”，在一定条件下所呈现的客观大小或真实数值称作它的真值。

8) 指定值As ：“约定真值”，一般由国家以法令的形式指定其所体现的量值作为计量单位的指定值，一般就用来代替真值。

9) 实际值A ：“相对真值”，以上一级标准所体现的值当作准确无误的值。

10) 标称值：测量器具上标定的数值。

11) 示值：“测得值或测量值”，由测量器具指示的被测量量值称为测量器具的示值。

12) 测量误差的表示方法——绝对误差和相对误差。

13) 绝对误差定义为：0A x x -=D ，x 为测得值,A 0为真值,但一般无法得到,所以用实际值A 代替A 0 。

14) 绝对误差的特点：①绝对误差是有单位的量；②绝对误差是有符号的量。

15) 修正值：与绝对误差绝对值相等，符号相反，一般用符号c 表示，c x A x =-D =-。

16) 相对误差：①实际相对误差：100%A x A g D =´；②示值相对误差（标称相对误差）：100%x x xg D =´；③满度相对误差（满度误差和引用误差）：100%m m mx x g D =´。

电子测量基础知识归纳1. 什么是电子测量电子测量是一种通过使用电子设备和技术来测量、检测和监控电信号、电流、电压和电气特性的过程。

它在许多领域中被广泛应用，例如电子工程、通信工程、自动化等。

2. 常见的电子测量仪器2.1 数字万用表数字万用表是最常见的电子测量仪器之一。

它可以测量电压、电流、电阻、频率等电气特性。

数字万用表使用数字显示屏，精度高，操作简单。

2.2 示波器示波器是用于显示电信号波形的仪器。

它可以实时显示电压随时间的变化。

示波器可用于观察信号的频率、幅度、相位等特性，以及检测电路中的故障。

2.3 频谱分析仪频谱分析仪可以将信号分解为不同频率的成分，并显示其幅度。

它被广泛用于无线通信、音频处理、信号调制等领域。

2.4 信号发生器信号发生器是用于产生各种电信号的仪器。

它可以生成不同频率、幅度和波形的信号，常用于电子实验、测试和调试。

3. 电子测量的重要性电子测量在现代科技发展中起着重要的作用。

它可以帮助工程师和科学家了解电子设备和电路的性能，并进行相关的研究和开发。

通过电子测量，我们可以确保电子产品的质量和可靠性，并及时发现并解决问题。

4. 电子测量的常见应用4.1 电路设计与测试在电路设计过程中，电子测量是不可或缺的。

它可以帮助工程师验证设计的正确性，并进行性能测试和优化。

电子测量还可以用于检测电路中的故障，方便故障排除和维修。

4.2 通信工程电子测量在通信工程中起着至关重要的作用。

它可以帮助工程师测试和监测信号的质量、传输效率和可靠性。

电子测量还可以用于调试和优化通信设备和系统。

4.3 自动化在自动化系统中，电子测量被广泛应用于监测和控制过程变量。

它可以帮助工程师实时获取传感器和执行器的数据，并进行有效的控制和调节，以实现自动化系统的稳定和优化。

5. 结论电子测量是现代科技不可或缺的一部分，它帮助我们了解和掌握电子设备和电路的性能。

通过使用常见的电子测量仪器，我们可以进行电路设计和测试，优化通信工程，实现自动化控制。

电子测量原理知识点总结1. 传感器原理传感器是电子测量系统中的核心部件，它能够将被测量的物理量转换成电信号，以便进行后续的处理和分析。

传感器的原理可以分为多种类型，包括压力传感器、温度传感器、光电传感器等。

以下以压力传感器为例，介绍传感器的基本原理。

压力传感器是一种能够将压力信号转换成电信号的装置。

其基本原理是利用敏感元件（例如压阻、电容、压电晶体等）对外界压力进行检测，并将其转换成电信号输出。

在压力传感器中，敏感元件会随着外界压力的变化而产生对应的变化，进而产生相应的电信号。

此外，传感器还可能设置信号调理电路，以滤波、放大或调理输出信号，以便适应后续的测量和控制系统。

2. 信号调理原理信号调理是指对传感器输出的信号进行处理和调理，以便适应后续的数据采集和分析系统。

信号调理包括滤波、放大、去噪、精度调整等多种处理方式。

以下以滤波为例，介绍信号调理的基本原理。

滤波是指对传感器输出的信号进行滤波处理，以去除其中的噪声和干扰，使得信号更加清晰和准确。

滤波可以采用数字滤波或者模拟滤波的方式进行，其中数字滤波是指对信号进行数字化处理后，利用软件或硬件进行滤波处理，而模拟滤波是指对信号进行模拟电路中的滤波处理。

滤波可以采用低通滤波、高通滤波、带通滤波等多种类型，以适应不同的信号特性和处理要求。

3. 数据传输原理数据传输是指将经过测量和处理的数据传输到后续的数据采集和分析系统中，以便进行进一步的处理和分析。

数据传输可以采用有线传输或者无线传输的方式进行，其中有线传输是指通过传输线缆将数据传输至远端系统，而无线传输是指通过无线通信方式将数据传输至远端系统。

以下以有线传输为例，介绍数据传输的基本原理。

有线传输是指利用传输线缆（例如串行线、并行线、光纤等）将经过处理的数据传输至远端系统。

在传输过程中，需要考虑数据的传输速率、传输距离、数据稳定性等因素，以保证数据的准确传输和稳定接收。

此外，在传输线缆中可能会设置调制解调器、电缆放大器、传输协议等设备，以适应不同类型的数据传输需求。

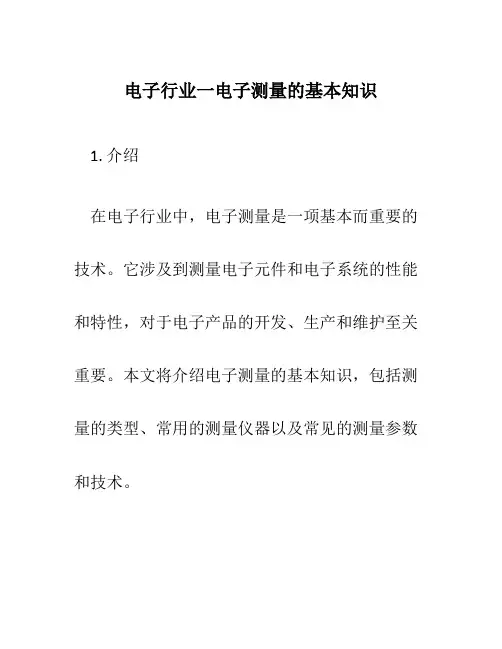

电子行业电子测量基本知识引言在电子行业中，电子测量是非常重要的一项技术。

通过电子测量，我们可以获得电路的各种参数和性能指标，以评估和优化电子设备的工作状态。

本文将介绍电子行业中的一些基本电子测量知识，包括常见测量仪器和测量方法等。

1. 基本测量仪器1.1 示波器示波器是电子行业中最常用的测量仪器之一。

它可以显示电压和时间的波形图形，帮助工程师进行电路故障诊断和信号分析。

示波器分为模拟示波器和数字示波器两种类型。

模拟示波器是通过电子束在示波管上绘制波形图形，而数字示波器则是采用采样和数字信号处理技术。

1.2 多用表多用表是一种用于测量电路中电压、电流和阻抗等电气量的仪器。

它通常具有多个功能，如直流电压测量、交流电压测量、电流测量、电阻测量和二极管测试等。

多用表分为模拟多用表和数字多用表两种类型。

1.3 信号发生器信号发生器可以产生不同频率和幅度的信号，用于测试和调节电子设备的输入和输出信号。

常见的信号发生器有函数发生器、频率计和脉冲发生器等。

1.4 逻辑分析仪逻辑分析仪用于测试数字电路中的逻辑信号。

它可以显示和分析多个输入和输出信号的时序关系，并帮助工程师进行逻辑分析和故障诊断。

2. 基本测量方法2.1 电压测量电压是电子设备中最基本的电气量之一。

常用的电压测量方法包括直流电压测量和交流电压测量。

直流电压测量通常使用多用表进行，而交流电压测量可以使用示波器或多用表进行。

2.2 电流测量电流是电子设备中流动的电荷量。

电流测量可以通过测量电路中的电压降和测量电阻来实现。

常用的电流测量方法包括串联电阻法和电子钳形表法。

2.3 频率测量频率是电子设备中信号的周期性重复次数。

频率测量常用的方法包括使用频率计和示波器进行。

频率计可以直接测量输入信号的频率，而示波器可以通过观察信号的周期性变化来间接测量频率。

2.4 电阻测量电阻是电子设备中阻碍电流流动的物理量。

电阻测量可以使用多用表进行，常用的方法有两线法和四线法。

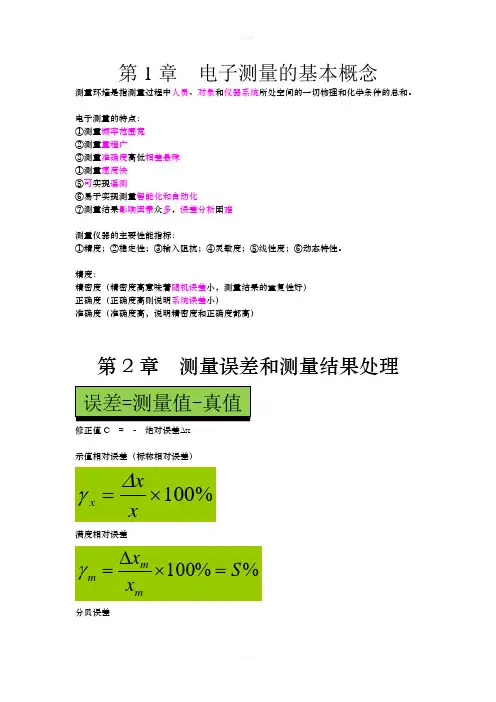

第1章 电子测量的基本概念测量环境是指测量过程中人员、对象和仪器系统所处空间的一切物理和化学条件的总和。

电子测量的特点： ①测量频率范围宽 ②测量量程广⑧测量准确度高低相差悬殊 ①测量速度快 ⑤可实现遥测⑥易于实现测量智能化和自动化⑦测量结果影响因素众多，误差分析困难测量仪器的主要性能指标：①精度；②稳定性；③输入阻抗；④灵敏度；⑤线性度；⑥动态特性。

精度：精密度（精密度高意味着随机误差小，测量结果的重复性好） 正确度（正确度高则说明系统误差小）准确度（准确度高，说明精密度和正确度都高）第2章 测量误差和测量结果处理误差=测量值-真值误差=测量值-真值修正值C = - 绝对误差Δx示值相对误差（标称相对误差）满度相对误差分贝误差当n 足够大时，残差得代数和等于零。

实验偏差与标准偏差：nn x ni i /1112σσυσ=-=∑=极限误差常用函数的合成误差 和函数：差函数积商函数数据修约规则：(1)小于5舍去——末位不变。

(2)大于5进1——在末位增1。

(3)等于5时，取偶数——当末位是偶数，末位不变；末位是奇数，在末位增1（将末位凑为偶数）第3章 信号发生器振荡器是信号发生器的核心。

通常用频率特性、输出特性和调制特性(俗称三大指标)来评价正弦信号发生器的性能。

合成信号发生器 相干式（直接合成）：频率切换迅速且相位噪声很低 锁相式（间接合成）：频率切换时间相对较长但易于集成化和点频法相比，扫频法具有以下优点：1.可实现网络的频率特性的自动或半自动测量2.扫频信号的频率是连续变化的，不会出现由于点频法中的频率点离散而遗漏掉细节的问题3.扫频测量法是在一定扫描速度下获得被测电路的动态频率特性，而后者更符合被测电路的应用实际第4章 电子示波器示波器的核心部件是示波管，由电子枪、电子偏转系统和荧光屏三部分组成为了示波器有较高的测量灵敏度，Y 偏转板置于靠近电子枪的部位，而X 偏转板在Y 的右边为了示波器有较高的测量灵敏度，Y 偏转板置于靠近电子枪的部位，而X 偏转板在Y 的右边电子示波器结构框图：为实现扫描回程光迹消隐，应产生加亮(增辉)信号交替方式（ALT）：适合于观察高频信号断续方式（CHOP）：适用于被测信号频率较低的情况当数字示波器处于存储工作模式时，其工作过程一般分为存储和显示两个阶段第5章频率时间测量对比测频与测周原理图测频图测周图要提高频率测量的准确度：1.提高晶振频率的准确度和稳定度以减小闸门时间误差2.扩大闸门时间T或倍频被测信号频率以减小±1误差3.被测信号频率较低时，采用测周期的方法测量一般选用高精确度的晶振，测频误差主要决定于量化误差(即土1误差) 。

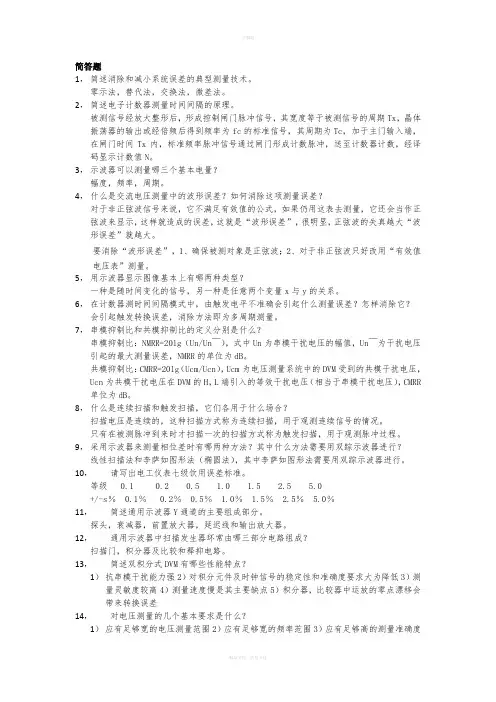

简答题1，简述消除和减小系统误差的典型测量技术。

零示法，替代法，交换法，微差法。

2，简述电子计数器测量时间间隔的原理。

被测信号经放大整形后，形成控制闸门脉冲信号，其宽度等于被测信号的周期Tx，晶体振荡器的输出或经倍频后得到频率为fc的标准信号，其周期为Tc，加于主门输入端，在闸门时间Tx内，标准频率脉冲信号通过闸门形成计数脉冲，送至计数器计数，经译码显示计数值N。

3，示波器可以测量哪三个基本电量？幅度，频率，周期。

4，什么是交流电压测量中的波形误差？如何消除这项测量误差？对于非正弦波信号来说，它不满足有效值的公式，如果仍用这表去测量，它还会当作正弦波来显示，这样就造成的误差，这就是“波形误差”，很明显，正弦波的失真越大“波形误差”就越大。

要消除“波形误差”，1、确保被测对象是正弦波；2、对于非正弦波只好改用“有效值电压表”测量。

5，用示波器显示图像基本上有哪两种类型？一种是随时间变化的信号，另一种是任意两个变量x与y的关系。

6，在计数器测时间间隔模式中，由触发电平不准确会引起什么测量误差？怎样消除它？会引起触发转换误差，消除方法即为多周期测量。

7，串模抑制比和共模抑制比的定义分别是什么？串模抑制比：NMRR=20lg（Un/Un￣），式中Un为串模干扰电压的幅值，Un￣为干扰电压引起的最大测量误差，NMRR的单位为dB。

共模抑制比：CMRR=20lg（Ucm/Ucn），Ucm为电压测量系统中的DVM受到的共模干扰电压，Ucn为共模干扰电压在DVM的H，L端引入的等效干扰电压（相当于串模干扰电压），CMRR 单位为dB。

8，什么是连续扫描和触发扫描，它们各用于什么场合？扫描电压是连续的，这种扫描方式称为连续扫描，用于观测连续信号的情况。

只有在被测脉冲到来时才扫描一次的扫描方式称为触发扫描，用于观测脉冲过程。

9，采用示波器来测量相位差时有哪两种方法？其中什么方法需要用双踪示波器进行？线性扫描法和李萨如图形法（椭圆法），其中李萨如图形法需要用双踪示波器进行。

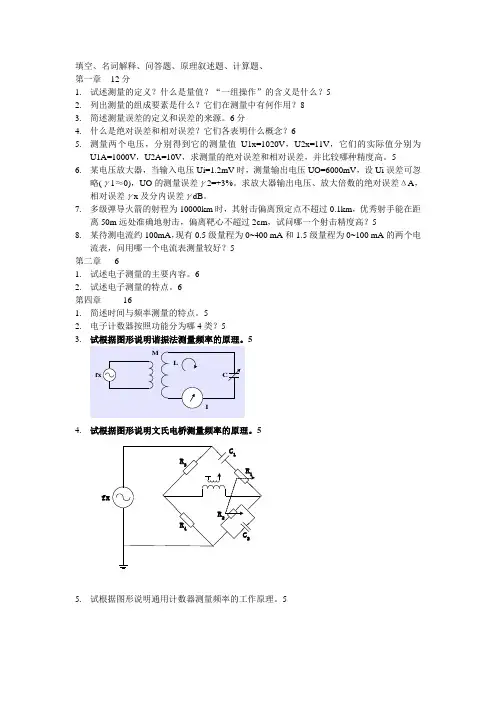

填空、名词解释、问答题、原理叙述题、计算题、第一章12分1.试述测量的定义？什么是量值？“一组操作”的含义是什么？52.列出测量的组成要素是什么？它们在测量中有何作用？83.简述测量误差的定义和误差的来源。

6分4.什么是绝对误差和相对误差？它们各表明什么概念？65.测量两个电压，分别得到它的测量值U1x=1020V，U2x=11V，它们的实际值分别为U1A=1000V，U2A=10V，求测量的绝对误差和相对误差，并比较哪种精度高。

56.某电压放大器，当输入电压Ui=1.2mV时，测量输出电压UO=6000mV，设Ui误差可忽略(γ1≈0)，UO的测量误差γ2=+3%。

求放大器输出电压、放大倍数的绝对误差ΔA，相对误差γx及分内误差γdB。

7.多级弹导火箭的射程为10000km时，其射击偏离预定点不超过0.1km，优秀射手能在距离50m远处准确地射击，偏离靶心不超过2cm，试问哪一个射击精度高？58.某待测电流约100mA，现有0.5级量程为0~400 mA和1.5级量程为0~100 mA的两个电流表，问用哪一个电流表测量较好？5第二章 61.试述电子测量的主要内容。

62.试述电子测量的特点。

6第四章161.简述时间与频率测量的特点。

52.电子计数器按照功能分为哪4类？53.54.试根据图形说明文氏电桥测量频率的原理。

55.试根据图形说明通用计数器测量频率的工作原理。

56.试根据图形说明通用计数器测量频率比的工作原理。

57.试根据图形说明通用计数器测量周期的工作原理。

58.试根据图形说明通用计数器测量时间间隔的工作原理。

59.试根据图形说明通用计数器自检的工作原理。

510.用电子计数式频率计测量1kHz的信号，当闸门时间分别为1s和0.1s时，试比较由±1误差引起的相对误差。

611.欲用电子计数器测量一个f x=1kHz的信号频率，采用测频(选闸门时间为1s)和测周(选时标为0.01μs)两种方法，试比较这两种方法由±1误差引起的测量误差。
