有线电视基础知识和技术CATV图像质量主观评价表⽤户端图像质量的主观评价是采⽤五级损伤标准，应参照国际GB7401第4.2条五级损伤制标准执⾏,4级图像是CATV系统的设计标准。

对于中国电视制式 C/N=N+6.4dB,图像等级4级（S/N=36.6dB）对应C/N=43dB。

CATV双向系统频率分割配置典型频谱安排建议常⽤电缆相关特性常⽤电缆枝术特性及参数（20℃）常⽤电缆结构特性注：上述-5、-7、-9、-12为物理发泡电缆同轴电缆的频率特征为：L-电缆在某⼀频点的电平损耗，K-系数（-12，k≈0.3;-9，k≈0.38-0.4;-7，k≈0.5-0.55），F-信号频率对同⼀种电缆，有如下近似关系:通过此关系式，可近似求出表中未列出各频点电缆衰减值。

电缆最⼩弯曲半径应⼤于电缆外径10倍，电缆衰减量的温度系数为2‰，电缆环路直流电阻的温度系数为4‰，上表列出的为常温⼀（20℃）电缆的衰减量和电阻值，在温度为t℃电缆衰减和阻值计算公式如下：L衰减=L（20℃）×[1+2‰×（t-20℃）]R电阻=R（20℃）×[1+4‰×（t-20℃）]光缆设计基本数据1、单模光纤损耗1310nm≤0.35dB/㎞(熔接头损耗计⼊后为0.4dB/㎞)1550nm≤0.22dB/㎞(熔接头损耗计⼊后为0.25dB/㎞)2、光连接器损耗0.5dB/个（连接器型号为SC/APC或FC/APC）3、光分路器插⼊损耗：L=10lgλ%（λ-分光⽐）4、光分路器附加损耗⼀般设计按0.5dB计算5、发射机输出光功率mw与dB转换表 dBm=10lg(mw)6、C/N与调制度m的关系:C/N=K1·nm(2次⽅）当光发射功率,光接收功率⼀定时, K为定值常数, m⼀单个频道调制度，当频道数为n时,总调制度为，⼀般总调制度为20%⼀30%。

有线数字电视基础知识一、有线电视概述1、电视信号的传输形式就电视技术的原理而言，传送活动景像的电视系统，通常由摄像、信号处理、传输、显像等部分组成。

图像信息的顺序传送原理，是电视信号产生的基础。

其基本方法是将要传送的图像分解为许多像素，将各像素的特征，如亮度和颜色按一定的顺序和方法转变为电信号的幅度和时间序列，依次传送和处理，并附加表示各像素相对位置的特征信号——同步信号，以便于在接收端电—光信息还原时像素的再现定位，这就是电视技术中电视信号的产生原理。

对于这种包含全部图像信息的全电视信号，其传输的基本形式可分为以下三种方式。

（1）基带传输是通过传输线或其它媒介直接传输基带信号。

一般应用在视频设备比较集中的地方。

（2）无线电视传输即将基带电视信号和伴音信号通过幅度调制的信号变换处理方法，调制在射频载波上，以便由后者通过适当的天线以高频电磁波形式幅射出去。

对于无线传输方式的接收端来说，要通过各种形式和规模的接收天线设施来提高接收信号的强度和质量，信号还原的水平因人因地而异，不能做到一致的效果和普遍的稳定。

（3）有线电视传输将一定幅度的全电视信号经射频调制处理后，把具备全部声像信息特征的射频载波信号，通过有形的传输媒介，如同轴电缆、光纤等介质构成的线路网络形式来进行传输处理的方式。

由于无线广播电视因其固有的开路发射特点而带来的种种弊端，如节目源增加要扩展频道的数量，其结果又受到频率分配的限制。

而有线电视可以在前端演播室利用录像机等设备的视频节目，以及卫星电视信号、微波中继信号等各类基带视听信息加以选择、处理、解调、调制等，再经电缆分配系统传送给闭路系统网络内所覆盖的广大用户。

这种不受频率使用法规的局限、不受自然环境干扰的电视信号传输形式，得到了迅速的发展，支持其设施发展的基础产业也逐渐形成，推动了用同轴电缆作为传输线路媒体并具有处理多路多功信号特点的电缆电视系统。

随着光纤设备的技术运用，网络的覆盖途径和范围更加扩大，系统的功能和网络管理又列入了自动调节控制技术，智能型计算机技术和各种辅助工程技术，在有线电视系统信息来源的新技术运用方面发展也很快。

单元一有线电视系统一、应用场所与作用有线电视系统的主要设置场所为住宅建筑，其主要作用是改善广播电视的收视条件和增强抗干扰性能。

早期的电视都是以无线、空间波的形式来传送电视信号的，这样的优点是设备投资少，见效快，缺点是信号的传送受到地形、地貌的影响，信号质量较差。

为了改善收视效果，人们开发并使用了有线电视系统。

同时在某些场合下还可以进行其他图像、数据、信息传输。

二、组成与工作原理CA TV系统如下图所示，主要由前端系统、传输系统、分配系统三个部分组成。

㈠前端系统前端系统由信号源部分和信号处理部分组成。

1．信号源部分。

信号源部分是对系统提供视频和音频信号等多种信号源。

信号源部分的主要器件有地面电视接收天线、卫星电视接收天线、卫星电视接收机、光缆信号源、各类摄录放像设备、多媒体计算机设备等。

2．信号处理部分。

对系统提供的信号进行必要的处理和控制，其主要器件有天线放大器、宽带放大器、衰减器、调制器、解调器、滤波器、频道变换器、混合器等。

㈡传输系统传输系统的任务是把前端输出的高质量信号尽可能保质保量地送给用户分配网络。

传输系统的质量对整个系统有直接的影响。

其主要器件根据使用的传输线缆的不同而不同。

在电缆传输系统中主要有干线放大器、同轴电缆、均衡器等，在光缆传输系统中主要有光发射器、光接收机、光缆等。

㈢分配系统分配系统是把干线传输的射频信号分配给系统内的所有用户，并保证各用户的信号质量和各用户终端的电平均衡度。

其主要器件有同轴电缆、线路延长放大器、分支器、分配器、用户终端（即电视出口插座）等。

按系统中不同传输介质分类，有线电视系统可以分为全同轴电缆系统、光缆与同轴电缆混合系统、微波与同轴电缆混合系统和全光缆系统。

✧传输系统和分配系统都使用同轴电缆为全同轴电缆系统。

由于电缆对信号的损耗较大，所以全同轴电缆系统目前仅有小型系统还采用这种传输方式。

✧光缆与同轴电缆相结合的系统目前大、中型系统一般均为这种系统。

通常干线用光缆，分配系统用同轴电缆。

有线数字电视基础知识一、有线电视概述1、电视信号的传输形式就电视技术的原理而言，传送活动景像的电视系统，通常由摄像、信号处理、传输、显像等部分组成。

图像信息的顺序传送原理，是电视信号产生的基础。

其基本方法是将要传送的图像分解为许多像素，将各像素的特征，如亮度和颜色按一定的顺序和方法转变为电信号的幅度和时间序列，依次传送和处理，并附加表示各像素相对位置的特征信号——同步信号，以便于在接收端电—光信息还原时像素的再现定位，这就是电视技术中电视信号的产生原理。

对于这种包含全部图像信息的全电视信号，其传输的基本形式可分为以下三种方式。

（1）基带传输是通过传输线或其它媒介直接传输基带信号。

一般应用在视频设备比较集中的地方。

（2）无线电视传输即将基带电视信号和伴音信号通过幅度调制的信号变换处理方法，调制在射频载波上，以便由后者通过适当的天线以高频电磁波形式幅射出去。

对于无线传输方式的接收端来说，要通过各种形式和规模的接收天线设施来提高接收信号的强度和质量，信号还原的水平因人因地而异，不能做到一致的效果和普遍的稳定。

（3）有线电视传输将一定幅度的全电视信号经射频调制处理后，把具备全部声像信息特征的射频载波信号，通过有形的传输媒介，如同轴电缆、光纤等介质构成的线路网络形式来进行传输处理的方式。

由于无线广播电视因其固有的开路发射特点而带来的种种弊端，如节目源增加要扩展频道的数量，其结果又受到频率分配的限制。

而有线电视可以在前端演播室利用录像机等设备的视频节目，以及卫星电视信号、微波中继信号等各类基带视听信息加以选择、处理、解调、调制等，再经电缆分配系统传送给闭路系统网络内所覆盖的广大用户。

这种不受频率使用法规的局限、不受自然环境干扰的电视信号传输形式，得到了迅速的发展，支持其设施发展的基础产业也逐渐形成，推动了用同轴电缆作为传输线路媒体并具有处理多路多功信号特点的电缆电视系统。

随着光纤设备的技术运用，网络的覆盖途径和范围更加扩大，系统的功能和网络管理又列入了自动调节控制技术，智能型计算机技术和各种辅助工程技术，在有线电视系统信息来源的新技术运用方面发展也很快。

分配器：普通家庭有多台电视，可以用这种。

它可以将一路入户的有线信号分成多路信号输出到电视，输出信号相互隔离，不会发生串扰的现象。

各路输出的信号对比输入信号会有一定的衰减，衰减也都相同。

分支器：如果有将分支设备串联需要的时候，就要用到分支器。

它的形式与分配器类似。

但它的输出只有一个OUT口其余为若干个BR口，OUT口的衰减很小，为分支器与分支器之间的连接接口。

BR口的信号衰减较大，不可再作为分支器串联的干路连接，一般直接连接到终端。

放大器：如果入户信号不强，分配给多个电视后，由于分配器会产生对信号衰减的副作用，电视画面会出现较大的雪花。

这时可以在分配器前加一个放大器，增强信号增益，减少画质劣化。

即使不使用分配器，也可以使用放大器放大信号。

您怎么一个问题问两遍？更离谱的是我还回答了两遍！！呵呵O(∩_∩)O~再告诉你分支分配甄别大法吧：无论分支分配，每个接口都有标注，一个标IN，其余都是OUT的，就是分配；一个标IN，一个OUT，其余都是BR的，就是分支器。

有图为鉴：分支器：/i?ct=503316480&z=0&tn=baiduimagedetail&word=%B 7%D6%D6%A7+%B7%D6%C5%E4%C6%F7&in=17094&cl=2&cm=1&sc=0&l m=-1&pn=122&rn=1&di=415125852&ln=637分配器：/0/0,0,324,9611,1024,768,7b3dd120.jpg实际作用写得很明白了，你要是家里用，一般分配器就行。

分支就是单独的分支,也就是说把2分成1+1 ,影响一定的信号, 而分配器具有信号放大功能, 像把1分成1×1×1×1×1的道理一样, 各不相互信号的影响, 不过分配器较贵, 一般只有施工时候用, 进用户后都选用分支器了.回复楼主有线电视分配器、分支器区别在于：分配器是将一路电视信号等功率的分配给其他各路的器件。

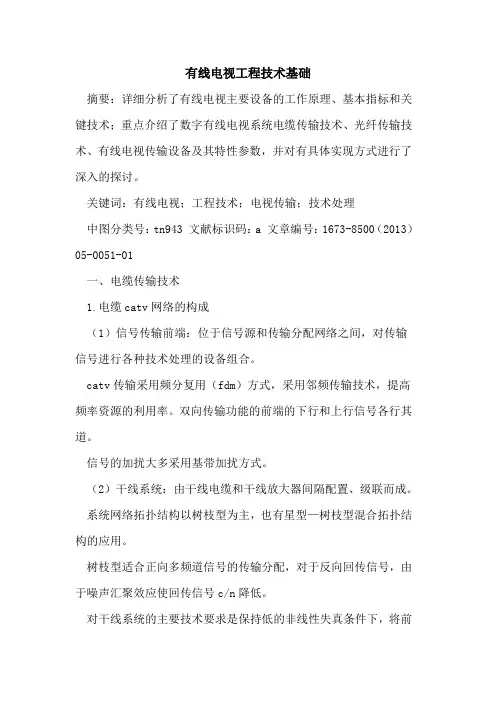

有线电视工程技术基础摘要：详细分析了有线电视主要设备的工作原理、基本指标和关键技术；重点介绍了数字有线电视系统电缆传输技术、光纤传输技术、有线电视传输设备及其特性参数，并对有具体实现方式进行了深入的探讨。

关键词：有线电视；工程技术；电视传输；技术处理中图分类号：tn943 文献标识码：a 文章编号：1673-8500（2013）05-0051-01一、电缆传输技术1.电缆catv网络的构成（1）信号传输前端：位于信号源和传输分配网络之间，对传输信号进行各种技术处理的设备组合。

catv传输采用频分复用（fdm）方式，采用邻频传输技术，提高频率资源的利用率。

双向传输功能的前端的下行和上行信号各行其道。

信号的加扰大多采用基带加扰方式。

（2）干线系统：由干线电缆和干线放大器间隔配置、级联而成。

系统网络拓扑结构以树枝型为主，也有星型—树枝型混合拓扑结构的应用。

树枝型适合正向多频道信号的传输分配，对于反向回传信号，由于噪声汇聚效应使回传信号c/n降低。

对干线系统的主要技术要求是保持低的非线性失真条件下，将前端信号传送到分配系统。

（3）分配系统：由电缆、桥接放大器、延长放大器、分配放大器和无源分配网络组成。

分配系统的任务是把前端经干线系统传来的信号进行放大和信号功率的分配。

2.电缆衰减特性的均衡和补偿电缆对传输的信号电平有衰减，其衰减大小近似与信号频率的平方根成正比。

常温下，电缆衰减特性的均衡和补偿：均衡器的频率响应与该段电缆衰减频率特性相反信号。

通过均衡器后具有平坦的幅频响应。

电缆衰减和均衡器插入损耗造成的信号电平下降，由放大器放大来补偿3.放大器的级联电缆catv网络按照“单位增益”法设计，即放大器的增益等于电缆的衰减和其他器件插入损耗之和。

（1）放大器的输出端噪声电平=nf+2.4+g（dbμv），第n台放大器的输出端噪声电平=nf+2.4+g+10lgn（dbμv）。

信号的载噪比（c/n）较单台放大器下降10lgn。

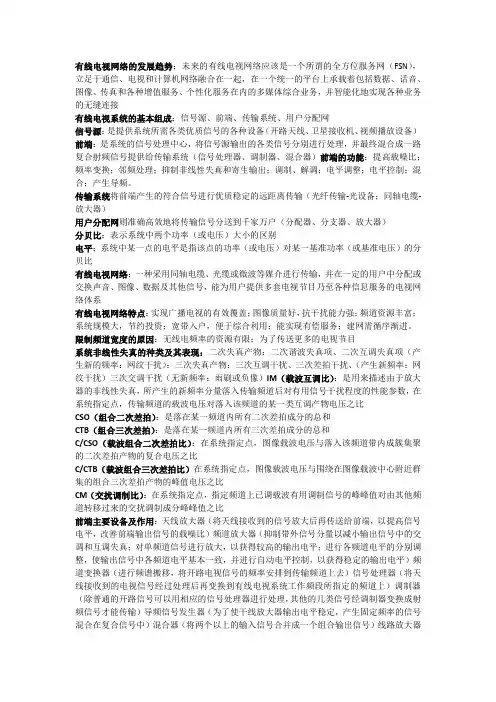

有线电视网络的发展趋势：未来的有线电视网络应该是一个所谓的全方位服务网（FSN），立足于通信、电视和计算机网络融合在一起，在一个统一的平台上承载着包括数据、话音、图像、传真和各种增值服务、个性化服务在内的多媒体综合业务，并智能化地实现各种业务的无缝连接有线电视系统的基本组成：信号源、前端、传输系统、用户分配网信号源：是提供系统所需各类优质信号的各种设备（开路天线、卫星接收机、视频播放设备）前端：是系统的信号处理中心，将信号源输出的各类信号分别进行处理，并最终混合成一路复合射频信号提供给传输系统（信号处理器、调制器、混合器）前端的功能：提高载噪比；频率变换；邻频处理；抑制非线性失真和寄生输出；调制、解调；电平调整；电平控制；混合；产生导频。

传输系统将前端产生的符合信号进行优质稳定的远距离传输（光纤传输-光设备；同轴电缆-放大器）用户分配网则准确高效地将传输信号分送到千家万户（分配器、分支器、放大器）分贝比：表示系统中两个功率（或电压）大小的区别电平：系统中某一点的电平是指该点的功率（或电压）对某一基准功率（或基准电压）的分贝比有线电视网络：一种采用同轴电缆、光缆或微波等媒介进行传输，并在一定的用户中分配或交换声音、图像、数据及其他信号，能为用户提供多套电视节目乃至各种信息服务的电视网络体系有线电视网络特点：实现广播电视的有效覆盖；图像质量好，抗干扰能力强；频道资源丰富；系统规模大，节约投资；宽带入户，便于综合利用；能实现有偿服务；建网需循序渐进。

限制频道宽度的原因：无线电频率的资源有限；为了传送更多的电视节目系统非线性失真的种类及其表现：二次失真产物：二次谐波失真项、二次互调失真项（产生新的频率：网纹干扰）；三次失真产物：三次互调干扰、三次差拍干扰、（产生新频率：网纹干扰）三次交调干扰（无新频率：雨刷或负像）IM（载波互调比）：是用来描述由于放大器的非线性失真，所产生的新频率分量落入传输频道后对有用信号干扰程度的性能参数，在系统指定点，传输频道的载波电压对落入该频道的某一类互调产物电压之比CSO（组合二次差拍）：是落在某一频道内所有二次差拍成分的总和CTB（组合三次差拍）：是落在某一频道内所有三次差拍成分的总和C/CSO（载波组合二次差拍比）：在系统指定点，图像载波电压与落入该频道带内成簇集聚的二次差拍产物的复合电压之比C/CTB（载波组合三次差拍比）在系统指定点，图像载波电压与围绕在图像载波中心附近群集的组合三次差拍产物的峰值电压之比CM（交扰调制比）：在系统指定点，指定频道上已调载波有用调制信号的峰峰值对由其他频道转移过来的交扰调制成分峰峰值之比前端主要设备及作用：天线放大器（将天线接收到的信号放大后再传送给前端，以提高信号电平，改善前端输出信号的载噪比）频道放大器（抑制带外信号分量以减小输出信号中的交调和互调失真；对单频道信号进行放大，以获得较高的输出电平；进行各频道电平的分别调整，使输出信号中各频道电平基本一致，并进行自动电平控制，以获得稳定的输出电平）频道变换器（进行频谱搬移，将开路电视信号的频率安排到传输频道上去）信号处理器（将天线接收到的电视信号经过处理后再变换到有线电视系统工作频段所指定的频道上）调制器（除普通的开路信号可以用相应的信号处理器进行处理，其他的几类信号经调制器变换成射频信号才能传输）导频信号发生器（为了使干线放大器输出电平稳定，产生固定频率的信号混合在复合信号中）混合器（将两个以上的输入信号合并成一个组合输出信号）线路放大器（干线放大器：在于补偿传输电缆的衰减，确定信号能够优质、稳定地进行远距离传输。
