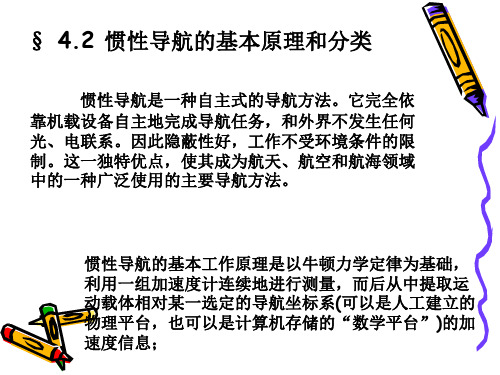

D惯性导航的基本原理及分类

惯性导航仪的工作原理惯性导航仪是一种用于航空、航海和导弹等领域的导航设备，它通过测量和计算物体的加速度和角速度来确定其位置、速度和方向。

惯性导航仪不依赖于外部信号源，因此具有高精度和独立性的优势。

惯性导航仪主要由三个部分组成：加速度计、陀螺仪和计算单元。

下面将详细介绍每个部分的工作原理。

1. 加速度计：加速度计用于测量物体的加速度。

它通常由一个质量块和弹簧组成。

当物体受到加速度时，质量块会受到力的作用而发生位移，弹簧会产生相应的反力。

通过测量位移或反力的大小，可以计算出物体的加速度。

加速度计可以分为单轴加速度计和多轴加速度计，用于测量各个方向上的加速度。

2. 陀螺仪：陀螺仪用于测量物体的角速度。

它基于陀螺效应，通过测量陀螺仪转动时的力矩或位移来确定角速度。

陀螺仪通常由旋转的转子和敏感器组成。

当物体发生旋转时，转子会受到力矩的作用而发生位移或力矩。

通过测量位移或力矩的大小，可以计算出物体的角速度。

陀螺仪可以分为机械陀螺仪和光纤陀螺仪等不同类型。

3. 计算单元：计算单元是惯性导航仪的核心部分，它用于处理加速度计和陀螺仪的测量数据，并计算出物体的位置、速度和方向。

计算单元通常由微处理器和相关算法组成。

它根据加速度计和陀螺仪的测量数据，利用运动方程和积分算法来推算物体的运动状态。

通过不断更新和整合测量数据，计算单元可以实时准确地确定物体的位置、速度和方向。

惯性导航仪的工作原理可以简单描述为以下几个步骤：1. 加速度计和陀螺仪测量：惯性导航仪通过加速度计和陀螺仪测量物体的加速度和角速度。

加速度计测量物体的线性加速度，而陀螺仪测量物体的角速度。

2. 数据处理：测量数据由计算单元接收，并进行数据处理。

计算单元使用运动方程和积分算法，将加速度计和陀螺仪的测量数据转化为物体的位置、速度和方向。

3. 姿态估计：根据陀螺仪的测量数据，惯性导航仪可以估计物体的姿态。

姿态是物体相对于某一参考坐标系的旋转角度。

4. 位置、速度和方向计算：通过运动方程和积分算法，结合姿态估计和加速度计的测量数据，惯性导航仪可以计算出物体的位置、速度和方向。

惯性导航的原理惯性导航是一种基于惯性传感器测量的导航技术，它可以独立于外界参考，为导航系统提供必要的位置、速度和姿态信息。

惯性导航系统主要由加速度计和陀螺仪组成，通过测量加速度和角速度来推算出位置、速度和姿态等相关信息。

惯性导航的原理可以分为两个方面：加速度计和陀螺仪。

一、加速度计：加速度计是惯性导航系统中的一个重要传感器，它能够测量物体在三维空间中的加速度。

加速度计的工作原理是基于牛顿第二定律，通过测量物体受到的惯性力大小来推算出物体的加速度。

加速度计通常采用压电效应或微机械系统（MEMS）技术来实现测量。

当一个物体处于静止状态时，加速度计可以测量出物体所受到的地心引力加速度，即9.8米/秒²。

当物体发生运动时，加速度计可以测量出物体除地心引力之外的其他加速度。

通过对加速度的积分，可以得到物体的速度和位置信息。

然而，由于加速度测量中存在累积误差和噪声，积分过程会导致速度和位置信息的漂移。

二、陀螺仪：陀螺仪是另一个重要的惯性导航传感器，它能够测量物体在三维空间中的角速度。

陀螺仪的工作原理是基于陀螺效应，即物体在旋转时会产生角动量。

陀螺仪通过测量角动量的大小和方向来推算出物体的角速度。

陀螺仪通常采用悬挂式陀螺或光纤陀螺等技术来实现测量。

陀螺仪具有高精度和高灵敏度的特点，可以提供准确的角速度信息。

通过对角速度的积分，可以推算出物体的姿态信息，比如俯仰角、滚转角和偏航角等。

综合应用加速度计和陀螺仪的测量结果，惯性导航系统可以实现导航信息的获取。

加速度计提供了物体的加速度，而陀螺仪提供了物体的角速度，通过对加速度和角速度的积分，可以得到物体的速度和位置信息。

此外，陀螺仪还可以提供物体的姿态信息。

然而，惯性导航系统存在一定的问题和挑战。

首先，加速度计和陀螺仪本身存在噪声和漂移问题，这会导致定位和姿态信息的不准确性和不稳定性。

其次，积分过程会导致误差的累积，导致位置和姿态信息的漂移。

为了解决这些问题，通常需要结合其他导航系统，如全球定位系统（GPS）或视觉传感器等，进行信息融合处理，以提高惯性导航系统的精度和稳定性。

惯性导航仪的工作原理引言概述：惯性导航仪是一种用于测量和跟踪物体在空间中的位置、方向和速度的设备。

它通过利用物体的惯性特性来实现导航和定位功能。

本文将详细介绍惯性导航仪的工作原理，包括传感器、数据处理和输出等方面。

一、传感器1.1 加速度计加速度计是惯性导航仪中的重要传感器之一。

它可以测量物体在三个轴向上的加速度。

基于牛顿第二定律，加速度计通过测量物体受到的惯性力来计算加速度。

常见的加速度计类型有压电式和电容式加速度计。

1.2 陀螺仪陀螺仪是惯性导航仪中另一个关键传感器。

它可以测量物体绕三个轴向的旋转角速度。

陀螺仪原理基于角动量守恒定律，通过检测物体旋转时的角动量变化来计算角速度。

常见的陀螺仪类型有机械陀螺仪和光纤陀螺仪。

1.3 磁力计磁力计是惯性导航仪中的辅助传感器。

它可以测量物体在地球磁场中的磁场强度。

磁力计原理基于洛伦兹力定律，通过检测磁场对物体的作用力来计算磁场强度。

磁力计常用于校准其他传感器的数据，提高导航仪的精度。

二、数据处理2.1 姿态解算姿态解算是惯性导航仪中的核心数据处理过程。

它通过融合加速度计和陀螺仪的数据来计算物体的姿态角度。

常用的姿态解算算法有卡尔曼滤波和互补滤波等。

2.2 位置估计位置估计是惯性导航仪的另一个重要数据处理过程。

它通过积分加速度计的数据来计算物体的速度和位移。

然而，由于加速度计存在漂移误差，位置估计会随时间积累误差。

因此，通常需要结合其他导航系统（如GPS）来校正位置估计的误差。

2.3 数据融合数据融合是综合利用各个传感器数据的过程。

通过将加速度计、陀螺仪和磁力计等数据进行融合，可以提高导航仪的精度和稳定性。

常用的数据融合算法有卡尔曼滤波和粒子滤波等。

三、输出3.1 姿态输出姿态输出是惯性导航仪最基本的输出结果之一。

它通常以欧拉角（如俯仰角、横滚角和偏航角）的形式呈现。

姿态输出可以用于飞行器的姿态控制和导航等应用。

3.2 速度输出速度输出是惯性导航仪的另一个重要输出结果。

惯性导航系统如何借助物理原理找到正确的方向惯性导航系统是一种利用物理原理来确定正确方向的导航系统。

它主要依靠惯性传感器来测量导航系统的加速度和角速度，从而实现航向、位置和速度的准确计算。

本文将介绍惯性导航系统的原理以及它是如何借助物理原理找到正确的方向的。

一、惯性导航系统的工作原理惯性导航系统是基于牛顿第一定律的惯性原理工作的。

牛顿第一定律也被称为惯性定律，它表明物体在不受力的作用下将保持静止或匀速直线运动。

惯性导航系统利用这一原理，通过测量导航系统的加速度和角速度来计算位置和速度。

惯性导航系统主要包括三个核心组件：加速度计、陀螺仪和计算单元。

加速度计用于测量系统的加速度，陀螺仪用于测量系统的角速度，而计算单元则用于处理传感器的输出并计算位置和速度。

加速度计通过测量系统的加速度来确定系统的运动状态。

它基于牛顿第二定律，利用加速度与力的关系进行测量。

加速度计可以感知系统的线性加速度，并将测量结果传递给计算单元进行处理。

陀螺仪则通过测量系统的角速度来确定系统的旋转状况。

它基于角动量守恒定律，利用角速度与力矩的关系进行测量。

陀螺仪可以感知系统的角速度，并将测量结果传递给计算单元进行处理。

计算单元是惯性导航系统的核心部分，它接收加速度计和陀螺仪的输出，并进行复杂的计算以确定位置和速度。

计算单元会根据测量到的加速度和角速度对系统的运动状态进行积分处理，从而得到位置和速度的准确数值。

二、物理原理在惯性导航系统中的应用物理原理在惯性导航系统中扮演了重要的角色。

首先，惯性导航系统利用牛顿第一定律和角动量守恒定律来解决航向、位置和速度的计算问题。

这些定律是基于数学和物理原理的深度研究得出的，确保了导航系统的准确性和可靠性。

其次，惯性导航系统依赖惯性传感器来感知系统的加速度和角速度。

加速度计和陀螺仪作为惯性传感器，利用物理原理测量加速度和角速度的变化。

它们通过多个微小的物理过程，如斥力、角动量和振动等，来转化为可供系统理解和计算的电信号。

惯性导航的工作原理及惯性导航系统分类
惯性导航系统(INS)是一种自主式的导航设备，能连续、实时地提供载体位置、姿态、速度等信息;特点是不依赖外界信息，不受气候条件和外部各种干扰因素。

惯性导航及控制系统最初主要为航空航天、地面及海上军事用户所应用，是现代国防系统的核心技术产品，被广泛应用于飞机、导弹、舰船、潜艇、坦克等国防领域。

随着成本的降低和需求的增长，惯性导航技术已扩展到大地测量、资源勘测、地球物理测量、海洋探测、铁路、隧道等商用领域，甚至在机器人、摄像机、儿童玩具中也被广泛应用。

不同领域使用惯性传感器的目的、方法大致相同，但对器件性能要求的侧重各不相同。

从精度方面来看，航天与航海领域对精度要求高，其连续工作时间也长;从系统寿命来看，卫星、空间站等航天器要求最高，因其发射升空后不可更换或维修;制导武器对系统寿命要求最短，但可能须要满足长时间战备的要求。

涉及到军事应用等领域，对可靠性要求较高。

惯性导航的工作原理
惯性导航系统是一种自主式的导航方法，它完全依靠载体上的设备自主地确定载体的航向、位置、姿态和速度等导航参数，而不需要借助外界任何的光、电、磁等信息。

惯性导航是一门涉及精密机械、计算机技术、微电子、光学、自动控制、材料等多种学科和领域的综合技术。

其基本工作原理是以牛顿力学定律为基础，通过测量载体在惯性参考系的加速度、角加速度，将它对时间进行一次积分，求得运动载体的速度、角速度，之后进行二次积分求得运动载体的位置信息，然后将其变换到导航坐标系，得到在导航坐标系中的速度、偏航角和位置信息等。

百度搜索“乐晴智库”，获得更多行业深度研究报告
惯性导航系统分类。

惯性导航仪的工作原理引言概述：惯性导航仪是一种用于飞行器、舰船、导弹等载具的导航设备，它能够通过测量载具的加速度和角速度来确定载具的位置、速度和方向。

惯性导航仪具有高精度、独立性强等优点，被广泛应用于航空航天领域。

一、惯性导航仪的基本原理1.1 惯性导航仪的加速度测量原理惯性导航仪内置加速度计，通过测量载具的加速度来确定载具的运动状态。

当载具发生加速度变化时，加速度计会产生相应的电信号，进而计算出载具的加速度值。

1.2 惯性导航仪的角速度测量原理惯性导航仪内置陀螺仪，通过测量载具的角速度来确定载具的旋转状态。

陀螺仪会产生相应的电信号，用于计算载具的角速度值。

1.3 综合加速度和角速度信息惯性导航仪会综合加速度和角速度信息，通过积分计算出载具的位置、速度和方向，从而实现导航功能。

二、惯性导航仪的误差补偿原理2.1 零偏误差补偿惯性导航仪存在零偏误差，需要进行零偏误差补偿。

通过定期校准零偏误差，可以提高导航仪的准确性。

2.2 温度漂移补偿惯性导航仪的性能会受到温度的影响，需要进行温度漂移补偿。

通过传感器内部的温度补偿电路，可以减小温度对导航仪的影响。

2.3 震动干扰抑制惯性导航仪在运动过程中会受到震动干扰，需要进行震动干扰抑制。

通过滤波算法和信号处理技术，可以减小震动对导航仪的影响。

三、惯性导航仪的工作模式3.1 静态模式在载具停止运动时，惯性导航仪处于静态模式。

此时，导航仪主要通过加速度计和陀螺仪测量载具的姿态和位置。

3.2 动态模式在载具运动时，惯性导航仪处于动态模式。

此时，导航仪主要通过积分计算出载具的位置、速度和方向。

3.3 切换模式惯性导航仪可以根据载具的运动状态自动切换不同的工作模式，以确保导航的准确性和稳定性。

四、惯性导航仪的应用领域4.1 航空领域惯性导航仪被广泛应用于飞机、直升机等航空器上，用于实现飞行导航和飞行控制。

4.2 舰船领域惯性导航仪也被应用于舰船上，用于实现航行导航和姿态控制。

惯性导航的基本原理及应用惯性导航是一种基于惯性传感器技术的导航系统，它能够通过测量车辆、航空器或船只的加速度和角速度来推导出其位置、速度和姿态信息。

惯性导航系统利用了牛顿力学中的惯性原理，即物体在没有外界力作用下会保持匀速直线运动或保持不变的角速度。

基于这一原理，惯性导航系统可以通过不断积分加速度和角速度的数据来推导出车辆或飞行器的运动状态，实现自主导航和定位。

惯性导航系统的核心组件包括加速度传感器和陀螺仪。

加速度传感器用于测量运动物体的加速度，而陀螺仪则可以测量物体的角速度。

通过不断地对这些传感器所得到的数据进行积分运算，可以推导出车辆或飞行器的位置、速度和姿态信息。

此外，惯性导航系统通常还会与全球卫星定位系统（GPS）等其他导航系统相结合，以提高其定位精度和可靠性。

惯性导航系统的基本原理是利用牛顿运动方程和刚体运动学原理，通过积分运算来推导出车辆或飞行器的位置、速度和姿态信息。

具体来说，惯性导航系统首先通过加速度传感器和陀螺仪来测量车辆或飞行器的加速度和角速度，然后利用这些数据进行姿态解算和定位计算。

由于积分运算会引入误差累积，因此惯性导航系统通常会通过组合滤波算法来对导航信息进行优化和校正，以提高其定位精度和稳定性。

惯性导航系统具有许多应用，特别是在需要高精度导航和定位的领域。

例如，在航空航天领域，惯性导航系统常被用于飞行器的姿态控制、自主导航和惯性测量单元（IMU）等方面。

在军事领域，惯性导航系统可以用于导弹、无人机和战车等武器装备的精确定位和导航。

此外，在汽车、船舶和铁路等交通运输领域，惯性导航系统也可以为车辆的自主导航和定位提供支持。

另外，惯性导航系统还在船舶、海洋科学研究和海洋勘测等领域有着重要的应用。

总而言之，惯性导航系统基于惯性传感器技术，利用加速度传感器和陀螺仪等传感器来测量车辆或飞行器的运动信息，通过积分和滤波运算来推导出其位置、速度和姿态信息。

惯性导航系统在航空航天、军事、交通运输和海洋领域等有着广泛的应用，对提高导航定位精度和自主导航能力具有重要意义。

惯性导航知识点概述惯性导航是一种基于物理原理的导航技术，它利用惯性传感器测量物体的加速度和角速度来推测其位置和方向。

这种导航方式不受外部环境的影响，因此在无法使用地面、天空或卫星信号进行导航的环境中具有很高的适用性。

本文将介绍惯性导航的原理、应用和未来发展方向。

一、惯性导航原理惯性导航基于牛顿第一定律，即物体在没有外力作用时将保持静止或匀速直线运动。

根据这个原理，惯性导航系统利用加速度计和陀螺仪来测量物体的加速度和角速度，并通过积分计算出位置和方向。

加速度计测量物体的加速度，而陀螺仪测量物体的角速度。

结合这两个测量值，我们可以获得物体的运动状态。

二、惯性导航应用惯性导航在许多领域中都有广泛的应用。

一方面，在航空航天领域，惯性导航被广泛用于飞机、导弹和航天器等的导航系统中。

因为这些系统需要长时间在没有卫星信号的空间中运作，而惯性导航正好可以提供稳定准确的导航信息。

另一方面，在汽车和船舶领域，惯性导航也可以用于提供车辆和船只的位置和方向信息。

三、惯性导航的优势和限制与其他导航技术相比，惯性导航具有一些独特的优势。

首先，惯性导航不受外部环境的干扰，能够在恶劣天气条件下工作。

其次，惯性导航系统具有较高的精度和更新速率，可以提供准确的导航信息。

然而，惯性导航也存在一些限制。

由于惯性传感器存在漂移问题，导航的误差会随时间累积，因此需要通过其他导航系统进行校正，如全球卫星定位系统（GPS）。

四、惯性导航的未来发展方向随着技术的不断发展，惯性导航正朝着更加精确和可靠的方向发展。

首先，研究人员正在努力改进惯性传感器的性能，减小测量误差和漂移问题，提高导航的精度。

其次，结合其他导航系统，如GPS和地图数据，可以进一步提高惯性导航的可靠性和准确性。

此外，随着人工智能技术的发展，惯性导航系统可能会与其他智能设备和系统进行集成，实现更多应用场景和功能。

总结惯性导航是一种基于物理原理的导航技术，利用惯性传感器测量物体的加速度和角速度来推测其位置和方向。

惯性导航仪的原理惯性导航系统（INS，Inertial Navigation System）也称作惯性参考系统，是一种不依赖于外部信息、也不向外部辐射能量（如无线电导航那样）的自主式导航系统。

其工作环境不仅包括空中、地面，还可以在水下。

惯性导航的基本工作原理是以牛顿力学定律为基础，通过测量载体在惯性参考系的加速度，将它对时间进行积分，且把它变换到导航坐标系中，就能够得到在导航坐标系中的速度、偏航角和位置等信息。

惯性导航系统（英语：INS ）惯性导航系统是以陀螺和加速度计为敏感器件的导航参数解算系统，该系统根据陀螺的输出建立导航坐标系，根据加速度计输出解算出运载体在导航坐标系中的速度和位置。

惯性导航系统属于推算导航方式，即从一已知点的位置根据连续测得的运动体航向角和速度推算出其下一点的位置，因而可连续测出运动体的当前位置。

惯性导航系统中的陀螺仪用来形成一个导航坐标系，使加速度计的测量轴稳定在该坐标系中，并给出航向和姿态角；加速度计用来测量运动体的加速度，经过对时间的一次积分得到速度，速度再经过对时间的一次积分即可得到距离。

惯性导航系统至少包括计算机及含有加速度计、陀螺仪或其他运动传感器的平台（或模块）。

开始时，有外界（操作人员、GPS接收器等）给 INS 提供初始位置及速度，此后 INS 通过对运动传感器的信息进行整合计算，不断更新当前位置及速度。

INS 的优势在于给定了初始条件后，不需要外部参照就可确定当前位置、方向及速度。

通过检测系统的加速度和角速度，惯性导航系统可以检测位置变化（如向东或向西的运动），速度变化（速度大小或方向）和姿态变化（绕各个轴的旋转）。

它不需要外部参考的特点使它自然地不受外界的干扰或欺骗。

陀螺在惯性参照系中用于测量系统的角速率。

通过以惯性参照系中系统初始方位作为初始条件，对角速率进行积分，就可以时刻得到系统的当前方向。

这可以想象成被蒙上眼睛的乘客坐在汽车中，感觉汽车左转、右转、上坡、下坡，仅根据这些信息他知道了汽车朝哪里开，但不知道汽车是快，是慢或是否汽车滑向路边。
