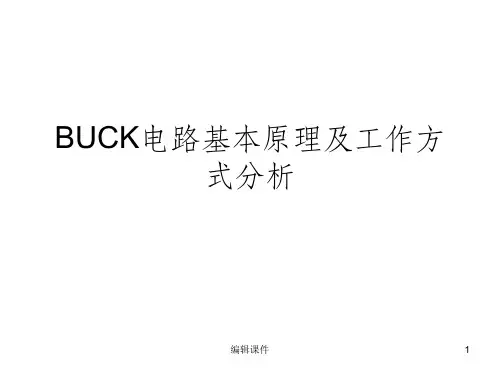

BUCK电路教学教材
- 格式:ppt
- 大小:7.08 MB
- 文档页数:42

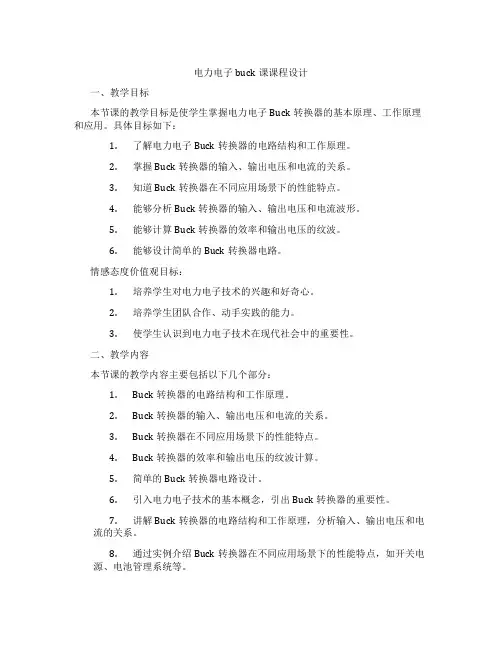

电力电子buck课课程设计一、教学目标本节课的教学目标是使学生掌握电力电子Buck转换器的基本原理、工作原理和应用。
具体目标如下:1.了解电力电子Buck转换器的电路结构和工作原理。
2.掌握Buck转换器的输入、输出电压和电流的关系。
3.知道Buck转换器在不同应用场景下的性能特点。
4.能够分析Buck转换器的输入、输出电压和电流波形。
5.能够计算Buck转换器的效率和输出电压的纹波。
6.能够设计简单的Buck转换器电路。
情感态度价值观目标:1.培养学生对电力电子技术的兴趣和好奇心。
2.培养学生团队合作、动手实践的能力。
3.使学生认识到电力电子技术在现代社会中的重要性。
二、教学内容本节课的教学内容主要包括以下几个部分:1.Buck转换器的电路结构和工作原理。
2.Buck转换器的输入、输出电压和电流的关系。
3.Buck转换器在不同应用场景下的性能特点。
4.Buck转换器的效率和输出电压的纹波计算。
5.简单的Buck转换器电路设计。
6.引入电力电子技术的基本概念,引出Buck转换器的重要性。
7.讲解Buck转换器的电路结构和工作原理,分析输入、输出电压和电流的关系。
8.通过实例介绍Buck转换器在不同应用场景下的性能特点,如开关电源、电池管理系统等。
9.讲解Buck转换器的效率和输出电压的纹波计算方法,引导学生进行实际计算。
10.安排课堂实践环节,让学生动手搭建简单的Buck转换器电路,培养学生的实践能力。
三、教学方法为了激发学生的学习兴趣和主动性,本节课将采用多种教学方法:1.讲授法:讲解Buck转换器的电路结构、工作原理和性能特点。
2.案例分析法:通过实际应用案例,使学生更好地理解Buck转换器的应用场景。
3.实验法:安排课堂实践环节,让学生动手搭建简单的Buck转换器电路,增强学生的实践能力。
4.讨论法:鼓励学生在课堂上提问、发表观点,促进师生互动。
四、教学资源为了支持教学内容和教学方法的实施,本节课将准备以下教学资源:1.教材:电力电子技术相关教材,用于引导学生学习。

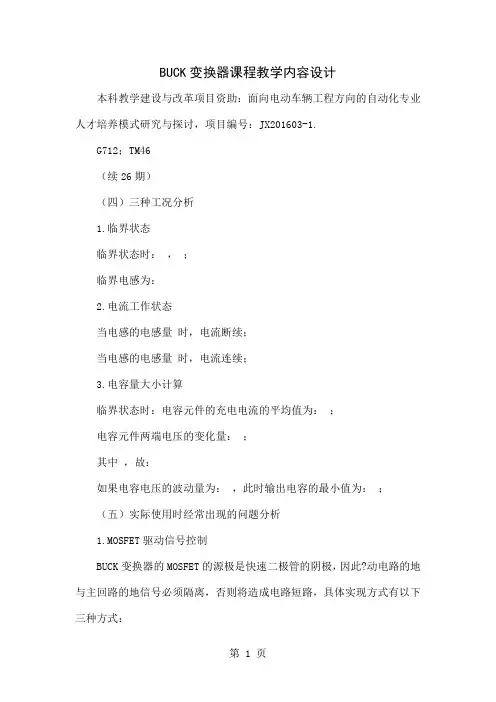

BUCK变换器课程教学内容设计本科教学建设与改革项目资助:面向电动车辆工程方向的自动化专业人才培养模式研究与探讨,项目编号:JX201603-1.G712;TM46(续26期)(四)三种工况分析1.临界状态临界状态时:,;临界电感为:2.电流工作状态当电感的电感量时,电流断续;当电感的电感量时,电流连续;3.电容量大小计算临界状态时:电容元件的充电电流的平均值为:;电容元件两端电压的变化量:;其中,故:如果电容电压的波动量为:,此时输出电容的最小值为:;(五)实际使用时经常出现的问题分析1.MOSFET驱动信号控制BUCK变换器的MOSFET的源极是快速二极管的阴极,因此?动电路的地与主回路的地信号必须隔离,否则将造成电路短路,具体实现方式有以下三种方式:(1)驱动电路的电源采用隔离电源方式图4 采用独立电源形式驱动电路图5 基于IR2117S的驱动电路脉冲信号经过光耦隔离以后,再经过驱动芯片以后驱动MOSFET,其中PWM3信号接到MOSFET的栅极,隔离光耦以后的地位GND3,GND3接到MOSFET 的源极,驱动芯片的电源由隔离电源U3提供,U3输入电源和输出电源的地是隔离地信号。
(2)采用具有自举功能的驱动芯片驱动采用带有自举功能的驱动芯片驱动MOSFET,该类型最典型的芯片是IR系列的驱动芯片,比如单管驱动芯片IR2117S,其典型应用电路如图5所示。
(3)采用脉冲变压器隔离驱动方式该驱动方式在论文《全控型器件驱动技术工程教学内容设计》一文中有较为详细的描述。
2.电感发热一般来说在BUCK变换器中,电感发热的原因主要有以下两种,一是线圈发热,主要是线圈的电阻产生损耗,优化措施时增大线径,如果电流信号的频率达到几十K以上,此时采用多股细铜线进行并联,比如利兹线;二是铁芯发热,应该采用高频导磁能力强和抗饱和能力强的铁芯材料。
对于大电流的情况,通常我们采用铜带或者将两个铁芯叠在一起绕制线圈,增大线圈的过流能力和抗饱和能力。

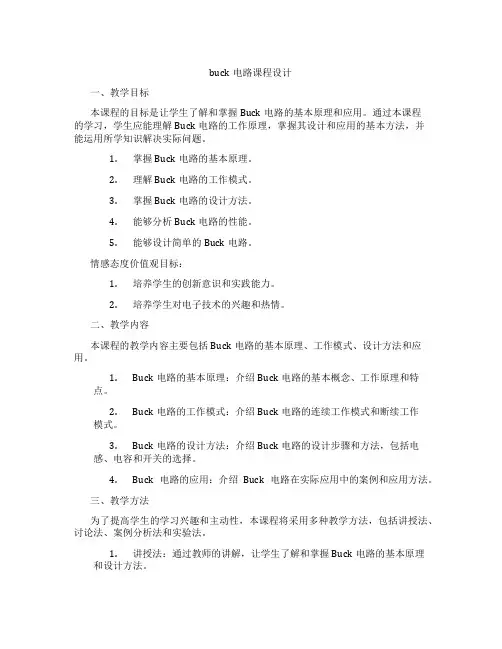

buck电路课程设计一、教学目标本课程的目标是让学生了解和掌握Buck电路的基本原理和应用。
通过本课程的学习,学生应能理解Buck电路的工作原理,掌握其设计和应用的基本方法,并能运用所学知识解决实际问题。
1.掌握Buck电路的基本原理。
2.理解Buck电路的工作模式。
3.掌握Buck电路的设计方法。
4.能够分析Buck电路的性能。
5.能够设计简单的Buck电路。
情感态度价值观目标:1.培养学生的创新意识和实践能力。
2.培养学生对电子技术的兴趣和热情。
二、教学内容本课程的教学内容主要包括Buck电路的基本原理、工作模式、设计方法和应用。
1.Buck电路的基本原理:介绍Buck电路的基本概念、工作原理和特点。
2.Buck电路的工作模式:介绍Buck电路的连续工作模式和断续工作模式。
3.Buck电路的设计方法:介绍Buck电路的设计步骤和方法,包括电感、电容和开关的选择。
4.Buck电路的应用:介绍Buck电路在实际应用中的案例和应用方法。
三、教学方法为了提高学生的学习兴趣和主动性,本课程将采用多种教学方法,包括讲授法、讨论法、案例分析法和实验法。
1.讲授法:通过教师的讲解,让学生了解和掌握Buck电路的基本原理和设计方法。
2.讨论法:通过小组讨论,让学生深入理解Buck电路的工作模式和应用。
3.案例分析法:通过分析实际案例,让学生了解Buck电路在实际应用中的效果和优点。
4.实验法:通过实验操作,让学生亲手搭建和测试Buck电路,提高学生的实践能力。
四、教学资源为了支持教学内容和教学方法的实施,丰富学生的学习体验,我们将选择和准备以下教学资源:1.教材:选用《电子技术》一书作为主要教材,介绍Buck电路的基本原理和设计方法。
2.参考书:提供《现代电子电路设计》等参考书籍,供学生深入学习和参考。
3.多媒体资料:制作PPT和视频资料,生动展示Buck电路的工作原理和应用案例。
4.实验设备:准备Buck电路实验套件,让学生进行实验操作和测试。
电力电子buck电路课程设计一、课程目标知识目标:1. 学生能够理解Buck电路的基本原理,掌握其工作流程及电路组成。
2. 学生能够掌握Buck电路中关键元件的作用,如二极管、晶体管和电感。
3. 学生能够解释Buck电路的转换效率、电压调整率等关键性能指标。
技能目标:1. 学生能够运用所学知识,设计并搭建简单的Buck电路。
2. 学生能够利用示波器、电源等实验设备对Buck电路进行性能测试,并分析实验数据。
3. 学生能够解决Buck电路在实际应用中遇到的问题,如电路调试、故障排查等。
情感态度价值观目标:1. 学生能够培养对电力电子技术的兴趣,认识到其在生活中的广泛应用。
2. 学生能够树立正确的工程观念,注重实际操作能力和团队合作精神的培养。
3. 学生能够认识到电力电子技术在节能环保方面的重要性,增强社会责任感。
本课程旨在帮助学生掌握Buck电路的基础知识和实际应用,提高学生的实验操作能力和问题解决能力。
针对高中年级学生的特点,课程注重理论与实践相结合,培养学生的工程素养和创新能力。
在教学过程中,注重启发式教学,引导学生主动探索、积极实践,使学生在学习过程中达到课程目标,为后续电力电子技术学习打下坚实基础。
二、教学内容本章节教学内容主要包括以下几部分:1. Buck电路原理介绍:讲解Buck电路的工作原理、电路组成,以及其与其他电力电子电路的区别。
2. 关键元件分析:详细讲解二极管、晶体管和电感在Buck电路中的作用,以及选型和应用要点。
3. 性能指标:介绍Buck电路的转换效率、电压调整率、输出纹波等关键性能指标,并进行对比分析。
4. 电路设计:指导学生根据实际需求,运用所学知识设计Buck电路,包括计算关键元件参数、选择合适元件等。
5. 电路搭建与调试:教授学生如何搭建Buck电路,并进行实验操作,包括电路连接、设备调试、数据采集等。
6. 故障分析与优化:分析Buck电路在实际应用中可能出现的故障,教授学生排查和解决问题的方法。
