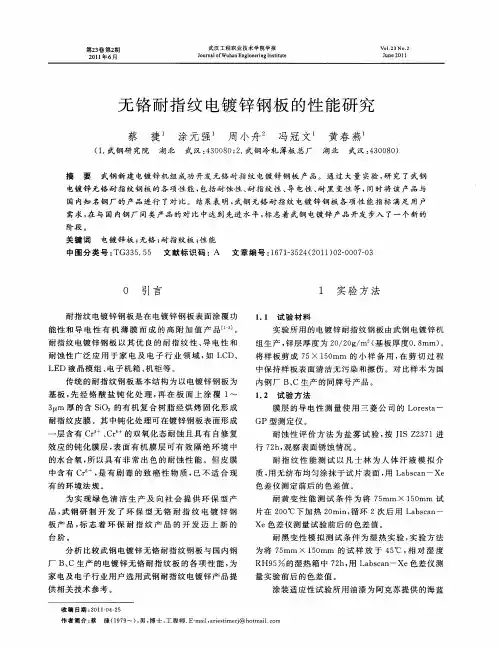

无铬耐指纹电镀锌钢板

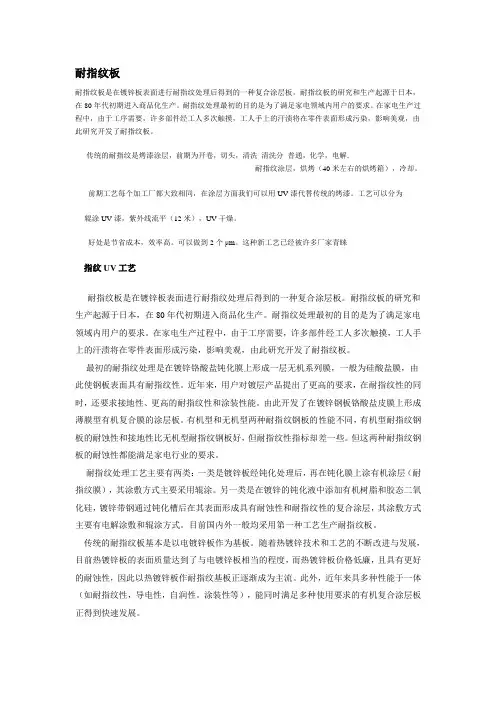

耐指纹板耐指纹板是在镀锌板表面进行耐指纹处理后得到的一种复合涂层板。

耐指纹板的研究和生产起源于日本，在80年代初期进入商品化生产。

耐指纹处理最初的目的是为了满足家电领域内用户的要求。

在家电生产过程中，由于工序需要，许多部件经工人多次触摸，工人手上的汗渍将在零件表面形成污染，影响美观，由此研究开发了耐指纹板。

传统的耐指纹是烤漆涂层，前期为开卷，切头，清洗清洗分普通，化学，电解．耐指纹涂层，烘烤（40米左右的烘烤箱），冷却。

前期工艺每个加工厂都大致相同，在涂层方面我们可以用UV漆代替传统的烤漆。

工艺可以分为辊涂UV漆，紫外线流平（12米），UV干燥。

好处是节省成本，效率高。

可以做到2个μm。

这种新工艺已经被许多厂家青睐指纹UV工艺耐指纹板是在镀锌板表面进行耐指纹处理后得到的一种复合涂层板。

耐指纹板的研究和生产起源于日本，在80年代初期进入商品化生产。

耐指纹处理最初的目的是为了满足家电领域内用户的要求。

在家电生产过程中，由于工序需要，许多部件经工人多次触摸，工人手上的汗渍将在零件表面形成污染，影响美观，由此研究开发了耐指纹板。

最初的耐指纹处理是在镀锌铬酸盐钝化膜上形成一层无机系列膜，一般为硅酸盐膜，由此使钢板表面具有耐指纹性。

近年来，用户对镀层产品提出了更高的要求，在耐指纹性的同时，还要求接地性、更高的耐指纹性和涂装性能。

由此开发了在镀锌钢板铬酸盐皮膜上形成薄膜型有机复合膜的涂层板。

有机型和无机型两种耐指纹钢板的性能不同，有机型耐指纹钢板的耐蚀性和接地性比无机型耐指纹钢板好，但耐指纹性指标却差一些。

但这两种耐指纹钢板的耐蚀性都能满足家电行业的要求。

耐指纹处理工艺主要有两类：一类是镀锌板经钝化处理后，再在钝化膜上涂有机涂层（耐指纹膜），其涂敷方式主要采用辊涂。

另一类是在镀锌的钝化液中添加有机树脂和胶态二氧化硅，镀锌带钢通过钝化槽后在其表面形成具有耐蚀性和耐指纹性的复合涂层，其涂敷方式主要有电解涂敷和辊涂方式。

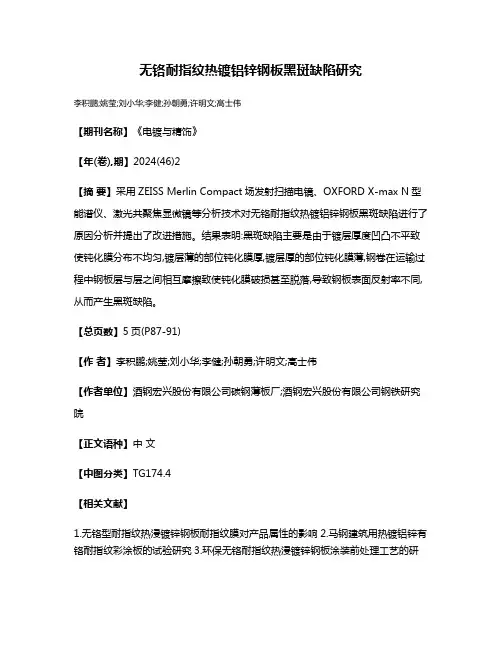

无铬耐指纹热镀铝锌钢板黑斑缺陷研究
李积鹏;姚莹;刘小华;李健;孙朝勇;许明文;高士伟
【期刊名称】《电镀与精饰》
【年(卷),期】2024(46)2
【摘要】采用ZEISS Merlin Compact场发射扫描电镜、OXFORD X-max N型能谱仪、激光共聚焦显微镜等分析技术对无铬耐指纹热镀铝锌钢板黑斑缺陷进行了原因分析并提出了改进措施。

结果表明:黑斑缺陷主要是由于镀层厚度凹凸不平致使钝化膜分布不均匀,镀层薄的部位钝化膜厚,镀层厚的部位钝化膜薄,钢卷在运输过程中钢板层与层之间相互摩擦致使钝化膜破损甚至脱落,导致钢板表面反射率不同,从而产生黑斑缺陷。

【总页数】5页(P87-91)
【作者】李积鹏;姚莹;刘小华;李健;孙朝勇;许明文;高士伟
【作者单位】酒钢宏兴股份有限公司碳钢薄板厂;酒钢宏兴股份有限公司钢铁研究院
【正文语种】中文
【中图分类】TG174.4
【相关文献】
1.无铬型耐指纹热浸镀锌钢板耐指纹膜对产品属性的影响
2.马钢建筑用热镀铝锌有铬耐指纹彩涂板的试验研究
3.环保无铬耐指纹热浸镀锌钢板涂装前处理工艺的研
究4.聚四氟蜡粒径对热镀铝锌钢板耐指纹涂层疏水、摩擦磨损与加工成型性的影响5.耐指纹处理热浸镀铝锌硅钢板的耐盐雾腐蚀性能
因版权原因，仅展示原文概要，查看原文内容请购买。

内容提要1马钢绿色环保产品开发简介2 马钢批量供货家电产品介绍3 马钢与家电产业的合作4 产品承诺书5 装备先进的板带生产线6 马钢销售服务体系1马钢绿色环保产品开发简介家电产品、所使用原材料中RoHS指令规定禁止对象物质RoHS物質測定方法5六种有害物质是指铅(Pb)、汞(Hg)、镉(Cd)、六价铬(Cr6+)和聚溴联苯(PBB)、聚溴二苯醚(PBDE)；欧盟及其主要国家对六种限制有害物质的最大限量值见表：铅(Pb) 汞(Hg)镉(Cd) 六价铬(Cr6+)聚溴联苯(PBB)聚溴二苯醚(PBDE)10001000100100010001000表RoHS指令对六种有害物质的最大限量值单位：ppm4/23/2010日本钢铁企业的动向-CGL -7日本钢铁企业的动向-CCL -8的转化三价铬处理皮膜中Cr3+→Cr6+9无铬药剂的性能钝化膜镀锌层耐指纹膜镀锌层10热镀锌产品及应用牌号 无铬耐指纹热镀锌钢板 备注 IT制造业MA STEEL2008～2009年度SGS检测报告热镀锌产品及应用MA STEEL2009年度REACH检测报告彩涂家电产品及应用牌号 TJDC1 备注 用于一般性加工应用领域MA STEEL微波炉DVD 热水器 冰箱侧板彩涂家电产品及应用牌号 TSUN-1 备注 专用于太阳能热水器领域MA STEEL太阳能外壳彩涂家电产品及应用牌号 TDX51D-C1 备注 专用于花纹热转印加工领域MA STEEL彩涂家电产品及应用牌号 TMCJD1 备注 用于对耐腐蚀性、加工性要求一般的领域MA STEEL电脑机箱彩涂家电产品及应用牌号 TMCJD2 备注 用于对表面质量、加工性要求较高的领域MA STEEL冰箱面板冷柜面板彩涂家电产品及应用牌号 TJDC1 备注 用于一般性加工应用领域MA STEEL热水器微波炉彩涂家电产品及应用牌号 TJDC2 备注 用于对冲压、折弯要求较高的领域MA STEEL洗衣机饮水机空调外机彩涂家电产品及应用牌号 XZB-1 备注 用于制作白板等书写板MA STEEL马钢重要的涂镀产品合作伙伴产量：90万吨/年产品大纲：深冲钢；加磷强化钢；烘烤硬化钢；低合金高强钢；DP钢；TRIP钢。

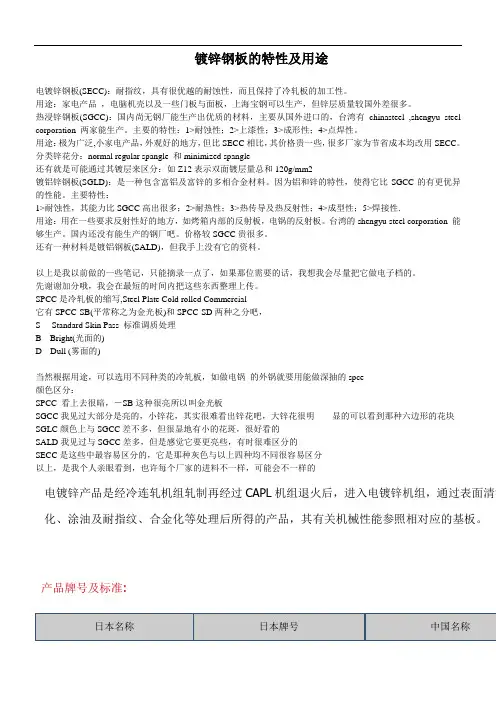

镀锌钢板的特性及用途电镀锌钢板(SECC)：耐指纹，具有很优越的耐蚀性，而且保持了冷轧板的加工性。

用途：家电产品，电脑机壳以及一些门板与面板，上海宝钢可以生产，但锌层质量较国外差很多。

热浸锌钢板(SGCC)：国内尚无钢厂能生产出优质的材料，主要从国外进口的，台湾有chinasteel ,shengyu steel corporation 两家能生产。

主要的特性：1>耐蚀性；2>上漆性；3>成形性；4>点焊性。

用途：极为广泛,小家电产品，外观好的地方，但比SECC相比，其价格贵一些，很多厂家为节省成本均改用SECC。

分类锌花分：normal regular spangle 和minimized spangle还有就是可能通过其镀层来区分：如Z12表示双面镀层量总和120g/mm2镀铝锌钢板(SGLD)：是一种包含富铝及富锌的多相合金材料。

因为铝和锌的特性，使得它比SGCC的有更优异的性能。

主要特性：1>耐蚀性，其能力比SGCC高出很多；2>耐热性；3>热传导及热反射性；4>成型性；5>焊接性.用途：用在一些要求反射性好的地方，如烤箱内部的反射板，电锅的反射板。

台湾的shengyu steel corporation 能够生产。

国内还没有能生产的钢厂吧。

价格较SGCC贵很多。

还有一种材料是镀铝钢板(SALD)，但我手上没有它的资料。

以上是我以前做的一些笔记，只能摘录一点了，如果那位需要的话，我想我会尽量把它做电子档的。

先谢谢加分哦，我会在最短的时间内把这些东西整理上传。

SPCC是冷轧板的缩写,Steel Plate Cold rolled Commercial它有SPCC-SB(平常称之为金光板)和SPCC-SD两种之分吧，S----Standard Skin Pass 标准调质处理B---Bright(光面的)D---Dull (雾面的)当然根据用途，可以选用不同种类的冷轧板，如做电锅的外锅就要用能做深抽的spce颜色区分：SPCC 看上去很暗，－SB这种很亮所以叫金光板SGCC我见过大部分是亮的，小锌花，其实很难看出锌花吧，大锌花很明显的可以看到那种六边形的花块SGLC颜色上与SGCC差不多，但很显地有小的花斑，很好看的SALD我见过与SGCC差多，但是感觉它要更亮些，有时很难区分的SECC是这些中最容易区分的，它是那种灰色与以上四种均不同很容易区分以上，是我个人亲眼看到，也许每个厂家的进料不一样，可能会不一样的电镀锌产品是经冷连轧机组轧制再经过CAPL机组退火后，进入电镀锌机组，通过表面清洗化、涂油及耐指纹、合金化等处理后所得的产品，其有关机械性能参照相对应的基板。

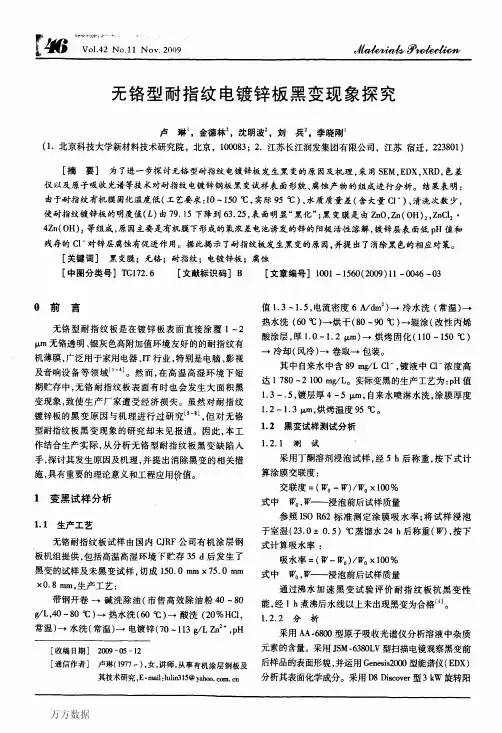

柳馁秒“崎＂”ｔ～…鬈≯一々露獬桫＂脚删嚣鬻秽獬嘲帮≯＃秽１§曩靴卷嘞岍２０《辱１１月杉盈极Ｘ射线衍射仪确定黑变样品表面腐蚀产物的相组成。

采用ＣｏｌｏｒＥｙｅＸＴＭ型色差测量仪测量黑变前后耐指纹板表面明度值三。

Ｌ值越低，黑色度越高。

２黑变现象及其原因揭示２．１黑变试样表面构成黑变后耐指纹镀锌板试样表面由原来的银灰色变成黑灰色，其明度值从７９．１５减小到６３．２５，血＝一１５．９０。

黑变前耐指纹板膜下锌晶粒清晰可见（图１ａ），黑变后膜下锌晶粒扁平，晶界模糊，且表面存在一层极薄的致密腐蚀产物膜，使图像衬度发暗（图１ｂ）。

黑变后试样表面化学成分为７４．４７％ｚｎ，３．１９％Ｆｅ，４．７５％Ｓｉ，６．７２％Ｏ，６．３６％Ｃ，４．５１％Ｃ１（质量分数），其中Ｃ，ｓｉ元素来源于耐指纹涂料。

图１黑变前后耐指纹镀锌板的表面形貌黑变耐指纹试样经ＸＲＤ分析，结果见图２。

图２黑变耐指纹镀锌板Ｘ射线衍射谱由图２可见，谱图中除出现ｚｎ镀层，Ｆｅ（基板）的谱线外，还有ＺｎＯ，Ｚｎ（ＯＨ）２，ＺｎＣｌ２・４Ｚｎ（ＯＨ）２和Ｓｉ０２等，其中ＳｉＯ：是耐指纹涂料的组成部分。

因此，黑变膜是由ＺｎＯ，Ｚｎ（ＯＨ）：，ＺｎＣｌ２・４Ｚｎ（ｏｕ）２等组成，表明金属锌的腐蚀直接参与了黑变过程。

２．２黑变原因２．２．１固化温度不合要求耐指纹涂料是由改性丙烯酸树脂和一定比例的ＳｉＯ，粒子组成的混合溶胶体系，其成膜固化温度以１２０。

１４０℃为宜（ｔ：１３５ｏＣ）。

如此，丙烯酸树脂侧链上的羟基和ＳｉＯ：粒子表面含有的硅烷醇基（Ｓｉ—ＯＨ）才能发生完全的交联反应，脱水形成致密的网状结构大分子聚合物。

实际生产中固化温度仅为９５℃，成膜交联反应速度慢且不充分，涂膜的交联度降低了１．１１％（正常烘烤温度下，涂膜交联度为９９．９８％），导致其抗渗水性能下降。

另一方面，这种膜还会对膜自身的吸水性有很大影响，由正常下的０．００３％增大到０．０１３％。

耐指纹涂层技术的分类及发展现状耐指纹技术的进展根据涂层的化学性质，经受了两个阶段:无机系列涂层和有机系列涂层，其中有机系列涂层又可分为传统型有机系列涂层和环保型有机系列涂层。

所谓环保型有机系列涂层，即要求涂料的施工阶段为低能耗，低排放(或者是零排放)的环境友好形式，同时性能要求满意使用的需要，因此最新的环保型有机系列涂层实际上是建立于水性低温固化低排放环境友好基板要求的新型涂层。

1、无机系列膜日本神户钢铁公司最早使用“K处理”的方法对电镀锌钢板进行耐指纹处理并实现了商品化。

“K处理”是指采纳电解涂覆方式，以镀锌板作阴极，在其表面形成铬酸盐膜。

通过调整电解池中六价铬的质量浓度和三价铬离子的质量浓度，掌握溶液pH值和温度，以形成具有优异的抗蚀性和耐指纹性的复合涂层。

处理液中一般同时添加二氧化硅，形成无机盐膜系列。

这样的处理可使钢板上的指纹印迹不明显。

这种无机系列钢板曾一度被很多家电生产厂家用于录像机、音箱底座、电磁灶的底板及电脑外壳等。

无机系列耐指纹膜在比较温柔的条件下，具有短期的防锈性，但是在长期或者恶劣的条件下耐蚀性不佳，而且其导电性较差。

2、传统有机系列膜随着产品的多元化，无机系列耐指纹膜已经无法满意用户对板材的要求。

因此人们连续讨论，开发了在镀锌钢板铬酸盐膜上形成薄膜型有机复合膜的涂层板。

传统的有机耐指纹膜处理工艺主要分为两类:两步法和一步法。

两步法是指在镀锌板经钝化处理后，采纳辊涂的方式在钝化膜上涂覆有机耐指纹处理液(耐指纹膜)。

传统型有机耐指纹处理液一般由基础树脂和胶态二氧化硅等组成。

基础树脂主要包括，聚乙烯类、丙烯酸类、环氧类、聚氨脂类等，树脂中的轻基会与胶态二氧化硅表面的硅经基发生交联反应，形成网状结构的大分子聚合物，掩盖于钝化膜表面。

胶态二氧化硅同时还与钝化膜表面通过氢键、轻基缩合以及配位作用进行交联。

日本多家钢铁公司都相继开发出自己的技术，川崎钢铁公司的“RiverZincF”工艺、神户钢铁公司的KZ处理、新日铁的UC系列产品以及NKK的UZ产品等等都是以此为目标开发的。
