《电工基础》学案集-第一章电路的基本概念和基本定律练习试卷(最新整理)

第一章电路的基本概念和定律一、填空题学号：姓名：1、由金属导线、电气及电子部件按一定的连接方式所组成的导电回路称为。

由理想电路元件按一定方式相互连接而构成的电路，称为。

2、仅能够表现为一种物理现象且能够精确定义的元件，称为。

集总假设条件是：电路的＜＜电路工作时的电磁波的波长。

3、电流的实际方向规定为运动的方向。

引入后，电流有正、负之分。

4、电场中a、b 两点的称为a、b 两点之间的电压。

元件端子有关的电压和电流之间的关系，称为。

5、线性电阻元件的伏安特性曲线是通过坐标的一条直线。

线性电阻的伏安关系满足。

6、关联参考方向是指电流的参考方向与电压方向一致。

求电路中两点之间的电压与无关。

7、电阻两端开路时其上为零，电阻短路时其两端为零。

8、受控源是一种双口元件，它含有两条支路：一条是控制支路，另一条是支路。

受控源不能独立存在，若为零，则受控量也为零。

9、流过同一电流的路径称为。

内部不再含有其他回路或支路的回路称为。

10、KCL 的分析对象是电路中的任一，KVL 的分析对象是电路中的任一。

二、选择题1、电路如图1所示，电压U 等于（）。

A、-2VB、-4VC、2V D 、4V图 1A、-2VB、2VC、-4V D 、4V3、电路如图3所示，电流I 等于（）。

A、1AB、2AC、3A D 、4A4、电路如图4所示，电流I 等于（）。

A、2AB、-2AC、1A D 、-1A5、电路如图5所示，电流I 等于（）。

A、1AB、-1AC、0.6A D 、-0.6A6、电路如图6所示，电流I 等于（）。

A、1AB、0.5AC、-0.5A D 、-1A7、电路如图7所示，电流I 等于（）。

A、1AB、2AC、-2A D 、-1A图 2图 3图 4图 5图 6 图 7A、1VB、2VC、3V D 、4V9、电路如图9所示，电流I 等于（）。

A、1AB、2AC、3A D 、4A10、电路如图10所示，电流I 等于（）。

A、1AB、2AC、3A D 、4A图 8图 9图10。

电工基础习题册参考答案在学习电工基础的过程中，做习题是巩固知识、提升技能的重要环节。

这本习题册涵盖了众多关键知识点，以下是详细的参考答案。

首先，让我们来看第一章“电路的基本概念和基本定律”的习题。

对于概念性的题目，比如“什么是电路？电路的组成部分有哪些？”答案是：电路是电流通过的路径，它由电源、负载、导线和开关等组成。

电源提供电能，负载消耗电能，导线连接电路元件，开关控制电路的通断。

再看计算类的题目，例如“已知电路中某段电阻为 5 欧姆，通过的电流为 2 安培，求这段电阻两端的电压。

” 根据欧姆定律 U ＝ IR，可得出电压 U ＝ 2×5 ＝ 10 伏特。

第二章“电路的分析方法”中，有关于支路电流法、节点电压法和回路电流法的习题。

以一道用支路电流法求解的题目为例：“在一个具有三条支路的电路中，已知两条支路的电阻分别为 10 欧姆和 20 欧姆，电源电压为 30伏特，求各支路的电流。

” 我们设三条支路的电流分别为 I1、I2、I3，根据基尔霍夫定律列出方程组：I1 ＋ I2 ＋ I3 ＝ 0 （节点电流定律），10I1 ＋ 20I2 ＝ 30 （回路电压定律），解这个方程组可得 I1 ＝ 2 安培，I2 ＝ 1 安培，I3 ＝－3 安培（负号表示电流方向与假设方向相反）。

节点电压法的题目，如“在一个具有四个节点的电路中，已知三个节点的电位分别为 5 伏特、10 伏特和 15 伏特，各支路电阻分别为 1 欧姆、2 欧姆和 3 欧姆，求第四个节点的电位。

” 我们先设第四个节点的电位为 V4，然后根据节点电压法的公式列出方程，经过计算可得出V4 的值。

第三章“电路的暂态分析”，涉及到电容、电感的暂态过程。

像“一个电容初始电压为 0 伏特，充电至 10 伏特，电容值为 10 微法，求充电时间常数。

” 答案是：充电时间常数τ ＝ RC ＝ 10×10×10^（－6) ＝ 1×10^（－4) 秒。

第一章电路基础知识§1-1电流和电压一、填空题1、_________流通的路径称为电路，通常电路是由___________、_________、________和____________组成。

2、习惯上规定______电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向________。

3、金属导体中自由电子的定向移动方向与电流方向____________。

4、电流分为_________和_______两大类，凡_____________________________的电流称为_______________，简称_________；凡_________________________________的电流称为________________，简称__________。

5、若3min通过导体横截面的电荷量是1.8C，则导体中的电流是____________A。

6、测量电流时，应将电流表____________接在电路中，使被测电流从电流表的_______接线柱流进，从______接线柱流出。

7、电压是衡量___________做功能力的物理量；电动势表示电源_________________________________________________能力。

8、电路中某点与______________的电压即为该点的电位，若电路中a、b两点的电位分别为U a、U b，则a、b两点间的电压U ab=_________________；U ba=_______________。

9、参考点的电位为________，高于参考点的电位取________值，低于参考点电位取______值。

10、电动势的方向规定为在电源内部由________极指向_______极。

11、测量电压时，应将电压表和被测电路______联，使电压表接线柱的正负和被测两点的电位_______。

12、如图所示，电压表的a应接电阻的______端，b应接电阻的_______端。

电工基础习题册标准答案（第二版）全国中等职业技术（电子类）专业通用教材这是我今年教的课程所做的答案只作为参考第一章电路的基本概念和基本定律§1-1电路的基本概念%1.填空题1.电路就是电流所流的路径。

电路通常是山电源、负载、开关和导线组成O2.电源是电路中提供电能的装置,其作用是将其他形式的能卷转换成电能°3.负载也称用电器，是电路中取用电能的电气器件或设备,其作用是把电能转换成其他形式的能量：。

4.开关是一控制和保护电路的电器,其作用是一接通和断开电路。

5.导线是连接电源和负载的导体,起作用是输送和分配电能。

6.根据电流流通的路径，电路可分为内电路和夕卜电路,其中内电路电流山电源的负极流向正极，夕卜电路电流由电源的正极流向负极。

%1.判断并改错1、全电路就是指电源以外的所有部分。

（X ）2、电流都是从电源的正极流向电源的负极。

（X ）3、电路图是采用国际GB所规定的图形符号和文字符号画出的、表示电路实际连接情况的电路模型。

（V ）三、画出以下电气器件的图形符号1、电池2、电压表3、电流表4、开关5、接地6、电灯§ 1—2电路中的基本物理量一、填空题1.电路的作用一是实现电能的传输、分配和转换；二是传递和处理信息。

2.电荷的定向运动称为电流。

电流的方向规定为止电荷定向运动的方向。

在金属导体中电流的方向与电子的运动方向相反。

3.电流的方向与参考方向向同时,电流为正值；电流的方向一•参考方向向反时,电流为负值。

4.物体中形成电流的内因是：物体内部要有自山电荷；外因是：有电场作用于物体, 两者缺一不可。

5.电压是衡量电场做功本领大小的物理量,其定义是电场力把氓位止电荷从电场中的一点移动到另一点所做的功，叫做这两个之间的电压。

6.电路中某点的电位就是该点到参考点之间的电压。

参考点的电位规定为丢，低于参考点的电位为负值，高于参考的电位为正值。

7.电压的方向规定为山高电位指向低。

《电工基础》试题库说明：『1』本试题库使用专业：机电系大专专业『2』课程考核要求与知识点第一章电路的基本概念和基本定律1、识记：基本概念基本定律2、理解：（1）电位、电功率、电能的概念。

（2）电压、电流及它们的参考方向。

（3）电阻元件电压与电流关系，欧姆定律。

（4）电压源和电流源的电压与电流关系（5）基尔霍夫电流定律和电压定律。

3、运用：（1）参考方向的应用；（2）应用KCL、KVL求未知电流和电压第二章电路的分析方法1、识记：（1）电阻并、串联特性；（2）电阻星、三角连接的等效互换公式（3）两种电源模型的等效互换条件；(4) 戴维宁定理的条件和内容2、理解：（1）等效变换的概念。

（2）两种电源模型的等效互换条件；（3）戴维宁定理的条件和内容（4）叠加定理的条件和内容3、运用：（1）电阻串联、并联、混联的连接方式和等效电阻、电压、电流、功率的计算，电路中各点电位的计算。

（2）支路电流法、网孔法、节点法求解电路的方法（3）应用戴维宁定理确定负载获得最大功率的条件（4）运用叠加定理分析含有两个直流电源的电路。

第三章正弦交流电路1、识记：（1）正弦量的频率、角频率、周期的关系；（2）正弦量有效值、最大值、平均值的关系；（3）正弦量的相量表示法；（4）各种元件的复阻抗；（5）R、L、C元件电压与电流关系，感抗、容抗，平均功率（有功功率）、无功功率。

2、理解：（1）正弦交流电路量的特点；（2）R、L、C元件在正弦交流电路中电压和电流的各种关系；（3）串、并联谐振；3、运用：（1）RL、RC串、并联电路的分析（2）RLC串、并联电路的分析（3）有功功率、无功功率、视在功率、功率因数的计算第四章三相正弦交流电路1、识记：（1）对称三相正弦量（2）星形、三角形两种联结方式下线电压、相电压的关系，线电流、相电流、中性线电流的关系（3）对称三相电路的功率2、理解：（1）对称三相电路的分析方法（2）不对称三相电路的分析方法及中线的作用3、运用：（1）对称三相电路的分析计算（2）不对称三相电路的分析计算第五章磁路与变压器1、识记：（1）磁路的基本概念和定律；（2）变压器的特性参数2、理解：（1）铁磁性物质的磁化性能与磁化曲线和磁路的欧姆定律（2）交流铁心线圈电路磁通与外加电压的关系（3）变压器的结构和工作原理（4）特殊变压器的使用第六章供电与安全用电1、识记：安全用电和节约用电常识2、理解：发电、输电及工企供电配电第七章电工测量1、识记：（1）电工仪表与测量的基本常识；（2）万用表的使用方法2、理解：万用表的的结构3、运用：电压、电流的测量；电阻的测量；电功率的测量；电能的测量『3』考试命题内容具体分配情况（1）试题对不同能力层次要求的比例为：识记约占15%，理解约占45%，运用占40%；（2）试卷中不同难易度试题的比例为：较易占20%，中等占70%，较难占10%；（3）期末试题从本试题库中抽取。

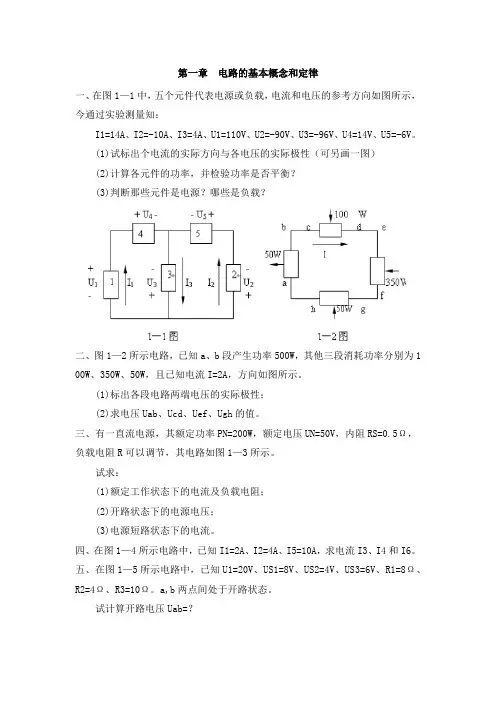

第一章电路的基本概念和定律一、在图1—1中，五个元件代表电源或负载，电流和电压的参考方向如图所示，今通过实验测量知：I1=14A、I2=-10A、I3=4A、U1=110V、U2=-90V、U3=-96V、U4=14V、U5=-6V。

(1)试标出个电流的实际方向与各电压的实际极性（可另画一图）(2)计算各元件的功率，并检验功率是否平衡？(3)判断那些元件是电源？哪些是负载？二、图1—2所示电路，已知a、b段产生功率500W，其他三段消耗功率分别为1 00W、350W、50W，且已知电流I=2A，方向如图所示。

(1)标出各段电路两端电压的实际极性；(2)求电压Uab、Ucd、Uef、Ugh的值。

三、有一直流电源，其额定功率PN=200W，额定电压UN=50V，内阻RS=0.5Ω，负载电阻R可以调节，其电路如图1—3所示。

试求：(1)额定工作状态下的电流及负载电阻；(2)开路状态下的电源电压；(3)电源短路状态下的电流。

四、在图1—4所示电路中，已知I1=2A、I2=4A、I5=10A，求电流I3、I4和I6。

五、在图1—5所示电路中，已知U1=20V、US1=8V、US2=4V、US3=6V、R1=8Ω、R2=4Ω、R3=10Ω。

a,b两点间处于开路状态。

试计算开路电压Uab=？六、在图1—6所示的电路中，若已知I3=0，试求US=？七、写出题1—7图所示的电路中uab和电流i的关系式。

图1—7八、图1—8所示电路中，若以B点为参考点。

求A、C、D三点的电位及UAC、U AD、UCD。

若以C点为参考点，再求A、C、D点的电位及UAC、UAD和UCD。

九、求图1—9所示电路中电源的功率。

图1—9十、求图1—10所示电路中UAB。

十一、图1—11所示电路中，已知US1=3V、US2=2V、US3=5V、R2=1Ω、R3=4Ω，试计算电流I1、I2、I3和a、b、d点电位（以c点为参考点）。

图1—11十二、题1—12图所示电路。

第一章电路基础知识一、填空题（每空1分）[问题]_________流通的路径称为电路。

通常电路是由________、________、_______和__________等部分组成。

[答案]电流、电源、负载、连接导线、开关[问题]电路的工作状态有_________、__________和__________三种状态。

[答案]通路、断路、短路[问题]习惯上规定______________电荷移动的方向称为电流的方向，因此，电流的方向实际上与电子移动的方向_______。

[答案]正电荷、相反[问题]金属导体中自由电子的定向移动方向与电流方向_______。

[答案]相反[问题]电流分_______和_______两大类[答案]直流交流[问题]凡电流的大小和方向恒定不变的电流称为___________，简称_______，用字母____表示。

[答案]稳恒电流直流 DC[问题]凡电流的大小和方向都随时间而变化的电流称为_______，简称_____，用字母____表示。

[答案]交流电流交流 AC[问题]测量电流时，应将电流表_______接在电路中，使被测电流从电流表的_______接线柱流进，从_______接线柱流出；每个电流表都有一定的测量范围，称为电流表的_______。

[答案]串联正极负极量程[问题]电压是衡量_______做功能力的物理量；电动势表示电源力把单位______从电源的_____极_______经电源____部移动到_____极的能力。

[答案]电场力正电荷负内正[问题]电路中某点与_______的电压即为该点的电位，若电路中a、b两点的电位分别为Ua 、Ub，则a、b两点间的电压Uab =_______；Uba=_______。

[答案]U a -UbUb-Ua[问题]参考点的电位为_______，低于参考点的电位为______值，高于参考点的电位为_____值。

[答案]零负正[问题]电动势的方向规定为电源内部由______指向_______。

电工基础第5版练习册答案第一章：电路的基本概念和定律1. 什么是基尔霍夫定律？请简述其内容。

- 基尔霍夫定律包括基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。

KCL指出，进入任何节点的电流之和等于离开该节点的电流之和。

KVL指出，在任何闭合电路中，沿着回路的电压降之和等于电压升之和。

2. 什么是欧姆定律？它在电路分析中有何应用？- 欧姆定律指出，通过电阻的电流与两端电压成正比，比例系数为电阻值。

在电路分析中，欧姆定律用于计算电阻上的电压和电流。

第二章：直流电路分析1. 请解释什么是串联电路，并给出串联电路的特点。

- 串联电路是指电路元件首尾相连，电流在电路中只沿一个路径流动。

串联电路的特点是：总电阻等于各个电阻之和，总电压等于各个元件上的电压之和。

2. 并联电路有何特点？并联电路的总电阻如何计算？- 并联电路是指电路元件两端并联连接，电流可以分流通过各个元件。

并联电路的特点是：总电流等于各个分支电流之和，总电阻的倒数等于各个电阻倒数之和。

第三章：交流电路分析1. 什么是正弦波交流电？其主要参数有哪些？- 正弦波交流电是一种随时间变化的电压或电流，其变化规律符合正弦函数。

主要参数包括频率、振幅、相位和角频率。

2. 什么是电容和电感？它们在交流电路中的作用是什么？- 电容是一种能够存储电荷的元件，电感是一种能够存储磁能的元件。

在交流电路中，电容和电感分别对电流产生滞后和超前的影响，形成相位差。

第四章：三相电路1. 三相电路有何特点？三相电源是如何产生的？- 三相电路由三个相位差120度的交流电源组成，具有功率输出平稳、效率高等特点。

三相电源通常由三相交流发电机产生。

2. 三相电路的功率如何计算？- 三相电路的总功率等于各相功率之和，或者使用公式 \( P = \sqrt{3} \times V_L \times I_L \times \cos(\phi) \) 计算，其中 \( V_L \) 是线电压，\( I_L \) 是线电流，\( \phi \) 是功率因数角。

《电工基础》第一章电路基础知识试卷一、单项选择题1.通常情况下,金属的电阻都随温度的升高而( )。

(2 分)A.增大B.减小C.不变D.无法确定2.甲乙两导体由同种材料做成,长度之比为3:5,直径之比为2:1,则它们的电阻之比为( )。

(2 分)A.12:5B.3:20C.7:6D.3:103.电流表的测量范围叫作( )。

(2 分)A.容量B.量程C.最大值4.电源电动势是2V,内电阻是0.1Ω,当外电路断路时,电路中的电流和端电压分别是( )。

(2 分)A.0 VB.20A VC.20A 0D.0 05.用电压表测得电路端电压为0,这说明( )。

(2 分)A.外电路断路B.外电路短路C.外电路上电流比较小D.电源内电阻为零6.电流做功的过程,实际上是( )的过程。

(2 分)A.把光能转换成电能B.把热能转换成电能C.把机械能转换成电能D.把电能转换成其他形式能7.电压是( )量。

(2 分)A.绝对B.中间C.相对8.电阻率的倒数称为( )。

(2 分)A.电阻B.电导率C.电压D.电流9.关于万用表的使用方法,下列说法错误的是( )。

(2 分)A.在测量过程中,应根据测量的大小拨动转换开关,为了便于观察,不应分断电源B.测量结束后,转换开关应拨到交流最大电压挡或空挡C.测量电阻时,每换一次量程,都应调一次零10.( )是严重的故障状态,必须设法避免发生。

(2 分)A.通路B.开路C.短路D.断路二、判断题11.( )通过电阻的电流与它两端的电压成正比,与它的电阻成反比。

(2 分)12.( )导体的电阻永远不变。

(2 分)13.( )实际中,危害最大的是开路状态。

(2 分)14.( )物质按其导电性能可分为导体、绝缘体和超导体三种。

(2 分)15.( ) 把220V/60W的灯泡接到110V电压上时,功率还是60W。

(2 分)16.( )把"25W 220V"的灯泡接在"1000W 220V"发电机上时,灯泡会烧坏。

《电工技术基础》同步练习册第一章电路的基本概念和基本定律第一、二节电路·电流一.填空1．电路就是所经过的路径。

一般电路是由、、和、四部分组成的。

2．从电源一端经过负载再回到电源另一端的电路称，电源内部的通路称为。

3．电源是将能转换成能的装置。

4．电荷的定向移动形成。

我们规定电荷移动的方向为电流的方向。

在金属导体中电流方向与电子的运动方向。

5．电流的大小用来衡量，其定义式是。

6．单位换算：0.05A= mA；500µA= mA；0.4 A= mA；0.25A= µA7．在导体中产生电流有两个条件,一是, 二是。

二.选择１．通过导线的电流强度为１安培，说明１分钟内通过导线横截面的电量是（）。

①１库仑；②６０库仑；③３６００库仑。

２．在导线中，5分钟内流过横截面的电量是0.6库仑，则导线中的电流强度为（）。

①0.12A；②3A；③0.002A。

三.计算1.如果在５S内通过某灯泡灯丝的电量是２０C，试求通过灯丝的电流强度。

2.已知通过某负载的电流是0.2A，则10S内通过负载的电量是多少库仑？3.按大小和方向随时间的变化规律，可将电流分为那几种？4.如图所示，通过电阻的电流强度I= -2A，表示什么意思？5.连接以下元件，使成为一个电路。

第一章电路的基本概念和基本定律第三节电阻一、填空1、导体对电流的叫电阻。

电阻大，说明导体导电能力;电阻小,说明导体导电能力。

2、导体的电阻是由它本身的决定的。

3、金属导体的电阻是由它的、、的性质和决定的。

电阻定律的计算公式是。

4、一般情况下，金属导体的电阻随温度的升高而。

5、根据物质导电能力的强弱，一般可分为、和。

6、电阻用字母表示。

其单位有、等。

二、选择1、电阻大的导体，电阻率（）。

①一定大；②一定小；③不一定大。

2、一根电阻丝电阻为100Ω，分成相同的两段，每段的电阻是（）。

①50Ω；②200Ω；③100Ω。

3、一段导线其阻值为100Ω，若将其从中间对折合并成一条新导线，其阻值为（）。

《电工技术基础》同步练习册第一章电路的基本概念和基本定律第一、二节电路·电流一.填空1．电路就是所经过的路径。

一般电路是由、、和、四部分组成的。

2．从电源一端经过负载再回到电源另一端的电路称，电源内部的通路称为。

3．电源是将能转换成能的装置。

4．电荷的定向移动形成。

我们规定电荷移动的方向为电流的方向。

在金属导体中电流方向与电子的运动方向。

5．电流的大小用来衡量，其定义式是。

6．单位换算：= mA；500μA= mA；0.4 A= mA；0.25A= μA7．在导体中产生电流有两个条件,一是,二是。

二.选择１．通过导线的电流强度为１安培，说明１分钟内通过导线横截面的电量是（）。

①１库仑；②６０库仑；③３６００库仑。

２．在导线中，5分钟内流过横截面的电量是库仑，则导线中的电流强度为（）。

①；②3A；③。

三.计算1.如果在５S内通过某灯泡灯丝的电量是２０C，试求通过灯丝的电流强度。

2.已知通过某负载的电流是0.2A，则10S内通过负载的电量是多少库仑3.按大小和方向随时间的变化规律，可将电流分为那几种4.如图所示，通过电阻的电流强度I= -2A，表示什么意思5.连接以下元件，使成为一个电路。

第一章电路的基本概念和基本定律第三节电阻一、填空1、导体对电流的叫电阻。

电阻大，说明导体导电能力;电阻小,说明导体导电能力。

2、导体的电阻是由它本身的决定的。

3、金属导体的电阻是由它的、、的性质和决定的。

电阻定律的计算公式是。

4、一般情况下，金属导体的电阻随温度的升高而。

5、根据物质导电能力的强弱，一般可分为、和。

6、电阻用字母表示。

其单位有、等。

二、选择1、电阻大的导体，电阻率（）。

①一定大；②一定小；③不一定大。

2、一根电阻丝电阻为100Ω，分成相同的两段，每段的电阻是（）。

①50Ω；②200Ω；③100Ω。

3、一段导线其阻值为100Ω，若将其从中间对折合并成一条新导线，其阻值为（）。

①50Ω；②25Ω③Ω。

第一章电路的基本知识和基本定律1-1 电路及电路图一填空题1 电路就是所经过的路径。

通常电路是由、、和组成。

2 电源是将转换成的设备。

3 负载是将转换成的设备或器件。

4 电路图是用。

5 电路的工作状态有、和三种状态。

6 通路就是。

在此状态下的各种电气设备的电压、电流、功率等数值均不能超过其额定值。

7 断路就是。

8 短路就是。

二画出下列常用电气设备的图形符号1 电灯2 机壳接地3 电流表4 电压表5 电阻6 线圈1-2 电流一填空题1 称为电流。

2 规定电荷移动的方向为电流的方向，在金属导体中电流的方向与电子的运动方向。

3 电流的方向与参考方向时，电流为正值；电流的方向与参考方向时，电流为负值。

4 电流的大小用来表示，其定义是；数学表达式为。

5 单位换算：0.05A= mA; 500mA= A;μ.5X310-A= A二选择题1 1A的电流在1h内通过某导体横截面的电量是（）A 1CB 60C C 3600C2 导体中的（）在电场力的作用下，作有规则的定向运动，就形成了电流。

A 电荷B 粒子C 自由电子D 电子三计算题1 如果在5s内通过截面积为4mm2导体的电量是20c，试求导线中的电流和电流密度。

2 某机床供电线路需通过16A的电流，问应选用多粗的铜导线供电（设铜导线的允许电流密度为6A/mm2）?1-3电压与电位一 填空题1 电场力 称为电压。

其数学表达式为 。

电压的单位是 ，用符号 表示。

2 1KV= V; 1V= mV; 1V= KV; 1mV= V 。

3 电路中某点的电位就是 到 之间的电压。

4 参考点的电位为 ，低于参考点的电位为 值，高于参考点的电位为 值。

5 电路中任意两点间的电压等于 之差。

6 某点电位的高低与 的选取有关。

若 选取不同，同一点的电位高低可能不同。

7 电压的方向规定为 电位指向 电位。

当电压采用双下标时， 电压方向从 指向 下标。

8 如图所示电路中，以C 点为参考点，则A ϕ= V , B ϕ= V , C ϕ= V , U AB = V, U AC = V;若以B 点为参考点，则A ϕ= V , B ϕ= V , C ϕ= V , U AB = V, U AC = V;二 判断题1 电路中参考点改变，各点的电位也将改变。

《电工基础》第一章电路的基本物理量考试卷（含参考答案）姓名: 班级: 学号： 得分：一、选择题 （每题3分,共24分）1、下列设备中,一定是电源的为(D ）A 、蓄电池B 、白炽灯C 、冰箱D 、发电机2、通过一个电阻的电流是5A ，经过4min ，通过该电阻截面的电荷量是（B ）A 、20CB 、1200C C 、50CD 、2000C3、一般金属导体具有正温度系数,当环境温度升高时，电阻值将(A)A 、增大B 、减小C 、不变D 、不能确定4、相同材料制成的两个均匀导体，长度之比为3:5,截面之比为4:1,则其电阻之比为（C ）A 、12:5B 、7：6C 、3：20D 、20:35、某导体两端电压为100V,通过的电流为2A ；当两端的电压降为50V 时，导体的电阻应为（C ）A 、100ΩB 、25ΩC 、50Ω D 、0 6、一电阻元件，当其电流减为原来的一半时，其功率为原来的(A ）A 、1/4B 、1/2C 、2倍D 、4倍7、有一根阻值为1Ω的电阻丝,将它均匀拉长为原来的3倍，拉长后电阻丝阻值为（D ）A 、1ΩB 、3ΩC 、6ΩD 、9Ω 8、220V 、40W 的白炽灯正常发光（B)，消耗的电能为１Kw ·h.A 、20hB 、25hC 、40hD 、45h二、判断题 （每题2分，共16分）（ × ）1、电路图是根据电气元件的实际位置和实际连线连接起来的。

( × )2、直流电路中，有电压的元件一定有电流.（× ）3、电阻值大的导体，电阻率一定大。

（ ×）4、欧姆定律适用于任何电路和任何元件. （ √）5、额定电压为220V 的白炽灯接在110V 的电源上，白炽灯消耗的功率为原来的1/4。

( √）6、在纯电阻电路中，电流通过电阻所做的功与产生的热量相等。

（ ×）7、RIU中的R 是元件参数，它的值是电压和电流的大小决定.（ ×）8、公式P=UI=I 2R=U 2/R 在任何条件下都是成立的。

电工基础第一章测试1分，共24分）、____流通的路径称为电路，通常电路是由______、______、______和______组成。

、参考点变化后，电位将，电压将。

、在电路中，电位是某点与之间的电压，参考点的电位为。

、110kV＝V，A=8mA= μA。

、测量电流时，应将电流表接在电路中，使被测电流从电流表的接线柱从接线柱流出；每个电流表都有一定的测量范围，称为电流表的。

、若3 min通过导体中的电流是0.01A，则导体横截面的电荷量是_____。

、用万用表测量电阻时，应先电源，切不可。

、一般来说，金属的电阻随温度升高而；绝缘体的电阻随温度升高而；、导体对电流的作用称为电阻。

、习惯上规定电荷移动的方向为电流的方向，因此电流的方向实际上与电子移动的方向。

2分，共30分）、电动势只存在于（）。

、整个电路中B、外电路中C、电源内部D、负载中、电动势是衡量电源将（）本领的物理量。

、电能转化成非电能B、非电能转化成电能、机械能转化成电能D、电能转化成机械能、随参考点的改变而改变的物理量是（）。

、电位B、电压C、电流D、电位差、电流的参考方向（）。

与电流方向一致 B.与电流方向相反 C.可任意假定、电荷的基本单位是（）。

．安秒B．安培C．库仑D．千克、将一根导线均匀拉长为原长度的4倍,则阻值为原来的（）倍。

．4 B．1/4 C．8 D．16、在温度一定时，导体的电阻与下列物理量中的（）无关。

A、导体长度B、截面积C、材料D、电压8、电能的计算式为（）。

A、W＝P / tB、W＝UIC、W＝UItD、W＝Urt9、通过一个电阻的电流是5A，经过4min，通过该电阻截面的电荷量是（）A、20CB、1200CC、50CD、2000C10、220V、40W的白炽灯正常发光（），消耗的电能为１Kw·h。

A、20hB、25hC、40hD、45h11、用万用表测量电阻的刻度的下列三种说法中，正确的是（）。

A. 刻度是线性的B、指针偏转到最右端时，电阻为无穷大C、指针偏转到最左端时，电阻为无穷大12、导体的电阻是导体本身的一种性质，以下说法错误的是（）。
