蓄电池计算

电池容量计算书

1. 设计说明

UPS设计方案：

UPS系统（1+1）备用，单机采用模块化180KVAUPS，后备电池设计为UPS系统1小时，单机后备时间为半小时，2台UPS满足1小时供电。

一期UPS采用单台模块化，UPS设备容量为100KVA，单机后备时间为半小时。

2.蓄电池选型公式

根据UPS的负载功率，单格电池（2V）放电功率W计算公式如下：

W=Pcos0.8/（ηn6）

-------------------------------------------------

W: 每个2V单元电池所需提供的放电功率（W）；

P: UPS的负载功率（KVA）;

cos: 功率因数; 根据UPS参数，cos=0.8；

0.8:UPS设备运行最优效率；

η：逆变器效率; 根据UPS参数，η=0.97；

n：串联12V电池个数，根据系统参数，n=32.

3. 100KVA UPS

按照UPS设备计算：

选用MCA 12V100Ah 电池计算步骤如下：

W=100*0.8*0.8/0.97*32*6=0.344KW=344W

本次设计按照2*32节来设计：放电功率为344/2=172W

电池参数查询：

按照截止电压为1.75V来计算：MCA 12V100AH电池

1.75EPV 5min 10min 15min 30min 45min 1h 2h 3h 5h 8h 10h

FC12-100 519.3 346.0 275.5 180.2 129.3 114.1 71.1 52.0 34.1 21.1 18.8

在30分钟时 FC12-100电池，恒功率放电为：180.2W

综上所述本次设计：12V100AH能满足30分钟要求。

铅酸蓄电池放电计算的方法如下：

计算蓄电池额定容量：根据蓄电池的规格参数，可获得其额定电压和容量，例如12V100Ah的蓄电池额定容量为100Ah。

确定蓄电池的实际容量：蓄电池的实际容量一般小于额定容量，根据实际使用情况进行测试或查看蓄电池说明书得知。

计算蓄电池放电时间：根据蓄电池实际容量、负载电流大小和负载持续时间计算蓄电池放电时间。蓄电池放电时间=蓄电池实际容量÷负载电流×0.6（注意：0.6是由于铅酸蓄电池的放电效率在60%左右）。

例如，一块实际容量为80Ah的12V铅酸蓄电池，连接了一个负载电流为10A的设备，需要计算其能够持续工作多长时间：

放电时间 = 80Ah ÷ 10A × 0.6 ≈ 4.8小时

因此，这块铅酸蓄电池在10A电流下能够工作约4.8小时。

ups匹配蓄电池计算公式

UPS（不间断电源）是一种电力设备，用于提供电力保障，当电网停电或电压波动时，UPS能够自动切换至备用电池供电，以保证电器设备的正常运行。蓄电池是UPS系统中的重要组成部分，起到储存电能的作用，因此需要根据UPS的需求来选择合适的蓄电池。

在选择UPS匹配蓄电池时，可以根据以下公式进行计算：

蓄电池容量（Ah）= （负载功率（W）× 运行时间（h））/ 电池电压（V）

其中，负载功率是指UPS系统所连接的设备的总功率，运行时间是指UPS系统需要提供电力保障的时间，电池电压是指蓄电池的额定电压。

根据这个公式，可以计算出需要的蓄电池容量。例如，如果负载功率为500W，运行时间为2小时，电池电压为12V，那么蓄电池容量为（500 × 2）/ 12 = 83.33 Ah。这意味着在给定的负载下，需要一块容量为83.33 Ah的蓄电池来提供2小时的电力保障。

根据实际情况，还需要考虑一些其他因素来选择合适的蓄电池。首先，需要考虑负载的类型和特性。不同的负载对电池的要求不同，例如，对于大功率负载，需要选择具有较高放电能力的蓄电池。其次，需要考虑电池的寿命和可靠性。一般来说，蓄电池的使用寿命较短，因此需要选择寿命较长、可靠性较高的蓄电池。此外，还需要考虑蓄电池的充电时间和充电效率，以确保UPS系统在停电后能够迅速恢复供电。

在实际选择蓄电池时，可以参考一些常见的蓄电池类型，如铅酸蓄电池、锂离子蓄电池等。铅酸蓄电池是一种常用的蓄电池类型，具有成本低、安全性高的特点，适用于一般的UPS系统。而锂离子蓄电池则具有体积小、重量轻、寿命长等优点，适用于一些对体积和重量有要求的场合。

除了蓄电池容量外，还需要考虑UPS系统的额定功率。额定功率是指UPS系统能够提供的最大功率，因此需要选择的蓄电池容量不能小于额定功率所需的最小容量，以确保UPS系统能够正常运行。

选择合适的蓄电池对于UPS系统的正常运行至关重要。通过使用UPS匹配蓄电池的计算公式，结合实际需求和其他因素的考虑，可以选择到容量适当、性能可靠的蓄电池，从而提供可靠的电力保障。

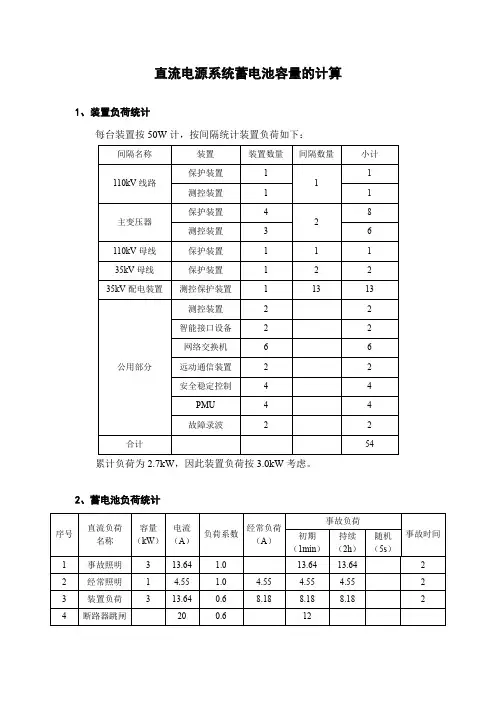

直流电源系统蓄电池容量的计算

1、装置负荷统计

每台装置按50W计，按间隔统计装置负荷如下：

间隔名称 装置 装置数量 间隔数量 小计

110kV线路 保护装置 1

1 1

测控装置 1 1

主变压器 保护装置 4

2 8

测控装置 3 6

110kV母线 保护装置 1 1 1

35kV母线 保护装置 1 2 2

35kV配电装置 测控保护装置 1 13 13

公用部分 测控装置 2 2

智能接口设备 2 2

网络交换机 6 6

远动通信装置 2 2

安全稳定控制 4 4

PMU 4 4

故障录波 2

2

合计 54

累计负荷为2.7kW，因此装置负荷按3.0kW考虑。

2、蓄电池负荷统计

序号 直流负荷

名称 容量

（kW） 电流

（A） 负荷系数 经常负荷

（A） 事故负荷

事故时间 初期

（1min） 持续

（2h） 随机

（5s）

1 事故照明 3 13.64 1.0 13.64 13.64 2

2 经常照明 1 4.55 1.0 4.55 4.55 4.55 2

3 装置负荷 3 13.64 0.6 8.18 8.18 8.18 2

4 断路器跳闸 20 0.6 12 序号 直流负荷

名称 容量

（kW） 电流

（A） 负荷系数 经常负荷

（A） 事故负荷

事故时间 初期

（1min） 持续

（2h） 随机

（5s）

5 断路器自投 2.5 0.5 1.25

6 恢复合闸 5 1.0 5

7 UPS装置 12 54.55 0.6 32.73 32.73 2

8 合计 12.73 72.35 59.10 5

3、直流设备容量计算

3.1、计算参数：

事故负荷：Isg=60A；

最大冲击电流：Icj=5A

经常负荷：Ijc=13A

事故放电初期冲击负荷：Ich0=73A

蓄电池事故放电时间：Tsg=2h

放电容量比：KCC=0.668（0.688）
