变压器油化验标准

变压器油是变压器中的重要冷却介质和绝缘介质，常规的油化验可对变压器油的使用情况进行判断和评估，帮助提前发现变压器故障，保证变压器安全稳定运行。本文将从变压器油化验的方法、常见的油化验指标和对油化验结果的判断等方面展开讨论，以期给读者提供参考。

一、变压器油化验的方法

变压器油化验是通过对油中的各种化学成分的定量分析来判断油的质量和使用状况。常规的变压器油化验方法主要有以下几种：色谱法分析、物理性质测试、电化学测试和光谱分析法等。下面简单介绍一下这几种方法的原理和操作流程。

1.色谱法分析

色谱法是一种分析技术，能够将混合物中的各种成分分离出来，并按照它们的相对含量进行定量。在变压器油化验中，色谱法可以对油中的杂质、溶解气体、沥青质、氧化产物、硫化产物和有机酸等进行分析，并定量计算出它们的含量和种类。

色谱法分析的操作流程如下：

（1）样品处理：将待分析的变压器油样品取出一定量，经过预处理后再进行色谱分析。

（2）分离：将样品注入色谱仪装置中进行分离，以得到各个化学成分的峰形。

（3）检测：在分离出来的化学成分下面安装检测器进行检测，计算各个成分的相对含量。

2.物理性质测试

在变压器油化验中，物理性质测试是一种简单的方法，可以通过测试油的密度、黏度和闪点等物理性质来评估油的质量和使用状况。其中，油的密度和黏度可以反映出油的粘度和流动性，闪点则是油中挥发性成分的度量。

物理性质测试的操作流程如下：

（1）密度测试：用密度计或密度比重计测定油的密度。

（2）黏度测试：用黏度计或运动黏度计测定油的黏度。

（3）闪点测试：用闪点仪测试油的闪点，反映出油中挥发性成分的度量。

3.电化学测试

电化学测试是一种测试变压器油的酸值、铜腐蚀度、水分含量等指标的方法。通过电化学测试，可以了解油中水分、氧化酸、杂质和铜腐蚀等情况。

电化学测试的操作流程如下：

（1）酸值测试：按照ASTM D974等标准进行测试，测定油的酸值。

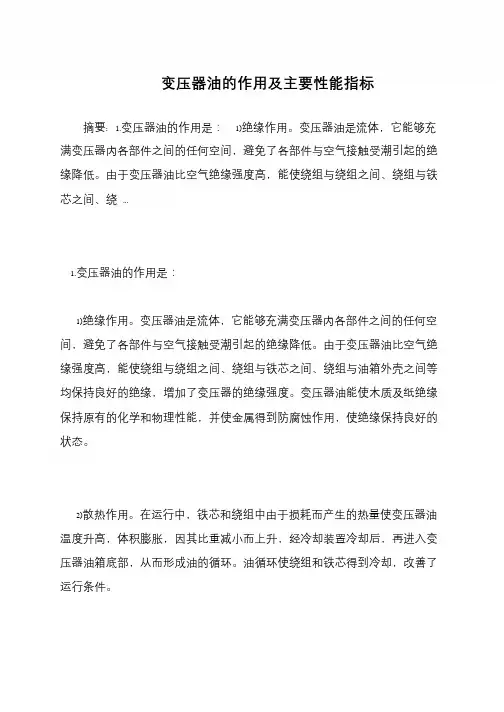

变压器油的作用及主要性能指标

摘要: 1.变压器油的作用是： 1)绝缘作用。变压器油是流体，它能够充

满变压器内各部件之间的任何空间，避免了各部件与空气接触受潮引起的绝

缘降低。由于变压器油比空气绝缘强度高，能使绕组与绕组之间、绕组与铁

芯之间、绕 ...

1.变压器油的作用是：

1)绝缘作用。变压器油是流体，它能够充满变压器内各部件之间的任何空

间，避免了各部件与空气接触受潮引起的绝缘降低。由于变压器油比空气绝

缘强度高，能使绕组与绕组之间、绕组与铁芯之间、绕组与油箱外壳之间等

均保持良好的绝缘，增加了变压器的绝缘强度。变压器油能使木质及纸绝缘

保持原有的化学和物理性能，并使金属得到防腐蚀作用，使绝缘保持良好的

状态。

2)散热作用。在运行中，铁芯和绕组中由于损耗而产生的热量使变压器油

温度升高，体积膨胀，因其比重减小而上升，经冷却装置冷却后，再进入变

压器油箱底部，从而形成油的循环。油循环使绕组和铁芯得到冷却，改善了

运行条件。

第1篇

一、引言

变压器是电力系统中重要的电气设备，其性能直接关系到电力系统的稳定运行。变压器混油试验是变压器运行前和运行过程中的一项重要检测项目，旨在检测变压器油中是否存在杂质、水分、酸值等，以保证变压器的正常运行。本标准规定了变压器混油试验的方法、仪器、试验步骤和结果评定等内容。

二、适用范围

本标准适用于所有类型和规格的变压器混油试验，包括油浸式变压器、干式变压器等。

三、试验方法

1. 采样

（1）采样前，确保变压器油温稳定，一般要求在室温下进行。

（2）采样时，使用干净、干燥的采样瓶，采样瓶内不得有水分、油污等杂质。

（3）采样量应不少于1000mL，采样时需确保采样瓶口与变压器油面保持垂直。

（4）采样后，将采样瓶密封，并做好标识。

2. 试验前准备

（1）将采样瓶放入电热恒温箱中，预热至50℃左右。

（2）将仪器设备调试至正常工作状态。

3. 试验步骤

（1）将预热后的采样瓶放入混油试验仪器中，确保采样瓶口与仪器口对齐。

（2）开启仪器，开始混油试验。

（3）试验过程中，观察仪器显示的试验数据，如水分、酸值、气体等。

（4）试验结束后，关闭仪器，记录试验数据。

4. 试验后处理

（1）将采样瓶从仪器中取出，密封并做好标识。 （2）将试验数据整理、分析，形成试验报告。

四、仪器与设备

1. 混油试验仪器：具备检测变压器油中水分、酸值、气体等功能的仪器。

2. 采样瓶：容积不小于1000mL，材质为玻璃或塑料。

3. 电热恒温箱：温度可调，温度范围在50℃左右。

4. 计时器：精度高，可记录试验时间。

五、试验步骤

1. 采样：按照本标准第三部分第1条进行采样。

2. 试验前准备：按照本标准第三部分第2条进行试验前准备。

3. 试验步骤：按照本标准第三部分第3条进行试验步骤。

4. 试验后处理：按照本标准第三部分第4条进行试验后处理。

六、结果评定

1. 水分含量：变压器油中水分含量应不大于0.05%。

变压器油试验项目及标准

1、凝固点：油中固体颗粒的凝固点是指油温低于此凝固点的条件下，油中的液态部分将逐渐结晶，其凝固点一般为-25℃-30℃。

2、粘度：油中所需的涂抹和流动性，关系到机器内部零件部位之间的摩擦因素，环境温度范围越大，油越有保护性，粘度一般应在25℃时保持120-220mm2/s。

3、蒸发损失：表示油在高温下放射出来的气体量，一般不超过2%。

4、水分：油中存在的水分可能会影响油的供给，并使整个系统运行不平稳，检测分析环境温度大于90℃的情况下，其含水量不能超过0.01%，环境温度90℃以下的情况下，其含水量不能超过0.005%。

5、开关油钼游离值：影响开关油性能，对绝缘有增强作用，一般钼游离值不低于1.4mg MOM/100g。
