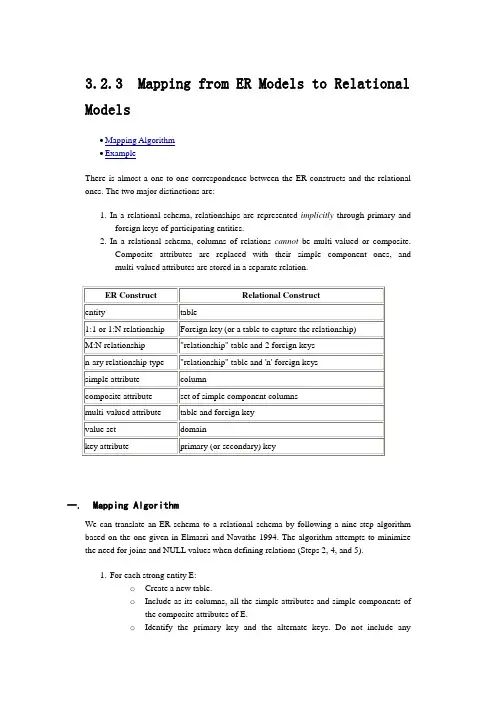

3.2.3 Mapping from ER Models to Relational
Models
Mapping Algorithm
Example
There is almost a one-to-one correspondence between the ER constructs and the relational
ones. The two major distinctions are:
1. In a relational schema, relationships are represented implicitly through primary and
foreign keys of participating entities.
2. In a relational schema, columns of relations cannot be multi-valued or composite.
Composite attributes are replaced with their simple component ones, and
multi-valued attributes are stored in a separate relation.
ER Construct Relational Construct
entity table
1:1 or 1:N relationship Foreign key (or a table to capture the relationship)
M:N relationship "relationship" table and 2 foreign keys
n-ary relationship type "relationship" table and 'n' foreign keys
simple attribute column

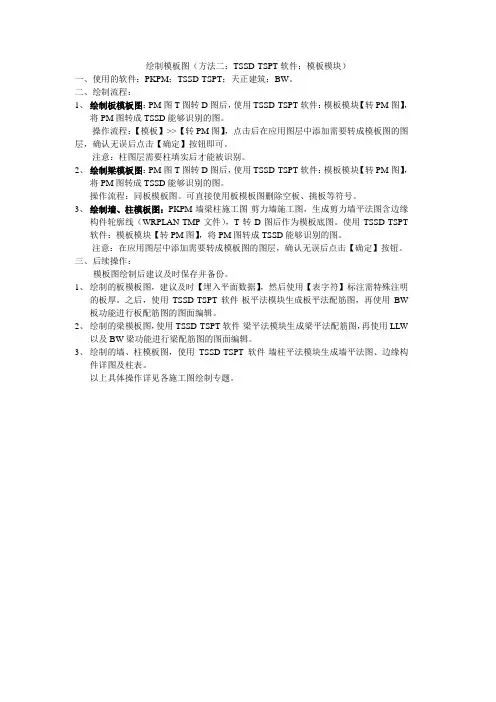

绘制模板图（方法二：TSSD-TSPT软件：模板模块）
一、使用的软件：PKPM；TSSD-TSPT；天正建筑；BW。
二、绘制流程：
1、 绘制板模板图：PM图T图转D图后，使用TSSD-TSPT软件：模板模块【转PM图】，将PM图转成TSSD能够识别的图。
操作流程：【模板】>>【转PM图】，点击后在应用图层中添加需要转成模板图的图层，确认无误后点击【确定】按钮即可。
注意：柱图层需要柱填实后才能被识别。
2、 绘制梁模板图：PM图T图转D图后，使用TSSD-TSPT软件：模板模块【转PM图】，将PM图转成TSSD能够识别的图。
操作流程：同板模板图。可直接使用板模板图删除空板、挑板等符号。
3、 绘制墙、柱模板图：PKPM-墙梁柱施工图-剪力墙施工图，生成剪力墙平法图含边缘构件轮廓线（WRPLAN-TMP文件），T转D图后作为模板底图。使用TSSD-TSPT软件：模板模块【转PM图】，将PM图转成TSSD能够识别的图。
注意：在应用图层中添加需要转成模板图的图层，确认无误后点击【确定】按钮。
三、后续操作：
模板图绘制后建议及时保存并备份。
1、 绘制的板模板图，建议及时【埋入平面数据】，然后使用【表字符】标注需特殊注明的板厚。之后，使用TSSD-TSPT软件-板平法模块生成板平法配筋图，再使用BW板功能进行板配筋图的图面编辑。
2、 绘制的梁模板图，使用TSSD-TSPT软件-梁平法模块生成梁平法配筋图，再使用LLW以及BW梁功能进行梁配筋图的图面编辑。
3、 绘制的墙、柱模板图，使用TSSD-TSPT软件-墙柱平法模块生成墙平法图、边缘构件详图及柱表。
以上具体操作详见各施工图绘制专题。
