地下室通风及防排烟系统设计
【摘要】随着我国经济飞速发展,城市土地利用率也越来越少。为了能够更好,更充分发挥土地的作用,摩天高楼早已是屡见不鲜,地下土地的利用花样也越来越繁杂。地下室通风问题早已成为地下土地利用中的难题和难关，虽然随着技术的进步，地下室通风以及防排烟设计有了长足的进步，但是需要改进的地方还有很多。本文就主要围绕地下室通风及防排烟系统设计作了简单的探讨。
【关键词】地下室；通风设计；防排烟系统；系统设计
一.引言
随着城市化进程的加快，城市用地已经十分拥挤，用地紧张已经成为了城市开发建设的阻碍因素，开发利用地下空间已经成为了缓解城市用地紧张的重要途径之一。地下室的通风以及防排烟设计是保证地下室安全使用的重要条件之一，所以加强地下室的通风以及防排烟设计十分必要。
二．建筑地下室的特点
大型地下室是当今建筑的一大特征，住宅建筑地下室主要功能区域有：汽车库、自行车库、电气设备用房、水泵房、柴油发电机房等。其主要特点是建筑面积较大，一旦发生火灾，疏散扑救工作较地上建筑困难。同时地下室水电通风等管线多而且复杂，位于塔楼下的区域结构异形柱较多，影响管道走向，且要保证汽车库等的层高要求等。因此需要设置经济合理的通风及防排烟系统，以保证地下室各功能区平时使用要求及火灾时人员疏散及消防扑救的要求。
三．地下室通风设计的要求
随着《中华人民共和国人民防空法》的颁布和实施，大多数民用建筑都要求设计带人防工事的地下室，汽车库和设备用房，战时转换成人防工事，且大多数为五、六级二等人员掩蔽所。对于平战结合的防空地下室，通风系统的设计通常包括以下三个方面的系统:平时的送风、排风系统；消防时的防烟、排烟系统；战时的送风、排风系统。其中送风系统有清洁式通风、滤毒式通风、隔绝式通风。通风系统较多，相互转换复杂，设计人员在设计时，应做好各通风系统的相互转换，以简化系统，节约投资，并减少平战转换工作量。
四．各功能区通风及防排烟设计
龙源期刊网
地下汽车库通风与防排烟设计
作者：赵红燕
来源：《科技传播》2009年第18期
摘要 根据对有关规范的理解,文章阐述了地下车库通风与防排烟系统设计要求及措施。
关键词 地下汽车库;防火分区;防烟分区;送风;排风;排烟
中图分类号 TU921文献标识码 A文章编号1674-6708(2009)05-0027-02
1概述
随着人民生活水平的不断提高,城市的中、小型汽车保有量正在飞速增长。因此,停车难的问题就急显突兀,地下停车场、车库的建设也就随之而发展。作为地下车库,解决通风和防排烟问题是设计的主要内容之一。所谓车库的通风,也就是要排除汽车尾气和汽油蒸汽,送入新鲜空气,以便有害物(这里主要指CO)的含量稀释到国家规定的卫生标准要求;防排烟也就是满足火灾时的排烟要求,以保证火灾发生时迅速排除滞留烟气,限制烟气的扩散,保证人员和车辆安全撤离现场,减少伤亡。地下汽车库的通风方式为全面通风方式,即按划分的若干个防火分区,有若干个送、排风系统,这些系统同时兼做火灾时排烟系统。
2设计依据
1)地下汽车库一般应设机械排烟系统,排风量应按稀释废气量计算。如无计算资料时,可参考换气次数计算,一般排风不小于6次/h, 送风不小于5次/h。
2)面积超过2 000m2 /h地下车库应设置机械排烟系统。机械排烟系统可与人防、卫生等排气、通风系统合用。设有机械排烟系统的汽车库,其每个防烟分区的建筑面积不宜超
2 000m2,且防烟分区不应跨越防火分区。
3设计要点 龙源期刊网
地下汽车库要求有平时的送风系统,又要有火灾时的送风系统;既要有平时的排风系统,又要有火灾时的排烟系统。如果将上述四个系统均独立设置,风管道将占用很大空间和机房面积,风系统的一次投资也大,很不经济。因此,在不影响各系统使用功能的情况下,我们在设计中采用以下措施:将平时的送风系统和火灾时使用的进风系统合为一套系统;将排烟系统和排风系统合为一套系统。上述系统既能满足使用要求,又可大大的降低工程造价。

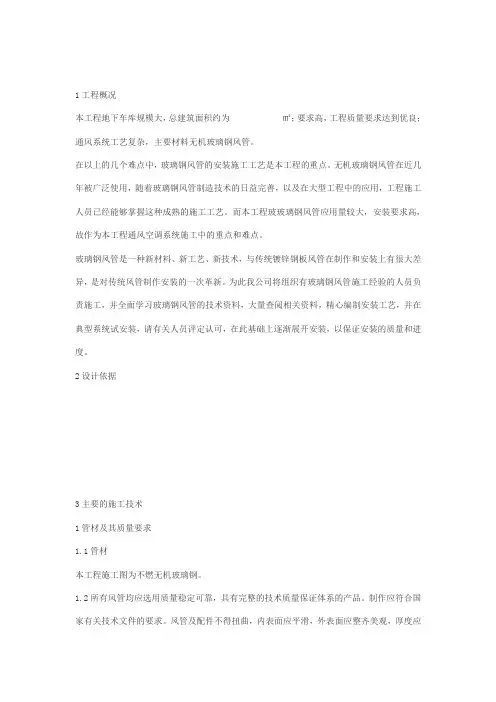

1工程概况
本工程地下车库规模大，总建筑面积约为 ㎡；要求高，工程质量要求达到优良；通风系统工艺复杂，主要材料无机玻璃钢风管。
在以上的几个难点中，玻璃钢风管的安装施工工艺是本工程的重点。无机玻璃钢风管在近几年被广泛使用，随着玻璃钢风管制造技术的日益完善，以及在大型工程中的应用，工程施工人员已经能够掌握这种成熟的施工工艺。而本工程玻玻璃钢风管应用量较大，安装要求高，故作为本工程通风空调系统施工中的重点和难点。
玻璃钢风管是一种新材料、新工艺、新技术，与传统镀锌钢板风管在制作和安装上有很大差异，是对传统风管制作安装的一次革新。为此我公司将组织有玻璃钢风管施工经验的人员负责施工，并全面学习玻璃钢风管的技术资料，大量查阅相关资料，精心编制安装工艺，并在典型系统试安装，请有关人员评定认可，在此基础上逐渐展开安装，以保证安装的质量和进度。
2设计依据
3主要的施工技术
1管材及其质量要求
1.1管材
本工程施工图为不燃无机玻璃钢。
1.2所有风管均应选用质量稳定可靠，具有完整的技术质量保证体系的产品。制作应符合国家有关技术文件的要求。风管及配件不得扭曲，内表面应平滑，外表面应整齐美观，厚度应均匀。
1.3砖、混凝土风道内表面应平整，无裂纹，并不得渗水，风道与其他风管部件的连接处，应设预埋件，其位置应准确，连接应严密。
2、消声、隔声及降噪要求
2.1所有机房及皆作吸声处理，并用隔声门。
2.2所有消声器，消声弯头，消声静压箱及上机房的吸声处理均应有专业消声设备生产厂家生产，消声设备应有相应的测试报告。
2.3所有机械传动设备皆用减振吊钩或减振垫，如风机用减振吊勾钩；地面安装的风机器等皆用橡胶减振垫；风机与风管处采用防火软接头；
4、系统校核计算及施工程序
3.1系统校核计算
（1）通风与防排烟系统能量消耗量占整个建筑能量消耗的比重较大，如何准确地选择通风空调设备、消声设备而保证系统达到设计要求，而其耗电量达到最小程度，无论对初投资，还是对降低运行成本，节约能源都是有益处的。
通风及防排烟设计、施工统一说明
设计依据
《民用建筑供暖通风与空气调节设计规范》 GB50736-2012
《民用建筑设计通则》 GB50352-2005
《建筑设计防火规范》 GB50016-2006
《汽车库、候车库、停车场设计防火规划》 GB50067-2014
《通风与空调工程施工质量验收规范》 GB50243-2002
《夏热冬暖地区居住建筑节能设计标准》 JGJ75－2012
《公共建筑节能设计标准》 GB 50189-2015
《民用建筑热工设计规范》 GB 50176-93
《建筑气象参数》 GFC15-1-90
《暖通空调制图标准》 GB/T50114-2001
《人民防空地下室设计规范》 GB 50038-94
《六级人防通风采光窗井通用图集》 GJBT—342
《建筑机电工程抗震设计规范》 GB50981—2014
国家、省市现行的相关建筑节能法律、法规
空调通风设计计算按惠州市夏季室外气象参数
设计范围
1. 防排烟系统；2.通风系统。
防排烟系统 季节 空调计算干球温度°C 空调计算湿球温度°C 空调计算相对湿度% 通风计算温度°C 室外平均风速m/s 大气压力hPa 空调日平均温度°C
夏季 82
冬季 1防排烟系统设置
地下室
地下室为车库和设备房，按防火分区设通风和排烟共用系统，平时通风换气，火灾时机械排烟。车库排风及排烟量均按换气次数不小于6次/h确定，对不能由车道进行补风的防火分区，设机械送风机补充新风，送风量为排烟量的50%
