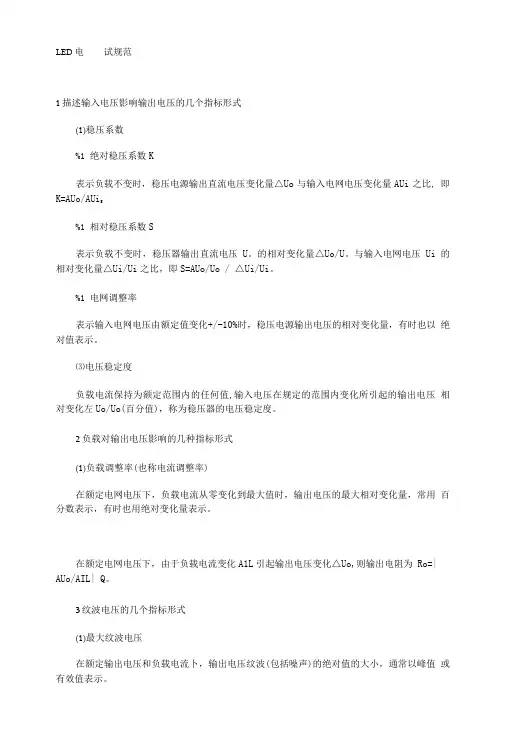

1描述输入电压影响输出电压的几个指标形式
(1)稳压系数
%1 绝对稳压系数K
表示负载不变时，稳压电源输出直流电压变化量△Uo与输入电网电压变化量AUi之比, 即
K=AUo/AUi5
%1 相对稳压系数S
表示负载不变时，稳压器输出直流电压U。的相对变化量△Uo/U。与输入电网电压Ui的
相对变化量△Ui/Ui之比，即S=AUo/Uo / △Ui/Ui。
%1 电网调整率
表示输入电网电压由额定值变化+/-10%时，稳压电源输出电压的相对变化量，有时也以 绝对值表示。
⑶电压稳定度
负载电流保持为额定范围内的任何值,输入电压在规定的范围内变化所引起的输出电压 相对变化左Uo/Uo(百分值)，称为稳压器的电压稳定度。
2负载对输出电压影响的几种指标形式
(1)负载调整率(也称电流调整率)
在额定电网电压下，负载电流从零变化到最大值时，输出电压的最大相对变化量，常用 百分数表示，有时也用绝对变化量表示。
在额定电网电压下，由于负载电流变化A1L引起输出电压变化△Uo,则输出电阻为 Ro=|
AUo/AIL| Q。
3纹波电压的几个指标形式
(1)最大纹波电压
在额定输出电压和负载电流卜，输出电压纹波(包括噪声)的绝对值的大小，通常以峰值 或有效值表示。 LED电 试规范
⑵纹波系数Y （%）
在额定负载电流下，输出纹波电压的有效值Unns与输出直流电压Uo之比，即
Y=Umrs/Uo xl00%o
⑶纹波电压抑制比
在规定的纹波频率（例如50HZ） F,输入电压中的纹波电压Ui'与输出电压中的纹波电压
Uo~之比,即：纹波电压抑制比二Ui'/Uo' 。
4电气安全要求
（1）电源结构的安全要求
%1 空间要求
UL、CSA^ VDE安全规范强调了在带电部分之间和带电部分与非带电金属部分之间的表
而、空间的距离要求。UL、CSA要求：极间电压大于等于250VAC的高压导体之间，以及高 压导体与非带电金属部分之间（这里不包括导线间），无论在表而间还是在空间，均应有0.1 廿寸的距离；VDE要求交流线之I'可有3mm的徐变或2mm的净空|'可隙；IEC要求：交流线I'可有3mm 的净空间隙及在交流线与接地导体间的4nini的净空间隙。另外，VDE、TEC要求在电源的输 出和输入之间，至少有8mm的空间间距。
LED照明驱动电源可靠性测试方法研究
一、LED照明驱动电源概述
LED照明驱动电源是LED照明系统中的关键组成部分，其主要功能是将交流电源转换为适合LED芯片工作的直流电源。随着LED照明技术的快速发展，对驱动电源的可靠性要求也越来越高。LED驱动电源的可靠性直接影响到LED照明产品的使用寿命和性能稳定性。因此，研究LED照明驱动电源的可靠性测试方法，对于提高产品质量、降低维护成本具有重要意义。
1.1 LED照明驱动电源的基本组成
LED照明驱动电源主要由输入滤波器、整流器、开关电源控制器、开关元件、输出滤波器等部分组成。输入滤波器用于减少电网噪声对电源的影响；整流器将交流电转换为直流电；开关电源控制器负责控制电源的开关频率和占空比，以实现稳定的输出电压；开关元件是实现电源开关功能的关键部件；输出滤波器用于平滑输出电压，减少纹波。
1.2 LED照明驱动电源的工作原理
LED照明驱动电源的工作原理基于开关电源技术，通过高频开关元件的快速开关，实现能量的快速转换和传输。控制器根据输出电压和电流的变化，调整开关元件的开关频率和占空比，以保持输出电压的稳定。输出滤波器则进一步稳定输出电压，确保LED芯片得到稳定的供电。
二、LED照明驱动电源可靠性测试的重要性
LED照明驱动电源的可靠性测试是评估其在长期使用过程中性能稳定性和故障率的重要手段。通过可靠性测试，可以发现设计和制造过程中的潜在问题，从而提前进行改进，提高产品的可靠性。
2.1 可靠性测试的目的
可靠性测试的主要目的包括：
- 评估LED驱动电源在规定环境和工作条件下的性能稳定性；
- 预测LED驱动电源的使用寿命和故障率；
- 识别设计和制造过程中的缺陷，为改进提供依据；
- 验证LED驱动电源是否满足相关的安全和性能标准。
2.2 可靠性测试的分类
LED照明驱动电源的可靠性测试可以分为以下几种类型：
- 环境适应性测试：评估电源在不同环境条件下的性能和稳定性；
led驱动电源测试方法
LED驱动电源是将交流电转换为直流电，并提供稳定电流或电压输出以驱动LED灯的电源设备。LED驱动电源的测试是为了保证其性能和可靠性，以确保其能够正常工作并满足LED灯的电气要求。
LED驱动电源的测试可以分为以下几个方面：
1. 输入电压测试：LED驱动电源通常接收交流电输入，测试时需要检查输入电压的稳定性和符合规定的范围。可以使用示波器或多用表等仪器进行测试，确保输入电压的波形和幅值在规定范围内，以避免对LED灯造成损害。
2. 输出电流或电压测试：LED驱动电源的主要功能是提供稳定的电流或电压输出，以驱动LED灯正常工作。测试时需要使用电流表或电压表等仪器，检测输出电流或电压的稳定性和符合规定的范围。同时还需要测试输出电流或电压的纹波和噪声，确保其在规定的限制范围内。
3. 效率测试：LED驱动电源的效率是衡量其能量转换效率的重要指标。测试时需要测量输入功率和输出功率，并计算出效率。一般使用功率计进行测试，确保驱动电源的效率达到规定的要求，以提高能源利用率和减少能量损耗。
4. 负载调整测试：LED驱动电源在实际应用中需要适应不同的负载变化，测试时需要检查驱动电源在负载变化时的响应速度和稳定性。可以通过改变负载电流或电压，观察驱动电源的输出是否能够及时调整并保持稳定。
5. 温度测试：LED驱动电源在工作过程中会产生一定的热量，测试时需要检测其温度变化和温升情况。可以使用红外热像仪等仪器进行测试，确保驱动电源在规定的工作温度范围内，以避免过热对电源性能和寿命造成影响。
6. 安全性测试：LED驱动电源需要符合相关的安全标准和要求，测试时需要检查电源的绝缘性能、漏电流、过载保护等安全功能。可以使用绝缘电阻测试仪、漏电流测试仪等进行测试，确保驱动电源在安全可靠的状态下工作。
7. EMC测试：LED驱动电源需要满足电磁兼容性要求，测试时需要检测其对周围环境的电磁干扰和抗干扰能力。可以使用电磁辐射测试仪、电磁干扰测试仪等进行测试，确保驱动电源在规定的电磁辐射限制和抗干扰能力要求内。

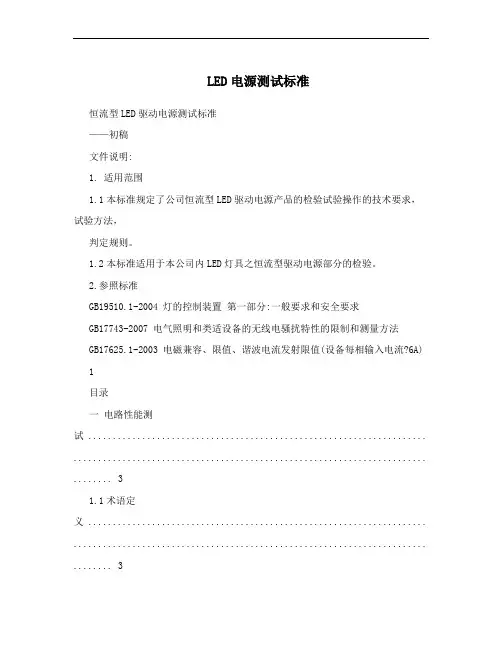

LED电源测试标准
恒流型LED驱动电源测试标准
——初稿
文件说明:
1. 适用范围
1.1本标准规定了公司恒流型LED驱动电源产品的检验试验操作的技术要求，试验方法，
判定规则。
1.2本标准适用于本公司内LED灯具之恒流型驱动电源部分的检验。
2.参照标准
GB19510.1-2004 灯的控制装置 第一部分:一般要求和安全要求
GB17743-2007 电气照明和类适设备的无线电骚扰特性的限制和测量方法
GB17625.1-2003 电磁兼容、限值、谐波电流发射限值(设备每相输入电流?6A)
1
目录
一 电路性能测试 ..................................................................................................................................................... 3
1.1术语定义 ..................................................................................................................................................... 3
4 1.2测试内容和测试方法 .................................................................................................................................
1.2.1 输入浪涌电流 ............................................................................................................................... 4
