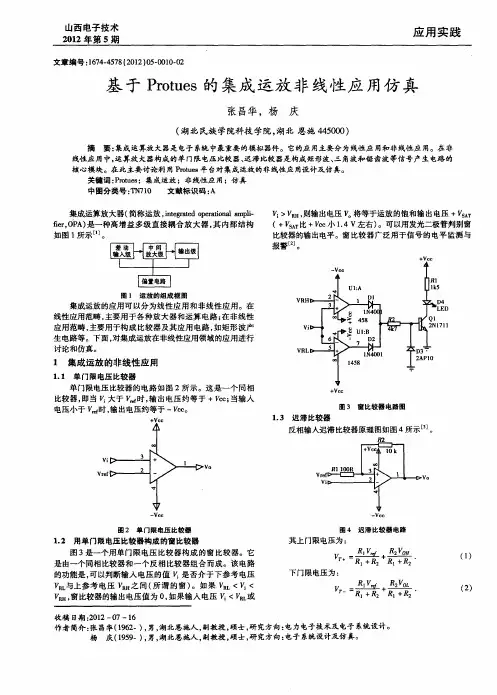

山西电子技术 2012年第5期 应用实践 文章编号:1674-4578(2012)05—0010—02 基于Protues的集成运放非线性应用仿真 张昌华,杨 庆 (湖北民族学院科技学院,湖北恩施445000) 摘要:集成运算放大器是电子系统中最重要的模拟器件。它的应用主要分为线性应用和非线性应用。在非 线性应用中,运算放大器构成的单门限电压比较器、迟滞比较器是构成矩形波、三角波和锯齿波等信号产生电路的 核心模块。在此主要讨论利用P ̄tues平台对集成运放的非线性应用设计及仿真。 关键词:Pmtues;集成运放;非线性应用;仿真 中图分类号:TN710 文献标识码:A 集成运算放大器(简称运放,inte ̄ated opemtion ̄ampa- tier,OPA)是一种高增益多级直接耦合放大器,其内部结构 如图1所示 ”。 图1运放的组成框图 集成运放的应用可以分为线性应用和非线性应用。在 线性应用范畴,主要用于各种放大器和运算电路;在非线性 应用范畴,主要用于构成比较器及其应用电路,如矩形波产 生电路等。下面,对集成运放在非线性应用领域的应用进行 讨论和仿真。 1集成运放的非线性应用 1.1单门限电压比较器 单门限电压比较器的电路如图2所示。这是一个同相 比较器,即当 大于 时,输出电压约等于+Vec;当输入 电压小于 f时,输出电压约等于一lice。 +Vce Vi Vref Vo 图2单门限电压比较器 1.2用单门限电压比较器构成的窗比较器 图3是一个用单门限电压比较器构成的窗比较器。它 是由一个同相比较器和一个反相比较器组合而成。该电路 的功能是,可以判断输入电压的值 是否介于下参考电压 L与上参考电压 H之间(所谓的窗)。如果VRL< < H,窗比较器的输出电压值为0,如果输入电压 < L或 >VRH,则输出电压 将等于运放的饱和输出电压+ AT (+ AT比+Vec小1.4V左右)。可以用发光二极管判别窗 比较器的输出电平。窗比较器广泛用于信号的电平监测与 报警 。 Vj VRL 图3窗比较器电路图 1.3迟滞比较器 反相输入迟滞比较器原理图如图4所示 。 V 图4迟滞比较器电路 其上门限电压为: +糍. 下门限电压为: + R2VOL. 收稿日期:2012—07—16 作者简介:张昌华(1962.),男,湖北恩施人,副教授,硕士,研究方向:电力电子技术及电子系统设计。 杨庆(1959.),男,湖北恩施人,副教授,硕士,研究方向:电子系统设计及仿真。 V0
第17卷第1期 200r7年1月 安徽冶金科技职业学院学报 Journal of Anhui Vocational College of Metallurgy and Technology V01.17.No.1 Jan.200r7
“集成运算放大器非线性应用"教学研讨
于金梅 (安徽马钢技师学院安徽马鞍山2430o0)
摘 要:通过重点讲解“基本过零电压比较嚣”,使学生正确理解集成运放非线性特性进而掌握各类电压比较器电路。 关键词:集成运算放大器;非线性应用;电压比较器;传输特性;教学研讨 中图分类号:TN722.7 7:G718.1文献标识码: 文章编号:1672—9994(2007)01—0057—04
“集成运算放大器的非线性应用”在《电子技术
基础》课程的教学中是一个难点,由于它分析电路 的方法不同于“集成运放的线性应用”,所以学生对
输出电压及输出电压的翻转不能正确理解。为此, 我经过探索实践,从基本电路人手,抓住集成运放 的非线性特性,采取一边分析一边作传输特性的方
法,引导学生较容易地掌握了这部分内容。
1重点讲解“基本过零电压比较器”
在教材中,关于“集成运算放大器的非线性应
用”书中讲了“基本过零电压比较器”、“带输出限幅 的过零电压比较器”、“同相输入式过零电压比较
器”、“基本单门限电压比较器”、“带限幅电路的单 门限电压比较器”以及应用。在讲课中,我把“基本
过零电压比较器”作为重点讲解。首先,通过基本
电路如图l—a所示,使学生看到电路处于开环状 态,这是集成运放工作在非线性状态的标志。接着
探索由于集成运放的开环电压放大倍数趋于无穷
大,所以只要两个输入端之间存在微小的电压差
值,就足以使输出电压饱和,其正向饱和值 接
近正电源电压值,负向饱和值 接近负电源电压
值,即:
当U+>U一时, = (正向饱和值) E
(正电源电压值)
当U+<U一时, = (负向饱和值) E一
模电实验及课程设计
集成运算放大器的综合设计与应用
2014-12-13
集成运算放大器的综合设计与应用
一、实验要求:
使用一片通用四运放芯片LM324 组成电路框图见图1,实现下述功能:
图1
1. 使用低频信号源产生10 0.5 200ippUVfHz, 的正弦波信号,加至加法器输入端。
2. 自制三角波产生器产生0.55%1ppTmsVV(),的类似三角波信号1ou,并加至加法器的另一输入端。
3. 自制加法器,使其输出电压211 6iioUUU。
4. 自制选频滤波器,滤除1ou频率分量,得到峰峰值等于6V 的正弦信号22oouu,用示波器观察无明显失真。
5. 将1ou和2ou 送入自制比较器,其输出在1K负载上得到峰峰值为1V 的输出电压3ou。
二、电路设计及参数计算:
1) 类三角波发生器
由于运放数量的限制,无法构造双运放的常规三角波发生器,这里采用一阶积分电路,当时间常数足够大时,积分曲线可近似为直线积分。根据这样的思路,可以采用单运放的方波产生器,带动积分电路方式产生类三角波。
单运放的方波产生器即一个正反馈的双门限滞回比较器。反向端输入,输入信号也为一个简单积分电路,输出信号即为充电电压, U1ALM324AD321141VEE-5VVCC5Vc110nFR39.86kΩR29.81kΩIO2C2100nFR450kΩKey=B50 %R150kΩKey=A50 %
周期为211322ln(1)RTRCR;取11110;25(50)CnFRkRk为的滑动变阻器
周期要求为30.510Ts,令3-932321225101010ln(1)=0.510RTRf
得230.859RR,不妨取22331==10RRRkR;;
1R为50k的滑动变阻器,可以根据实际情况调节三角波频率。
对于无源积分电路,以充电时为例222242()()(0)()tccccutUUUeRC
集成运放电路试题及答案
第三章集成运放电路
⼀、填空题1、(3-1,低)理想集成运放的A ud= ,K CMR= 。
2、(3-1,低)理想集成运放的开环差模输⼊电阻ri= ,开环差模输出电阻ro= 。
3、(3-1,中)电压⽐较器中集成运放⼯作在⾮线性区,输出电压Uo只有或
两种的状态。4、(3-1,低)集成运放⼯作在线形区的必要条件是___________ 。
5、(3-1,难)集成运放⼯作在⾮线形区的必要条件是__________,特点是___________,___________。
6、(3-1,中)集成运放在输⼊电压为零的情况下,存在⼀定的输出电压,这种现象称为__________。
7、(3-2,低)反相输⼊式的线性集成运放适合放⼤ (a.电流、b.电压) 信号,同相输⼊式的线性集成运放适合放⼤ (a.电流、b.电压)信号。8、(3-2,中)反相⽐例运算电路组成电压(a.并联、b.串联)负反馈电路,⽽同相⽐例运算电路组成电压(a.并联、b.串联)负反馈电路。9、(3-2,中)分别选择“反相”或“同相”填⼊下列各空内。
(1)⽐例运算电路中集成运放反相输⼊端为虚地,⽽⽐例运算电路中集成运放两个输⼊端的电位等于输⼊电压。
(2)⽐例运算电路的输⼊电阻⼤,⽽⽐例运算电路的输⼊电阻⼩。
(3)⽐例运算电路的输⼊电流等于零,⽽⽐例运算电路的输⼊电流等于流过反馈电阻中的电流。
(4)⽐例运算电路的⽐例系数⼤于1,⽽⽐例运算电路的⽐例系数⼩于零。10、(3-2,难)分别填⼊各种放⼤器名称
(1)运算电路可实现A u>1的放⼤器。
(2)运算电路可实现A u<0的放⼤器。
(3)运算电路可将三⾓波电压转换成⽅波电压。
(4)运算电路可实现函数Y=aX1+bX2+cX3,a、b和c均⼤于零。
(5)运算电路可实现函数Y=aX1+bX2+cX3,a、b和c均⼩于零。11、(3-3,中)集成放⼤器的⾮线性应⽤电路有、等。
12、(3-3,中)在运算电路中,运算放⼤器⼯作在区;在滞回⽐较器中,运算放⼤器⼯作在区。
