音响放大器实验报告

音响制作实验报告

音响制作实验报告

引言：

音响制作是一门结合了电子技术、声学和艺术的学科，通过对声音的捕捉、放大和处理，使人们能够享受到高质量的音乐和声音效果。本实验报告将介绍音响制作的基本原理、实验步骤以及实验结果。

一、实验目的

本实验的目的是通过制作一个简单的音响系统，了解音响制作的基本原理，掌握音响电路的搭建和调试技巧，提高对声音的感知和分析能力。

二、实验器材与材料

1. 音频放大电路板

2. 喇叭

3. 音频信号发生器

4. 示波器

5. 电源

6. 电阻、电容等基本元件

三、实验步骤

1. 搭建音频放大电路板：根据电路图，将电阻、电容等元件按照正确的连接方式焊接在电路板上。

2. 连接音频信号发生器：将音频信号发生器的输出端与音频放大电路板的输入端相连。

3. 连接示波器：将示波器的探头一端连接到音频放大电路板的输出端，另一端连接到示波器的输入端。

4. 连接喇叭：将喇叭的正极与音频放大电路板的输出端相连，将喇叭的负极与电路板的地线相连。

5. 连接电源：将电源的正极与电路板的正极相连，将电源的负极与电路板的负极相连。

6. 调试音响系统：打开音频信号发生器和示波器，调节音频信号发生器的频率和幅度，观察示波器上的波形变化，调整电路板上的电阻和电容，使得喇叭能够输出清晰、稳定的声音。

四、实验结果与分析

经过调试，我们成功制作了一个简单的音响系统。通过示波器的观察，我们可以看到音频信号经过放大电路后，波形变得更加明显，幅度增大。喇叭发出的声音也更加清晰、响亮。通过调整电路板上的电阻和电容，我们可以改变音响系统的音质和音量，使其适应不同的场景和需求。

五、实验总结

通过本次音响制作实验，我们深入了解了音响制作的基本原理和技术要点。我们学会了搭建音响电路板、连接音频信号发生器和示波器的方法，掌握了音响系统的调试技巧。在实验过程中，我们发现电路中的电阻、电容等元件的选择和调整对音响效果有着重要影响。通过不断调试和优化，我们成功制作了一个具有良好音质的音响系统。

目录

§1 实验目的与要求 ....................................... 错误!未定义书签。

实验目的 .............................................. 错误!未定义书签。

实验要求 .............................................. 错误!未定义书签。

焊接要求 ............................................ 错误!未定义书签。

效果调试要求 ........................................ 错误!未定义书签。

§2 实验内容 ............................................. 错误!未定义书签。

§3 主要仪器 ............................................. 错误!未定义书签。

元件清单 .............................................. 错误!未定义书签。

测试仪器 .............................................. 错误!未定义书签。

§4 实验原理与元件特性 ................................... 错误!未定义书签。

电路图 ................................................ 错误!未定义书签。

功率放大器8002原理及功能介绍 ......................... 错误!未定义书签。

功能说明 ............................................ 错误!未定义书签。

主要特性 ............................................ 错误!未定义书签。

(完整word版)功率放大器实验报告(终)

南昌大学实验报告

学生姓名：

王晟尧

学号： 6102215054 专业班级: 通信152班

实验类型：□验证 □综合 □设计 □创新 实验日期： 实验成绩:

音频功率放大电路设计

一、设计任务

设计一小功率音频放大电路并进行仿真。

二、设计要求

已知条件：电源9V或12V;输入音频电压峰值为5mV；8/0.5W扬声器；集成运算放大器(TL084）;三极管（9012、9013）；二极管（IN4148）；电阻、电容若干

基本性能指标：Po200mW（输出信号基本不失真);负载阻抗RL＝8;截止频率fL＝300Hz,fH＝3400Hz

扩展性能指标:Po1W（功率管自选）

三、设计方案

音频功率放大电路基本组成框图如下：

话音放大器滤波器功率放大器话筒输出扬声器 (完整word版)功率放大器实验报告(终)

音频功放组成框图

由于话筒的输出信号一般只有5mV左右,通过话音放大器不失真地放大声音信号,其输入阻抗应远大于话筒的输出阻抗；滤波器用来滤除语音频带以外的干扰信号；功率放大器在输出信号失真尽可能小的前提下，给负载RL（扬声器）提供一定的输出功率.

应根据设计要求，合理分配各级电路的增益,功率计算应采用有效值。基于运放TL084构建话音放大器与宽带滤波器，频率要求详见基本性能指标。功率放大器可采用使用最广泛的OTL（Output Transformerless）功率放大电路和OCL(Output Capacitorless)功率放大电路,两者均采用甲乙类互补对称电路，这种功放电路在具有较高效率的同时，又兼顾交越失真小，输出波形好,在实际电路中得到了广泛的应用.

对于负载来说，OTL电路和OCL电路都是射极跟随器，且为双向跟随，它们利用射极跟随器的优点——低输出阻抗,提高了功放电路的带负载能力,这也正是输出级所必需的。由于射极跟随器的电压增益接近且小于1，所以,在OTL电路和OCL电路的输入端必须设有推动级,且为甲类工作状态，要求其能够送出完整的输出电压；又因为射极跟随器的电流增益很大,所以，它的功率增益也很大，这就同时要求推动级能够送出一定的电流。推动级可以采用晶体管共射电路，也可以采用集成运算放大电路，请自行查阅相关资料.

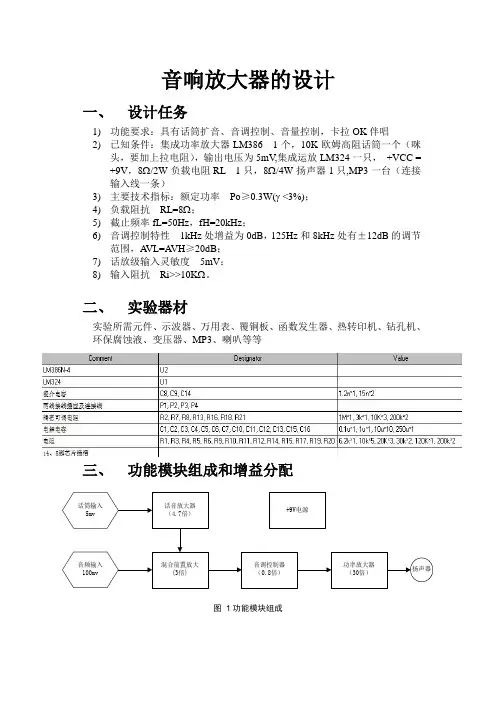

音响放大器的设计

一、 设计任务

1) 功能要求：具有话筒扩音、音调控制、音量控制，卡拉OK伴唱

2) 已知条件：集成功率放大器LM386 1个，10K欧姆高阻话筒一个（咪头，要加上拉电阻），输出电压为5mV,集成运放LM324一只， +VCC =

+9V，8/2W负载电阻RL 1只，8/4W扬声器1只,MP3一台（连接输入线一条）

3) 主要技术指标：额定功率 Po≥0.3W( <3%)；

4) 负载阻抗 RL=8；

5) 截止频率fL=50Hz，fH=20kHz；

6) 音调控制特性 1kHz处增益为0dB，125Hz和8kHz处有±12dB的调节范围，AVL=AVH≥20dB；

7) 话放级输入灵敏度 5mV；

8) 输入阻抗 Ri>>10K。

二、 实验器材

实验所需元件、示波器、万用表、覆铜板、函数发生器、热转印机、钻孔机、环保腐蚀液、变压器、MP3、喇叭等等

三、 功能模块组成和增益分配

图 1功能模块组成 话筒输入5mv话音放大器（4.7倍）音频输入100mv混合前置放大(3倍)音调控制器（0.8倍）功率放大器（30倍）扬声器+9V电源四、 功能模块设计

（一） 工作电源（+9V）

电源模块由实验室稳压试验箱经过J1、J2接入电路模块，S1为电源开关，W1是7809稳压芯片，期中C3、C4为电源输入的滤波电容，C5、C6为电源输出的滤波电容，D1为发光二极管做上电指示用，P2为4个短接到地上的排针接口，作为测试用的接口。

图 2稳压模块

（二） 话筒输入和话音放大器

由于话筒的输出信号一般只有5mV左右，输出阻抗高。所以话音放大器用来不失真地放大声音信号，输入阻抗需远大于话筒的输出阻抗，且符合阻抗匹配。第一级设计成增益为：

AV1=1+R2/R4=47K/10K=4.7，

R2 =75KΩ; R4=10KΩ，放大后输出电压为Vo1按设计要求应该达到24mv，原理图如下：
