加工课
人机操作分析
实验报告
实验对象：130镗铣加工中心
报 告 人：
上海春日机械工业有限公司
2
一、实验目的
1．学会绘制人机操作图。
2．学会如何根据人机操作分析来了解人工或机器的闲余能量，并设法加以利用，以提高工作效率。
二、实验说明
人机操作分析是操作分析之一。操作分析的目的，在于详细地研究改进一个工作地的作业。如果是利用机器的作业，则利用人机程序操作图来分析，人机操作（程序）图是用来记录在机器的工作过程中，工人操作的手动时间和机器的机动时间的互相配合的关系。根据人机操作图，可很清楚地了解到工人或机器设备工作量的负荷情况。在一般人机操作图中一个工作周期时间内，操作者的手动时间往往比设备的机动时间短，为了充分利用操作者的空闲时间，可以从以下两个方面考虑。
1．利用此空闲时间，操作另一台机器。
2．利用机器工作的时间进行其他的工作，如测量、检查，或清除铁屑，擦拭机床以达到缩短周期的目的。
三、实验内容及步骤
1．通过在在生产现场的观察，选择5T加工中心为实验对象。
2．绘制人机操作程序图，
（1）绘制人机操作图；
（2）划分操作单元；
（3）在图表下方的纸上，采用适当的间隔分开人与机，作出垂线。最左方为工人操作单元（动作单元）及垂线，在此垂线上以适当的线段的长短代表时间比例（如1 cm代表10 min），由上往下记录工人（机器）每一动作单元所需时间，用实践、虚线、点划线或用其它方式表示工作、空闲等内容。
3．待人与机器的操作时间均记录后，将工人与机器的操作时间、空闲时间，每周程人工时数加以统计。人机操作图和分析图如图1和表1所示。 上海春日机械工业有限公司
3
图1 改善前人机操作图
比较项目 人 时间/s 机器
工作内容 装夹工件 5 使用
启动机器 10 使用
空闲 60 切割
卸下工件 5 使用
统计 项目 周程/s 工作时间/s 空闲时间/s 利用率
人 80 20 60 25%
Restricted【限制】工程部工业工程小组编制
贺卡
S0808351399x7341啤卡啤线
张三

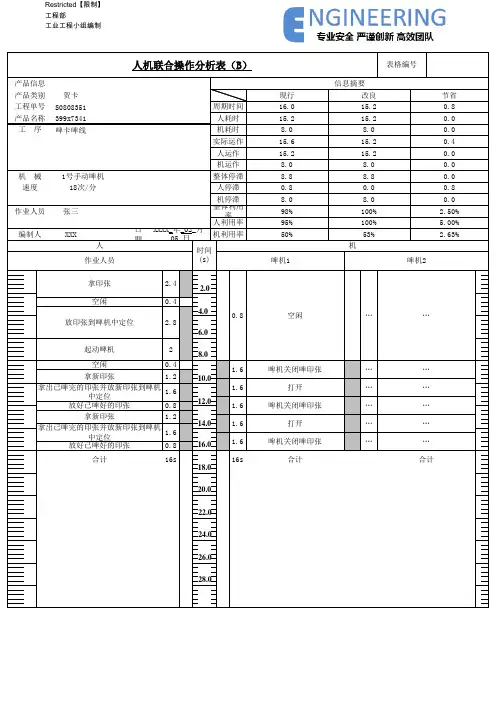

XXX日 期人停滞机 械1号手动啤机整体停滞机运作人运作实际运作现行改良节省0.815.215.20.015.2人耗时工 序机耗时工程单号16.0人机联合操作分析表（B）
周期时间产品信息产品类别
产品名称信息摘要
0.08.08.00.015.215.215.20.48.08.00.015.6
0.00.80.00.88.0
5.00%8.0机停滞
编制人XXXX_年_02_月_05_日机利用率8.88.8速度18次/分
啤机1啤机2人 人利用率作业人员整体利用率
2.8
起动啤机2时间(s)机98%100%2.50%
53%
作业人员
1.6拿印张2.4
0.8空闲0.4放印张到啤机中定位
0.4
1.6空闲拿新印张1.2
1.20.0
0.82.63%100%95%50%
1.61.6啤机关闭啤印张…
………
合计放好已啤好的印张拿出已啤完的印张并放新印张到啤机中定位1.6…
…空闲
…啤机关闭啤印张打开打开…
合计16s16s1.60.8拿新印张1.6放好已啤好的印张拿出已啤完的印张并放新印张到啤机中定位合计表格编号
…啤机关闭啤印张………6.08.0
10.0
16.018.020.022.024.026.028.02.04.0
12.014.0
****
实验报告
姓 名：*****
学 号： *******
班 级： 工业**
课 程： 《基础工业工程》
机 电 工 程 学 院
***
《基础工业工程》实验报告二
实验名称 人机操作实验
实验地点 工业工程实验室 实验时间 年 月 日 节
指导教师 *** 同 组 者
一、实验目的及要求
1.学会绘制人机操作图。了解人机图的使用场所、目的、主要功能和制作方法，并以实验操作方式学习绘制人机操作图。
2.学会如何根据人机操作分析来了解人工和机器的闲余能量，并设法加以分配和利用，以提高工作效率。
二、实验原理、设备、方法和手段
实验原理：人机操作分析是操作分析之一，其目的在于详细地研究改进一个工作地的作业。如果是利用机器的作业，则利用人机程序操作图来分析。人机操作（程序）图是用来记录在机器的工作过程中，工人操作的手动时间和机器的机动时间的互相配合的关系。根据人机操作图，可清楚地了解到操作者或机器设备工作量的负荷情况。在一般人机操作图中一个工作周期时间内，操作者的手动时间往往比设备的机动时间短，为了充分利用操作者的空闲时间，可以从以下两个方面考虑。一是利用此空闲时间，操作另一台机器。二是利用机器工作的时间进行其他的工作。
设备：1．如条件允许，可用一台摄像机（拍摄现场实际的人机操作情况，然后反复观看录像进行分析）。
2.秒表、铅笔及橡皮、白纸若干张。
三、实验内容与步骤
1.实验前，预习实验报告，对本实验涉及的相关内容和知识要有较全面的了解和掌握。
2.观看生产现场的实际加工视频，选择一加工或装配工序为研究对象。
1）根据操作方式和测量方便的原则划分操作单元，并计时。
2）按人机作业分析图的要求，采用适当的间隔分开人与机，作出垂线。左方为工人操作单元（动作单元），右方为机器作业单元。中间是垂线，在此垂线上以适当的线段的长短代表时间比例（如1 cm代表10 min），由上往下记录工人和机器的每一动作单元所需时间，用实线、虚线、点划线或用其它方式表示工作、空闲等内容。
热压测短路XXX日 期利用率空闲时间信息摘要日 期
作业人员时间(s)机 械
0.57压板上抬11.2空闲3.87作业人员人 速度
合计31.77S31.77S合计编制人机 20__年__月__日
空吸收盘放置在规定位置启动开关，压板下压0.5
14检测电芯是否有短路现象
6.9收电芯放置在蓝色物料盒中机台号6号热压测短路周期时间 机(s) 机(s) 工序名称人(s) 工作时间
6.9空闲人机联合操作分析表(A)表格编号
从吸塑盘拿电芯放置在定位槽中（8个）9.809.8空闲产品型号人(s)产品名称
2.0 4.0 6.0 8.0 10.0 12.0 14.0 16.0 18.0 20.0 22.0 24.0 26.0 28.0 30.0 32.0
