直流系统接地故障查找方法及其特征分析

精心整理

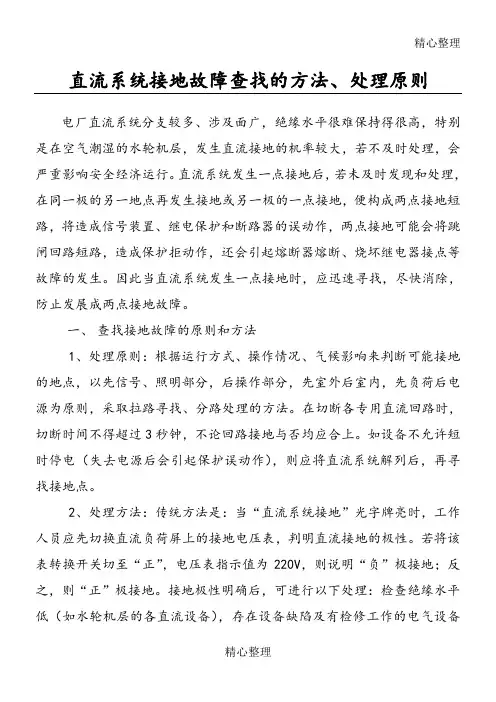

精心整理 直流系统接地故障查找的方法、处理原则

电厂直流系统分支较多、涉及面广，绝缘水平很难保持得很高，特别是在空气潮湿的水轮机层，发生直流接地的机率较大，若不及时处理，会严重影响安全经济运行。直流系统发生一点接地后，若未及时发现和处理，在同一极的另一地点再发生接地或另一极的一点接地，便构成两点接地短路，将造成信号装置、继电保护和断路器的误动作，两点接地可能会将跳闸回路短路，造成保护拒动作，还会引起熔断器熔断、烧坏继电器接点等故障的发生。因此当直流系统发生一点接地时，应迅速寻找，尽快消除，防止发展成两点接地故障。

一、 查找接地故障的原则和方法

1、处理原则：根据运行方式、操作情况、气候影响来判断可能接地的地点，以先信号、照明部分，后操作部分，先室外后室内，先负荷后电源为原则，采取拉路寻找、分路处理的方法。在切断各专用直流回路时，切断时间不得超过3秒钟，不论回路接地与否均应合上。如设备不允许短时停电（失去电源后会引起保护误动作），则应将直流系统解列后，再寻找接地点。

2、处理方法：传统方法是：当“直流系统接地”光字牌亮时，工作人员应先切换直流负荷屏上的接地电压表，判明直流接地的极性。若将该表转换开关切至“正”，电压表指示值为220V，则说明“负”极接地；反之，则“正”极接地。接地极性明确后，可进行以下处理：检查绝缘水平低（如水轮机层的各直流设备），存在设备缺陷及有检修工作的电气设备精心整理

精心整理 和线路是否有接地情况；询问载波室是否有直流系统故障；依次切断直流负荷屏上各负荷开关；检查蓄电池、硅整流装置及充电机回路是否有接地现象等。在切断上述每一直流回路后，应迅速恢复送电。在切断每一回路过程中，工作人员应根据仪表和信号装置的指示，判断是否有接地。如切断时接地消失，恢复送电后接地又出现，则可肯定接地发生在该回路上，应及时查找接地点设法消除。

3、上述方法虽然简单易行，但也有其缺点：因直流负荷屏上的负荷开关控制的既有室内部分又有室外部分，工作人员在水轮机层或发电机层查找接地点时、需用电话联系中控室人员了解光字牌信号变化情况，大大延长了处理时间。如是直流屏内部或蓄电池发生接地，用此法就很难检测到接地故障。

1

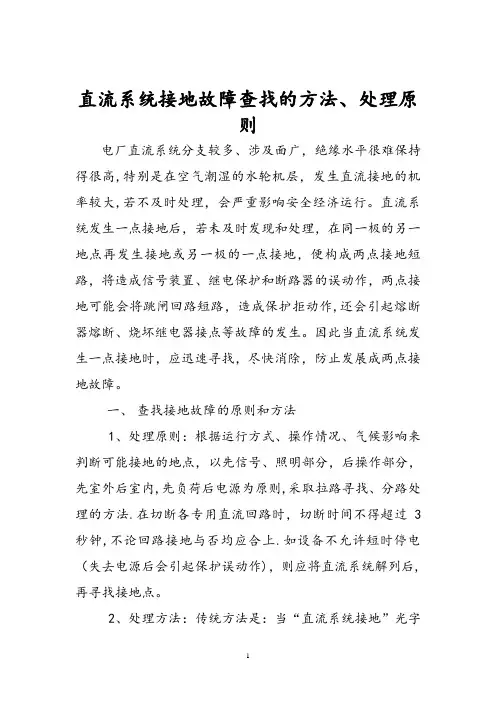

直流系统接地故障查找的方法、处理原则

电厂直流系统分支较多、涉及面广，绝缘水平很难保持得很高,特别是在空气潮湿的水轮机层，发生直流接地的机率较大,若不及时处理，会严重影响安全经济运行。直流系统发生一点接地后，若未及时发现和处理，在同一极的另一地点再发生接地或另一极的一点接地，便构成两点接地短路，将造成信号装置、继电保护和断路器的误动作，两点接地可能会将跳闸回路短路，造成保护拒动作,还会引起熔断器熔断、烧坏继电器接点等故障的发生。因此当直流系统发生一点接地时，应迅速寻找，尽快消除，防止发展成两点接地故障。

一、 查找接地故障的原则和方法

1、处理原则：根据运行方式、操作情况、气候影响来判断可能接地的地点，以先信号、照明部分，后操作部分，先室外后室内,先负荷后电源为原则,采取拉路寻找、分路处理的方法.在切断各专用直流回路时，切断时间不得超过3秒钟,不论回路接地与否均应合上.如设备不允许短时停电（失去电源后会引起保护误动作)，则应将直流系统解列后,再寻找接地点。

2、处理方法：传统方法是：当“直流系统接地”光字 2 牌亮时,工作人员应先切换直流负荷屏上的接地电压表,判明直流接地的极性.若将该表转换开关切至“正”，电压表指示值为220V，则说明“负”极接地；反之，则“正"极接地。接地极性明确后,可进行以下处理：检查绝缘水平低(如水轮机层的各直流设备）,存在设备缺陷及有检修工作的电气设备和线路是否有接地情况；询问载波室是否有直流系统故障；依次切断直流负荷屏上各负荷开关;检查蓄电池、硅整流装置及充电机回路是否有接地现象等.在切断上述每一直流回路后，应迅速恢复送电。在切断每一回路过程中，工作人员应根据仪表和信号装置的指示,判断是否有接地。如切断时接地消失，恢复送电后接地又出现,则可肯定接地发生在该回路上，应及时查找接地点设法消除。

3、上述方法虽然简单易行，但也有其缺点：因直流负荷屏上的负荷开关控制的既有室内部分又有室外部分,工作人员在水轮机层或发电机层查找接地点时、需用电话联系中控室人员了解光字牌信号变化情况，大大延长了处理时间。如是直流屏内部或蓄电池发生接地,用此法就很难检测到接地故障.

龙源期刊网

直流系统接地故障查找方法的分析

作者：郑俊健

来源：《科学与财富》2011年第08期

[摘 要] 论述了直流系统接地故障产生的原因，分析了直流系统两点接地的危害。介绍了便携式

直流接地故障接地定位仪的工作原理及在查找直流接地故障时应注意的问题进行了分析。在对直流系统了解的基础上，熟练掌握固定式绝缘检测装置和便携式直流接地故障接地定位仪的使用方法，在是正确查找和处理直流系统故障的重要途径。

[关键词] 直流接地 直流系统 非电量保护 检测仪

0、前言

在电力系统中，断路器的操作控制回路和继电保护装置的电源都是直流电源。变电站内直流系统的支路很多，涉及面广，对户外电气设备工作环境恶劣，极易造成直流系统接地。直流系统接地的危害不仅使继电保护装置误动、拒动，还会造成直流控制的一次设备误动、拒动，以至损坏设备，甚至造成大面积停电和系统崩溃的严重后果。因此，必须重视直流系统接地故障检查和故障排除工作，当发生直流一点接地故障后快速、准确地查找、排除故障点，确保系统安全稳定运行。查找直流接地的传统方法是借助绝缘监察装置和手动拉路。

1、直流系统接地的危害性

变电站的直流系统比较复杂，通过电缆与室外配电装置的端子箱、操动机构等相连接，发生接地机会较多。直流系统发生一点接地时，由于没有短路电流流过，熔断器不会熔断。但是潜在危险性很大，必须及时排除。否则，当发生另一点接地时，就有可能使信号回路、保护回路和控制回路误动作或拒绝动作，并且有使熔断器熔断、烧坏继电器触点的可能性，导致设备损坏，造成大面积停电、系统瓦解的严重后果。

2、直流接地故障产生的主要原因

2.1基建及施工遗留的故障隐患

在变电站建设施工或改造过程中，由于施工及安装的种种问题，会遗留下电力系统故障的隐患，直流系统更是故障隐患的薄弱环节，这些环节在投产初期不易控制和检查，投运时间越长，系统接地故障的概率就越大。

龙源期刊网

直流接地故障分析及其查找方法

作者：盛伟

来源：《硅谷》2014年第22期

摘 要 变电站内的直流系统为保护装置、信号系统、控制等系统提供持续的直流电源，若出现直流接地可能导致出现误动作，对电网的可靠运行产生威胁。本文阐述了直流系统的基本概念，分析了直流接地的常见原因以及危害，仔细论述了直流接地查找方法的工作原理并给出了查找方法。为变电站设备维护人员查找直流接地故障提供参考。

关键词 直流系统;接地;环网;查找

中图分类号：TM131 文献标识码：A 文章编号：1671-7597（2014）22-0113-02

1直流系统基本概念

直流系统是变电站内为二次设备供电的系统，其主要采用±220V或±110V电压等级，其正负电源母线对地电压一般为+110V以及-110V。变电站直流系统一般采用浮充供电方式，整流装置以及蓄电池并联供电。当直流系统正常工作时，380V交流电经过整流器向用电设备供电，此时蓄电池一般处于充电状态;当直流系统发生故障或冲击直流电流较大时，转变为蓄电池向用电设备提供直流电。直流系统通过这样的设计，保证其能可靠提供持续的直流电源。

2 直流接地的常见原因

在变电站中，直流系统是一个具有很多分支的供电系统，其接线方式主要包括辐射型以及分段环网型，较为复杂。在变电站，直流接地主要原因有以下几点：1）天气因素。直流接地很大一部分产生的原因是在出现下雨或起雾的时候，由于端子箱较为潮湿，加热器工作不良，容易造成直流接地。2）人为因素。作业人员由于工作不负责或失误，将二次回路与设备外壳或其他接地部位相接触造成直流接地;或者维护不到位，有些设备没有按规定增加防雨罩导致锈蚀;或者作业时对电缆的绝缘层造成了损伤，或者误接线等等。3）环境因素。由于很多设备运行的环境较为恶劣导致绝缘下降，若工作环境存在振动的情况也有可能造成直流回路出现异常。
