锅炉设备安装施工方案

施工组织设计（方案）报审表

工程名称：中硅高科四氯化硅综合利用项目氢化车间设备安装工程

编 号： QHSB-002

致： 中大监理公司 （监理单位）

我方已根据施工合同的有关规定完成了中硅高科四氯化硅综合利用项目氢化车间设备安装工程工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。

附件：施工组织设计（方案）

承包单位(章)：部

项目经理：

日 期： 2009.7.9

专业监理工程师审查意见：

专业监理工程师：

日 期：

总监理工程师审查意见：

项目监理机构：

总监理工程师：

日 期：

1 施工组织设计(方案)报批表

工程名称 高科四氯化硅综合利用项目氢化车间设备安装工程

施工单位

管理单位

审批意见

年 月 日

监理单位

审批意见

年 月 日

建设单位

审批意见

年 月 日

2

******四氯化硅综合利用项目氢化车间

设备安装工程

设备安装方案

编 制：

审 核:

批 准：

******

二OO九年七月九日

1

******四氯化硅综合利用项目氢化车间

设备安装工程施工方案

1、编制说明.

依据合同条款规定，我******承建中国******技有限公司四氧化硅综合利用项目氢化车间全部设备安装工程，由于工程性质及工艺要求决定,安装设备种类多、数量大、集中度高；结合我公司多年相关工程的施工经验，以及先进的科学管理模式，和精心认真的施工组织以确保该项工程有计划、有顺序、有条理的高效运行，完成业主所制定的工期目标、安全目标；达到业主满意。作此方案意在指导施工，使设备安装工艺更趋合理、科学、高效。

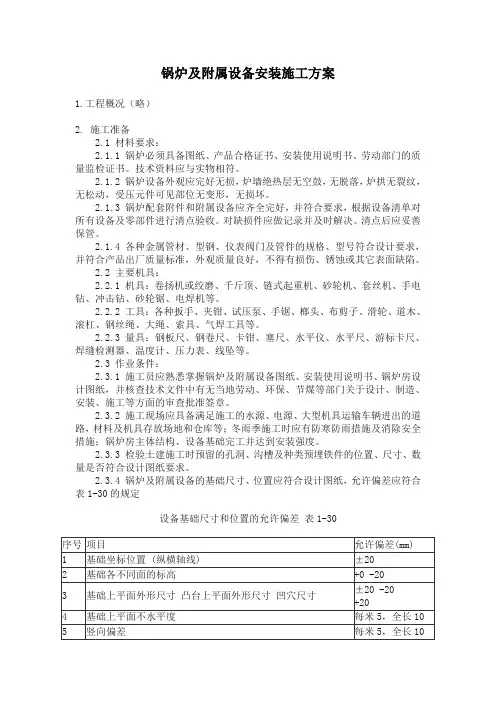

锅炉及附属设备安装施工方案

1.工程概况（略）

2. 施工准备

2.1 材料要求：

2.1.1 锅炉必须具备图纸、产品合格证书、安装使用说明书、劳动部门的质量监检证书。技术资料应与实物相符。

2.1.2 锅炉设备外观应完好无损，炉墙绝热层无空鼓，无脱落，炉拱无裂纹，无松动，受压元件可见部位无变形，无损坏。

2.1.3 锅炉配套附件和附属设备应齐全完好，并符合要求，根据设备清单对所有设备及零部件进行清点验收。对缺损件应做记录并及时解决。清点后应妥善保管。

2.1.4 各种金属管材、型钢、仪表阀门及管件的规格、型号符合设计要求，并符合产品出厂质量标准，外观质量良好，不得有损伤、锈蚀或其它表面缺陷。

2.2 主要机具：

2.2.1 机具：卷扬机或绞磨、千斤顶、链式起重机、砂轮机、套丝机、手电钻、冲击钻、砂轮锯、电焊机等。

2.2.2 工具：各种扳手、夹钳、试压泵、手锯、榔头、布剪子、滑轮、道木、滚杠、钢丝绳、大绳、索具、气焊工具等。

2.2.3 量具：钢板尺、钢卷尺、卡钳、塞尺、水平仪、水平尺、游标卡尺、焊缝检测器、温度计、压力表、线坠等。

2.3 作业条件：

2.3.1 施工员应熟悉掌握锅炉及附属设备图纸、安装使用说明书、锅炉房设计图纸，并核查技术文件中有无当地劳动、环保、节煤等部门关于设计、制造、安装、施工等方面的审查批准签章。

2.3.2 施工现场应具备满足施工的水源、电源、大型机具运输车辆进出的道路，材料及机具存放场地和仓库等；冬雨季施工时应有防寒防雨措施及消除安全措施；锅炉房主体结构、设备基础完工并达到安装强度。

2.3.3 检验土建施工时预留的孔洞、沟槽及种类预埋铁件的位置、尺寸、数量是否符合设计图纸要求。

2.3.4 锅炉及附属设备的基础尺寸、位置应符合设计图纸，允许偏差应符合表1-30的规定

设备基础尺寸和位置的允许偏差 表1-30

嘉兴市绿色能源有限公司垃圾焚烧项目提升改造工程

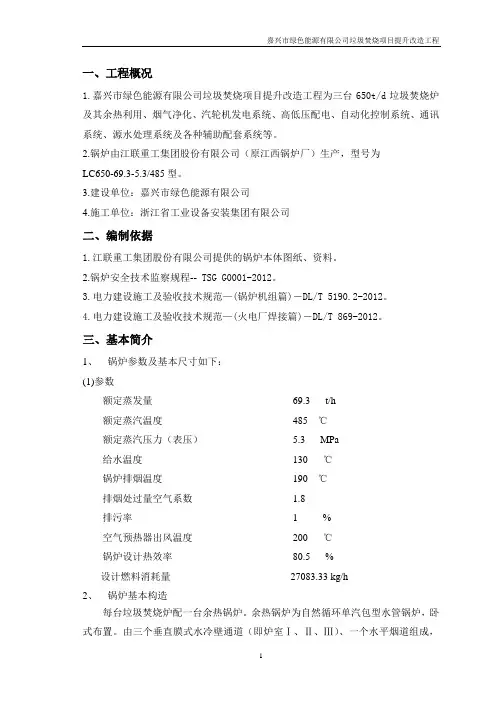

1 一、工程概况

1.嘉兴市绿色能源有限公司垃圾焚烧项目提升改造工程为三台650t/d垃圾焚烧炉及其余热利用、烟气净化、汽轮机发电系统、高低压配电、自动化控制系统、通讯系统、源水处理系统及各种辅助配套系统等。

2.锅炉由江联重工集团股份有限公司（原江西锅炉厂）生产，型号为

LC650-69.3-5.3/485型。

3.建设单位：嘉兴市绿色能源有限公司

4.施工单位：浙江省工业设备安装集团有限公司

二、编制依据

1.江联重工集团股份有限公司提供的锅炉本体图纸、资料。

2.锅炉安全技术监察规程-- TSG G0001-2012。

3.电力建设施工及验收技术规范—(锅炉机组篇)―DL/T 5190.2-2012。

4.电力建设施工及验收技术规范—(火电厂焊接篇)―DL/T 869-2012。

三、基本简介

1、 锅炉参数及基本尺寸如下：

(1)参数

额定蒸发量 69.3 t/h

额定蒸汽温度 485 ℃

额定蒸汽压力（表压） 5.3 MPa

给水温度 130 ℃

锅炉排烟温度 190 ℃

排烟处过量空气系数 1.8

排污率 1 %

空气预热器出风温度 200 ℃

锅炉设计热效率 80.5 %

设计燃料消耗量 27083.33 kg/h

2、 锅炉基本构造

每台垃圾焚烧炉配一台余热锅炉。余热锅炉为自然循环单汽包型水管锅炉，卧式布置。由三个垂直膜式水冷壁通道（即炉室Ⅰ、Ⅱ、Ⅲ）、一个水平烟道组成，嘉兴市绿色能源有限公司垃圾焚烧项目提升改造工程

2

在水平通道从前至后依次布置了屏式过热器、蒸发器、高温过热器、中温过热器、低温过热器、省煤器。

由焚烧炉燃烧所产生的烟气依次经过炉室Ⅰ、炉室Ⅱ、炉室Ⅲ、屏式过热器、蒸发器、高温过热器、中温过热器、低温过热器、省煤器，最后通过省煤器出口烟道排出，进入烟气净化系统。

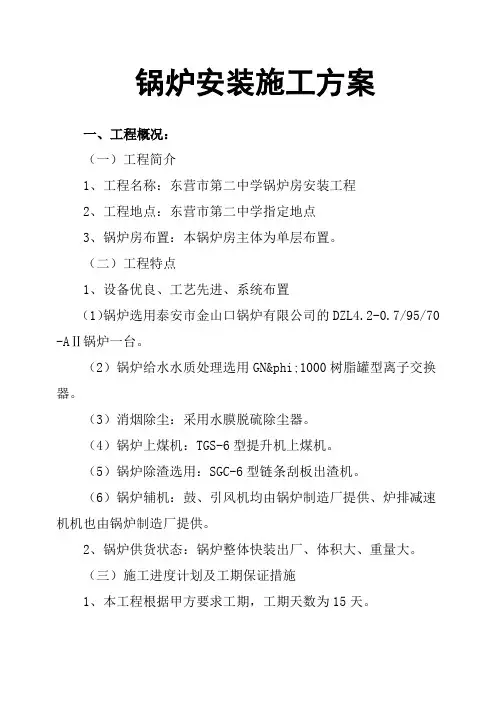

锅炉安装施工方案

一、工程概况：

（一）工程简介

1、工程名称：东营市第二中学锅炉房安装工程

2、工程地点：东营市第二中学指定地点

3、锅炉房布置：本锅炉房主体为单层布置。

（二）工程特点

1、设备优良、工艺先进、系统布置

（1）锅炉选用泰安市金山口锅炉有限公司的DZL4.2-0.7/95/70

-AⅡ锅炉一台。

（2）锅炉给水水质处理选用GNφ1000树脂罐型离子交换器。

（3）消烟除尘：采用水膜脱硫除尘器。

（4）锅炉上煤机：TGS-6型提升机上煤机。

（5）锅炉除渣选用：SGC-6型链条刮板出渣机。

（6）锅炉辅机：鼓、引风机均由锅炉制造厂提供、炉排减速机机也由锅炉制造厂提供。

2、锅炉供货状态：锅炉整体快装出厂、体积大、重量大。

（三）施工进度计划及工期保证措施

1、本工程根据甲方要求工期，工期天数为15天。 我公司可根据自己实际工作效率及安装能力，进度计划作如下安排：

锅炉就位：1天。

辅机及烟风道安装：3天。

管道及泵房的安装：3天。

水压试验：0.5天。烘煮炉试运行：7天。总体验收：0.5天。

（四）工程主要系统及设备特点1、锅炉供热量：4.2MW出水温度：95℃回水温度：70℃工作压力：0.7MPa本体受热面积：173.82m2论文网炉排有效面积：8.3 m2炉膛有效容积：12.354 m3燃烧方式：链条炉排适应燃料：II、III类烟煤测试热效率：XX.X%循环水量： 144t/h满负荷运行耗煤量：1080.8kg/h排烟温度：170℃烟尘排放浓度： 94.9mg/Nm3（除尘后）

烟气黑度：小于林格曼I级 水压试验压力：1.05MPa出水管直径：DN150回水管直径：DN150锅炉总重：32.5t锅炉运输尺寸：9.209ｘ2.64ｘ3.607mｘmｘm锅炉安装尺寸：9.91ｘ4.54ｘ4.637mｘmｘm 2、锅炉给水系统原水进入离子交换器进行水处理，生产软化水至水箱储备，储备软化水由补水泵送入锅炉循环系统。
