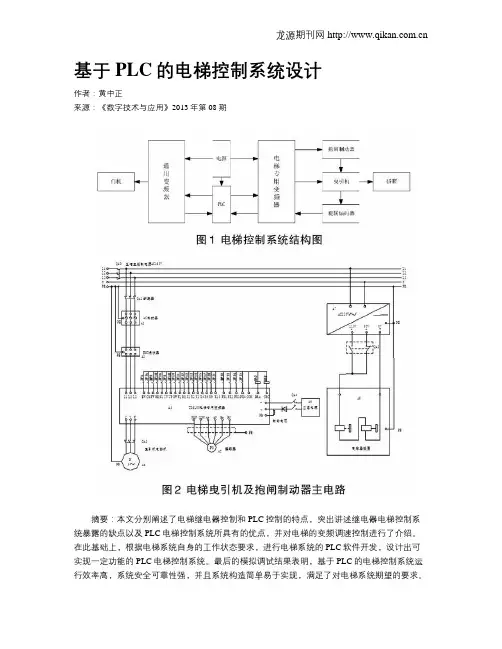

龙源期刊网
基于PLC的电梯控制系统设计
作者：黄中正
来源：《数字技术与应用》2013年第08期
摘要：本文分别阐述了电梯继电器控制和PLC控制的特点，突出讲述继电器电梯控制系统暴露的缺点以及PLC电梯控制系统所具有的优点，并对电梯的变频调速控制进行了介绍。在此基础上，根据电梯系统自身的工作状态要求，进行电梯系统的PLC软件开发，设计出可实现一定功能的PLC电梯控制系统。最后的模拟调试结果表明，基于PLC的电梯控制系统运行效率高，系统安全可靠性强，并且系统构造简单易于实现，满足了对电梯系统期望的要求。 龙源期刊网
关键词：PLC 变频调速 旋转编码器
中图分类号：TU857 文献标识码：A 文章编号：1007-9416（2013）08-0162-02
1 引言
跨入21世纪以来，中国城镇化建设不断推进，依据用地成本及人口密度等因素，高层建筑日益增多，而电梯已经成为人们日常生活中必不可少的代步工具了。近年来电梯事故不断的见诸报端，电梯性能的好坏已成为人们关心的重要事情。因此必须努力提高电梯系统的性能，保证电梯的运行，既高效节能又安全可靠。
传统的电梯曳引电动机采用接触器来实现电动机工作状态的改变，双速异步电动机在定子回路中串电抗与电阻来实现电动机的调速，这满足不了乘客的舒适感；另外，传统的电梯控制系统由继电器接触器控制逻辑组成，存在着电气元件多、功能弱、电气故障频繁、可靠性差和工作寿命短等缺陷[1]。可编程控制器（PLC）是根据顺序逻辑控制的需要而发展起来的，是专门为工业环境应用而设计的数字运算操作的电子装置。鉴于其种种优点，目前，电梯的继电器控制方式已逐渐被PLC控制代替。同时，由于电机交流变频调速技术的发展，电梯的拖动方式已由原来直流调速逐渐过渡到了交流变频调速，不仅能满足乘客的舒适感和保证平稳的精度，还可以降低能耗，节约能源，减小运行费用。因此，PLC控制技术加变频调速已成为现代电梯行业的一个热点。

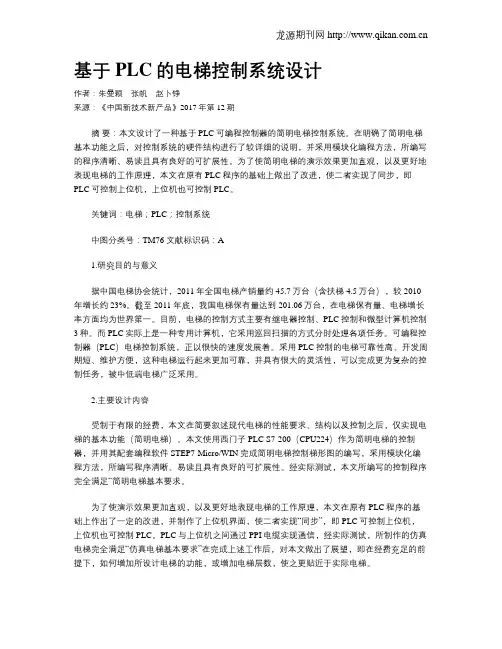

龙源期刊网
基于PLC的电梯控制系统设计
作者：朱曼颖 张帆 赵卜铮
来源：《中国新技术新产品》2017年第12期
摘 要：本文设计了一种基于PLC可编程控制器的简明电梯控制系统。在明确了简明电梯基本功能之后，对控制系统的硬件结构进行了较详细的说明，并采用模块化编程方法，所编写的程序清晰、易读且具有良好的可扩展性。为了使简明电梯的演示效果更加直观，以及更好地表现电梯的工作原理，本文在原有PLC程序的基础上做出了改进，使二者实现了同步，即PLC可控制上位机，上位机也可控制PLC。
关键词：电梯；PLC；控制系统
中图分类号：TM76 文献标识码：A
1.研究目的与意义
据中国电梯协会统计，2011年全国电梯产销量约45.7万台（含扶梯4.5万台），较2010年增长约23%。截至2011年底，我国电梯保有量达到201.06万台，在电梯保有量、电梯增长率方面均为世界第一。目前，电梯的控制方式主要有继电器控制、PLC控制和微型计算机控制3种。而PLC实际上是一种专用计算机，它采用巡回扫描的方式分时处理各项任务。可编程控制器（PLC）电梯控制系统，正以很快的速度发展着。采用PLC控制的电梯可靠性高、开发周期短、维护方便，这种电梯运行起来更加可靠，并具有很大的灵活性，可以完成更为复杂的控制任务，被中低端电梯广泛采用。
2.主要设计内容
受制于有限的经费，本文在简要叙述现代电梯的性能要求、结构以及控制之后，仅实现电梯的基本功能（简明电梯）。本文使用西门子PLC S7-200（CPU224）作为简明电梯的控制器，并用其配套编程软件STEP7-Micro/WIN完成简明电梯控制梯形图的编写，采用模块化编程方法，所编写程序清晰、易读且具有良好的可扩展性。经实际测试，本文所编写的控制程序完全满足“简明电梯基本要求。
毕业设计（论文）
论文题目：基于PLC的电梯控制系统设计
学院：智能工程学院
专业：建筑智能化工程技术
班级：建筑181
学生姓名：张潇闯
学号：1814232101
指导教师：邱亚琴
2021年4月28日摘要
随着国民经济的飞速发展，现代化程度日益提高，高层建筑越来越多，电梯
也随之增多，电梯产品在人们物资文化生活中的地位得到了提高，成为重要的运
输设备之一。国内传统的电梯控制一是由继电器、接触器构成。它不仅存在着可
靠性差、成本高、故障率高等缺点，而且在层数增加时，配线变化给制造及安装
带来诸多不便。若用PLC控制就解决了以上的不足。
本文在阐述电梯的结构和可编程控制器的结构和工作原理的基础上，针对4
层电梯，使用西门子S7-200可编程控制器，设计了电梯的控制系统，包括轿内
指令和厅外召唤信号的登记与消除、电梯的选层和定向、电梯的开关门运行、电
梯上下行控制、电梯的指层控制等部分，实现了轿内与各层呼梯指令的记录、电
梯运行方向和选层的控制，电梯上下行和自动开关门、电梯的指层控制等功能。
同时也使用了组态王6.53完成上位机对PLC控制电梯的仿真。
关键词：四层电梯；控制系统；可编程控制器；组态王Abstract
Withtherapiddevelopmentofthenationaleconomy,theincreasingdegree
ofmodernization,moreandmorehigh-risebuildings,elevatorsalsowillbeincreased,
Elevatorproductsinpeople'smaterialandculturallifeofthestatushasbeenenhanced
tobecomeoneoftheimportanttransportequipment.Traditionaldomesticelevator
controlfromthefirstrelay,acontactor.Traditionaldomesticelevatorcontrolfromthe

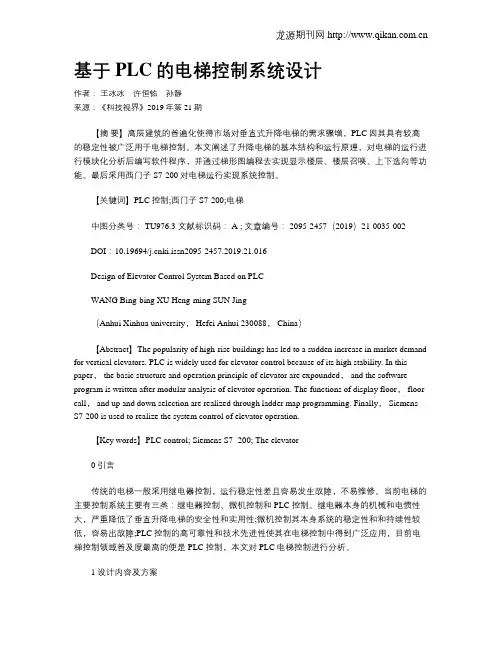

龙源期刊网
基于PLC的电梯控制系统设计
作者： 王冰冰 许恒铭 孙静
来源：《科技视界》2019年第21期
【摘 要】高层建筑的普遍化使得市场对垂直式升降电梯的需求骤增，PLC因其具有较高的稳定性被广泛用于电梯控制。本文阐述了升降电梯的基本结构和运行原理，对电梯的运行进行模块化分析后编写软件程序，并通过梯形图编程去实现显示楼层、楼层召唤、上下选向等功能。最后采用西门子S7-200对电梯运行实现系统控制。
【关键词】PLC控制;西门子S7-200;电梯
中图分类号： TU976.3 文献标识码： A ; 文章编号： 2095-2457（2019）21-0035-002
DOI：10.19694/ki.issn2095-2457.2019.21.016
Design of Elevator Control System Based on PLC
WANG Bing-bing XU Heng-ming SUN Jing
（Anhui Xinhua university， Hefei Anhui 230088， China）
【Abstract】The popularity of high-rise buildings has led to a sudden increase in market demand
for vertical elevators. PLC is widely used for elevator control because of its high stability. In this
paper， the basic structure and operation principle of elevator are expounded， and the software
