GM300写频说明和故障处理

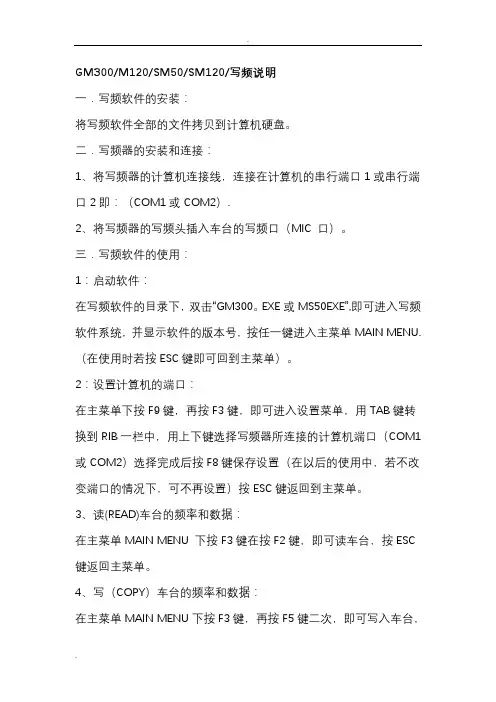

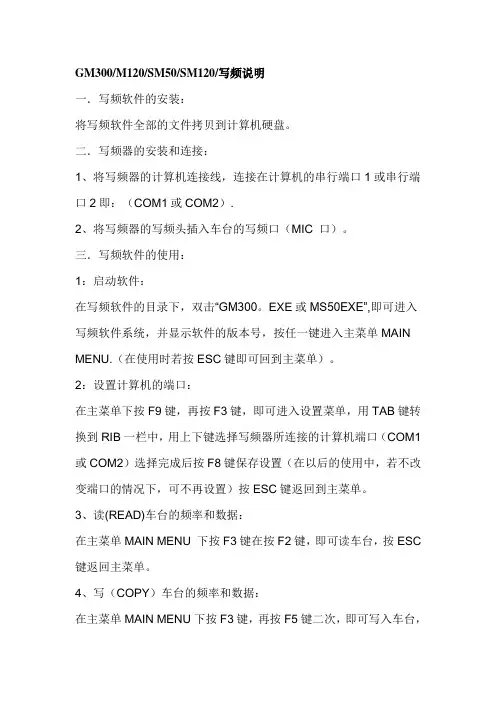

GM300/M120/SM50/SM120/写频说明

一.写频软件的安装：

将写频软件全部的文件拷贝到计算机硬盘。

二.写频器的安装和连接：

1、将写频器的计算机连接线，连接在计算机的串行端口 1 或者串行端 口 2 即：(COM1或者 COM2) .

2、将写频器的写频头插入车台的写频口(MIC 口)。

三.写频软件的使用：

1:启动软件：

在写频软件的目录下， 双击 “GM300EXE 或者 MS50EXE,即可进入写频软件

系统，并显示软件的版本号，按任一键进入主菜单 MAIN

MENU. (在使用时若按 ESC 键即可回到主菜单) 。

2:设置计算机的端口：

在主菜单下按 F9 键，再按 F3 键，即可进入设置菜单，用TAB 键转换到

RIB 一栏中，用上下键选择写频器所连接的计算机端口( COM1 或者 COM2)

选择完成后按 F8 键保存设置 (在以后的使用中， 若不改变端口的情况下，

可再也不设置)按 ESC 键返回到主菜单。

3、读(READ)车台的频率和数据：

在主菜单 MAINMENU 下按 F3 键在按 F2 键，即可读车台，按 ESC 键返 回主菜单。

4、写 ( COPY)车台的频率和数据：

在主菜单 MAINMENU 下按 F3 键，再按 F5 键二次，即可写入车台，

按 ESC 键返回主菜单。(若不能正常读数，请检查连接线，电源和

串口设置)

5、修改车台的频率数据：

(1)在主菜单 MAINMENU 下按 F3 键，再按 F2 键，即可读车台的频

率数据，按 ESC 键，返回主菜单。

(2)在主菜单 MIANMENU 按 F4 键，在按 F5 键，按回车键转换设置

项

RXFREQUENCY 项为设置接收频率；

TXFREQUENCY 项为设置发射频率(用数字键键入，单位 MHZ)

RXSQUELCHTYPE 项为设置接收的静噪类型(用上下键选择)

TXSQUELCHTYPE 项 为 设 置 发 射 的 静 噪 类 型 ( 用 上 下 键 选 择 )

RXSQUELCHCODE 项为设置接收静噪类型相应的亚音数(用上下键选

择)

TXSQUELCHCODE 项为设置发射静噪类型相应的亚音数(用上下键选

择)

CSQ 普通静噪类型 TPL 摹拟亚音静噪类型，选定相同的亚音数才干通话

DPL 数字亚音静噪类型，选定相同的亚音数才干通话

TIMEOUTTIM 项为设置通话定时，单位：秒

TXINHIBITONBUSY 项为设置有接收时静止发射 YES 或者 NO

LOCALDISTANCE 项为设置近程或者远程(接收的灵敏度不同)

PHONESIGNALINGSYSTEM 项为设置话柄信令系统(常规通信

设置为 NOOC)

RXSIGNALINGSYSTEM 项为设置接收信令系统(常规通信设置为

NOOC)

TXSIGNALINGSYSTEM 项为设置发射信令系统(常规通信设置为

NOOC)

按 F2 键修改另一通信；

(3)增加信道：

按 F8 进入信道设置菜单，用上下键选择 ADDMODE 为增加信道方

式后，再按 F8 键则增加一个信道，按 F10 键退出。

(4)删除信道：

按 F8 键进入信道设置菜单， 用上下键选择 DELETEMODE 为删除信道方

式后，再按 F8 键则删除一个信道，按 F10 键退出。

(5)修改好后，按 F10 键退出，在主菜单 MAINMENU 下按 F3 键,再按 F5 键二次，即可将修改好后的数据写入车台，按 ESC 键返回主菜单。

四.设置车台的功率：

在主菜单 MIANMENU 下按 F2 键进入 SERVICEMENU 菜单，再

按 F2 键进入 ALJGNMENTMENU,最后按 F7 键进入功率调整功能菜单

1 用上下键修改功率大小

2F6 键为车台试发键(试发后再按 F6 为关闭试发)

3 设置好功率后，按 F8 键保存设置数据退出或者按 F10 键不保存退

4 按 F10 键直至到返回到主菜单 MIANMENU

五.外部接口针脚软件设置：

主菜单下按 F4 一再按 F2 一接下来按 F9

pin#是针脚号。 description 是功能

datadir 是数据方向 actlevel 是动作电平

六。写业余频道 144 —146MHZ 的方法：

按数字时同时按着 SHIFT 键，这时 1234567890 就相应变成 #

¥%—* ()

按小数点时放开 SHIFT 键，后面的零也要键入，按数字时请使用大键盘

上的数字键，不要使用小键盘上的数字键，敲入之后按回车即可。

CM300M120 常见写频报错故障的处理

一 .写频时浮现 58 报错，开机有报警音的处理：(58#是代表数剧丢失)

a 用一台一样的机来拷贝一次

b 用调试模式进行调正 c 用维修软件修复

方法 1 写频时报 58#错误在 F2-F6 里把温补系数输入一遍

启动软件按 F2-F6-F2

然后把你机器里晶体上的 8 个数字(参考数： 22637146)和中放集成电

路上的 7 位数(参考数 2713034)填入：然后再 F8,退出即可。建议先用

参考数，如不行再打开机器，看里面的数字，如果参考数与

你机器的数字(温补系数)，相差不是很大，用参考数普通就能解决。

方法 2 找一个机型序列号相同的机器，启动软件后，在好机器中,

F3— F2— F10,读一下， 再将写频器的写频头， 插入故障车台的写频口， 设

置好频率数据后，在主菜单 MAINMENU 下按 F3 键，再按 F5 键二次，保

存设置数据退出就能解决。

二 .写频时浮现 53#报错的处理：

方法：找一个机型序列号相同的机器，启动软件后，在好机器中，

F3— F2— F10,读一下， ，再将写频器的写频头， 插入故障车台的频口， 设

置好频率数据后，在主菜单 MAINMENU 下按 F3 键，再按 F5 键二次，保

存设置数据退出就能解决。

三 .写频时浮现 2#报错的处理？(2#报错是数据传输错误)

方法： 1 检查写频器与车台 MIC 口第 7 脚连线，是否脱焊。

方法： 2 上面的检查如连接正常，说明报错是因你的电脑运行较快，数据

传输不同步引起的，解决办法可将写频软件目录下的软件是快捷方式删

除， 双击 GM300EXE 后， 选择在 WINDOWS 方式下运行， 在兼容方式下

运行时，电脑运行会减慢。 方法： 3 如还不能解决，请换一台 586 级别的电脑写频。

四 .写频时浮现 7#报错的处理：

7#报错是电脑与写频器没有插好，或者连接线脱焊。

五.功率调整菜单进不去，功率不可以再调节问题的处理：

找一台序列号相同的机器，启动软件后，在好机器中进入功率调整菜单，

再将写频器的写频头插入故障车台的写频口，设置好功率后，按

F8 键保存设置数据退出就能解决。

六.写频时如果浮现 ErrorNumber21HasOccurred 的问题的处理:

RadioNotSupported,多数是写频软件有损坏，特殊是在 WINDOWSDOS

窗口下使用时可能浮现此问题，解决方案：从新下载或者解压原来的写频软 件试试，普通地说可以消除现象。

七.改变功率注意事项：

a 有的时候在改变功率时按 F6 试发射时，由于发射大功率电波对计算机

系统产生强大电磁干扰，可能就无法解除试发生状态，往往需要对电台强

制断电，此后开机会发出低音警报 2 秒摆布，此警报提示编程中有错误，

解决方案，从新获写频调整功率并 F8 保存设置。(注意：如天线离计算

机较近，千万不要试发射 F6,改好后再此外试验发射)

b 在功率调整过程中不能断电或者不正常退出，否则容易造成 58 报错。

C 在功率调整过程中，功率不要一下子调到最大，最好先调在 100 以下，

否则可能浮现功率调整菜单进不去，功率不可以再调节的问题。八 .写频

后修改项未能发生变化： 问题比较简单，可能是你光顾着修改参数了，没有将修改完毕的参数回写

到机器里去，解决方案：每次修改过任何参数后退回主菜单，然后 F3-F5-F5

回写数据。

九.写频时，如因操作失误，浮现 2#7#53#或者其它的报错，用上面的方法 也不能解决，这时可关闭电源，将电源插头从车台上拨下后，重新启动电 脑后写频，大多数都能解决。

十.其它一些不常见的写频报错，可参照 53#报错的处理，用程序覆盖法

修复。

CM300,M120 常见故障的处理：

1、故障现象频率写好后，同频发现不能接收，但发射正常，静噪关闭后

有噪音，仍旧不能接收。一点反应都没有。主要检查 RF 板上一个 44.64

的晶振跳线。 15 和 16 脚有没有短接，如果扬声器有噪音，普通应该不是

跳线问题，如果向来无声，就应该检查 44.64 的晶振。

2、声音问题： GM300M120 浮现声音小，象蚊子叫，接收时音量开到最

大也惟独很小的声音，可检查音频模块音频功放、

音量电位器、运放鉴频器、接口 1516 没有连接、机器里面有无断路。

3. M300M120 的音量关不死的设置：

方法： 1 在信令设定里把 dosholdoff 设为 0.0

方法： 2 你若想在音量电位器关到最小的时候，喇叭声音更小一些，

你可以打开机头，里面音量电位器的电路板，把里面惟一的一只 10

欧姆的电阴短路，那末音量控制可以关得死一点，但调整音理时，响度的
