室外给水管道安装工程检验批质量验收记录

室外给水管道安装工程检验批质量验收记录

为确保安装的室外给水管道达到规定要求，我们对其进行了检验批质量验收。以下记录了验收结果和问题的处理措施。

一、工程概况

本次工程的设计单位为某建筑设计研究院，施工单位为某建筑有限公司。该工程的建设地点为某城市A小区。

二、工程质量验收内容

1、管道及管件的安装。

2、辅助设备、阀门、附属设施、电缆及仪表的继电控制盘的安装。

3、管道的检测测试。

三、验收结果

1、管道及管件的安装

经验收，管道及管件的安装符合设计要求，每根管道的外观无裂纹、变形及其它损坏。接头套件、螺纹连接、法兰连接、承插连接严密、无泄漏。 2、辅助设备、阀门、附属设施、电缆及仪表的继电控制盘的安装

经验收，辅助设备、阀门、附属设施、电缆及仪表的继电控制盘的安装符合设计要求，结构稳定、无变形，安装位置准确、位置标志齐全，供应电源及控制信号接线符合规范要求。

3、管道的检测测试

经试压，管道无泄漏，试压结果正常。

四、问题处理措施

1、发现存在问题时，立即通知施工单位进行处理，整改方案应由设计单位制定，并经有关技术部门的审查批准后加以实施。

2、施工单位应在整改完毕后向验收方提交整改报告，验收方检查确认后予以销号，并查验整改情况。

3、整改过程中需要对工程进行停工，以保障工人和设备的安全。

五、结论

经过该室外给水管道安装工程的检验批质量验收，该工程的质量符合相关要求，经过整改后，所有存在的问题已得到合理处理。

六、建议

1、建议施工单位在施工过程中要严格把关，确保整个建设过程不出现质量问题。 2、建议对此类工程实行定期检查，防止设施老化和出现问题的情况。

七、附：有关验收方要求的提示

1、按项目要求编制工程概况。

2、分析和评估工程设计和施工过程中存在的问题，以保证工程的质量健康发展。

3、整合所有验收数据和验收报告，形成一份完整的检验批质量验收报告。

合集下载

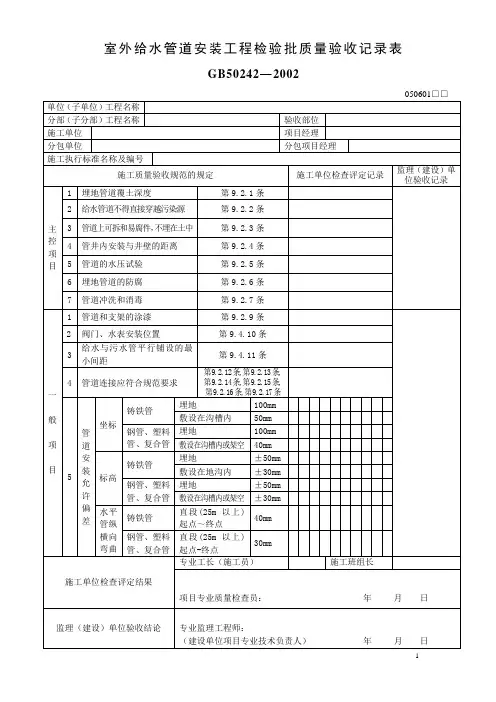

室外给水管道安装工程检验批质量验收记录表

室外给水管道安装工程检验批质量验收记录表

1 室外给水管道安装工程检验批质量验收记录表

GB50242—2002

050601□□

单位（子单位）工程名称

分部（子分部）工程名称 验收部位

施工单位 项目经理

分包单位 分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定 施工单位检查评定记录 监理（建设）单位验收记录

主控项目 1 埋地管道覆土深度 第9.2.1条

2 给水管道不得直接穿越污染源 第9.2.2条

3 管道上可拆和易腐件，不埋在土中 第9.2.3条

4 管井内安装与井壁的距离 第9.2.4条

5 管道的水压试验 第9.2.5条

6 埋地管道的防腐 第9.2.6条

7 管道冲洗和消毒 第9.2.7条

一

般

项

目 1 管道和支架的涂漆 第9.2.9条

2 阀门、水表安装位置 第9.4.10条

3 给水与污水管平行铺设的最小间距 第9.4.11条

4 管道连接应符合规范要求 第9.2.12条,第9.2.13条,第9.2.14条,第9.2.15条,第9.2.16条,第9.2.17条

5 管道安装允许偏差 坐标 铸铁管 埋地 100mm

敷设在沟槽内 50mm

钢管、塑料管、复合管 埋地 100mm

敷设在沟槽内或架空 40mm

标高 铸铁管 埋地 ±50mm

敷设在地沟内 ±30mm

钢管、塑料管、复合管 埋地 ±50mm

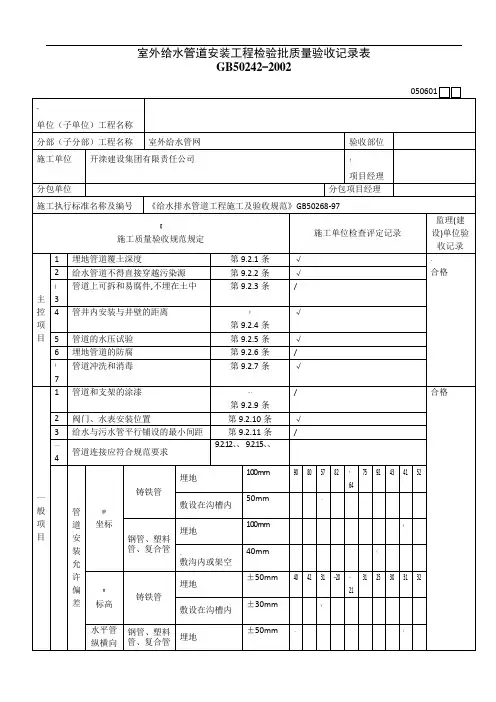

室外给水管道安装工程检验批质量验收记录表 2

室外给水管道安装工程检验批质量验收记录表 2

室外给水管道安装工程检验批质量验收记录表

GB50242-2002

050601

~

单位（子单位）工程名称

分部（子分部）工程名称 室外给水管网 验收部位

施工单位 开滦建设集团有限责任公司 ！

项目经理

分包单位 分包项目经理

施工执行标准名称及编号 《给水排水管道工程施工及验收规范》GB50268-97

【

施工质量验收规范规定 施工单位检查评定记录 监理(建设)单位验收记录

主控项目 1 埋地管道覆土深度 第9.2.1条 √ 、

合格 2 给水管道不得直接穿越污染源 第9.2.2条 √

{

3 管道上可拆和易腐件,不埋在土中 第9.2.3条 /

4 管井内安装与井壁的距离 !

第9.2.4条 √

5 管道的水压试验 第9.2.5条 √

6 埋地管道的防腐 第9.2.6条 /

!

7 管道冲洗和消毒 第9.2.7条 √

一般项目 1 管道和支架的涂漆 …

第9.2.9条 / 合格

2 阀门、水表安装位置 第9.2.10条 √

3 给水与污水管平行铺设的最小间距 第9.2.11条 /

—

4 管道连接应符合规范要求 9.2.12、、 9.2.15、、

管道安装允许偏差 @

坐标 铸铁管 埋地 100mm 90 80 57 82 <

64 75 92 43 41 52

敷设在沟槽内 50mm …

钢管、塑料管、复合管 埋地 100mm ^

(

、

敷沟内或架空 40mm <

#

标高 铸铁管 埋地 ±50mm 40 42 31 -20 …

21 31 25 30 31 32

敷设在沟槽内 ±30mm (

水平管纵横向钢管、塑料管、复合管 埋地 ±50mm …

!

弯曲 ;

敷沟内或架空 ±30mm 、

铸铁管 直段（25m以上）起点～终点 40mm 10 20 30 25 /

30 20 19 22 23 25

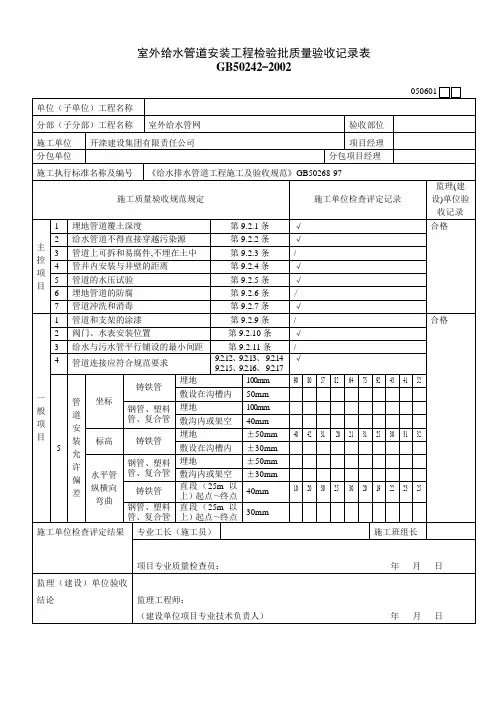

室外给水管道安装工程检验批质量验收记录表 3

室外给水管道安装工程检验批质量验收记录表 3

室外给水管道安装工程检验批质量验收记录表

GB50242-2002

050601

单位（子单位）工程名称

分部（子分部）工程名称 室外给水管网 验收部位

施工单位 开滦建设集团有限责任公司 项目经理

分包单位 分包项目经理

施工执行标准名称及编号 《给水排水管道工程施工及验收规范》GB50268-97

施工质量验收规范规定 施工单位检查评定记录 监理(建设)单位验收记录

主控项目 1 埋地管道覆土深度 第9.2.1条 √ 合格

2 给水管道不得直接穿越污染源 第9.2.2条 √

3 管道上可拆和易腐件,不埋在土中 第9.2.3条 /

4 管井内安装与井壁的距离 第9.2.4条 √

5 管道的水压试验 第9.2.5条 √

6 埋地管道的防腐 第9.2.6条 /

7 管道冲洗和消毒 第9.2.7条 √

一般项目 1 管道和支架的涂漆 第9.2.9条 / 合格

2 阀门、水表安装位置 第9.2.10条 √

3 给水与污水管平行铺设的最小间距 第9.2.11条 /

4 管道连接应符合规范要求 9.2.12、9.2.13、 9.2.14

9.2.15、9.2.16、 9.2.17 √

5 管道安装允许偏差 坐标 铸铁管 埋地 100mm 90 80 57 82 64 75 92 43 41 52

敷设在沟槽内 50mm

钢管、塑料管、复合管 埋地 100mm

敷沟内或架空 40mm

标高 铸铁管 埋地 ±50mm 40 42 31 -20 21 31 25 30 31 32

敷设在沟槽内 ±30mm

水平管纵横向弯曲 钢管、塑料管、复合管 埋地 ±50mm

敷沟内或架空 ±30mm

铸铁管 直段（25m以上）起点～终点 40mm 10 20 30 25 30 20 19 22 23 25

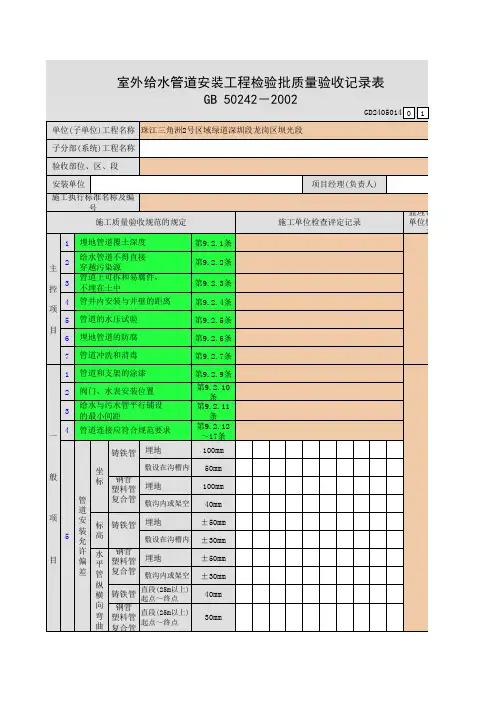

001-室外给水管道安装工程检验批质量验收记录表

001-室外给水管道安装工程检验批质量验收记录表

011第9.2.1条2第9.2.2条3第9.2.3条4第9.2.4条5第9.2.5条6第9.2.6条7第9.2.7条1第9.2.9条2第9.2.10条3第9.2.11条第9.2.12～17条 埋地100mm 敷设在沟槽内50mm 埋地100mm 敷沟内或架空40mm 埋地±50mm 敷设在沟槽内±30mm 埋地±50mm 敷沟内或架空±30mm铸铁管直段(25m以上)起点～终40mm钢管塑料管复合管直段(25m以上)起点～终点30mm标高铸铁管水平管纵横向弯曲钢管塑料管复合管 阀门、水表安装位置 给水与污水管平行铺设 的最小间距 4 管道连接应符合规范要求 5管道安装允许偏差 埋地管道的防腐 管道冲洗和消毒 一 般 项 目 管道和支架的涂漆 坐标铸铁管钢管塑料管复合管 管道上可拆和易腐件， 不埋在土中 管井内安装与井壁的距离 管道的水压试验 施工执行标准名称及编号 施工质量验收规范的规定施工单位检查评定记录监理(建单位验收记录主 控 项 目 埋地管道覆土深度 给水管道不得直接 穿越污染源 子分部(系统)工程名称 验收部位、区、段 安装单位项目经理(负责人)室外给水管道安装工程检验批质量验收记录表GB 50242－2002GD2405014 单位(子单位)工程名称珠江三角洲2号区域绿道深圳段龙岗区坝光段 监理(建设) 单位验收结论 专业监理工程师(建设单位项目专业技术负责人)：傅工年 月 日施工班组长 项目专业质量检查员：年 月 日 安装单位检查 评定结果 专业工长(施工员)理(建设)单位验收记录 日 日
