塑料管规范

塑料管敷设施工工艺

工艺流程：

弹线定位→ 盒、箱、固定→ 管路敷设→ 扫管穿带线

2.1 弹线定位

(1) 墙上盒、箱弹线定位

砖墙、大模板混凝土墙，滑模板混凝土墙盒、箱弹线定位，按弹出的水平线，对照设计图用小线和水平尺测量出盒，箱准确位置，并标注出尺寸。

(2) 加气混凝土板、圆孔板、现浇混凝土板，应根据设计图和规定的要求准确找出灯位。进行测量后，标注出盒子尺寸位置。

2.2 盒、箱固定

(1) 盒，箱固定应平正、牢固，灰浆饱满，纵横坐标准确。

(2) 砖墙稳注盒、箱

A预留盒、箱孔洞：首先按设计图加工管子长度，配合瓦工施工，在距盒箱的位置约300mm处，预留出进入盒、箱的长度，将管子甩在预留孔外，端头堵好。待稳住盒、箱时，一管一孔的穿入盒、箱。

B剔洞稳注盒、箱，再接短管：按弹出水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用高标号的水泥砂浆将盒、箱按要求稳入洞中，待水泥砂浆凝固后，再接短管入盒、箱。

(3) 大模板混凝土墙稳住盒、箱：

A 在模板上打眼，用螺丝将盒、箱固定在模板上。

B用穿筋盒直接固定在钢筋上。在拆模前及时将固定盒、箱的螺丝拆除。

(4) 滑模板混凝土墙稳住盒、箱： A 预留孔洞，下套盒、箱，然后拆除套，再稳住盒、箱；

B用螺丝将盒、箱固定在扁铁上，然后再将扁铁焊在钢筋上，或直接用穿筋盒固定在钢筋上，并根据墙的厚度焊好支撑钢筋。

(5) 加气混凝土块，圆孔板稳住灯头盒。标注灯位的位置，先打孔，然后由下向上剔洞，洞口下小上大。将盒子配上相应的固定体放入洞中，并固定好吊板，待配管后，用高标号水泥砂浆稳住。

2.3 管路敷设

(1) 配管要求

A硬质塑料管的连接可采用直接粘接法进行连接，接口处应该用胶粘剂粘接牢固；

B敷设管路时，应尽量减少弯曲。当线路的直线段的长度超过15m时，或直角弯有3个且长度超过8m时，均应在中途装设接线盒。

煤矿井下用塑料管安全性能检验规范

MT 181-88

中华人民共和国煤炭工业部1988-04-14批准 1988-06-01实施

1 主题内容与适用范围

本规范规定了煤矿井下输送物料用塑料管的阻燃性能,导电性能要求及其试验方法,检验程序和标志.

本规范适用于煤矿井下输送物料用塑料管制品.

本规范未涉及的内容应符合有关标准内容.

2 技术要求

2.1 阻燃性能要求

2.1.1 试件按本规范第3章的方法作火焰燃烧试验时,当酒精喷灯燃烧器移走后,每组6条试件的火焰燃烧时间的算术平均值不得大于3 s,其中任何一条试件的火焰续燃时间不得大于10s.

2.1.2 试件按本规范第3章的方法作火焰燃烧试验时,当酒精喷灯燃烧器移走后,每组6条试件的火星燃烧时间的算术平均值不得大于20

s,其中任何一条试件的火星续燃时间不得大于60s.

注:如果一组6条试件中仅有一条不符合阻燃性能要求,可再取一组12条试件进行复试,但第二组试件的燃烧试验应全部符合阻燃性能要求.

2.2 导电性能要求(表面电阻值规定)

试件按本规范第4章的方法作导电性能试验时,对于煤矿井下用各种不同用途的塑料管,其所测试试件内外壁表面电阻值必须满足:

a.排水,给水用管:其管外壁表面电阻值不得大于1×109Ω; b.正压风用管:其管外壁表面电阻值不得大于1×108Ω;

c.喷浆用管:其管内,外壁表面电阻值不得大于l×108Ω;

d.负压风及抽放瓦斯用管:管内,外管表面电阻值不得大于1×106Ω.

3 酒精喷灯火焰燃烧试验

3.1 试验原理

将试件置于酒精喷灯燃烧器的火焰之上,按规定时间燃烧后,移开酒精喷灯燃烧器,测定被测试件的火焰或火星燃烧时间.在试验过程中应随时观察每一条试件的变化情况,直至试件上或滴落物上任何火焰或火星燃烧均熄灭为止.

3.2 试验装置

3.2.1 燃料从酒精容器经过透明塑料软管进入酒精喷灯,并且应将试验装置放置在试验箱(如图1)内,以便保持在弱光下进行试验.试验装置如图2所示.图1图2

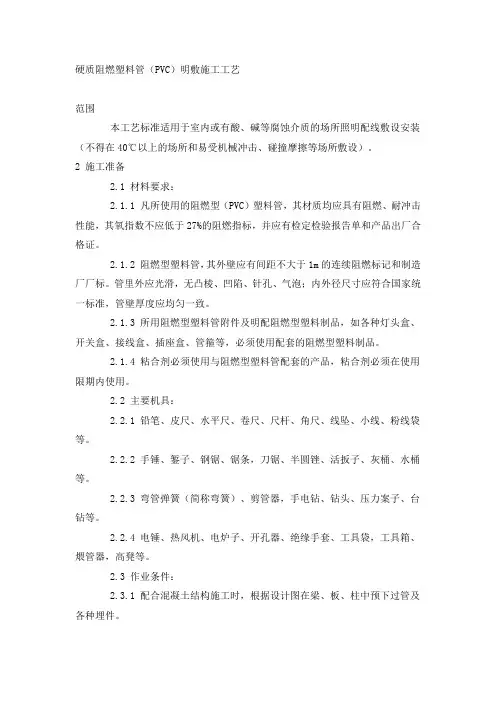

硬质阻燃塑料管（PVC）明敷施工工艺

范围

本工艺标准适用于室内或有酸、碱等腐蚀介质的场所照明配线敷设安装（不得在40℃以上的场所和易受机械冲击、碰撞摩擦等场所敷设）。

2 施工准备

2.1 材料要求：

2.1.1 凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。

2.1.2 阻燃型塑料管，其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标。管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。

2.1.3 所用阻燃型塑料管附件及明配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、管箍等，必须使用配套的阻燃型塑料制品。

2.1.4 粘合剂必须使用与阻燃型塑料管配套的产品，粘合剂必须在使用限期内使用。

2.2 主要机具：

2.2.1 铅笔、皮尺、水平尺、卷尺、尺杆、角尺、线坠、小线、粉线袋等。

2.2.2 手锤、錾子、钢锯、锯条，刀锯、半圆锉、活扳子、灰桶、水桶等。

2.2.3 弯管弹簧（简称弯簧）、剪管器，手电钻、钻头、压力案子、台钻等。

2.2.4 电锤、热风机、电炉子、开孔器、绝缘手套、工具袋，工具箱、煨管器，高凳等。

2.3 作业条件：

2.3.1 配合混凝土结构施工时，根据设计图在梁、板、柱中预下过管及各种埋件。 2.3.2 在配合砖结构施工时，预埋大型埋件、角钢支架及过管。

2.3.3 在装修前根据土建水平线及抹灰厚度与管道走向，按设计图进行弹线浇注埋件及稳装角钢支架。

2.3.4 喷浆完成后，才能进行管路及各种盒、箱安装，并应防止管道污染。

3 操作工艺

3.1 工艺流程：

预制支、吊架铁件及管弯→测定盒箱及管路固定点位置→管路固定→管路敷设→管路入盒箱→变形缝做法

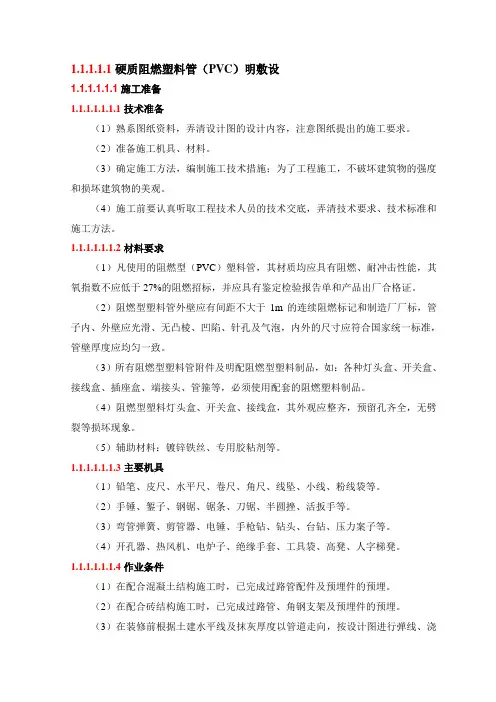

1.1.1.1.1 硬质阻燃塑料管（PVC）明敷设

1.1.1.1.1.1 施工准备

1.1.1.1.1.1.1 技术准备

（1）熟系图纸资料，弄清设计图的设计内容，注意图纸提出的施工要求。

（2）准备施工机具、材料。

（3）确定施工方法，编制施工技术措施；为了工程施工，不破坏建筑物的强度和损坏建筑物的美观。

（4）施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。

1.1.1.1.1.1.2 材料要求

（1）凡使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃招标，并应具有鉴定检验报告单和产品出厂合格证。

（2）阻燃型塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁应光滑、无凸棱、凹陷、针孔及气泡，内外的尺寸应符合国家统一标准，管壁厚度应均匀一致。

（3）所有阻燃型塑料管附件及明配阻燃型塑料制品，如：各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套的阻燃塑料制品。

（4）阻燃型塑料灯头盒、开关盒、接线盒，其外观应整齐，预留孔齐全，无劈裂等损坏现象。

（5）辅助材料：镀锌铁丝、专用胶粘剂等。

1.1.1.1.1.1.3 主要机具

（1）铅笔、皮尺、水平尺、卷尺、角尺、线坠、小线、粉线袋等。

（2）手锤、錾子、钢锯、锯条、刀锯、半圆挫、活扳手等。

（3）弯管弹簧、剪管器、电锤、手枪钻、钻头、台钻、压力案子等。

（4）开孔器、热风机、电炉子、绝缘手套、工具袋、高凳、人字梯凳。

1.1.1.1.1.1.4 作业条件

（1）在配合混凝土结构施工时，已完成过路管配件及预埋件的预埋。

（2）在配合砖结构施工时，已完成过路管、角钢支架及预埋件的预埋。

（3）在装修前根据土建水平线及抹灰厚度以管道走向，按设计图进行弹线、浇注预埋件及稳装角钢支架。

（4）喷浆完成后，才可进行管路及购置盒、箱的安装，安装时应防止管道和墙面的污染。
