自动化检测系统及其自动化检测方法

龙源期刊网

自动化测试系统的使用及检测方案

作者：赵芳芳

来源：《电子技术与软件工程》2017年第03期

摘 要随着电子产品在人们生活中的广泛使用，自动化测试系统或设备在提高生产效率，满足客户需求和确保产品质量方面起着越来越重要的作用。那么，在生产使用中，如何保证测试设备的正常运行，保证测试精度？本文根据作者近几年的工作经验，通过标准设备外交准、电压自动补偿、系统可靠性检测、脚本管理和日常维护等方面进行阐述。

【关键词】自动化测试系统 校准 可靠性 检测

关于自动化测试系统的稳定性，一般可以从数据统计的角度，通过Gauge R&R来鉴定。关于自动化测试系统的可靠性，准确性，本文主要以某ECU功能测试设备为例进行探讨。该测试系统的硬件部分主要包括：不间断电源（UPS），直流供电电源，工控机，数据采集卡，数字I/O卡，CAN卡，电流传感器等。软件部分：VB开发平台及测试脚本。该设备通过对条码的识别来调用测试脚本对ECU进行功能测试，包括对ECU的校准。那么作为测量系统，特别是作为外校工具，如何在使用过程中保证其可靠性？

1 标准仪器外交准

测试系统中由众多仪器构成，随着时间的推移，仪器中的电子器件的精度会发生偏差。持续工作的时间以及环境条件的影响都会加剧这样的偏差，给测量带来很大的不确定性。要想解决这个问题，就必须定期校准仪器。校准分外部校准和自校准两种。外部校准就是将仪器的当前性能与已知的标准精度进行比较，通过对仪器测量能力的调整，确保其测量精度在厂商提供的标准范围内。要想完成对一个仪器的外部校准，可以将其送回原厂，或者送至一个校准计量实验室进行校准。当然，如果有相应的校准条件，也可以自己实现外部校准。无论采取何种方式，重要的是要注意厂商所提供的仪器的外部校准时间间隔。

作为一个自动化测试系统，对于电源，板卡等，我们会根据用户手册定期对其进行校准，从局部确保测试系统的稳定性。

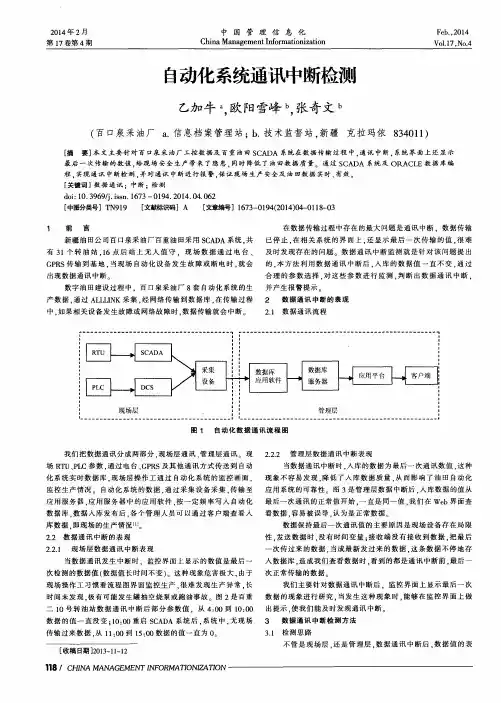

２０１４年２月　第１７卷第４期　中国管理信息化　Ｃｈｉｎａ　Ｍａｎａｇｅｍｅｎｔ　Ｉｎｆｏｒｍａｔｉｏｎｉｚａｔｉｏｎ　Ｆｅｂ．，２０１４　Ｖｏ１．１７．Ｎｏ．４　自动化系统通讯中断检测　乙加牛ａ，欧阳雪峰ｂ，张奇文ｂ　（百口泉采油厂ａ．信息档案管理站；ｂ．技术监督站，新疆克拉玛依８３４０１１）　［摘要］本文主要针对百１：２泉采油厂工控数据及百重油田ＳＣＡＤＡ系统在数据传输过程中，通讯中断，系统界面上还显示　最后一次传输的数值，给现场安全生产带来了隐患．同时降低了油田数据质量。通过ＳＣＡＤＡ系统及ＯＲＡＣＬＥ数据库编　程．实现通讯中断检测。并对通讯中断进行报警，保证现场生产安全及油田数据实时、有效。　［关键词］数据通讯：中断；检测　ｄｏｉ：１０．３９６９／　．ｉｓｓｎ．１６７３—０１９４．２０１４．０４．０６２　［中图分类号］ＴＮ９１９　［文献标识码］Ａ　［文章编号］１６７３—０１９４（２０１４）０４－－０１１８—０３　１　前　言　新疆油田公司百Ｅｌ泉采油厂百重油田采用ＳＣＡＤＡ系统．共　有３１个转油站．１６点后站上无人值守。现场数据通过电台、　ＧＰＲＳ传输到基地．当现场自动化设备发生故障或断电时，就会　出现数据通讯中断　数字油田建设过程中．百口泉采油厂８套自动化系统的生　产数据．通过ＡＬＬＬＩＮＫ采集，经网络传输到数据库，在传输过程　中．如果相关设备发生故障或网络故障时，数据传输就会中断。　在数据传输过程中存在的最大问题是通讯中断．数据传输　已停止，在相关系统的界面上．还显示最后一次传输的值，很难　及时发现存在的问题　数据通讯中断监测就是针对该问题提出　的，本方法利用数据通讯中断后，入库的数据值一直不变，通过　合理的参数选择。对这些参数进行监测，判断出数据通讯中断．　并产生报警提示　２　数据通讯中断的表现　２．１数据通讯流程　

：：　：　现场层　．　管理层　…………………………………Ｉ　Ｉ……………………………………………●　图１　自动化数据通讯流程图　我们把数据通讯分成两部分，现场层通讯、管理层通讯。现　场ＲｒｒＵ、ＰＬＣ参数，通过电台、ＧＰＲＳ及其他通讯方式传送到自动　化系统实时数据库．现场层操作工通过自动化系统的监控画面．　监控生产情况。自动化系统的数据．通过采集设备采集．传输至　应用服务器．应用服务器中的应用软件．按一定频率写入自动化　数据库．数据入库发布后，各个管理人员可以通过客户端查看入　库数据．即现场的生产情况…。　２．２数据通讯中断的表现　２．２．１　现场层数据通讯中断表现　当数据通讯发生中断时．监控界面上显示的数值是最后一　次检测的数据值（数据值长时间不变）。这种现象危害极大，由于　现场操作工习惯看流程图界面监控生产．很难发现生产异常．长　时间未发现。极有可能发生罐抽空烧泵或跑油事故。图２是百重　二１Ｏ号转油站数据通讯中断后部分参数值．从４：００到１０：００　数据的值一直没变；１Ｏ：００重启ＳＣＡＤＡ系统后，系统中，无现场　传输过来数据，从１ｌ：００到１５：００数据的值一直为Ｏ。　［收稿日期］２０１３—１１－１２　２．２．２　管理层数据通讯中断表现　当数据通讯中断时．人库的数据为最后一次通讯数值．这种　现象不容易发现．降低了入库数据质量．从而影响了油田自动化　应用系统的可靠性　图３是管理层数据中断后．入库数据的值从　最后一次通讯的正常值开始．一直是同一值．我们在Ｗｅｂ界面查　看数据．容易被误导．认为是正常数据。　数据保持最后一次通讯值的主要原因是现场设备存在局限　性，发送数据时，没有时间变量；接收端没有接收到数据，把最后　一次传过来的数据．当成最新发过来的数据，这条数据不停地存　人数据库。造成我们查看数据时．看到的都是通讯中断前．最后一　次正常传输的数据　我们主要针对数据通讯中断后．监控界面上显示最后一次　数据的现象进行研究．当发生这种现象时，能够在监控界面上做　出提示．使我们能及时发现通讯中断。　３　数据通讯中断检测方法　３．１检测思路　不管是现场层．
