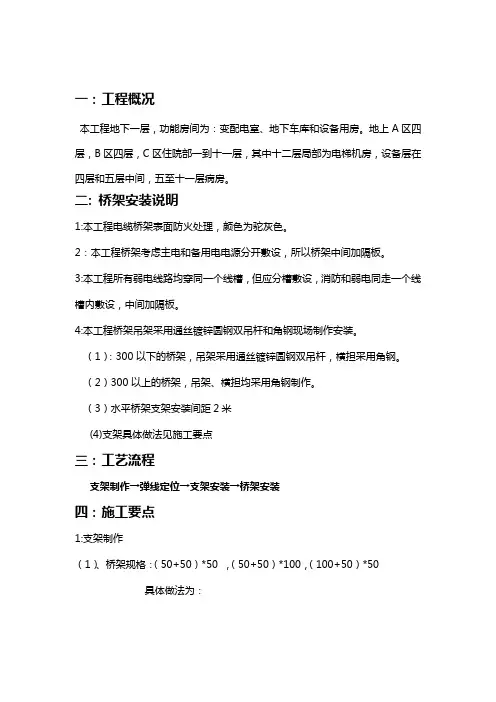

施工桥架安装合同书

一：工程概况

本工程地下一层，功能房间为：变配电室、地下车库和设备用房。地上A区四层，B区四层，C区住院部一到十一层，其中十二层局部为电梯机房，设备层在四层和五层中间，五至十一层病房。

二: 桥架安装说明

1:本工程电缆桥架表面防火处理，颜色为驼灰色。

2：本工程桥架考虑主电和备用电电源分开敷设，所以桥架中间加隔板。

3:本工程所有弱电线路均穿同一个线槽，但应分槽敷设，消防和弱电同走一个线槽内敷设，中间加隔板。

4:本工程桥架吊架采用通丝镀锌圆钢双吊杆和角钢现场制作安装。

（1）：300以下的桥架，吊架采用通丝镀锌圆钢双吊杆，横担采用角钢。

（2）300以上的桥架，吊架、横担均采用角钢制作。

（3）水平桥架支架安装间距2米

(4)支架具体做法见施工要点

三：工艺流程

支架制作→弹线定位→支架安装→桥架安装

四：施工要点

1:支架制作

（1）、桥架规格：（50+50）*50 ，（50+50）*100，（100+50）*50

具体做法为： 通丝镀锌吊杆30*3角钢横担Φ8膨胀螺栓

（2）、桥架规格：（100+100）*100 ，（150+50）*100，（100+100）*200，（150+150）*100，（200+100）*150

具体做法为：同上，膨胀螺栓改为Φ10，角钢横担改为40*40

（3）、桥架规格：（300+100）*200，（200+200）*150，（500+100）*200，

650*200

具体做法为：

40*4角钢横担40*4角钢立柱Φ10膨胀螺栓

（4）、桥架规格：（400+400）*150，（400+400）*200

具体做法为：

50*5角钢横担50*5角钢立柱Φ10膨胀螺栓

注：桥架支架、吊架说明：

（1） 桥架吊杆、吊架长度根据现场实际情况制作。

（2） 支架采用角钢制作后，底漆刷铁红油漆一遍，面漆刷驼灰防锈漆一遍。

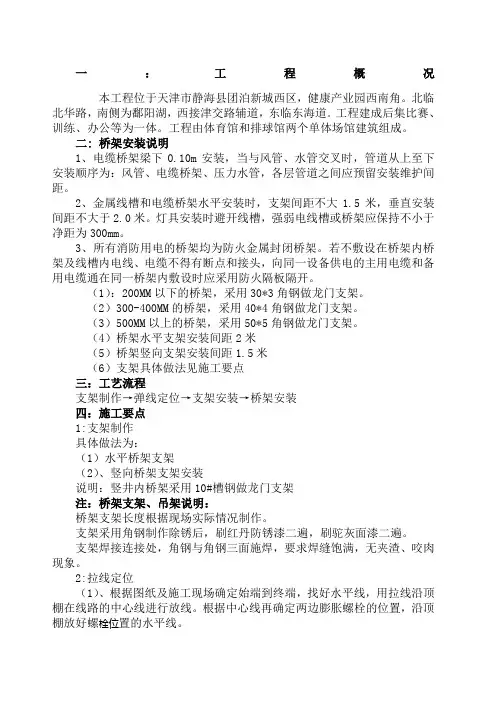

一：工程概况

本工程位于天津市静海县团泊新城西区，健康产业园西南角。北临北华路，南侧为鄱阳湖，西接津交路辅道，东临东海道。工程建成后集比赛、训练、办公等为一体。工程由体育馆和排球馆两个单体场馆建筑组成。

二: 桥架安装说明

1、电缆桥架梁下0.10m安装，当与风管、水管交叉时，管道从上至下安装顺序为：风管、电缆桥架、压力水管，各层管道之间应预留安装维护间距。

2、金属线槽和电缆桥架水平安装时，支架间距不大1.5米，垂直安装间距不大于2.0米。灯具安装时避开线槽，强弱电线槽或桥架应保持不小于净距为300mm。

3、所有消防用电的桥架均为防火金属封闭桥架。若不敷设在桥架内桥架及线槽内电线、电缆不得有断点和接头，向同一设备供电的主用电缆和备用电缆通在同一桥架内敷设时应采用防火隔板隔开。

（1）：200MM以下的桥架，采用30*3角钢做龙门支架。

（2）300-400MM的桥架，采用40*4角钢做龙门支架。

（3）500MM以上的桥架，采用50*5角钢做龙门支架。

（4）桥架水平支架安装间距2米

（5）桥架竖向支架安装间距1.5米

（6）支架具体做法见施工要点

三：工艺流程

支架制作→弹线定位→支架安装→桥架安装

四：施工要点

1:支架制作

具体做法为：

（1）水平桥架支架

（2）、竖向桥架支架安装

说明：竖井内桥架采用10#槽钢做龙门支架

注：桥架支架、吊架说明：

桥架支架长度根据现场实际情况制作。

支架采用角钢制作除锈后，刷红丹防锈漆二遍，刷驼灰面漆二遍。

支架焊接连接处，角钢与角钢三面施焊，要求焊缝饱满，无夹渣、咬肉现象。

2:拉线定位

（1）、根据图纸及施工现场确定始端到终端，找好水平线，用拉线沿顶棚在线路的中心线进行放线。根据中心线再确定两边膨胀螺栓的位置，沿顶棚放好螺栓位置的水平线。 （2）按桥架安装说明要求，分匀档距并用笔标出具体位置。

3、支架安装

（1）在确定支吊架的位置时，应按以下要求确定：
