一、填空题(每空1分，共20分）1.液压传动是以( 压力）能来传递和转换能量的。
2.、液压传动装置由（动力元件)、（执行元件）、（控制元件）、( 辅助元件）和（工作介质)五部分组成，其中（动力元件)和( 执行元件)为能量转换装置。
3.液体在管中流动时，存在( 层流)和（紊流）两种流动状态。
液体的流动状态可用（雷诺数）来判定.4.液压系统中的压力,即常说的表压力,指的是（相对压力)压力.5.在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值,同时发生急剧的压力升降交替的阻尼波动过程称为（液压冲击）。
6.单作用叶片泵转子每转一周，完成吸、排油各（1）次,同一转速的情况下,改变它的（偏心距）可以改变其排量。
7.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求,将这种位置时的内部通路形式称为三位换向阀的（中位机能）。
8.压力阀的共同特点是利用(液体压力）和（弹簧弹力）相平衡的原理来进行工作的。
9.顺序阀是利用油路中压力的变化控制阀口（启闭），以实现执行元件顺序动作的液压元件。
10.一般的气源装置主要由空气压缩机、冷却器、储气罐、干燥器和（油水分离器）等组成。
二、选择题（请在所选择正确答案的序号前面划√或将正确答案的序号填入问题的空格内）(每选择一个正确答案1分,共10分）1．流量连续性方程是（ C ）在流体力学中的表达形式，而伯努利方程是( A ）在流体力学中的表达形式。
A能量守恒定律；B动量定理；C质量守恒定律； D 其他;2．液压系统的最大工作压力为10MPa，安全阀的调定压力应为( C ）A)等于10MPa；B）小于10MPa; C）大于10MPa3．（ A )叶片泵运转时，存在不平衡的径向力；（ B ）叶片泵运转时，不平衡径向力相抵消，受力情况较好。
A 单作用；B、双作用4。
一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，液压缸浮动,其中位机能应选用（H )；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用( M )。

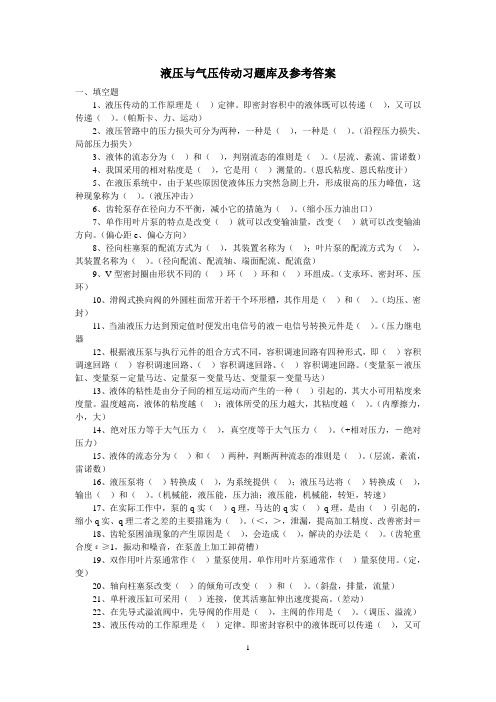

液压与气压传动习题库及参考答案一、填空题1、液压传动的工作原理是（）定律。
即密封容积中的液体既可以传递（），又可以传递（）。
（帕斯卡、力、运动）2、液压管路中的压力损失可分为两种，一种是（），一种是（）。
（沿程压力损失、局部压力损失）3、液体的流态分为（）和（），判别流态的准则是（）。
（层流、紊流、雷诺数）4、我国采用的相对粘度是（），它是用（）测量的。
（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（）。
（液压冲击）6、齿轮泵存在径向力不平衡，减小它的措施为（）。
（缩小压力油出口）7、单作用叶片泵的特点是改变（）就可以改变输油量，改变（）就可以改变输油方向。
（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（），其装置名称为（）；叶片泵的配流方式为（），其装置名称为（）。
（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同的（）环（）环和（）环组成。
（支承环、密封环、压环）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（）和（）。
（均压、密封）11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。
（压力继电器12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（）容积调速回路（）容积调速回路、（）容积调速回路、（）容积调速回路。
（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13、液体的粘性是由分子间的相互运动而产生的一种（）引起的，其大小可用粘度来度量。
温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）。
（内摩擦力，小，大）14、绝对压力等于大气压力（），真空度等于大气压力（）。
（+相对压力，－绝对压力）15、液体的流态分为（）和（）两种，判断两种流态的准则是（）。
（层流，紊流，雷诺数）16、液压泵将（）转换成（），为系统提供（）；液压马达将（）转换成（），输出（）和（）。

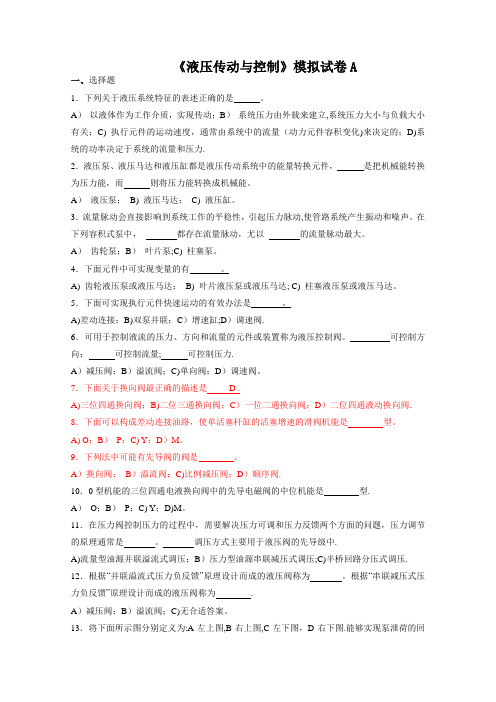

《液压传动与控制》模拟试卷A一、选择题1．下列关于液压系统特征的表述正确的是。
A）以液体作为工作介质，实现传动；B）系统压力由外载来建立,系统压力大小与负载大小有关；C) 执行元件的运动速度，通常由系统中的流量（动力元件容积变化)来决定的；D)系统的功率决定于系统的流量和压力.2．液压泵、液压马达和液压缸都是液压传动系统中的能量转换元件，是把机械能转换为压力能，而则将压力能转换成机械能。
A）液压泵；B) 液压马达；C) 液压缸。
3．流量脉动会直接影响到系统工作的平稳性，引起压力脉动,使管路系统产生振动和噪声。
在下列容积式泵中，都存在流量脉动，尤以的流量脉动最大。
A）齿轮泵；B）叶片泵;C) 柱塞泵。
4．下面元件中可实现变量的有。
A) 齿轮液压泵或液压马达；B) 叶片液压泵或液压马达; C) 柱塞液压泵或液压马达。
5．下面可实现执行元件快速运动的有效办法是。
A)差动连接；B)双泵并联；C）增速缸;D）调速阀.6．可用于控制液流的压力、方向和流量的元件或装置称为液压控制阀。
可控制方向；可控制流量; 可控制压力.A）减压阀；B）溢流阀；C)单向阀；D）调速阀。
7．下面关于换向阀最正确的描述是 D .A)三位四通换向阀；B)二位三通换向阀；C）一位二通换向阀；D）二位四通液动换向阀. 8．下面可以构成差动连接油路，使单活塞杆缸的活塞增速的滑阀机能是型。
A) O；B）P；C) Y；D）M。
9．下列法中可能有先导阀的阀是。
A）换向阀；B）溢流阀；C)比例减压阀；D）顺序阀.10．0型机能的三位四通电液换向阀中的先导电磁阀的中位机能是型.A）O；B）P；C) Y；D)M。
11．在压力阀控制压力的过程中，需要解决压力可调和压力反馈两个方面的问题，压力调节的原理通常是。
调压方式主要用于液压阀的先导级中.A)流量型油源并联溢流式调压；B）压力型油源串联减压式调压;C)半桥回路分压式调压. 12．根据“并联溢流式压力负反馈”原理设计而成的液压阀称为。
一、填空题（每空2分，共40分）1．液压传动中，压力决于___负载__________，速度决定于_____流量________。
2．液压传动中，_ 实际输出流量____和____泵的出口压力__相乘是液压功率3．我国生产的机械油和液压油采用_40o C时的运动粘度(mm2/s)为其标号。
4．管路系统总的压力损失等于_沿程压力损失_及__局部压力损失__之和。
5．方向控制阀的操纵方式有如下五种形式___手动式_、__机动式___、__电磁式____、_液动式、____电液动式_。
6．溢流阀、减压阀、顺序阀都有____直动式______和____先导式_______两种不同的结构形式7．进油路节流调速回路的功率损失由______溢流损失_________和______节流损失____两部分组成。
二、单选题（每小题2分，共20分）1．压力对粘度的影响是（ B ）A 没有影响B 影响不大C 压力升高，粘度降低D 压力升高，粘度显著升高2．目前，90%以上的液压系统采用（）A 合成型液压液B 石油型液压油C 乳化型液压液D 磷酸脂液3．一支密闭的玻璃管中存在着真空度，下面那个说法是正确的（）A 管内的绝对压力比大气压力大B管内的绝对压力比大气压力小C 管内的相对压力为正值D管内的相对压力等于零4．如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（ C ）A 没有空隙B 没有泄漏C 流量是相等的D 上述说法都是正确的5．在同一管道中，分别用Re紊流、Re临界、Re层流表示紊流、临界、层流时的雷诺数，那么三者的关系是（ C ）A Re紊流< Re临界<Re层流B Re紊流= Re临界=Re层流C Re紊流> Re临界> Re层流D Re临界<Re层流<Re紊流6．有卸荷功能的中位机能是（A）A H、K、M型B O、P、Y型C M、O、D型D P、A、X型7．顺序阀的主要作用是（ C ）A 定压、溢流、过载保护B 背压、远程调压C 降低油液压力供给低压部件D 利用压力变化以控制油路的接通或切断8．旁油路节流调速回路在（ A ）时有较高的速度刚度A 重载高速B 重载低速C 轻载低速D 轻载高速9．调速阀可以实现（D）A 执行部件速度的调节B 执行部件的运行速度不因负载而变化C 调速阀中的节流阀两端压差保持恒定D 以上都正确10．可以承受负值负载的节流调速回路是（ C ）A 进油路节流调速回路B旁油路节流调速回路C 回油路节流调速回路D 三种回路都可以填空题（每空1分，共25分）1．液体静压力沿内法线方向作用于承压面；静止液体内任意点的压力在(各个)方向相等。
液压传动试题及答案一、单项选择题（每题2分，共20分）1. 液压传动系统中，动力元件是：A. 液压缸B. 液压泵C. 液压马达D. 液压阀2. 液压系统中，控制元件的主要作用是：A. 提供动力B. 传递动力C. 控制压力D. 控制流量3. 液压油的粘度对液压系统的影响是：A. 无影响B. 影响润滑C. 影响密封D. 影响温度4. 下列哪项不是液压系统的组成部分？A. 油箱B. 过滤器C. 传感器D. 电动机5. 液压缸的工作原理是：A. 利用液体的不可压缩性B. 利用液体的可压缩性C. 利用液体的流动性D. 利用液体的粘性二、多项选择题（每题3分，共15分）6. 液压泵的主要类型包括：A. 齿轮泵B. 柱塞泵C. 叶片泵D. 离心泵7. 液压系统中，执行元件的作用是：A. 转换能量B. 控制运动C. 产生力D. 产生速度8. 液压系统中，辅助元件包括：A. 油箱B. 过滤器C. 冷却器D. 管道9. 液压系统中，常见的故障类型有：A. 泄漏B. 堵塞C. 过热D. 噪声10. 液压系统中，压力控制阀的作用是：A. 维持压力B. 调节压力C. 限制压力D. 消除压力三、判断题（每题1分，共10分）11. 液压传动系统比机械传动系统更复杂。
（）12. 液压油的粘度越高，液压系统的效率越高。
（）13. 液压缸可以作为液压系统的执行元件。
（）14. 液压系统中的过滤器是用来过滤液压油中的杂质。
（）15. 液压泵的转速越高，其输出流量越大。
（）四、简答题（每题5分，共20分）16. 简述液压传动系统的基本组成。
17. 解释液压系统中的“帕斯卡定律”。
18. 描述液压缸的工作原理。
19. 列举液压系统中常见的几种故障及其可能的原因。
五、计算题（每题10分，共20分）20. 已知液压缸的活塞面积为500平方厘米，液压泵提供的工作压力为10兆帕，求液压缸的推力。
21. 假设液压系统中的油液密度为870千克/立方米，液压缸的推力为5000牛顿，求液压泵的输出流量。
一、填空题（每空1分，共20分）1.液压传动是以（压力）能来传递和转换能量的。
2.、液压传动装置由（动力元件）、（执行元件）、（控制元件）、（辅助元件）和（工作介质）五部分组成，其中（动力元件）和（执行元件）为能量转换装置。
3.液体在管中流动时，存在（层流）和（紊流）两种流动状态。
液体的流动状态可用（雷诺数）来判定。
4.液压系统中的压力,即常说的表压力，指的是（相对压力）压力。
5.在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（液压冲击）。
6.单作用叶片泵转子每转一周，完成吸、排油各（1）次，同一转速的情况下，改变它的（偏心距）可以改变其排量。
7.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的（中位机能）。
8.压力阀的共同特点是利用（液体压力）和（弹簧弹力）相平衡的原理来进行工作的。
9.顺序阀是利用油路中压力的变化控制阀口（启闭），以实现执行元件顺序动作的液压元件。
10.一般的气源装置主要由空气压缩机、冷却器、储气罐、干燥器和（油水分离器）等组成。
二、选择题（请在所选择正确答案的序号前面划√或将正确答案的序号填入问题的空格内）（每选择一个正确答案1分，共10分）1．流量连续性方程是（ C ）在流体力学中的表达形式，而伯努利方程是（ A ）在流体力学中的表达形式。
A能量守恒定律； B动量定理； C质量守恒定律； D 其他；2．液压系统的最大工作压力为10MPa，安全阀的调定压力应为（ C ）A)等于10MPa；B)小于10MPa；C)大于10MPa3．（ A ）叶片泵运转时，存在不平衡的径向力；（ B ）叶片泵运转时，不平衡径向力相抵消，受力情况较好。
A 单作用；B、双作用4. 一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，液压缸浮动，其中位机能应选用（ H ）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（ M ）。
液压与气压传动模拟试卷（一）一、填空（每空1分，共30分）］、液压与气压传动系统是由、、、和部分组成。
2、液压系统中的工作压力取决于;液压缸的运动速度取决于。
3、液体在管道中流动时的压力损失可分为和o4、容积式液压泵的吸、压油条件、、__________________________________________________________________________ O5、溢流阀在系统中可用作、、6、换向阀的工作原理是利用的改变来改变。
7、液压系统有三种调速方法,分别为,,o8、气源装置为气动系统提供满足一定质量要求的压缩空气，它是气动系统的一个重要组成部分，气动系统对压缩空气的主要要求有：具有一定的，并具有一定的，因此必须设置一些的辅助设备。
9、压缩空气初步净化过程气源装置包括、、二、选择题（每题2分，共16分）1、在静止的液体内部某一深度的一点，它所受到的压力是。
a、向上的压力大于向下的压力b、向下的压力大于向上的压力c、左、右两侧的压力小于向下的压力d、各个方向的压力都相等2、压力继电器只能系统的压力。
a、改变b、反映c、减小d、增加3、液压系统中的压力大小决定于oa、液压泵额定压力b、负载c、液压泵的流量4、液压系统的功率大小与系统的大小有关。
a、压力和面积b、压力和流量5、液压缸的有效面积为工作压力为25P。
，则缸的推力为。
a、12.5X105Nb、1.25x103c、12.5N6可实现液压缸任意位置能停车，泵同时卸荷的三位换向阀中位机能是。
a、。
型b、H型c、M型d、P型7、气动三联件的安装顺序是。
a、减压阀一分水滤气器一油雾器b、油雾器一减压阀一分水滤气器c、分水滤气器一减压阀一油雾器8、在图示回路中，按下1.6按钮，则oa、压缩空气从S1 口流出b、没有气流从S1 口流出c、如果1.4按钮也按下，气流从S1 口流出d、1.2同时按下，S1有气三、问答题（1题4分2题3分，共7分）1、什么叫液压传动？什么叫气压传动？2、气压传动中为什么要设置气动三联件?四、计算题(每问4分，共12分)节流调速回路如图示，已知液压缸无杆腔面积：A； = 125cm2, A2= 90cm2, 负载F = 25KN,溢流阀调整压力Pp=5MPa,背压阀的调整压力p2= OAMPa , 试问：(1)液压缸无杆腔的压力Pi (MPa)(2)节流阀前后压力差Ap("a)(3)溢流阀调定的压力是否合理？五、分析题（共35分）分）（1）指出图中序号元件名称1—2—3、7、9、12—4—5—6—8—10-11—13—14—兹铁工况、1YA2YA3YA YJ \快进工进快退原位停（3）说明阀5、7、9的作用？（6分）（4）说明阀4和阀5根据什么调节其各自的压力？（4分）（5）写出快进、工进和快退的进、回油路（6分）快进：进油路：回油路：工进：进油路：回油路：快退：进油路：回油路:液压与气压传动模拟试卷（二）一、填空（每空1分，共30分）1、液体的粘性是表示物理性质。
《液压传动》试卷一、判断题（1×20）（）1、在低温条件或高温条件下，采用液压传动有较大的困难。
（）2、油液中渗入空气，会产生噪声，容易引起震动和爬行。
（）3、液压系统中，油液既是工作介质，又是润滑剂。
（）4、液压传动系统中的液阻的存在，必然引起能量损失。
（）5、实际液压传动系统中液阻增大，压力损失增大。
（）6、驱动液压泵的电动机的功率要比液压泵输出的功率大。
（）7、液压系统有多个执行元件并联时，系统的压力由工作压力最小的执行元件决定。
（）8、液压系统中，油液的流动是由于密闭容积的变化引起的。
（）9、减少液压系统管路截面积突变能减少压力损失。
（）10、容积式液压泵是依靠密封容积的变化来实现吸油和压油的。
（）11、一般情况下齿轮泵多用于高压液压系统中。
（）12、在机械设备中，一般采用容积式液压泵。
（）13、齿轮泵、叶片泵、柱塞泵的工作原理完全不同。
（）14、双活塞杆液压缸也可以实现差动连接。
（）15、调速阀是流量控制阀。
（）16、柱塞式液压缸是双作用的（）17、减压阀主要用于降低系统某一支路的油液压力，它能使阀的出口压力基本不变。
（）18、直动式电磁换向阀是利用电磁力直接推动阀芯换向。
（）19、调速阀与节流阀的调速性能一样（）20、液压系统的压力取决于油泵的工作质量。
二、选择题（1×50）（）1、液压系统中液压泵属（）。
Ａ、动力部分Ｂ、执行部分Ｃ、控制部分Ｄ、辅助部分（）2、油液在温度升高时，黏度一般（）。
A变小B变大C不变D不能确定（）3、在选择液压油时，主要考虑的是液压油的（）。
A温度B密度C储热能力D黏度（）4、液压系统中液压缸属（）。
Ａ、动力部分Ｂ、执行部分Ｃ、控制部分Ｄ、辅助部分（）5、液压系统中控制阀属（）。
Ａ、动力部分Ｂ、执行部分Ｃ、控制部分Ｄ、辅助部分（）6、液压系统中油箱属（）。
Ａ、动力部分Ｂ、执行部分Ｃ、控制部分Ｄ、辅助部分（）7、（）是用来控制油液流向的。
液压传动考试题及答案一、单项选择题（每题2分，共20分）1. 液压传动系统中，将机械能转换为液体压力能的元件是（）。
A. 液压泵B. 液压缸C. 液压马达D. 液压阀答案：A2. 液压系统中，用于控制液体流动方向的元件是（）。
A. 单向阀B. 溢流阀C. 节流阀D. 调速阀答案：A3. 液压泵的工作压力取决于（）。
A. 负载B. 泵的转速C. 泵的排量D. 泵的类型答案：A4. 液压缸的输出力与输入压力的关系是（）。
A. 正比B. 反比C. 无关D. 非线性关系答案：A5. 液压系统中，用于限制系统最高压力的元件是（）。
A. 单向阀B. 溢流阀C. 节流阀D. 调速阀答案：B6. 液压系统中，用于控制液体流量的元件是（）。
A. 单向阀B. 溢流阀C. 节流阀D. 调速阀答案：C7. 液压系统中，用于消除压力冲击的元件是（）。
A. 单向阀B. 溢流阀C. 节流阀D. 缓冲器答案：D8. 液压系统中，用于测量压力的元件是（）。
A. 压力表B. 流量计C. 温度计D. 液位计答案：A9. 液压系统中，用于测量流量的元件是（）。
A. 压力表B. 流量计C. 温度计答案：B10. 液压系统中，用于控制温度的元件是（）。
A. 散热器B. 过滤器C. 蓄能器D. 油泵答案：A二、多项选择题（每题3分，共15分）11. 液压系统中，以下哪些元件属于执行元件（）。
A. 液压泵B. 液压缸C. 液压马达答案：B, C12. 液压系统中，以下哪些元件属于控制元件（）。
A. 液压泵B. 液压缸C. 液压马达D. 液压阀答案：D13. 液压系统中，以下哪些元件属于辅助元件（）。
A. 油箱B. 过滤器C. 蓄能器D. 压力表答案：A, B, C, D14. 液压系统中，以下哪些元件属于动力元件（）。
A. 液压泵B. 液压缸C. 液压马达D. 液压阀答案：A15. 液压系统中，以下哪些元件用于安全保护（）。
A. 单向阀B. 溢流阀C. 节流阀D. 压力继电器答案：B, D三、判断题（每题2分，共20分）16. 液压泵的排量越大，其输出流量就越大。
液压模拟试卷2015版
一、填空题（每空1分，共20分）
1．液压传动系统由元件、执行元件、控制元件、辅助元件和传动介质五部分组成。
2．黏度表示液体粘性的大小。
常用的黏度有三种，即动力黏度、运动黏度和相对黏度。
我国生产的液压油采用40℃时的运动黏度值为油的黏度等级标号，即油的牌号。
3．由于液体具有黏性，液流在管道中流动时需要损耗一部分能量，它由沿程损失和局部损失两部分组成。
4．为了避免产生液压泵吸油口离油箱液面不能太高，且油箱内液体一般都和大气联通。
5．由于液压泵和马达都有泄漏，所以液压泵的实际输出流量比理论流量小，而液压马达实际输入流量比理论流量大。
6．液压系统的工作压力主要取决于外负载，执行元件的运动速度主要取决于输入流量。
7．滑阀机能为方向控制阀型的换向阀，在换向阀芯处于中间位置时液压泵卸荷；而流量控制阀换向阀阀芯处于中间位置时，可使液压泵保持压力（每空只填一种类型）。
8．油箱的作用是储油、散热、沉淀油中固体杂质和逸出油中气泡。
二、判断题（每题1分，共10分）对者“√”，错者“×”
1．液压传动适宜用于传动比要求严格的场合。
（ X ）
2．油液的黏度随温度升高而下降，黏度指数VI值越大，表示黏温特性越好（ V）
3．理想液体伯努力方程的物理意义是：在密封管道内作稳定流动的理想流体，在任一截面上的压力能、势能和动能可以互相转换，但其总和不变（ V ）
4．定量泵是指输出流量不随泵的输出压力改变的泵（ X）
5．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是压油腔。
（ X ）6．液压缸差动连接时的推力比非差动连接时的推力大（ X）
7．利用溢流阀实现远程调压时，其先导阀的调定压力必须大于远程调压阀的调定压力，否则远程调压阀不起作用（ V）
8．通常，在液压泵吸油管路上安装过滤精度较高的滤油器（ X ）9．适用于负值负载的节流调速回路是进口节流调速回路（ X ）10．单作用叶片泵转子上的叶片后倾布置，而双作用叶片泵与之相反（ V ）
三、选择题（此题为不定项选择题，每题3分，共30分）
1．液体流动时，对压力损失影响最大的是（C。
（A）液体黏性；（B）管路长度；（C）液体速度；（D）油管内径。
2．双作用叶片泵具有（ A ）的结构特点。
（A）作用在转子上的液压径向力平衡；（B）叶片转子槽是后倾的；
（C）困油现象可以避免；（D）改变定子和转子之间的偏心可改变
排量。
3．可以实现变量的液压泵有（ BD 。
（A）齿轮泵；（B）单作用叶片泵；（C）双作用叶片泵；（D）柱塞泵。
4．双杠活塞式液压缸，采用活塞杠固定安装，工作台的移动范围为缸有效行程的（ B ）。
（A）1倍；（B）2倍；（C）3倍；（D）4倍。
5．在以下几种滤油器中，过滤精度较高的是（ A ）（A）纸芯式滤油器；
（B）网式滤油器；（C）线隙式滤油器；（D）金属烧结式滤油器。
6．有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的最大工作压力为（ A ）。
（A）5MPa ；（B）10MPa ；（C）15MPa；（D）20MPa。
7．调速阀是由（ C ）与节流阀串联而成（A）定值减压阀；（B）定比减压阀；（C）定差减压阀；（D）溢流阀。
8．采用液控单向阀的锁紧回路，换向阀应选用（A C ）中位机能才能使液控单向阀迅速起锁紧作用。
（A）H型；（B）M型；（C）Y型；（D）O型。
9．液压马达的实际工作压力决定于（ C）。
（A）输入的实际流量；（B）额定压力；（C）外负载；
（D）输出转速。
10．液压系统的工作油温一般控制在（C ）℃范围内比较合适。
（A）0～35；（B）25～40；（C）35～60；（D）40～80。
四、简答题（共15分）
1．齿轮泵产生困油现象的根本原因是什么？一般采用什么办法解决?（5分）
答：其根本原因是齿轮啮合的重叠系数大于一。
一般采用开设卸荷槽的方法来解决。
2．在液压系统中为何要设置卸荷回路？有哪些阀可以作卸荷阀用（写出3种）？（5分）
答：为了使泵的输出流量在零压或低压状态下流回油箱，以便节省能量，减
少油液发热，延长泵的使用寿命。
有：溢流阀、卸荷阀、二位二通换向阀、三位四通换向阀。
3．若先导式液流阀主阀芯的阻尼孔被堵死会出现什么情况？若扩大，使之无阻尼作用又会出现什么情况？（5分）
答：若该孔被堵死，先导阀就失去调节作用，当进油压力很小时，主阀都会打开溢流，系统无法建立压力。
若该孔扩大到无阻区作用，主阀将永远不能开启，液体只能从先导阀口溢出。
此时，该阀变成一个溢流量很小的直动式溢流阀。
五、分析计算题（共25分）1．液压缸A和B并联，要求缸A先动作，速度可调，且当缸A活塞运动到终点后缸B才动作。
分析图示
回路,在不增加元件数量的情况下该如何改进才能否满足两缸顺序动作要求？（画图示意）？（5分）
1．图示回路无法满足两缸顺序动作要求。
在不增加元件数量情况下：只要将图中直接顺序阀的控制油路连接在缸A的进油口（即变成远控顺序阀）就可以了。
2．某液压泵的排量V=60ml/r，转速n= 1400r/min，容积效率为0.9，假如此泵的流量全部进入一单杆活塞缸，活塞面积A1=720 cm2，并要求液压缸差动连接快进速度v2是快退速度v3的3倍，求（1）液压缸的实际输入流量q；（2分）（2）活塞杆的面积A2；（5分）（3）液压缸的快进速度v2。
（3分（1）q=0.9·v·n=0.9×60×1400=75.6（l/min）（2又∵v2 = 3 v3∴ A1 = 4A2∴ A2 = 180（cm2）（3）=4.2（m/min3、图示液压系统用来实现“快进——工进——快退”工作循环。
试回答：（1）写出图中标号为3、4、5这三个液压元件的名称。
（2）液压元件2和4在回路中的作用是什么？（2分）
（3）写出工进时的进、回油路。
（2分）
（4）根据工作循环填写电磁铁通电顺序表。
（4.5分）
（通电“+”，失电“-”）
（1）三位四通电磁换向阀（M型），调速阀，二位三通电磁阀。
（2）元件2的作用是对系统限压溢流。
元件4的作用是构成回油路节流调速回路，调节工进速度。
（3）进油路：泵1→阀3左位→液压缸左腔
回油路：液压缸右腔→阀5右位→阀4→阀3左位→油箱（4）
动作
快进：
工进： 1YA + + 2YA - - 3YA - +
快退：
- + +。
