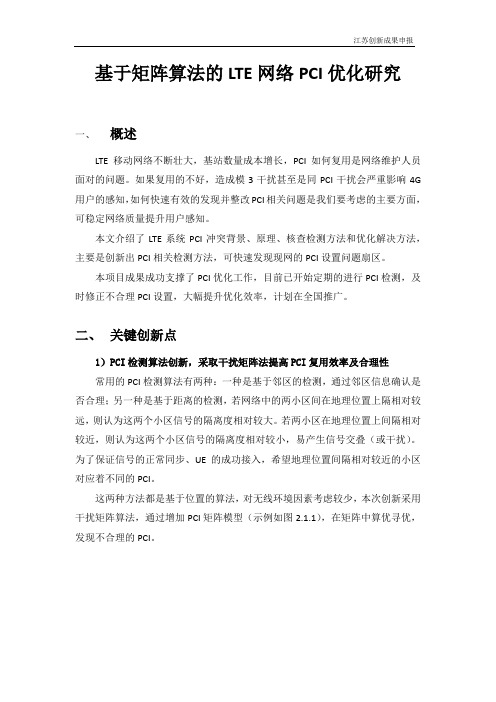

基于矩阵算法的LTE网络PCI优化研究一、概述LTE移动网络不断壮大,基站数量成本增长,PCI如何复用是网络维护人员面对的问题。
如果复用的不好,造成模3干扰甚至是同PCI干扰会严重影响4G 用户的感知,如何快速有效的发现并整改PCI相关问题是我们要考虑的主要方面,可稳定网络质量提升用户感知。
本文介绍了LTE系统PCI冲突背景、原理、核查检测方法和优化解决方法,主要是创新出PCI相关检测方法,可快速发现现网的PCI设置问题扇区。
本项目成果成功支撑了PCI优化工作,目前已开始定期的进行PCI检测,及时修正不合理PCI设置,大幅提升优化效率,计划在全国推广。
二、关键创新点1)PCI检测算法创新,采取干扰矩阵法提高PCI复用效率及合理性常用的PCI检测算法有两种:一种是基于邻区的检测,通过邻区信息确认是否合理;另一种是基于距离的检测,若网络中的两小区间在地理位置上隔相对较远,则认为这两个小区信号的隔离度相对较大。
若两小区在地理位置上间隔相对较近,则认为这两个小区信号的隔离度相对较小,易产生信号交叠(或干扰)。
为了保证信号的正常同步、UE的成功接入,希望地理位置间隔相对较近的小区对应着不同的PCI。
这两种方法都是基于位置的算法,对无线环境因素考虑较少,本次创新采用干扰矩阵算法,通过增加PCI矩阵模型(示例如图2.1.1),在矩阵中算优寻优,发现不合理的PCI。
图2.1.1 寻优队列矩阵算法以4个基站,每个基站有{0,1}两种PCID规划组合为例说明队列算法,算法的目标是找到一条路径从根节点到达最右节点集合中的一个排列组合元素完成PCID规划,并且该排列组合是最优的或者是近最优的。
队列算法是在该树形结构上尽可能的走多条路径进行寻优,如果一条路径走着走着出现代价增加到不可容忍的程度,则会跳至另一条之前未走过的路径进行尝试。
2)建立PCI优化流程,快速高效开展PCI优化工作根据本项目研究成果,收集工参、MR数据、扫频数据及DT数据,通过提取干扰矩阵算法输出相应的PCI优化方案并开展后评估(如图2.1.2)。

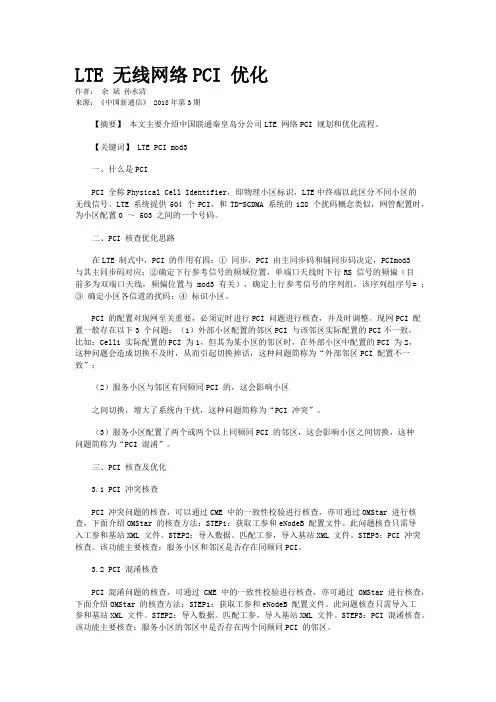

LTE 无线网络PCI 优化作者:余斌孙水清来源:《中国新通信》 2018年第3期【摘要】本文主要介绍中国联通秦皇岛分公司LTE 网络PCI 规划和优化流程。
【关键词】 LTE PCI mod3一、什么是PCIPCI 全称Physical Cell Identifier,即物理小区标识,LTE中终端以此区分不同小区的无线信号。
LTE 系统提供504 个PCI,和TD-SCDMA 系统的128 个扰码概念类似,网管配置时,为小区配置0 ~ 503 之间的一个号码。
二、PCI 核查优化思路在LTE 制式中,PCI 的作用有四:① 同步,PCI 由主同步码和辅同步码决定,PCImod3与其主同步码对应;②确定下行参考信号的频域位置,单端口天线时下行RS 信号的频偏(目前多为双端口天线,频偏位置与mod3 有关),确定上行参考信号的序列组,该序列组序号= ;③ 确定小区各信道的扰码;④ 标识小区。
PCI 的配置对现网至关重要,必须定时进行PCI 问题进行核查,并及时调整。
现网PCI 配置一般存在以下3 个问题:(1)外部小区配置的邻区PCI 与该邻区实际配置的PCI不一致,比如:Cell1 实际配置的PCI 为1,但其为某小区的邻区时,在外部小区中配置的PCI 为2,这种问题会造成切换不及时,从而引起切换掉话,这种问题简称为“外部邻区PCI 配置不一致”;(2)服务小区与邻区有同频同PCI 的,这会影响小区之间切换,增大了系统内干扰,这种问题简称为“PCI 冲突”。
(3)服务小区配置了两个或两个以上同频同PCI 的邻区,这会影响小区之间切换,这种问题简称为“PCI 混淆”。
三、PCI 核查及优化3.1 PCI 冲突核查PCI 冲突问题的核查,可以通过CME 中的一致性校验进行核查,亦可通过OMStar 进行核查,下面介绍OMStar 的核查方法:STEP1:获取工参和eNodeB 配置文件。
此问题核查只需导入工参和基站XML 文件。
LTE规划(PCI邻区PRACH规划)LTE 规划(PCI 规划、PRACH 规划、邻区规划) 1: PCI 规划 1.1 PCI 概念PCI(Physical Cell Identity)即,物理层小区识别。
顾名思义,PCI的作用就是用于识别小区,用于小区搜索或者切换过程邻区检测等。
LTE网络的PCI规划,类似于TDS系统中的扰码规划,是重要的小区数据配置信息,如果PCI规划不合理,可能造成UE同步小区过程时间很长或者产生高干扰。
首先,PCI由PSS和SSS组成。
PSSndash;主同步信号,有3种不同序列,构成物理层识别(0-2);SSSndash;辅同步信号,有168种不同序列,构成物理层小区识别组(0~167);168个物理层识别组中每组3个物理层识别,PCI = 3*SSS + PSS,因此PCI的范围0~503,数量是有限的,在商用网络中出现复用不可避免,应尽量保证复用距离足够远。
1.2 PCI 规划原则(1 1))LTE各种重选、切换的系统消息中,邻区的信息均是以频点+PCI的格式下发、上报,现实组网不可避免的要对小区的PCI进行复用,因此同频组网的情况下,可能造成由于复用距离过小产生PCI冲突,导致终端无法区分不同小区,影响正确同步和解码。
常见的冲突主要有以下两种:Collision (碰撞)若相邻同频小区配置相同的PCI,相当于PSS相同、SSS相同,那么在UE初始小区搜索过程中,对于UE来说,仅有一个小区能同步,但在主同步过程、辅同步过程出现两个同步码相同的小区,发生碰撞,导致同步时间很长,而该小区不一定是最合适的,称这种情况为collision(碰撞),如下所示:PCI规划collision示例 Confusion (混淆)一个小区的两个相邻小区具有相同的PCI,这种情况下如果UE请求切换到ID为A的小区,eNB不知道哪个为目标小区, 因此就可能切换到不满足条件的小区,造成业务掉话。

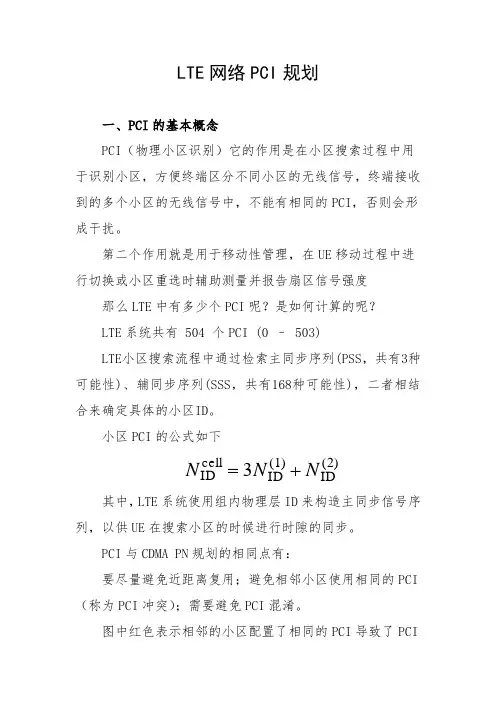

LTE 网络PCI 规划一、PCI 的基本概念PCI (物理小区识别)它的作用是在小区搜索过程中用于识别小区,方便终端区分不同小区的无线信号,终端接收到的多个小区的无线信号中,不能有相同的PCI ,否则会形成干扰。
第二个作用就是用于移动性管理,在UE 移动过程中进行切换或小区重选时辅助测量并报告扇区信号强度 那么LTE 中有多少个PCI 呢?是如何计算的呢? LTE 系统共有 504 个PCI (0 – 503)LTE 小区搜索流程中通过检索主同步序列(PSS ,共有3种可能性)、辅同步序列(SSS ,共有168种可能性),二者相结合来确定具体的小区ID 。
小区PCI 的公式如下(2)ID (1)ID cell ID 3N N N +=其中,LTE 系统使用组内物理层ID 来构造主同步信号序列,以供UE 在搜索小区的时候进行时隙的同步。
PCI 与CDMA PN 规划的相同点有:要尽量避免近距离复用;避免相邻小区使用相同的PCI (称为PCI 冲突);需要避免PCI 混淆。
图中红色表示相邻的小区配置了相同的PCI 导致了PCI混淆。
与CDMA PN规划不同点有:同站内的3个扇区不能采用+168的方式;同站的3个扇区PCI尽量mod 3 不等;避免主同步信号的干扰;避免RS 的频域位置相同。
二、PCI规划的目的PCI规划的目的就是在LTE组网中为每个小区分配一个物理小区标识PCI,尽可能多地复用有限数量的PCI,同时避免PCI复用距离过小而产生间PCI之间的相互干扰。
PCI规划的总目标是降低相同PCI的干扰。
如何实现这一目标呢? 保证相同PCI一定的复用距离,或者说相同PCI 间隔若干个小区数目。
但复用距离多大,或者说间隔多少小区则与实际的无线环境、网络环境强相关,需要区别对待。
三、PCI规划的原则LTE各种重选、切换的系统消息中,邻区的信息均是以频点+PCI的格式下发、上报,现实组网不可避免的要对小区的PCI进行复用,因此同频组网的情况下,可能造成由于复用距离过小产生PCI冲突,导致终端无法区分不同小区,影响正确同步和解码。
LTE中常见问题及解决办法目录1 功率控制的作用、目标、意义 (2)2 软切换的优点与缺点分别是什么 (3)3 远近效应 (3)4 改善覆盖质量的常用优化措施 (3)5 如何判断小区基站天线接反? (4)6 如何判断邻区漏配 (4)7 如何判断导频污染 (4)8 什么是CQT,什么情况下用CQT? (5)9 切换失败原因分析 (5)10 孤岛效应 (5)11 LTE中rsrp和sinr取值范围: (5)12 乒乓效应: (6)13 越区覆盖: (6)14 拐角效应(街角效应): (6)15 下载速率低的原因: (7)16 弱覆盖的定义: (7)17 模3干扰定义: (8)18 互调干扰: (9)19 重叠覆盖: (9)20 单站验证流程: (10)21 LTE同频切换的信令流程: (11)22LTE中测量报告类型: (13)23LTE有哪些上行和下行物理信道及物理信道和物理信号的区别: (14)24 LTE具有什么特点(主要涉及的目标)? (16)25 LTE使用的频带、频段、频率范围、频点号 (16)26 现阶段中国TD-LTE的频谱是如何分配的? (17)27 RE、RB、REG、CCE、什么意思,20兆带宽有多少RB? (17)28 LTE有哪些关键技术,请列举并做简单说明其主要思想。
(18)29 QPSK、16QAM、64QAM (19)30LTE传输模式(TM类型) (19)31 TD-LTE网络的拓扑结构和主要接口。
(21)32 TD-LTE的帧结构并做简要说明 (22)33 LTE切换的种类 (24)一、根据切换触发的原因,LTE的切换可分为:基于覆盖的切换、基于负载的切换和基于业务的切换、基于速率切换等。
(24)1功率控制的作用、目标、意义功率控制的作用:克服远近效应、阴影效应,针对不同用户需求,提供合适的发射功率,提高系统的容量。
功率控制的目标:在维持通话质量的前提下,降低发射功率。
lte全网架构lte关键技术:? ? ? ? ?频域多址技术(ofdm/sc-fdma)高阶调制与amc(自适应调制与编码) mimo与beamforming(波束赋形) icic(小区间干扰协调) son(自组织网络)mimo系统自适应,就是根据无线环境变化(信道状态信息csi)来调整自己的行为(变色龙行为)。
对于mimo可调整的行为有编码方式、调制方式、层数目、预编码矩阵,要想正确调整就需要用户端做出反馈(cqi、ri 、pmi),从而实现小区中不同ue根据自身所处位置的信道质量分配最优的传输模式,提升td-lte小区容量;波束赋形传输模式提供赋形增益,提升小区边缘用户性能。
模式3和模式8中均含有单流发射,当信道质量快速恶化时,enb可以快速切换到模式内发射分集或单流波束赋形模式。
由于模式间自适应需要基于rrc层信令,不可能频繁实施,只能半静态转换。
因此lte在除tm1、2之外的其他mimo模式中均增加了开环发送分集子模式(相当于tm2)。
开环发送分集作为适用性最广的mimo技术,可以对每种模式中的主要mimo技术提供补充。
相对与tm2进行模式间转换,模式内的转换可以在mac层内直接完成,可以实现ms(毫秒)级别的快速转换,更加灵活高效。
每种模式中的开环发送分集子模式,也可以作为向其他模式转换之前的“预备状态”。
ue要接入lte网络,必须经过小区搜索、获取小区系统信息、随机接入等过程。
ue不仅需要在开机时进行小区搜索,为了支持移动性,ue会不停地搜索邻居小区、取得同步并估计该小区信号的接收质量,从而决定是否进行切换或小区重选。
为了支持小区搜索,lte定义了2个下行同步信号pss和sss。
ue开机时并不知道系统带宽的大小,但它知道自己支持的频带和带宽。
为了使ue能够尽快检测到系统的频率和符号同步信息,无论系统带宽大小,pss和sss都位于中心的72个子载波上。
ue会在其支持的lte频率的中心频点附近去尝试接收pss和sss,通过尝试接收pss和sss,ue可以得到如下信息:(1)得到了小区的pci;(2)由于cell-specific rs及其时频位置与pci 是一一对应的,因此也就知道了该小区的下行cell-specific rs及其时频位置;(3)10ms timing,即系统帧中子帧0所在的位置,但此时还不知道系统帧号,需要进一步解码pbch;(4)小区是工作在fdd还是tdd模式下;(5)cp配置,是normal cp还是extended cp。
今天听了华为讲了模3和模6,我很吃惊,和中兴讲的一样,mod3是因为rs参考信号在频域上间隔3个子载波所以要mod3,(2天线端口),mod6是隔6个子载波(1个天线端口)。
我想很多人都是这么理解的吧。
其实对于RS信号,2个天线端口,rs0和rs1是码分的,即使在时频资源上占用同一个se,也不会干扰,所以RS需要mod3,只有mod6干扰。
简单说,协议里规定RS之间的间隔是6,只存在mod6,而rs0和rs1虽然间隔3个子载波,但是由于是码分,所以不需要去摸3,可以共用,顶多会引起干扰大点,不过不是问题。
mod3只是同步信道的pss只有012,所以在PCI规划的时候为了避免PSS之间的混淆才必须模3。
也就是说,即使是单端口的天线配置,也需要考虑mod3。
我把协议找出来了,大家看看。
那好吧,我再多说点,RS参考信号是mod6的,也就是在频域上间隔6个子载波,但是初始位置是有个offset的,具体算法自己查,但是里面主要因子是PCI,所以,PCImod6相等的话,RS就会在同一个位置,导致RS的干扰。
那么你说2个天线端口,RS0和RS1之间间隔3个子载波就是mod3?其实不是,我问过高通,RS0和RS1之间是用伪随机序列进行区分的,正交的,这个学过cdma的人应该能理解。
及时RS0和RS1(不同小区)占到同一个时频资源终端也能区分出来,所以对于RS位置来说,只有mod6,没有mod3。
当然,mod3了,RS0和RS1在同一个位置会导致终端低噪的提升,增加解调难度,但是绝对不会解不出来,总之这个干扰几乎可以忽略,但是MOD3最大的问题还是PSS干扰,PSS的zc序列只有3组,0,1,2。
相同的pss肯定会影响到pss的捕获。
本来想贴个图的,算了,太麻烦了,PSS那个mod3我就不解释了,资料到处都有。
CRS的原话我敲下cell specific RS is based on length 31 gold pseudo random sequence. this sequence is generated from the seed based on slot number,symbol number,pci和cp。
LTE室分站与室分站模三干扰问题案例
作者:
邮箱:
所在省:四川
关键字:模三干扰
专业:无线网
设备类型:华为
设备型号:BTS3900
软件版本:V100R010C10SPC150
一、问题描述
如下图所示:在测试南充市检察院家属院时,从室外进入室内,走到电梯时,UE进入室内占用室分小区南充嘉陵区检察院家属院-HLW-7,邻区表显示为南充嘉陵区检察院-HLW-7,南充嘉陵区检察院家属院-HLW-7的sinr的值为2,rsrp的值为-90如下图所示
二、可能原因
1,设备故障告警,引起干扰致小区无法正常业务;
2,可能有外部干扰或者或者模三干扰
三、问题排查
1,陵区检察院-HLW-7未有告警
2,查询底噪的值是正常的,排除外部干扰。
如图1
3,区检察院家属院-HLW-7pci=133,rsrp=-93,南充嘉陵区检察院-HLW,PCI=358,RSRP=-96,两小区的电频值相差3,根据模三规定,两小区形成模三干扰。
根据两小区分布图2南充
嘉陵区检察院家属院-HLW-7pci=133改为134,PCI改后测试南充嘉陵区检察院家属院测试效果如图3
图1
图2
图3
1,预防/监控措施
在移动通信系统中,室分与宏站之间的切换是否及时,能严重影响客户感知,在日常测试中及时发现问题并解决,能有效的提高下载. SINR等,进而提高客户感知!
2,流程图。

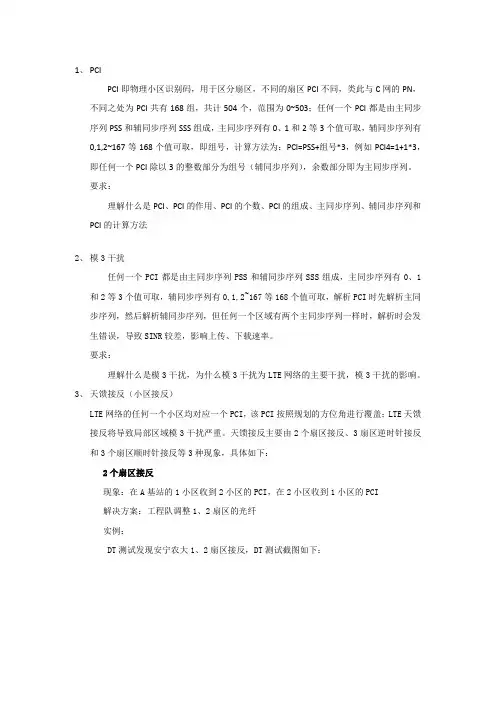

1、PCIPCI即物理小区识别码,用于区分扇区,不同的扇区PCI不同,类此与C网的PN,不同之处为PCI共有168组,共计504个,范围为0~503;任何一个PCI都是由主同步序列PSS和辅同步序列SSS组成,主同步序列有0、1和2等3个值可取,辅同步序列有0,1,2~167等168个值可取,即组号,计算方法为:PCI=PSS+组号*3,例如PCI4=1+1*3,即任何一个PCI除以3的整数部分为组号(辅同步序列),余数部分即为主同步序列。
要求:理解什么是PCI、PCI的作用、PCI的个数、PCI的组成、主同步序列、辅同步序列和PCI的计算方法2、模3干扰任何一个PCI都是由主同步序列PSS和辅同步序列SSS组成,主同步序列有0、1和2等3个值可取,辅同步序列有0,1,2~167等168个值可取,解析PCI时先解析主同步序列,然后解析辅同步序列,但任何一个区域有两个主同步序列一样时,解析时会发生错误,导致SINR较差,影响上传、下载速率。
要求:理解什么是模3干扰,为什么模3干扰为LTE网络的主要干扰,模3干扰的影响。
3、天馈接反(小区接反)LTE网络的任何一个小区均对应一个PCI,该PCI按照规划的方位角进行覆盖;LTE天馈接反将导致局部区域模3干扰严重。
天馈接反主要由2个扇区接反、3扇区逆时针接反和3个扇区顺时针接反等3种现象,具体如下:2个扇区接反现象:在A基站的1小区收到2小区的PCI,在2小区收到1小区的PCI解决方案:工程队调整1、2扇区的光纤实例:DT测试发现安宁农大1、2扇区接反,DT测试截图如下:光纤调整后复测发现问题解决,测试截图如下:3个扇区接反(顺时针接反)现象:1扇区收到3扇区信号,2扇区收到1扇区信号,3扇区收到2扇区信号解决方案:逆时针调整光纤,将标签3插入到标签2的位置,将标签2插入标签1所在位置,将标签1插入标签3所在位置,然后重新制作1、2、3扇区标签。
实例:DT测试发现西固电信局1、2、3扇区顺时针天馈接反,DT测试截图如下:光纤调整后发现问题解决,DT测试截图如下:3个扇区接反(逆时针接反)现象:1扇区收到2扇区PCI,2扇区收到3扇区PCI,3扇区收到1扇区PCI。

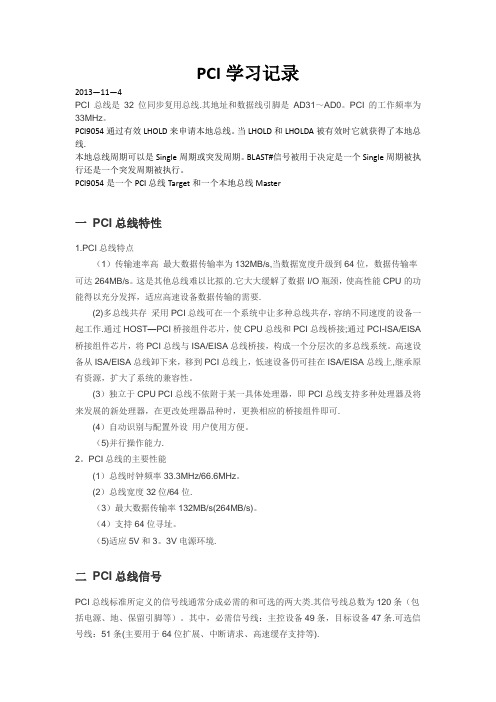

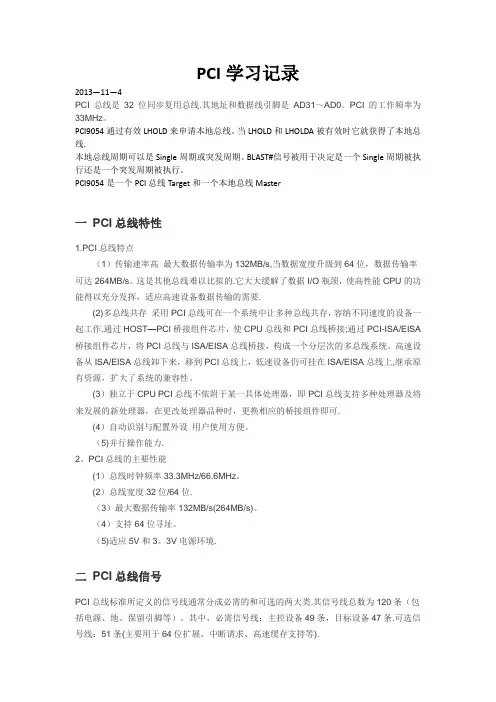

PCI学习记录2013—11—4PCI总线是32位同步复用总线.其地址和数据线引脚是AD31~AD0。
PCI的工作频率为33MHz。
PCI9054通过有效LHOLD来申请本地总线。
当LHOLD和LHOLDA被有效时它就获得了本地总线.本地总线周期可以是Single周期或突发周期。
BLAST#信号被用于决定是一个Single周期被执行还是一个突发周期被执行。
PCI9054是一个PCI总线Target和一个本地总线Master一PCI总线特性1.PCI总线特点(1)传输速率高最大数据传输率为132MB/s,当数据宽度升级到64位,数据传输率可达264MB/s。
这是其他总线难以比拟的.它大大缓解了数据I/O瓶颈,使高性能CPU的功能得以充分发挥,适应高速设备数据传输的需要.(2)多总线共存采用PCI总线可在一个系统中让多种总线共存,容纳不同速度的设备一起工作.通过HOST—PCI桥接组件芯片,使CPU总线和PCI总线桥接;通过PCI-ISA/EISA 桥接组件芯片,将PCI总线与ISA/EISA总线桥接,构成一个分层次的多总线系统。
高速设备从ISA/EISA总线卸下来,移到PCI总线上,低速设备仍可挂在ISA/EISA总线上,继承原有资源,扩大了系统的兼容性。
(3)独立于CPU PCI总线不依附于某一具体处理器,即PCI总线支持多种处理器及将来发展的新处理器,在更改处理器品种时,更换相应的桥接组件即可.(4)自动识别与配置外设用户使用方便。
(5)并行操作能力.2。
PCI总线的主要性能(1)总线时钟频率33.3MHz/66.6MHz。
(2)总线宽度32位/64位.(3)最大数据传输率132MB/s(264MB/s)。
(4)支持64位寻址。
(5)适应5V和3。
3V电源环境.二PCI总线信号PCI总线标准所定义的信号线通常分成必需的和可选的两大类.其信号线总数为120条(包括电源、地、保留引脚等)。
其中,必需信号线:主控设备49条,目标设备47条.可选信号线:51条(主要用于64位扩展、中断请求、高速缓存支持等).主设备是指取得了总线控制权的设备,而被主设备选中以进行数据交换的设备称为从设备或目标设备.作为主设备需要49条信号线,若作为目标设备,则需要47条信号线,可选的信号线有51条.利用这些信号线便可以传输数据、地址,实现接口控制、仲裁及系统的功能。
4G路测数据模3干扰四步定位法(湖南电信无线网优中心吴坚)摘要:Mod3干扰分析处理是当前4G网络路测和RF优化中最重要的组成部分。
我省选用的4G路测软件鼎利Pioneer中mod3分析为额外付费功能无法使用。
常规的分析方式需要结合SINR质差轨迹和RSRP差值与PCI余数计算进行,耗时费力且容易出现错漏,且无法输出Mod3干扰占比、质差小区列表和区域分布等重要信息。
笔者通过对Pioneer内部功能的挖掘,结合Excel和Mapinfo软件,总结出一套四步定位mod3干扰法,零成本解决了常规方法效率、准确性和输出上存在的欠缺,四步依次为:Pioneer导出参数,Excel筛选Mod3干扰点,Mapinfo输出Mod3图层,Pioneer进行具体分析。
1、处理流程本方法使用的软件包括Pioneer(版本9.6.0725),Execl和Mapinfo,整体分析处理流程如图一所示:图一:定位mod3干扰区域整体流程具体操作步骤如第2节所示:2、数据处理过程2.1Pioneer导出参数1、展开需分析数据的“LTE”项,选择任意参数(本案选RSRP),右键选择“数据表”,打开选择参数的详细数据表注①;2、在数据表右键把“显示真实值”勾选上注②,再次右键点击“选择参数”,弹出“选择参数”窗口,如图二所示:图二:打开某参数数据表和在数据表内设置示意3、在名称栏输入“rsrp”,点击“查找”,从上到下顺次勾选“LTE Cell 1st RSRP”—“LTE Cell 6th RSRP”;再在名称栏输入“PCI”,从上到下顺次勾选“LTE Cell 1st PCI”—“LTE Cell 6th PCI”;最后按同样方法勾选“ECI”后点击确定回到数据表窗口,如图三所示:图三:参数搜索和选择示意4、数据表最终显示如图四所示,点击“export”将数据导出为txt或Csv 文件;图四:需导出的所有参数2.2Excel判断mod3干扰点和质差小区1、用Excel打开导出的参数文件(注意导出的文件中,多了UETime、Lon、Lat等3列,所以在数据表处无需选择),在T2单元格复制如下公式注③,如图五所示:图五:用Excel打开导出参数文件,在T2单元格复制表中公式2、移动鼠标到T2单元格右下角,在光标变为黑色“十字”时双击,将T2的公式应用到T列其他单元格(截至S列无内容的行-1),如图六所示:图六:将T2单元格公式应用到T列其他有效单元格3、对T列进行筛选,去除值为“FALSE”的,剩余值为“TRUE”的即为存在mod3干扰的采样点,根据Excel左下角的“在22104(全采样点分母)条记录中找到360(mod3干扰点分子)可算出本例mod3干扰比例为1.63%,如图七所示:图七:筛选mod3干扰采样点和计算mod3干扰占比4、用快捷键“Alt+;”仅选择筛选呈现内容,复制粘贴到一个新的Excel工作薄的Sheet1中,切换到Sheet2,把工参表中“ECI”注④和“Cellname”两列复制到A列和B列;5、回到Sheet1,在U2单元格输入公式并应用到U列(步骤同图六),完成ECI与小区名的匹配,如单元格为空则表示UE采集到的ECI没有更新到工参表中,此外,在T1和U1加上字段名,如图八所示:图八:ECI匹配小区名6、插入“数据透视表”,在右侧数据透视表字段列表中将“cellname”拖拽到下方的“行标签”和“数值”内,点击数值的下拉箭头,选择“值字段设置”,计算类型选择为“计数”,即可得到mod3干扰质差小区名称、个数,排序后即为TopN,如图九所示:图九:利用数据透视表查出mod3干扰Top小区2.3Mapinfo生成输出mod3干扰图层1、将Sheet1单独另存为“文本文件(制表符分隔).txt”,之前一些公式会有引用源需保存的提示,可以先直接把Sheet1选择性粘贴(粘贴值)到新工作薄中再保存;2、打开Mapinfo(以7.0版为例),打开保存的文本文件,会弹出“带分解符ASCII”窗口,将“文件字符集”下拉菜单拉到最后,点选“No Character set Conversion”,并勾选“以第一行作为列标题”后确定,如图十所示:图十:Mapinfo7.0打开制表符分隔文本文件初始设定3、点击菜单“表”—“创建点”,弹出“创建点”窗口,为了显示效果,建议点击使用符号将大小设为“16”左右,X坐标设为“lon”(经度),Y坐标设为“Lat”(纬度),点击确定,如图十一所示:图十一:Mapinfo7.0创建点设定4、点击菜单“文件”—“打开表”,打开与创建点的表同名的*.TAB文件(本例为mod3.TAB),可以看到所有的mod3干扰采样点已地理化呈现,到此mod3干扰定位完成,可直接在mapinfo中导入地图、小区等图层进行分析和输出专题图;5、点击菜单“表”—“转出”,选择mod3图层转出为MIF格式注⑤。
LTE的PCI的组成和模3干扰一、PCI的组成:PCI指的的是物理小区ID,作用相当于TD里扰码的概念,用来区分小区,因为目前LTE组网是同频组网,所以区分小区必须是不同的PCI来区分.其中pci共有504个,从0到503进行编号LTE是用PCI(Physical Cell ID)来区分小区,并不是以扰码来区分小区,LTE无扰码的概念,LTE共有504个PCI;PCI有主同步序列和辅同步序列组成,主同步信号是长度为62的频域Zadoff-Chu序列的3种不同的取值,主同步信号的序列正交性比较好;辅同步信号是10ms中的两个辅同步时隙(0和5)采用不同的序列,168种组合,辅同步信号较主同步信号的正交性差,主同步信号和辅同步信号共同组成504个PHY_CELL_ID码;公式为:PCI=PSS+3*SSS,其中PSS取值为0...2(实为3种不同PSS序列),SSS取值为0...167(实为168种不同SSS序列),利用上述公式可得PCI的范围是从0...503,因此在物理层存在504个PCI。
PCI是下行区分小区的,上行根据根序列区分E-UTRA小区搜索基于(主同步信号)、(辅同步信号)、以及下行参考信号完成同步信号的作用:频率校正、基准相位、信道估计、测量。
而从网络操作维护级别来看,CI(Cell Identity)唯一标识一个小区,在网络中不能重复。
但PCI却可以重复,因为PSS+SSS仅有504种组合。
如,当网络中有1000个小区时,PCI仅有504个,此时就需要对PCI进行复用,通常情况下,PCI规划原则是每个扇区分配特定的PSS序列(0...2)值,而每个基站分配特定的SSS序列(0...167)值,以此避免相邻基站间存在相同PCI的问题发生。
其实,可以把PCI理解为扰码,就像在WCDMA系统中下行扰码用于区分扇区一样,对待发送的数据进行加扰,以便终端可以区分不同扇区。
二、模3干扰:(一)、模3干扰原理:LTE系统中,主同步序列(PSS)只有3个符号,辅同步序列(SSS)有168个符号,主同步序列和辅同步序列共同构成PCI(共504个符号)。
LTE覆盖干扰分析及优化作者:贝定国来源:《科技创新与应用》2016年第36期摘要:文章主要研究LTE覆盖干扰优化思路,通过弱覆盖优化、模三干扰分析、重叠覆盖率优化、网络拓扑结构优化、邻区优化,改善LTE干扰水平,提升4G网络质量。
关键词:FDD-LTE;覆盖;干扰;优化;模三;邻区漏配1 概述LTE采用同频组网,整个系统覆盖范围内的所有小区可以使用相同的频带为本小区内的用户提供服务,频谱效率高,但是相邻小区在小区的交界处由于使用了相同的频谱资源,则容易产生较强的小区间干扰。
2 干扰分类根据干扰产生的原因,LTE干扰可分为系统内干扰、系统间干扰和外部干扰三个部分:(1)系统内干扰:主要指LTE系统内因邻区数据配置错误、PCI越区覆盖、重叠覆盖等带来的小区与小区之间的干扰;对于LTE而言,系统内干扰还可能存在交叉时隙干扰,GPS 失步干扰,超远覆盖干扰等。
(2)系统间干扰:主要指LTE与其他不同系统之间因隔离度、互调等问题造成的系统与系统之间的干扰。
(3)外部干扰:通常为非通信系统的未知干扰源。
2.1 系统内干扰OFDM技术,LTE系统较好的解决了小区内同频干扰,但存在较严重的小区间同频干扰。
造成邻区同频干扰的主要原因是:(1)邻区漏配无法切换导致的邻区干扰;(2)PCI冲突、PCI模三冲突导致RS在频域上的干扰;(3)重叠覆盖区域过大导致的邻区干扰;(4)越区覆盖导致的干扰。
2.2 系统间干扰当LTE和GSM900、DCS1800、WCDMA2100、CDMA800、TD SCDMA(A频段、E频段)共存时,这些系统和LTE之间都有可能产生相互干扰。
这些干扰主要有以下几类:(1)邻频干扰:如果不同的系统工作在相邻的频率,由于发射机的邻道泄漏和接收机邻道选择性的性能的限制,就会发生邻道干扰;(2)杂散干扰:由干扰源在被干扰接收机工作频段产生的噪声,使被干扰接收机的信噪比恶化;(3)互调干扰:种类包括多干扰源形成的互调、发射分量与干扰源形成的互调和交调干扰;(4)阻塞干扰:阻塞干扰并不是落在被干扰系统接收带内的,但由于干扰信号过强,超出了接收机的线性范围,导致接收机饱和而无法工作。
PCI 模三干扰原理
干扰产生原因一句话总结:当PCI模三相同时,表示PSS码序列相同,所以RS的发布位置和发射时间会完全一致,这样会导致RSRP相近的小区信号干扰很严重。
具体如下:
1. 参考信号RS(Reference Signal)
•基本功能:UE通过检测接收到的RS信号判断当前的主服小区和邻区信号强度RSRP,并判定下行信道质量测量,计算RS-SINR/CQI/PMI/RI等
•资源单位:下行参考信号是以RE为单位的即一个参考信号占用一个RE
•RS数量:
与天线端口数有关,在双天线端口中有两组参考信号,如下图。
RS均匀分布在每个RB内,一个OFDM符号上的RS组成一个完整的参考信号序列
2. 物理小区标识PCI(Physical Cell ID)•PCI=SSS码序列ID×3+PSS码序列ID,PSS 码序列有3个,SSS码序列有168个,因此PCI取值范围为[0,503]共504个值
•PCI值映射到PSS、SSS的唯一组合,其中PSS序列ID决定RS的分布位置
PSS只有0、1、2三个值可以选择,就是三个一循环,要是PSS相同的话,RSS分布就会完全相同。
3. PCI mode3 干扰
•在同频组网、2X2MIMO的配置下,eNodeB间时间同步,PCI mode 3相等,意味着PSS 码序列相同,因此RS的分布位置和发射时间完全一致
•LTE对下行信道的估计都是通过测量参考信号的强度和信噪比来完成的,因此当两个小区的PCI mode 3相等时,若信号强度接近,由于RS位置的叠加,会产生较大的系统内干扰,导致终端测量RS的SINR值较低,我们称之为“PCI mode3干扰”。
PCIE3.0标准学习总结11.介绍本章介绍了在PCI Express架构和关键概念的概述。
PCI Express是一种为多种类未来计算和通信平台互连而定义的高性能,通用I/ O。
关键的PCI属性,如它的使用模式,负载存储体系结构,软件接口,维持不变,而它的并行总线实施由一个高度可扩展的,完全串行接口取代。
利用PCI Express利用最新的点到点互连,基于交换机的技术,与分组交换协议,在性能和功能上提高到一个新水平。
PCI Express支持电源管理,服务质量(QoS),Hot-Plug/Hot-Swap支持,数据完整性,可信的配置质量和错误处理等高级功能。
1.1 第三代I/O互连第三代I/ O互连的高级别要求如下:支持多种细分市场和新兴的应用:? 统一桌面,移动,工作站,服务器,通信平台的I / O架构和嵌入式设备能够提供低成本,高容量的解决方案:? 结构在系统级等于或低于PCI成本支持多平台互联用途:? 芯片到芯片,板对板连接器或电缆通过新的机械形式的因素:? 易于移动的,PCI般的外形和模块化,盒外形 PCI兼容的软件模型:? 能够使用不需要修改的PCI系统配置软件实现枚举和配置PCI Express硬件 ? 能够不需要修改引导现有的操作系统,? 能够不需要修改支持现有的任何的I / O设备驱动程序 ? 能够采用PCI配置范例配置/启用新的PCI Express功能性能:? 低开销,低延迟的通信带宽和有效载荷应用最大化链路效率 ? 每个针脚高带宽,以减少设备和连接器接口的针脚数 ? 通过聚合Lane和信号频率可扩展的性能高级功能:? 理解不同的数据类型和排序规则 ? 电源管理和预算? 能够识别电源管理能力通过一个给定的函数 ? 能够过渡到一个功能当进入特定的电源状态 ? 能够接收当前电源状态通知功能? 能够产生一个请求,唤醒从主电源断电状态? 能够为设备按照相应的平台电源预算策略顺序上电。
FDD-LTE模三干扰对速率影响分析及优化同频组网系统最大的挑战是邻近小区间的同频干扰,对小区边缘用户的性能将造成很大的影响。
同频干扰中,由于PCI模三相同造成的干扰是目前最常见的一种干扰,对用户的接入、切换和速率的申请都有一定的影响。
因此需要分析总结模三干扰规避原则及优化方法,为今后FDD-LTE网络的大规模建设提供PCI 规划依据。
一、PCI模三干扰原理简介:1、物理小区标识PCI(Physical Cell ID):PCI=Physical Cell ID,即物理小区 ID,是 LTE 系统中终端区分不同小区的无线信号标识(类似 CDMA 制式下的 PN)。
PCI 和 RS 的位置存在一定的映射关系,相同 PCI 的小区,其 RS 位置相同,在同频情况下会产生干扰。
PCI=SSS码序列ID×3+PSS码序列ID,PSS码序列有3个,SSS码序列有168个,因此PCI取值围为[0,503]共504个值PCI值是映射到PSS、SSS的唯一组合,其中PSS序列ID决定RS的分布位置。
2、PCI 模3 干扰:在同频组网、2X2MIMO的配置下,eNodeB间时间同步,PCI 模 3相等,意味着PSS码序列相同,因此RS的分布位置和发射时间完全一致。
LTE对下行信道的估计都是通过测量参考信号的强度和信噪比来完成的,因此当两个小区的PCI 模3相等时,若信号强度接近,由于RS位置的叠加,会产生较大的系统干扰,导致终端测量RS的SINR值较低,我们称之为“PCI 模3干扰”。
二、PCI模三干扰表现及影响:1、PCI模三干扰典型表现:即使在网络空载时也存在“强场强低SINR”的区域,通常导致用户下行速率降低,严重的会导致掉线、切换失败等异常事件。
PCI 模3典型表现如下图所示:2、现网路测评估:以近期XX市LTE试验网扫频仪路测统计数据看,模三+模六干扰占比在7%-8%左右。
XX XX XX 模三干扰会导致下行业务速率下降,无论是路测还是定点测试,下降幅度平均约30%左右。
FDD-LTE模三干扰对速率影响分析及优化同频组网系统最大的挑战是邻近小区间的同频干扰,对小区边缘用户的性能将造成很大的影响。
同频干扰中,由于PCI模三相同造成的干扰是目前最常见的一种干扰,对用户的接入、切换和速率的申请都有一定的影响。
因此需要分析总结模三干扰规避原则及优化方法,为今后FDD-LTE网络的大规模建设提供PCI 规划依据。
一、PCI模三干扰原理简介:1、物理小区标识PCI(Physical Cell ID):PCI=Physical Cell ID,即物理小区 ID,是 LTE 系统中终端区分不同小区的无线信号标识(类似 CDMA 制式下的 PN)。
PCI 和 RS 的位置存在一定的映射关系,相同 PCI 的小区,其 RS 位置相同,在同频情况下会产生干扰。
PCI=SSS码序列ID×3+PSS码序列ID,PSS码序列有3个,SSS码序列有168个,因此PCI取值范围为[0,503]共504个值PCI值是映射到PSS、SSS的唯一组合,其中PSS序列ID决定RS的分布位置。
2、PCI 模3 干扰:在同频组网、2X2MIMO的配置下,eNodeB间时间同步,PCI 模 3相等,意味着PSS码序列相同,因此RS的分布位置和发射时间完全一致。
LTE对下行信道的估计都是通过测量参考信号的强度和信噪比来完成的,因此当两个小区的PCI 模3相等时,若信号强度接近,由于RS位置的叠加,会产生较大的系统内干扰,导致终端测量RS的SINR值较低,我们称之为“PCI 模3干扰”。
二、PCI模三干扰表现及影响:1、PCI模三干扰典型表现:即使在网络空载时也存在“强场强低SINR”的区域,通常导致用户下行速率降低,严重的会导致掉线、切换失败等异常事件。
PCI 模3典型表现如下图所示:2、现网路测评估:以近期XX市LTE试验网扫频仪路测统计数据看,模三+模六干扰占比在7%-8%左右。
XX XX XX 模三干扰会导致下行业务速率下降,无论是路测还是定点测试,下降幅度平均约30%左右。
模三干扰的形成、影响和优化一、LTE的资源单位LTE最常用的资源单位称为RB,如下图所示,一个RB在频域上包含12个子载波(每个15k),时域上包含7个符号,也就是说一个RB在频域上是180k,时域上是0.5ms(一个时隙)。
二、模三干扰的形成3GPP协议规定,每个RB内有4个公共参考信号CRS。
其中,在频域上规定每6个子载波中有一个CRS,时域上规定CRS位于第一、第五个符号,由于TD-LTE系统采用双天线收发,因此CRS在RB内的位置,实际上有三种情况:天线1 天线2如果CRS在RB内的位置相同,这就是我们所说的模三冲突,也叫模三干扰。
由于CRS在RB 内的位置只有三种可能,所以当同一位置出现4个及以上的小区的信号时,必定会发生模三冲突,这就是模三冲突不可避免。
三、模三干扰如何影响业务速率用户的速率,由系统分配给他的资源(即RB的数量)和信号调制的效率共同决定,因此在可分配的RB数量一定的情况下,信号调制效率决定了用户速率。
信号调制方式决定了单位资源内可以传输的数据,信号调制阶数越高,传输效率也越高,但其对传输途径的信号质量的要求也相应提高。
TD-LTE的信号调制方式分为三种,按照调制阶数从低到高依次为QPSK、16QAM和64QAM。
同时,在调制方式相同的情况下,码率越高,传输效率也越高,码率同样受信号质量的影响如上所述,调制的效率取决于信号的质量,TD-LTE用以表征信号质量的参数是CQI,CQI 共有16CQI信号的质量,当模三冲突时,由于两个小区的RS信号时频相同(同一时间,统一频率),导致主服务小区RS信号的干扰抬升,SINR下降,也就造成了CQI下降,进而导致调制方式被降级,单位资源内的传输速率降低,因此用户的业务速率也就下降了。
举例:假设UE本来的下行吞吐率是20Mbps,SINR是15,对应的CQI是8;这时由于模三干扰,SINR恶化为7,相应的CQI恶化为5,那么在占用RB数量不变的情况下,用户吞吐率会近似下降到9Mbps(以上SINR和CQI的对应关系为假设,且不考虑终端解调能力等其他影响)。
LTE组网与工程实践
110
图4.14 PCI模3干扰产生示意图
图4.15 PCI模3干扰对网络影响仿真图
终端收到的多个小区的无线信号中,不能有相同的PCI。
如果终端同时接收到两个PCI
相同的小区导频信号,而且信号强度足够大,对于终端来说就是一种强干扰,可能导致同步或解码正常服务小区导频信道过程失败。
因此,虽然同一PCI可以在不同小区使用,但必须间隔足够的距离,即PCI的复用距离。
PCI小区组有168个,每个小区组由3个ID组成,总数共有504(168×3)个。
PCI规划的目的就是在LTE组网中为每个小区分配一个物理小区标识PCI,尽可能多地复用有限数量的PCI,同时避免PCI复用距离过小而产生的同PCI之间的相互干扰。
复用距离大小、间隔小区数量与实际的无线环境、网络环境相关,需要区别对待。
4.6.2 PCI规划原则
LTE网络中,PCI规划要结合频率、RS位置、小区关系统一考虑,才能取得合理的结果,物理小区标识规划应遵循以下原则。
(1)不冲突(collision-free)原则
保证同频邻小区之间的PCI不同。
LTE的PCI的组成和模3干扰
一、PCI的组成:
PCI指的的是物理小区ID,作用相当于TD里扰码的概念,用来区分小区,因为目前LTE组网是同频组网,所以区分小区必须是不同的PCI来区分.其中pci共有504个,从0到503进行编号
LTE是用PCI(Physical Cell ID)来区分小区,并不是以扰码来区分小区,LTE无扰码的概念,LTE共有504个PCI;PCI有主同步序列和辅同步序列组成,主同步信号是长度为62的频域Zadoff-Chu序列的3种不同的取值,主同步信号的序列正交性比较好;辅同步信号是10ms中的两个辅同步时隙(0和5)采用不同的序列,168种组合,辅同步信号较主同步信号的正交性差,主同步信号和辅同步信号共同组成504个PHY_CELL_ID码;公式为:PCI=PSS+3*SSS,其中PSS取值为0...2(实为3种不同PSS序列),SSS取值为0...167(实为168种不同SSS序列),利用上述公式可得PCI的范围是从0...503,因此在物理层存在504个PCI。
PCI是下行区分小区的,上行根据根序列区分E-UTRA小区搜索基于(主同步信号)、(辅同步信号)、以及下行参考信号完成同步信号的作用:频率校正、基准相位、信道估计、测量。
而从网络操作维护级别来看,CI(Cell Identity)唯一标识一个小区,在网络中不能重复。
但PCI却可以重复,因为PSS+SSS仅有504种组合。
如,当网络中有1000个小区时,PCI仅有504个,此时就需要对PCI进行复用,通常情况下,PCI规划原则是每个扇区分配特定的PSS序列(0...2)值,而每个基站分配特定的SSS序列(0...167)值,以此避免相邻基站间存在相同PCI的问题发生。
其实,可以把PCI理解为扰码,就像在WCDMA系统中下行扰码用于区分扇区一样,对待发送的数据进行加扰,以便终端可以区分不同扇区。
二、模3干扰:
(一)、模3干扰原理:LTE系统中,主同步序列(PSS)只有3个符号,辅同步序列(SSS)有168个符号,主同步序列和辅同步序列共同构成PCI(共504个符号)。
终端在接入网络时首先解析主同步序列,解析到出主同步序列后再解析辅同步序列;因为主同步序列较少,所以在现网解析中容易出现干扰,而干扰的出现即表现为PCI每间隔3个符号出现一次,所以习惯称之为模3干扰。
(二)、模3干扰现场判断:测量邻区中,电平强度与服务小区相近,SINR值较差,模三后值相等判断为模三干扰。
同时如果与目标邻区存在模三,也会干扰(三)、解决方法:
解决模三干扰,优先考虑RF
1、对向模三的可以调整方位角相互错开
2、邻区的邻区模三,可以通过调换PCI来处理
3、越区而造成的模三,可以通过下压倾角的方法
(四)、模3、模6、模30干扰对比:
1、PCI mod 3:
LTE网络中PCI = 3* Group ID ( S-SS)+ Sector ID (P-SS),如果PCI mod 3值相
同的话,那么就会造成P-SS的干扰;
2. PCI mod 6:
在时域位置固定的情况下,下行参考信号在频域有6个freq shift。
如果PCI mod 6值相同,会造成下行RS的相互干扰。
(在一个TX antenna下);
3. PCI mod 30:
在PUSCH信道中携带了DM-RS和SRS的信息,这两个参考信号对于信道估计和解调非常重要,他们是由30组基本的ZC序列构成,即有30组不同的序列组合,所以如果PCI mod 30值相同,那么会造成上行DM RS和SRS的相互干扰。
模6和模3不能相同,即小区特有参考信号频率资源位置不能相同;另外,参考信号的位置和物理小区标识值有关,系统通过物理小区标识对6取模来计算正确的偏置,因此模6也不能相同了。
模三的干扰最为严重,主要就是由于PCImod3 配置相同,导致PSS读取失败。
模三或者模六主要是看所采用的MIMO技术,如果采用单天线的话考虑模六就够了,但目前的LTE不会采用单天线技术的,那样的话就没有多少优越性了,只要采用双天线以上,就要考虑模三干扰,目前只管考虑模三干扰,根本就不需要考虑模六。
