五金钣金展开计算参数五金钣金展开计算是钣金加工中的一项重要工作，通过计算可以确定钣金板材的展开尺寸和各项参数，为后续的切割、折弯、冲孔等工序提供准确的依据。

钣金展开计算一般涉及到的参数有展开长度、展开宽度、展开形状、展开面积等。

首先，需要明确的是五金钣金展开计算是基于钣金零件的实际尺寸和形状进行的，在进行计算之前，需要根据设计图纸或样件进行测量，获取钣金零件的实际尺寸和形状。

展开长度是指钣金零件在展开状态下的长度。

一般情况下，展开长度等于钣金零件在未弯曲状态下的长度，即钣金板材的外边缘长度。

展开长度的计算可以采用直接测量的方法，也可以采用计算公式进行估算。

一般情况下，展开长度可以通过测量或者计算得到。

展开宽度是指钣金零件在展开状态下的宽度。

和展开长度类似，展开宽度也可以通过测量或者计算得到。

展开宽度的计算一般需要考虑弯曲带来的变形，在计算中可以采用材料的弹性模量和弯曲半径等参数进行估算。

展开形状是指钣金零件在展开状态下的形状。

展开形状一般可以通过钣金零件的图纸和测量数据得到。

在进行展开计算时，可以采用计算机辅助设计软件进行辅助计算，通过将钣金零件的图纸输入到软件中，可以快速得到零件的展开形状。

展开面积是指钣金零件在展开状态下的面积，是钣金展开计算中一个重要的参数。

展开面积的计算可以采用直接测量的方法，也可以采用计算公式进行估算。

在计算面积时，需要考虑材料的厚度和变形等因素。

此外，在进行钣金展开计算时，还需要考虑材料的伸长率和弹性模量等参数。

伸长率是指在材料拉伸过程中，单位长度的拉伸量与初始长度之比。

弹性模量是指钣金材料在弹性变形范围内，单位应力下的应变。

综上所述，五金钣金展开计算是一项重要的工作，通过计算可以得到钣金零件的展开尺寸和各项参数，为后续的加工工序提供准确的依据。

在进行计算时，需要根据钣金零件的实际尺寸和形状，采用合适的方法进行计算，并考虑材料的性能参数，以保证计算结果的准确性。

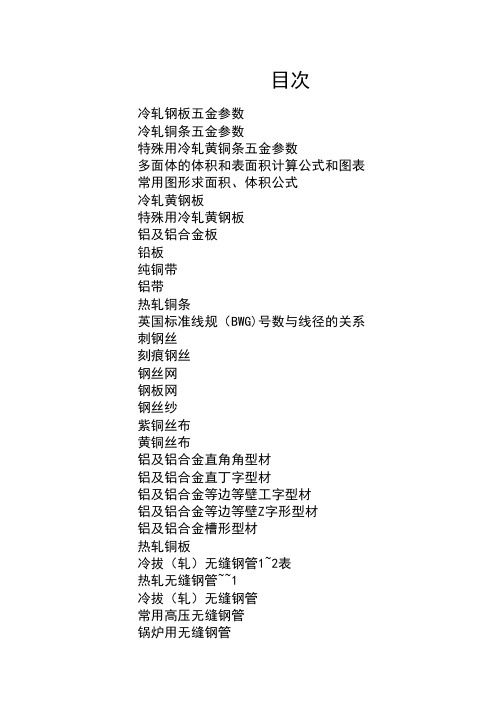

目次
