九年级物理《电功率》单元测试题（各版本均通用）一、单选题1、如图所示的用电器中，利用电流热效应工作的是( )A. B. C. D.2、下列关于电功和电功率的说法正确的是( )A.电流对电动机做了多少功，就有多少电能转化为机械能B.电功率是表示电流做功快慢的物理量C.电能表是用来测量电功率的仪器D.电功率越大，电流做的功也越多R为阻值已知的定值电3、某同学想通过如图所示的电路图做下列四个实验（电源电压保持不变，1阻），你认为不可行的实验是( )A.验证电流与电压的关系B.验证焦耳定律R的电功率C.测量电阻1D.验证串联电路两端的总电压等于各部分电路两端的电压之和图像（如图所示），下列结论正确的是( ) 4、分析额定电压为2.5 V的小灯泡的I UA.当小灯泡两端的电压为0时，其电阻为0B.当通过小灯泡的电流为0.1 A 时，其实际功率为0.1 WC.通过小灯泡的电流与其两端的电压成正比D.小灯泡的额定功率为0.625 W5、小辉想“探究电流通过电阻时产生的热量与哪些因素有关”，他连接了如图所示的电路进行实验，已知两个完全相同的烧瓶内分别装有质量、初温均相等的煤油，电阻丝阻值12R R 。

闭合开关一段时间后，记录此时两个温度计的示数。

根据上述实验，下列说法中正确的是( )A.此实验探究的是产生的热量与电压的关系B.此实验探究的是产生的热量与时间的关系C.此实验探究的是产生的热量与电流的关系D.此实验中用温度计示数变化的大小反映产生热量的多少6、如图所示分别是小阳家8月1日和9月1日电能表的示数。

结合表盘上的信息可知，下列判断正确的是( )A.电能表是测量电功率的仪表B.小阳家8月份消耗的电能为1011 kW ·hC.电能表工作时的电流不应超过标定电流40 AD.电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2 kW ·h7、图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。

2023年九年级物理全册第十八章《电功率》单元试题卷一、单选题1．一阻值为60Ω的电热丝接在电源上，通过它的电流为2A，通电1min产生的热量为（）A．1.44×104J B．7.2×103J C．3.6×103J D．1.2×102J2．在国际单位制中，电功的单位是（）A．瓦特B．焦耳C．安培D．千克3．“5A”的电流最可能是下列哪个用电器工作时的电流A．家用电冰箱B．家用空调器C．普通计算器D．普通的白炽灯4．图甲电路中，电源电压为6V且保持不变，闭合开关S，滑片P从A端移动到B端的过程中，电流表示数I与电压表示数U的关系图象如图乙所示，下列判断中正确的是（）A．R1两端电压的最小值为1VB．电路总功率最大时，电路中的电流为0.1AC．R2的最大阻值为60ΩD．电路总功率最小时，R2的电功率为0.6W5．如图所示，电源电压恒定，灯丝电阻不变，闭合开关，变阻器的滑片在移动过程中，要求各表示数均不超过所选量程，灯泡电压不超过额定值。

下列说法正确的是()A．滑片向右滑动时，电压表和电流表示数均变小B．电路的总功率最大值为10.8WC．小灯泡功率最小值为1.5WD．变阻器允许调节的范围是24～60Ω6．分别标有“6V6W”和“6V3W”的甲、乙两只灯泡，经实验测得其I﹣U特性曲线如右图所示．现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1A时，两只灯泡消耗的总功率是（）A．3W B．4W C．4.5W D．6W7．如图是一种测定油箱内油量的装置模型，电源电压为3V，定值电阻R0的阻值为10Ω，滑动变阻器R 的规格为“20Ω1A”，在保证电路安全的前提下，下列说法正确的是（）A．若油量表是用甲表改装的，则油面越高其读数越大B．图中的杠杆就其使用目的而言，属于等臂杠杆C．加油过程中，乙表示数的数值最大变化范围为0.1～0.3AD．加油过程中，电路消耗的最大功率与最小功率之比为2：18．一只电炉标有“220V1000W”字样，若将它接在家庭电路中，通电10min，则（）A．通过电炉的电流为2A B．电炉产生热量为10000JC．电流通过电炉做功为6000J D．电炉的电阻为48.4Ω9．如图所示，电源电压为6V，R1=1.5Ω，R2的最大阻值为6Ω，闭合开关S，在变阻器滑片P从A端滑到B端的过程中，电路中的诸多物理量发生了变化．图A、B、C、D所示的四组物理量关系的图象中，正确的是（）A．A图横轴表示电流表示数，纵轴表示电压表示数B．B图横轴表示电流表示数，纵轴表示定值电阻R1的电功率C．C图横轴表示电阻器接入电路的电阻，纵轴表示电阻器的功率与电路总功率的比值D．D图横轴表示电压表示数，纵轴表示变阻器R2的电功率10．如图所示，电源电压恒为7V，电压表量程为0～3V，电流表量程为0～0.6A，滑动变阻器的规格为“20Ω1A”，灯泡标有“6V3W”字样．闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，下列说法符合题意的是（）A．电压表示数变化范围2V～3VB．电流表示数变化范围0.2A～0.5AC．滑动变阻器连入电路的阻值变化范围2Ω～9ΩD．该电路的最大功率为4.2W二、填空题11．白炽灯是根据电流的效应工作的。

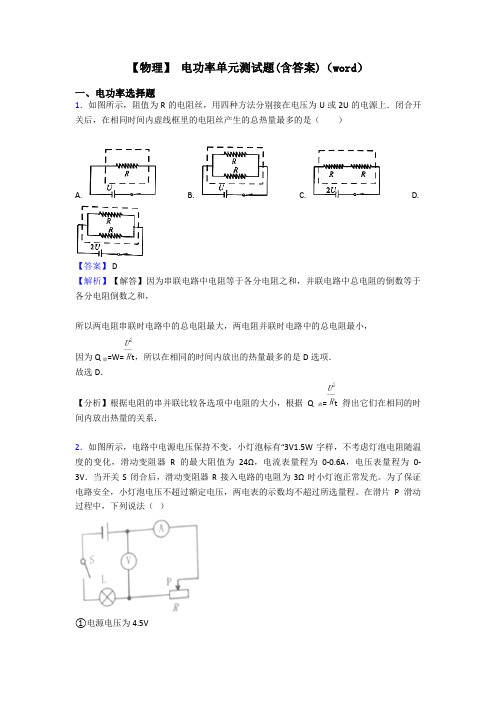

【物理】电功率单元测试题(含答案)（word）一、电功率选择题1．如图所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上．闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最多的是（）A. B. C. D.【答案】 D【解析】【解答】因为串联电路中电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以两电阻串联时电路中的总电阻最大，两电阻并联时电路中的总电阻最小，因为Q放=W=t，所以在相同的时间内放出的热量最多的是D选项．故选D．【分析】根据电阻的串并联比较各选项中电阻的大小，根据Q放=t得出它们在相同的时间内放出热量的关系．2．如图所示，电路中电源电压保持不变，小灯泡标有“3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为0-3V．当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。

为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。

在滑片P滑动过程中，下列说法（）①电源电压为4.5V②变阻器接入电路的阻值范围是3Ω-12Ω③小灯泡的最小功率为0.135W④电路的最大功率2.25WA. 只有正确B. 只有正确C. 只有正确D. 都正确【答案】 C【解析】【解答】解：由图知，灯泡和滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；（1）由P= 可得灯泡的电阻：R L= = =6Ω，由P=UI可得，灯泡正常发光时通过的电流：I额= = =0.5A，由题知，当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时，小灯泡正常发光，由欧姆定律和电阻的串联可得电源电压：U=I额R串=I额×（R+R L）=0.5A×（3Ω+6Ω）=4.5V；故①正确；（2）因串联电路中电流处处相等，且电流表量程为0-0.6A，灯泡的额定电流为0.5A，所以为了保证电路中各元件安全工作，电路中的最大电流I最大=I额=0.5A，电路中的总电阻：R最小= = =9Ω，滑动变阻器连入电路中的最小阻值：R最小=R总-R L=9Ω-6Ω=3Ω，由于电压表量程为0-3V，当电压表的示数最大为U滑′=3V时，滑动变阻器接入电路的电阻最大；此时灯泡两端的电压为：U L′=U-U滑′=4.5V-3V=1.5V，此时电路的电流为：I最小= = =0.25A，滑动变阻器接入电路的最大阻值：R最大= = =12Ω，所以为保护电路，变阻器接入电路的阻值范围是3Ω-12Ω；故②正确；（3）小灯泡的最小功率：P L最小=I最小2R L=（0.25A）2×6Ω=0.375W；故③错误；（4）电路的最大功率：P最大=UI最大=4.5V×0.5A=2.25W，故④正确。

电功率测试题及答案1. 电功率的单位是什么？A. 瓦特B. 焦耳C. 伏特D. 安培答案：A2. 以下哪种情况下，电功率会发生变化？A. 电压不变，电流增加B. 电流不变，电压增加C. 电压和电流都不变D. 电压和电流都减少答案：A3. 电功率的计算公式是什么？A. P = V^2 / RB. P = V * IC. P = I^2 * RD. P = V / I答案：B4. 在纯电阻电路中，电功率与电阻的关系是什么？A. 电功率与电阻成正比B. 电功率与电阻成反比C. 电功率与电阻无关D. 电功率与电阻的平方成正比答案：B5. 一个电阻为10欧姆的电阻器，通过它的电流为2安培，那么它的电功率是多少？A. 20瓦特B. 40瓦特C. 100瓦特D. 200瓦特答案：B6. 电功率的国际单位制单位是什么？A. 瓦特B. 千瓦C. 兆瓦D. 焦耳答案：A7. 如果一个电器的功率为1000瓦特，那么它在1小时内消耗的电能是多少？A. 1000焦耳B. 1000千瓦时C. 3600000焦耳D. 3600千瓦时答案：C8. 电功率与电压和电流的关系是什么？A. 电功率等于电压与电流的乘积B. 电功率等于电压与电流的差C. 电功率等于电压与电流的比值D. 电功率等于电压与电流的平方和答案：A9. 在并联电路中，总电功率与各支路电功率的关系是什么？A. 总电功率等于各支路电功率之和B. 总电功率等于各支路电功率之差C. 总电功率等于各支路电功率的乘积D. 总电功率等于各支路电功率的平方和答案：A10. 一个电器的功率为100瓦特，如果它的电压为220伏特，那么通过它的电流是多少？A. 0.5安培B. 0.45安培C. 0.4安培D. 0.3安培答案：C结束语：以上是电功率测试题及答案，希望能够帮助大家更好地理解和掌握电功率的相关知识。

一、选择题（36分）1、下列说法中不正确的是（）A．电流做功的过程是电能转化为其他形式能的过程B．做功多的电器消耗的电能多C．电功率大的用电器消耗的电能多D．电功率是表示电流做功的快慢2、如图8—2所示的电路中，电源电压保持不变，闭合开关S后，则R1消耗的功率将（）A．增大B．减少C．不变D．无法确定3、两导体电阻之比为3：2，通过的电流之比为1：4，则在相同时间内产生的热量之比为（）A．3：32 B．3：2 C．6：1 D．32：34、电炉丝断了，截去原长的1/4，仍接在原来的电源上，则此时的功率是原来的（）A．4倍B．1/4倍C．4/3倍D．3/4倍5、L1与L2是额定功率相同的两只灯泡，它们额定电压U1>U2，则下列说法中正确的是（）A．并联时，L2消耗功率大B．串联时，L2消耗功率大C．两灯丝电阻R1<R2 D．正常发光时，L2中的电流小6、某电动机接在电压为220V的电路中工作时，通过的电流为4A，如果电动机线圈电阻为4Ω，则每分钟产生的热量为（）A．52800焦B．3840焦C．4800焦D．14080焦7、发现有人触电，应该立即采取的措施是（）A．用手将触电者拉离电源B．拨打“110”报警电话C．大声呼救D．用干木棒将电线从触电者身上拨开或设法切断电源8、不应用潮湿的手去拨动开关，是因为（）A．开关外壳带电B．开关与潮湿的手都是导体C．开关漏电D．会引起触电危险9、下列判断中正确的是）A．根据P=I2R可知，电阻越大，电功率也越大B．根据P=RU2可知，电阻越大，电功率反而越小C．根据P=UI可知，同一导体两端的电压越小，电功率也越小D．根据P=tW可知，电流做功越多，电功率也越大10、两只灯泡串联在电路中，其中一只灯亮，另一只不亮，原因可能是（）A．两只灯泡相比较，流过不亮的灯泡的电流较小B．不亮的灯泡的灯丝断了C．两只灯泡相比较，亮的灯泡电阻太小D．两只灯泡相比较，不亮的灯泡电阻太小11、额定电压相同的甲、乙两盏电灯，其额定功率之比为5：3，如果将它们串联接入电压与额定电压相同的电路中，下列叙述正确的是（）A．两灯实际消耗功率之比为5:3 B．两灯都能正常发光C．两灯实际通过电流之比为3:5 D．两灯实际电压之比为3:512、某家庭电路中的总保险是按规定安装的，但保险丝有时烧断，有时又烧不断，产生这种情况的原因可能是（）A．电路有断路情况B．有一只灯泡内灯丝断了C．开关接触不良D．有一个灯头两根导线有时发生短路二、填空题（22分）13、电流做功的过程，实际上就是_______能转化为_______能的过程。

《电功率》单元测试卷一、单项选择题（每小题3分，共24分）1、在国际单位制中，电功率的单位是A ．焦耳B ．安培C ．瓦特D ．库仑2、下列说法正确的是（ ）A.电流通过导体消耗的电能越多，电功率越大B.电功率小的用电器消耗的电能少C.1S 内电流通过用电器做功越多，电功率越大D.电能表是测量电功率的仪表3、在如图1的电路中，R 1是定值电阻，电源电压保持不变。

闭合开关S ，当滑动变阻器滑片P 向右滑动时，下列现象中会发生的是（ ）A.电流表、电压表的示数都变小B ．电流表示数变小，电压表示数不变C ．电路消耗的总功率增加D ．R 1消耗的电功率减小4、小吴家的电能表5月1日的读数如图2甲，6月1日的读数如图2乙，若电价为0.5元/度，则小吴家5月份的应交电费是（ ）A.33.95元B.27.75元C.30.62元D.277.5元5、有三盏白炽灯，甲标有“PZ220—15”，乙标有“PZ220—40”，丙标有“PZ220—100”，将它们接在家庭电路中，正常工作时的发光情况是（ ）A ．甲灯最亮B ．乙灯最亮C ．丙灯最亮D ．一样亮6、用电器工作时将电能转化为其他形式的能。

现有白炽灯、电扇、电视机各一个，规格均为“220V 、60W ”。

若将它们同时接人家庭电路中，在相同的时间内，转化的内能最多的是（ ）A ．白炽灯B ．电扇C ．电视机D ．一样多7、用电热丝烧水，当电压为U ，t 秒内可将水烧开，如果电压降为原来的一半，则烧开同样的水所需时间为（ ）A.t/2B.4t C .2t D.t/48、 甲、乙两只普通照明灯泡的铭牌如图3所示，下列说法中正确的是( )图1 S V R 1 R 2 P A 图2A. 甲灯的实际功率一定是25WB. 将乙灯接入110V 电路中，它的实际功率为50WC. 两灯均正常发光时，乙灯消耗的电能较多D. 两灯均正常发光时，甲灯灯丝电阻较大二、填空题（每空2分，共40分，请将正确答案填写在题中横线上） 9、电功率是表示 的物理量，一电动机在1min 内做功6000J电功，它的电功率是 。

《第18章电功率》单元检测试卷（一）时间：90分钟满分：100分班级：__________ 姓名：__________ 得分：__________一、选择题(本卷共16小题，每小题3分，共48分)1.电功的国际单位是（）A.伏特（V）B.安培（A）C.焦耳（J）D.瓦特（W）2.利用电流热效应工作的用电器是（）A.电风扇B.电脑C.电冰箱D.电水壶3.如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是（）A.灯泡L变亮，电流表示数变大B.灯泡L变暗，电流表示数变小C.灯泡L变亮，电流表示数变小D.灯泡L变暗，电流表示数变大4.1度电可供25 W的灯泡正常发光的时间是（）A.4 hB.25 hC.15 hD.40 h5.甲用电器标着“220V，60W”，乙用电器上标着“220V，15W”，它们都在额定电压下工作，则下列判断中正确的是（）A.甲用电器做功一定多B.甲用电器做功一定快C.完成相同的功，甲用电器所用的时间一定多D.相同时间内，甲用电器完成的功一定少6.灯的亮暗程度决定于灯的（）A.实际电流B.实际电压C.实际功率D.额定功率7.小红同学家的电冰箱正常工作时电流大约是1 A，则它正常工作10 h所消耗的电能是（）A.2200 JB.1.32×105 JC.7.92×105 JD.7.92×106 J8.秋雨同学在厨房帮妈妈做饭时，观察到的一些现象并用物理知识解释不正确的是（）A.磨刀，是为了增大压力B.高压锅做饭熟的快，是因为锅内气压增大沸点升高C.电饭锅做饭时，把电能转化成内能D.冰箱里取出来的水果表面会有小水珠，是液化现象9.某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A.闭合开关前，滑片P应滑到B端B.闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C.当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D.由实验还可得知，小灯泡的实际功率越大，小灯泡越亮10.小王家的电能表上标着“600revs/(kW•h)”，他用这个电能表来测量某用电器的功率．他把家中的其它用电器都与电源断开，仅让这个用电器工作，5min内电能表的转盘转了30转．则该用电器的额定功率是（）A.0.01kWB.0.06kWC.0.1kWD.0.6kW11.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（）A.U甲＜U乙，Q甲＜Q乙B.U甲＜U乙，Q甲＞Q乙C.U甲＝U乙，Q甲＝Q乙D.U甲＞U乙，Q甲＜Q乙12.甲、乙两个电热器的电阻之比为5 :4，通过的电流之比为2 :1，通电时间之比为1 :2，则电流通过甲、乙两个电热器产生的热量之比为（）A.5∶2B.5∶4C.2∶5D.10∶113.小明“测量小灯泡的电功率”，根据如图所示的电路图连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但超出量程，则产生这一现象的原因可能是（）A.小灯泡发生了断路B.小灯泡发生短路C.滑动变阻器发生了短路D.滑动变阻器的滑片接触不良14.小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是（）A.总功率B.总电流C.总电压D.总电阻15.如图所示电路中，已知R1 ＞R2，闭合开关S后（）A.电流通过R1、R2产生的热量Q1 Q2B.通过R1、R2的电流I1 ＞I2C.R1、R2两端的电压U1 ＞U2D.R1、R2消耗的电功率P1 ＞P216.某同学利用图甲所示的电路测量小灯泡的电功率．电路中电源电压保持4.5 V不变，灯泡上标有“3V，1W”字样．闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示．下列说法错误的是（）A.灯泡的额定功率为1 WB.灯泡正常发光时的电阻为9 ΩC.灯泡的实际功率为0.64 WD.此时灯泡和滑动变阻器的阻值之比为8∶7二、填空题(本大题共4小题，每空1分，共8分)17.小明4月底观察到自己家里的电能表如图所示，当地5月底再观察时，发现电能表示数为，则他家5月份消耗的电能为 kW • h，小明通过查阅资料了解到，电能表上的电流规格“10(40)A”中“10A”表示基本电流，它是确定电能表有关特性的电流值，“(40)A”是电能表能满足测量准确要求，且能长期正常运行的最大电流值，则他家里同时工作的用电器总功率不宜超过 W．18.一台线圈电阻为0.3 Ω电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2 min内电流产生的热量是 J，转化成的机械能是 J．19.如图所示，电源电压恒定，小电灯L标有“3V 0.6W”字样，R为定值电阻，闭合S，断开S1，小电灯正常发光；若再闭合S1，发现电流表示数变化了0.3A，则R的阻值为Ω，此时小电灯L和电阻R消耗的功率之比是．20.如图电路中，灯泡的规格为“6V 2W”，闭合开关，灯泡正常发光，当滑动变阻器的滑片向右滑动时，此时电流表的示数 (选填“变大”、“变小”或“不变”)．电源电压为 V．三、作图题(本大题共2小题，共6分)21.在电路中的○内填上适当的电表符号，使R1、R2并联连接．22.在图中，有两根导线尚未接入电路，请用笔画线代替导线补上．补上后要求：闭合电键，当滑动变阻器的滑片P向右移时，电压表和电流表示数均变大．四、实验与探究题(本大题共2小题，共14分)23.用如图所示的实验装置探究“电流相同时，通过导体产生的热量与电阻大小的关系”(图中甲、乙是完全相同的密闭容器，实验前，A、B两“U”形管内液面是相平的)．(1)请你用笔画线代替导线，将电路连接完整．(2)电流产生的热量不易直接测量，因此，在实验中是通过观察“U”形管中液面的来显示甲、乙容器内空气温度的变化．通过对比观察，你认为(选填“甲”或“乙”)容器中的电阻产生的热量多．由此可知：在电流相同、通电时间相同的情况下，越大，电流产生的热量越多．(3)当密闭容器中的空气温度升高时，空气的内能将会(选填“变大”、“变小”或“不变”)．(4)根据你得出的结论，简要解释：电炉工作时，电炉丝热得发红，而与电炉丝连接的导线却几乎不发热，这是为什么？．24.小明设计了如图甲所示的电路图，用来测定额定电压为“2.5伏”的小灯泡的电功率．各元件都完好，电源电压保持不变.(1)小明将各元件连接成如图乙所示的电路，请指出其中的错误：．(2)电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到时，表明小灯泡正常发光，并记录电流表的示数．(3)为了进一步探究小灯泡的亮度与实际电功率的关系，小明继续调节滑动变阻器的滑片，并记录数据如下表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为瓦．五、计算题(本大题共2小题，共12分)25.一台电风扇正常工作时，电机两端的电压为220 V，线圈电阻为1.5 Ω，通过线圈的电流为0.2 A，这台电扇正常工作1 min 消耗多少J的电功？产生多少J的热量？26.如图所示电路中，电源电压恒定不变，R为定值电阻，小灯泡L上标有“6V 3W”字样(不考虑小灯泡阻值的变化) ．(1)当S1、S3闭合，S2断开时，小灯泡L正常发光，电流表示数为0.6A，求电源电压和电阻R的阻值；(2)当S2闭合，S1、S3断开时，求小灯泡L工作1 min所消耗的电能．参考答案一、选择题1.C2.D3.A4.D5.B6.C7.D8.A9.B10.D 11.A 12.A 13.B 14.D 15.A 16.C二、填空题17.【答案】150；8800 18.【答案】9；71119.【答案】10；2 : 3 20.【答案】变小；6三、作图题21. 22.四、实验与探究题23.(1)(2)高度差；乙；电阻(3)变大(4)电炉丝与导线是串联的，电流和通电时间相等，电炉丝的电阻较大，产生的热量较多，而导线的电阻极小，所以几乎不发热．24.(1)电流表没有与小灯泡串联，电压表没有与小灯泡并联(2)电压表的示数为2.5V(3)0.98五、计算题25.【答案】2640 ；3.626.【答案】(1)6 V ；60 Ω (2)5 J《第18章电功率》单元检测试卷（二）时间：90分钟满分：100分班级：__________ 姓名：__________ 得分：__________一、选择题（每题3分，共36分）1．电能表是家庭电路中测量下列哪个物理量的仪表（）A．电功率 B．电能 C．电阻 D．电压2.有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是（）A．乙灯比甲灯更亮 B．甲灯比乙灯更亮C．两盏灯一样亮 D．无法判定哪盏灯更亮3.小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3 KW·h，这个用电器可能是（）A．空调器 B．电冰箱 C．电视机 D．收音机4．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如下图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5W C．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W5．把标有“6v 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则（）A、两灯一样亮B、L1比L2亮 C、11比L2暗 D、两灯都能正常发光6．家用电能表的盘面上，标有3000R/kwh的字样，当接入一个用电器正常工作时，1min 内电能表的转盘转了15转，则该电器消耗的实际功率是（）A、5WB、500WC、300WD、3KW7．如右图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明（）A．灯泡L1的阻值大于灯泡L2的阻值B．灯泡L1的额定功率大于灯泡L2的额定功率C．灯泡L1两端的电压小于灯炮L2两端的电压D．通过灯泡L1的电流大于通过灯炮L2的电流8．用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如右图所示。

电功率单元测试题(含答案)一、电功率选择题1．如图甲所示电路中，电源电压可调，灯L1、L2的额定电压均为6V，L1、L2的I﹣U图象如图乙所示，闭合开关S，逐步调大电源电压至电路允许的最大值，此时（）A. L1正常发光B. 电源电压为12VC. 电路总电阻为30ΩD. 电路总功率为2.4W【答案】D【解析】【解答】解：由图乙可知，两灯泡两端的电压为6V时，通过两灯泡的电流I1=0.6A、I2=0.3A，由电路图可知，两灯泡串联，电流表测电路中的电流，因串联电路中各处的电流相等，所以，电路中允许通过的最大电流I=I2=0.3A，则L2正常发光，故A错误；由图乙可知，L1两端的电压U1′=2V，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=U1′+U2=2V+6V=8V，故B错误；由I= 可得，电路总电阻：R= = ≈26.7Ω，故C错误；电路的总功率：P=UI=8V×0.3A=2.4W，故D正确．故选D．【分析】由图乙可知两灯泡额定电流下的电流，根据串联电路的特点可知电路中的最大电流为两灯泡额定电流中较小的，即额定电流较小的灯泡能正常发光，根据图象读出两灯泡两端的电压，根据串联电路的电压特点求出电源的电压，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出电路的总功率．2．如图所示，电源电压U保持不变。

当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最右端时，电路的总功率为P1，再将滑片滑至最左端，有一只电表的示数变为原来的1/5；当开关S1和S3闭合、S2断开，滑动变阻器的滑片从最右端滑至中点时，R3的功率增大了0.05W，且滑片在中点时，电压表V1的示数为U1；当所有开关闭合，滑动变阻器的滑片在最左端时，电路的总功率为P2，两只电流表示数相差0.3A．已知P1：P2=2：15，下列结论正确的是（）A. P2=5.4WB. U=12VC. U1=6VD. R2=20Ω【答案】A【解析】【解答】解：（1）S2闭合、S1和S3断开，滑片在最右端时，R2、R3串联，V1测R2电压，V2测R2、R3总电压，即电源电压，等效电路如图1所示；滑片滑至最左端时，V1V2都测R2两端电压，等效电路如图2所示：由题意结合图可知，电表V2的示数将发生变化，且U R2＝ U，则R3两端的电压U R3＝ U，所以，根据串联电路的分压规律可得：，即R3＝4R2﹣﹣①；（2）当开关S1和S3闭合、S2断开，滑片位于最右端时R1、R3串联V1测R1电压，V2测总电压，等效电路如图3所示；滑片位于中点时，等效电路如图4所示；当所有开关闭合，滑片在最左端时，R3短路，R、1R2并联，A2测干路电流，A1测R2所在支路的电流，等效电路图如图5所示：由题意知图1中，电路的总功率：P1＝，图5中总功率：P2＝ + ，可得：15P1＝2P2，即15× ＝2×（ + ），解得：R1＝2R2﹣﹣②由题意知图5中两只电流表示数相差0.3A，根据并联电路电流规律，可得图5中，通过R1的电流：I5＝I﹣I4＝0.3A，则＝0.3A，即＝0.6A﹣﹣﹣③,图3中，电路中的电流：I2＝× ×0.6A＝0.1A，图4中，电路中的电流：I3＝× ×0.6A＝0.15A，因图4和图3相比较R3的功率增大了0.05W，所以，由P＝I2R可得：P3′﹣P3＝I32× R3﹣I22R3＝（0.15A）2× R3﹣（0.1A）2×R3＝0.05W，解得：R3＝40Ω，代入①②③两式可得：R1＝20Ω，R2＝10Ω，U＝6V，BD不符合题意；图4中，U1＝I3R1＝0.15A×20Ω＝3V，C不符合题意；图5中，P2＝+ + ＝5.4W，A符合题意。

电功率单元测试(含解析)（word）一、电功率选择题1．如图，电路中L1“6V 3W“和L2“6V 6W”两灯泡和滑动变阻器R串联，电源电压恒为12V．下列说法正确的是（）A. 闭合开关S，调节滑动变阻器的滑片P，两灯泡均能正常发光B. 保证两灯泡均不损坏，滑动变阻器R连入电路的最小值为3ΩC. 滑片P从最右端向左移动，使某灯刚好正常发光，则此时另一盏灯的实际功率为1.5W D. 在保证电路安全的情况下，电路总功率最大可达到12W【答案】C【解析】【解答】A、根据P=UI可得，灯泡正常工作的电流分别为：，；由图知，闭合开关S，两灯泡串联，由于串联电路的电流处处相等，所以两灯泡不能都正常发光；A不符合题意；B、由可得，两灯的电阻分别为：，；由于串联电路的电流处处相等，两灯泡正常发光时的最大电流为：I=I1=0.5A，由欧姆定律可得总电阻：；根据串联电路的总电阻等于各分电阻之和可得，R连入电路的最小值： ,B不符合题意；C、滑片P从最右端向左移动，使某灯刚好正常发光，则正常发光的是电流较小的一个灯泡L1，所以另一盏灯的实际功率：，C符合题意；D、在保证电路安全的情况下，电路中的最大电流I=I1=0.5A，则整个电路的最大功率：，D不符合题意。

故答案为：C。

【分析】根据公式P=UI先计算出两灯正常发光时的电流，两灯串联后，正常发光的是电流较小的一个，再利用公式R=求出两灯的电阻；由于正常发光的是电流较小的一个，则根据P=I2R求出另一盏灯的实际功率；在保证电路安全的情况下，电路中的电流达到正常发光时电流较小的灯泡的电流即为电路可达到的电流，利用P=UI即可求出最大功率.正确的判断电路的最大电流是关键.2．小明对教室中一些物理量的估测，合理的是（）A. 黑板擦受到的重力约为100NB. 课桌的高度约为80cmC. 教室内一盏日光灯的功率约为1000WD. 教室内感觉比较舒适的温度约为37℃【答案】 B【解析】【解答】解：A、黑板擦受到的重力约为1N，所以A不符合实际情况；B、课桌的高度约为80cm，所以B符合实际情况；C、教室内日光灯正常发光时的电流在0.2A左右，额定功率大约为P=UI=220V×0.2A=44W 左右．所以C不符合实际情况；D、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，所以D不符合实际情况．故选B．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．估测是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用．3．下列家用电器中，利用电流热效应工作的是（）A. 抽油烟机B. 电视机C. 电饭锅D. 电风扇【答案】C【解析】【解答】解：抽油烟机、电风扇、主要是把电能转化为机械能，电视机主要是把电能转化为声能和光能，只有电饭锅是把电能转化为内能，是利用电流的热效应．故ABD 不符合题意，C符合题意．故选C．【分析】电流的热效应就是把电能转化为内能．4．如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。

最新电功率单元测试题(含答案)一、电功率选择题1．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R3。

小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关。

下列说法正确的是（）A. 此实验在探究电热Q与电阻R是否有关B. 通过R1的电流和通过R2的电流大小相等C. 电阻R1两端的电压和R2两端的电压相等D. 通电后，A管的液面将会比B管的液面高【答案】 D【解析】【解答】由图知，R2与R3并联后再与R1串联，R1处于干路上，根据并联电路的电流特点知，通过R1的电流大于通过R2的电流，而R1=R2，可见，该实验探究的是电热Q与电流是否有关，A、B均错误；又根据U=IR知，R1两端的电压大于R2两端的电压，C 不符合题意；通电后，由于置于密闭空气中的电阻丝R1=R2，而通过R1的电流大于通过R2的电流，由Q=I2Rt知，左容器中空气吸热较多，内能增大较多，温度较高，所以A管的液面将会比B管的液面高，D符合题意。

故答案为：D【分析】探究热量与电流及电阻的关系，要求能正确分析电路，掌握串并联电路的特点，并灵活应用焦耳定律根据控制变量法（通过电阻的电流不同，比较相同通电时间内两支温度计示数变化情况，可探究电流产生的热量与电流是否有关）及转换法（探究影响电热的因素时，通过液体吸热的多少反应电阻丝产生的热量）分析解答.2．如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）A. 电压表示数变小，灯L变亮B. 电压表示数变小，灯L变暗C. 电压表示数变大，灯L变亮D. 电压表示数变大，灯L变暗【答案】D【解析】【解答】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P向右滑动时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，由可知，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由可知，灯泡的实际功率变小，灯泡L变暗，AC不符合题意；因串联电路中总电压等于各分电压之和，所以，滑动变阻器R两端的电压变大，即电压表的示数变大，B不符合题意、D符合题意。
