补充作业题11.在某化工控制系统中，设定值按预先设定程序变化的控制系统称为（ C ）。
（a）定值控制系统；（b）随动控制系统；（c）程序控制系统2.在控制系统方块图中，控制器的给定值为x，输入的测量值为z，如果该控制系统为负反馈系统，则偏差值e为( B )。
（a）e=x+z；（b）e=x-z；（c）e=-z；（d）-x；3.化工自动控制中，理想的调节系统过渡过程是（b）（a）被调参数非周期性衰减过程；（b）被调参数周期性衰减振荡过程；（c）被调参数等幅振荡过程；（d）被调参数发散振荡过程4.描述被控对象特性的参数有放大系数K、时间常数T，滞后时间τ，下列说法正确的是（a）（a）K具有静态特性，T具有动态特性；（b）K具有动态特性，T具有静态特性；（c）K和T都具有静态特性；（d）K和T都具有动态特性。
5.描述被控对象特性的时间常数T理解中，下列说法正确的是（ a ）：（a）对象受到阶跃输入作用后，被调参数达到新稳定态的63.2％所需要的时间（b）对象受到阶跃输入作用后，被调参数达到新稳定态的36.8％所需要的时间（c）对象受到阶跃输入作用后，被调参数达到新稳定态的50％所需要的时间（d）对象受到阶跃输入作用后，被调参数达到新稳定态的95％所需要的时间6.对于描述被控对象特性的时间常数T，正确的理解是：对象受到阶跃干扰后，假如被控变量（a）（a）保持初始速度变化，达到新稳定态所需要的时间就是时间常数T。
（b）保持平均速度变化，达到新稳定态所需要的时间就是时间常数T。
（C）保持终了速度变化，达到新稳定态所需要的时间就是时间常数T。
（d）与达到新稳定态的时间无关。
7.压力表的测量上下限范围是0－10MPa，校对压力表时，在标准压力表读数5MPa时，发现被校对压力表的正行程读数4.9MPa、而反行程读数5.1MPa，则压力表的变差为（a）（a）0.2 MPa；（b）0.1MPa；（c）4％；（d）1％8.圆形指针压力表的测量上下限范围是0－10MPa，测量时发现压力变化小于0.01MPa时，压力表指针不移动，压力变化等于或大于0.01MPa时，指针头开始移动，则该压力表的灵敏限是（ b ）（a）1MPa；（b）0.01 MPa；（c）10％，(d )1%9.热电偶分度表中热电势数值是在冷端温度为（ a ）时的输出电势。
化工设备机械基础期末复习题一、选择题（共75题）：1、在一定条件下使化工原料（物料、介质）发生化学和物理变化，进而得到所需要的新物质（产品）的生产过程，称为：（）A：化学工业B：化工生产C：过程工业2、机械工作时不运动，依靠特定的机械结构等条件，让物料通过机械内部自动完成工作任务的，称为：（）A：化工设备B：化工机械C：化工机器3、化工容器中主要用于完成介质的热量交换的是：（）A：反应压力容器B：分离类容器C：换热压力容器4、某一化工容器的设计压力为5MPa，那么该容器属于：（）A：低压压力容器B：中压压力容器C：高压压力容器5、以下属于列管式换热器组成部件的是：（）A：管板B：塔盘C：燃烧器6、固定管板式换热器最大的缺点是会产生很大的：（）A：温差应力B：流体阻力C：温差轴向力7、列管式换热器中，管子与管板为活动连接的是：（）A：固定管板式换热器B：浮头式换热器C：U形管式换热器8、为了避免壳程流体对换热管产生的剧烈冲刷，延长换热管的使用寿命，我们应在壳程流体入口处设置：（）A：设备法兰B：安全附件C：缓冲挡板与接管9、列管式换热器中，折流板与支持板的固定主要是通过（）来实现：A：拉杆和定距管B：导流筒C：填料函10、板式塔总体结构分为塔顶、塔体和群座部分，其中塔顶部分主要功能是：（）A：固液分离B：气液分离C：液体再分布11、板式塔总体结构分为塔顶、塔体和群座部分，其中塔体部分主要结构元件是：（）A：泡罩B：浮阀C：塔盘12、浮阀塔中最常用的F-1型浮阀，其避免浮阀与塔板粘黏的装置是：（）A：阀腿B：降液管C：定距片13、填料塔所用的填料分为实体填料和网体填料两大类，以下属于网体填料的是：（）A：拉西环B：鲍尔环C：鞍形网14、填料塔所用的填料分为实体填料和网体填料两大类，以下属于实体填料的是：（）A：波纹板B：阶梯环C：鞍形网15、搅拌反应釜为了使参加反应的各种物料混合均匀、接触良好，以加速反应进行和便于反应控制，我们需要设置：（）A：传热装置B：搅拌装置C：轴封装置16、搅拌反应釜为了使釜体内温度控制在反应所需的范围内，我们需要设置：（）A：传热装置B：搅拌装置C：轴封装置17、搅拌反应釜为了保持设备内的压力（或真空度），防止反应物料逸出和杂质的渗入，我们需要设置：（）A：传热装置B：搅拌装置C：轴封装置18、（）是使细颗粒状的固体物料装填在一个垂直的圆筒形容器的多孔板上，气体通过多孔板向上通过颗粒层，足够大的气速使固体颗粒浮起呈沸腾状态，以达到均匀反应。
化工设备机械基础习题答案【篇一：化工设备机械基础作业答案】txt>二、填空题1、钢板卷制的筒体和成型封头的公称直径是指它们的（内）径。
2、无缝钢管做筒体时，其公称直径是指它们的（外）径。
第三章内压薄壁容器的应力分析一、名词解释a组：⒈薄壁容器：容器的壁厚与其最大截面圆的内径之比小于0.1的容器。
⒋薄膜理论：薄膜应力是只有拉压正应力没有弯曲正应力的一种两向应力状态，也称为无力矩理论。
⒌第一曲率半径：中间面上任一点m处经线的曲率半径。
⒍小位移假设：壳体受力以后，各点位移都远小于壁厚。
⒎区域平衡方程式：计算回转壳体在任意纬线上径向应力的公式。
⒏边缘应力：内压圆筒壁上的弯曲应力及连接边缘区的变形与应力。
⒐边缘应力的自限性：当边缘处的局部材料发生屈服进入塑性变形阶段时，弹性约束开始缓解，原来不同的薄膜变形便趋于协调，边缘应力就自动限制。
二、判断题（对者画√，错着画╳）a组：1. 下列直立薄壁容器，受均匀气体内压力作用，哪些能用薄膜理论求解壁内应力？哪些不能？（2）横截面为圆的轴对称柱壳。
（√）（4）横截面为圆的椭球壳。
（√）（6）横截面为圆的锥形壳。
（√）3. 薄壁回转壳体中任一点，只要该点的两个曲率半径r?r，则该点的两向应力?m???。
（√）5. 按无力矩理论求得的应力称为薄膜应力，薄膜应力是沿壁厚均匀分布的。
（√）b组：1. 卧式圆筒形容器，其内介质压力，只充满液体，因为圆筒内液体静载荷不是沿轴线对称分布的，所以不能用薄膜理论应力公式求解。
（√）2. 由于圆锥形容器锥顶部分应力最小，所以开空宜在锥顶部分。
（√）123. 凡薄壁壳体，只要其几何形状和所受载荷对称于旋转轴，则壳体上任何一点用薄膜理论应力4. 椭球壳的长，短轴之比a/b越小，其形状越接近球壳，其应力分布也就越趋于均匀。
（√）5. 因为从受力分析角度来说，半球形封头最好，所以不论在任何情况下，都必须首先考虑采用第四章内压薄壁圆筒与封头的强度设计二、填空题a组：1. 有一容器,其最高气体工作压力为1.6mpa,无液体静压作用,工作温度≤150℃且装有安全阀,试确定该容器的设计压力p=(1.76)mpa;计算压力pc=( 1.76 )mpa;水压试验压力pt=(2.2)mpa.2. 有一带夹套的反应釜,釜内为真空,夹套内的工作压力为0.5mpa,工作温度200℃,试确定:(1)釜体的计算压力(外压)pc=( -0.6 )mpa;釜体水压试验压力pt=( 0.75 )mpa.(2)夹套的计算压力(内压)pc=( 0.5 )mpa;夹套的水压试验压力pt=( 0.625 )mpa.0.5mpa,工作温度≤100℃,试确定该容器的设计压力p=( 0.5 )mpa;计算压力pc=( 0.617 )mpa;水压试验压力pt=(0.625)mpa.4. 标准碟形封头之球面部分内径ri=( 0.9 )di;过渡圆弧部分之半径r=( 0.17 )di.5. 承受均匀压力的圆平板,若周边固定,则最大应力是(径向)弯曲应力,且最大应力在圆平板的(边缘 )处;若周边简支,最大应力是( 径向 )和( 切向)弯曲应力,且最大应力在圆平板的( 中心)处.6. 凹面受压的椭圆形封头,其有效厚度se不论理论计算值怎样小,当k≤1时,其值应小于封头内直径的( 0.15)%;k1时,se应不小于封头内直径的( 0.3)%.7. 对于碳钢和低合金钢制的容器,考虑其刚性需要,其最小壁厚smin=( 3)mm;对于高合金钢制容器,其最小壁厚smin=(2 )mm.8. 对碳钢,16mnr,15mnnbr和正火的15mnvr钢板制容器,液压试验时,液体温度不得低于( 5) ℃,其他低合金钢制容器(不包括低温容器),液压试验时,液体温度不得低于( 15) ℃.容器已经”失效”. ( √ )3. 安全系数是一个不断发展变化的数据,按照科学技术发展的总趋势,安全系数将逐渐变小.( √ )力状态,在建立强度条件时,必须借助于强度理论将其转换成相当于单向拉伸应力状态的相当应力. ( √ ）四、工程应用题a组：1、有一dn2000mm的内压薄壁圆筒,壁厚sn=22mm,承受的最大气体工作压力pw=2mpa,容器上【解】（1）确定参数：pw =2mpa; pc=1.1pw =2.2mpa（装有安全阀）;di= dn=2000mm( 钢板卷制); sn =22mm; se = sn -c=20mm （2）最大工作应力：?t?p(d?s)2.2?(2000?20)??111.1mpa 2se2?20se = sn -c=20mm.（2）最大工作压力：球形容器.[p]w4[?]t?se4?147?1.0?20???1.17mpa di?se10000?203、某化工厂反应釜,内径为1600mm,工作温度为5℃~105℃,工作压力为1.6mpa,釜体材料选用0cr18ni9ti。
化工设备机械基础试题库一、填空力学基础部分1．在外力的作用下,杆件可产生变形的基本形式为轴向拉、压、剪切、扭转、弯曲。
2．就所受外力而言,受剪切直杆与受弯的梁二者之间的区别是受剪横向外力作用线相距很近、受弯横向外力作用线相距很远。
3．从工程意义上讲,材料的破坏可分为二类,一类是脆性断裂破坏,应采用第一或二强度理论解释其破坏原因；另一类是屈服流动破坏,应采用第三或四强度理论解释其破坏原因。
4．碳钢和铸铁都是铁塑性材料；而铸铁是典型的脆性材料。
和碳组成的合金,但是它们却有非常明显的性能差别,低碳钢是典型的5．碳钢和铸铁都是铁和碳组成的合金。
一般来说,对钢材性能有害的元素是硫和磷,其有害作用主要表现在硫使钢材发生热脆,磷使钢材发生冷脆。
6．碳钢和铸铁中的主要化学元素除铁外还有碳 2.11% 时为碳钢；如果组成的合金中碳含量大于2.11% 时为铸铁。
,如果组成的合金中碳含量小于7．就钢材的含碳量而言,制造压力容器用钢与制造机器零件用钢的主要区别是制造容器用低碳钢,而制造机器零件用中碳钢。
其主要原因是低碳钢有良好的塑性与焊接性能,中碳钢可以通过调质提高其综合机械性能。
8．从应力角度看,等壁厚、内径和内压均相同的球形容器比圆筒形容器具有优越性,二者经向应力相同,而周向（环向）2倍。
应力不同,圆筒形容器是球形容器9．受气体内压的锥形壳体,壳体上的薄膜应力随距锥顶经向距离的增大而增大,锥顶处应力为零,最大应力位于锥底处。
10．标准椭圆形封头的长、短半轴之比等于2,这种封头的最大拉应力位于椭圆壳体的顶点处,最大压应力位于壳体的赤道。
11．标准椭圆形封头最大拉应力位于椭圆壳体的顶点处,位于壳体的赤道出现经向的最大压应力,其绝对值与最大拉应力值相等。
12．边缘应力的两个基本特征是局部性,自限性。
13．圆锥壳与圆柱壳的连接点A处圆锥壳的第一主曲率半径为_______,第二主曲率半径为________。
锥顶处B点的第一主曲率半径为__________,第二主曲率半径为_________。
化工设备机械基础试题库（附参考答案）一、单选题（共10题，每题1分，共10分）1、设计一容器，已知计算厚度8.5mm,腐蚀裕量1Omnb钢板负偏差0.3mm,其筒体名义厚度6n=（）mmA、11B、9.8C、10D、9.5正确答案：C2、填料塔中安装在填料层的底部,作用是防止填料穿过其而落下、支承操作时填料层的重量、保证足够的开孔率、使气液两相能自由通过的是（）A、填料的支承装置B、填料C、液体分布器D、填料限位器正确答案：A3、设计一容器，若工作压力为2MPa,若容器顶部装有爆破片，则其计算压力PC=（）MPaoA、2.30B、3.00C、3.25D、3.50正确答案：D4、一内压容器，计算压力为0.85MPa,设计温度为50℃；圆筒内径Di=1200mm,对接焊缝采用双面全熔透焊接接头，并进行局部无损检测；工作介质无毒性，非易燃，但对碳素钢、低合金钢有轻微腐蚀，腐蚀速率K≤0.1mm∕a,设计寿命B=20年。
采用Q235-C作为圆筒材料，钢板厚度为3"16mm时，Q235-C的[o]t=120MPa,查GB/T3274,钢板为7.5~25mm时∖C1=0.8mmo则设计厚度为（）mm。
（注:计算结果小数点后保留两位）A、5.02B、7.02C、5.20D、6.205、有关TSG21《固定式压力容器安全技术监察规程》适用的压力说法正确的是：（）A、工作压力大于IMPaB、工作压力大于等于IMPaC、工作压力大于等于0.IMPaD、工作压力大于0.01MPa正确答案：C6、设计一容器，已知计算厚度8.5mm,腐蚀裕量1.0mm,钢板负偏差0.3mm,其筒体有效厚度δ=（）mmeA、9.8B、10C、9.5D、8.7正确答案：D7、直径较大的板式塔,为便于制造、安装、检修，可将塔盘板分成数块,通过（）送入塔内，装在焊于塔体内壁的塔盘支承件上。
A、接管B、检查孔C、手孔D、人孔正确答案：D8、填料塔中将液相加料及回流液均匀地分布到填料表面的是（）A、填料限位器B、填料的支承装置C、填料D、液体分布器正确答案：D9、常见的管壳式换热器和板式换热器属于以下哪种类型的换热器：（）A、直接接触式换热器B、间壁式换热器C、中间载热体式换热器D、蓄热式换热器10、球壳的中径D为60Omnb壁厚为8ι≡ι其第一曲率半径为（）mm°A、296B、300C、304D、8正确答案：B二、判断题（共90题，每题1分，共90分）1、浮头式换热器中两端管板中只有一端与壳体固定，另一端可相对壳体自由移动，称为浮头。

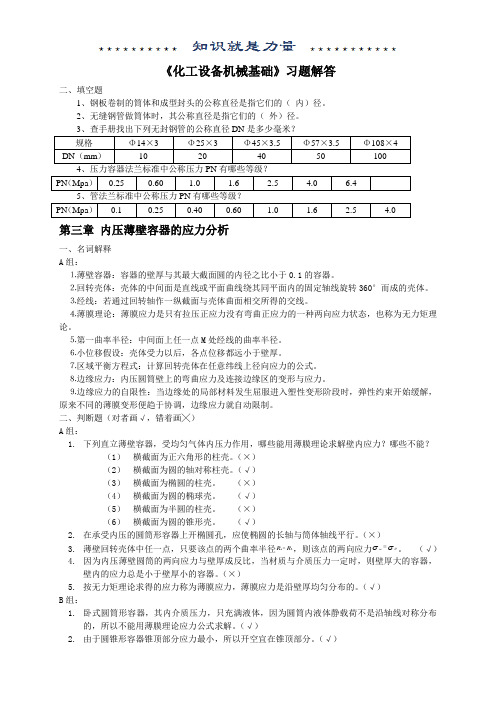

《化工设备机械基础》习题解答二、填空题1、钢板卷制的筒体和成型封头的公称直径是指它们的（ 内）径。
2、无缝钢管做筒体时，其公称直径是指它们的（ 外）径。
规格Φ14×3 Φ25×3 Φ45×3.5 Φ57×3.5 Φ108×4 DN （mm ）10 20 40 50 100 PN （Mpa ）0.25 0.60 1.0 1.6 2.5 4.0 6.4 PN （Mpa ） 0.1 0.25 0.40 0.60 1.0 1.6 2.5 4.0 第三章 内压薄壁容器的应力分析一、名词解释A 组：⒈薄壁容器：容器的壁厚与其最大截面圆的内径之比小于0.1的容器。
⒉回转壳体：壳体的中间面是直线或平面曲线绕其同平面内的固定轴线旋转360°而成的壳体。
⒊经线：若通过回转轴作一纵截面与壳体曲面相交所得的交线。
⒋薄膜理论：薄膜应力是只有拉压正应力没有弯曲正应力的一种两向应力状态，也称为无力矩理论。
⒌第一曲率半径：中间面上任一点M 处经线的曲率半径。
⒍小位移假设：壳体受力以后，各点位移都远小于壁厚。
⒎区域平衡方程式：计算回转壳体在任意纬线上径向应力的公式。
⒏边缘应力：内压圆筒壁上的弯曲应力及连接边缘区的变形与应力。
⒐边缘应力的自限性：当边缘处的局部材料发生屈服进入塑性变形阶段时，弹性约束开始缓解，原来不同的薄膜变形便趋于协调，边缘应力就自动限制。
二、判断题（对者画√，错着画╳）A 组：1. 下列直立薄壁容器，受均匀气体内压力作用，哪些能用薄膜理论求解壁内应力？哪些不能？（1） 横截面为正六角形的柱壳。
（×）（2） 横截面为圆的轴对称柱壳。
（√）（3） 横截面为椭圆的柱壳。
（×）（4） 横截面为圆的椭球壳。
（√）（5） 横截面为半圆的柱壳。
（×）（6） 横截面为圆的锥形壳。
（√）2. 在承受内压的圆筒形容器上开椭圆孔，应使椭圆的长轴与筒体轴线平行。
《化工设备机械基础》习题解答《化工设备机械基础》习题解答第一篇:化工设备材料第一章化工设备材料及其选择一.名词解释A 组:1. 蠕变:在高温时，在一定的应力下，应变随时间而增加的现象。
或者金属在高温和应力的作用下逐渐产生塑性变形的现象。
2. 延伸率:试件受拉力拉断后，总伸长的长度与原始长度之比的百分率。
3. 弹性模数(E) :材料在弹性范围内，应力和应变成正比，即σ=Eε，比例系数E 为弹性模数04. 硬度:金属材料表面上不大的体积内抵抗其他更硬物体压入表面发生变形或破裂的能力。
5. 冲击功与冲击韧性:冲击功是冲击负荷使试样破断所做的功。
冲击韧性是材料在外加动载荷突然袭击时的一种及时和迅速塑性变形的能力。
6. 泊桑比(口):拉伸试验中试件单位横向收缩与单位纵向伸长之比。
对于钢材，二o. 3 07. 耐腐蚀性:金属和合金对周围介质侵蚀(发生化学和电化学作用引起的破坏)的抵抗能力。
8. 抗氧化性:金属和合金抵抗被氧化的能力。
9. 屈服点:金属材料发生屈服现象的应力，即开始出现塑性变形的应力。
它代表材料抵抗产生塑性变形的能力。
10. 抗拉强度:金属材料在受力过程中，从开始加载到发生断裂所能达到的最大应力值。
B 组:1. 镇静钢: 镇静钢在用冶炼时用强脱氧剂Si，Al等完全脱氧脱氧，是脱氧完全的钢。
把FeO 中的氧还原出来，生成Si02 和A1203 0钢镀膜上大下小，浇注后钢液从底部向上，向中心顺序地凝固。
钢键上部形成集中缩孔，内部紧密坚实。
2. 沸腾钢:沸腾钢在冶炼时用弱脱氧剂Mn 脱氧，是脱氧不完全的钢。
其链模上小下大，浇注后钢液在键模中发生自脱氧反应，放出大量CO 气体，造成沸腾现象。
沸腾钢徒中没有缩孔，凝固收缩后气体分散为很多形状不同的气泡，布满全键之中，因而内部结构疏松。
3. 半镇静钢:介于镇静钢和沸腾钢之间，链模也是上小下大，钢链内部结构下半部像沸腾钢，上半部像镇静钢。
4. 低碳钢:含碳量低于0.25% 的碳素钢。
题1图题5图一、填空题（共4小题，每空1分，共计10分）1．一阶梯杆如图所示，AB 段横截面面积为：A 1=100mm 2，BC 段横截面面积为A 2=180mm 2，则AB段杆横截面上的正应力为 80 Mpa ，BC 段杆横截面上的正应力为 83.3 Mpa 。
2．当圆截面梁的直径增加一倍时，梁的强度是原梁的 8 倍。
3．低碳钢拉伸过程中可分为 弹性阶段 、 屈服阶段 、 强化阶段 和局部变形阶段。
4．边缘应力的特性主要为 局部性 、 自限性 。
5．如图所示回转薄壳，中心线为回转轴，A 点的第一曲率半径是 R ，第二曲率半径是R+a/sin θ（或AK 2） 。
二、选择题（共10小题，每题2分，共计20分）1．直杆受扭转力偶作用，如图1所示，在截面1-1和2-2处的扭矩为（ B ）。
A ．T 1 =25 m kN ⋅；T 2 =5m kN ⋅； Ｂ．T 1 =25m kN ⋅；T 2 =－5m kN ⋅； Ｃ．T 1 =35m kN ⋅；T 2 =－5m kN ⋅； Ｄ．T 1 =－25m kN ⋅；T 2 =5m kN ⋅。
2．简支梁受集中力偶Mo 作用，如图2所示。
以下结论错误的是（ C ）。
A. b =0时， 弯矩图为三角形；B. a =0时，弯矩图为三角形；C. 无论C 在何处，最大弯矩必为Mo ； D ．无论C 在何处，最大弯矩总在C 处。
3．截面上内力的大小：（ C ）。
A ．与截面的尺寸和形状有关；B ．与截面的尺寸有关，但与截面的形状无关；C ．与截面的尺寸和形状无关； Ｄ．与截面的尺寸无关，但与截面的形状有关。
4．下列常用压力容器封头，根据受力情况，从好到差依次排列次序为（ B ）。
A ．椭圆形、半球形、碟形、锥形、平盖；B ．半球形、椭圆形、碟形、锥形、平盖；C ．半球形、碟形、椭圆形、、锥形、平盖D ．碟形、半球形、椭圆形、、锥形、平盖 5． 对于铁基合金，其屈服点随着温度的升高而（ C ）。
《化工设备机械基础》试卷（A）班级学号姓名得分一、填空题（每空0.5分，共20分）1、机械传动按其工作原理可分为和两大类，机械传动的作用有、。
2、常用的减速器类型有、、和。
3、换热器出现腐蚀的原因有、、和。
4、压力容器的安全附件有、、、和。
5、说明下列碳钢、合金钢牌号的意义：20 20RQ235 16Mn1Cr18Ni9Ti 0Cr13７、根据磨损产生的原因和磨损过程的本质，可分为、、和根据磨损延长时间的长短，可分为和。
根据磨损的规律，可将磨损分为、和三个阶段。
８、润滑油的润滑形式有、、和。
９、根据腐蚀的机理，可将腐蚀分为、。
常用的防腐措施有、。
二、选择题（每题2分，共３０分）1、传动比（i ）是机械传动一项很重要的参数，减速传动的传动比应――――――( )A、i ＜1B、i ＝1C、i ＞12、键联接是常见的轴毂联接，下列哪一种键联接传载大―――――――――――――( )A、平键联接B、半月键联接C、楔键联接3、被联接件之一较厚，不宜制作通孔，需经常拆卸，宜采用――――――――－――( )A、螺栓联接B、双头螺柱联接C、螺钉联接4、带传动靠来传递运动和动力的。
――――――――――――――――( )A、主轴的动力B、主动轮的转矩C、带与带轮间的摩擦力5、渐开线上任一点的法线必与基圆―――――――――――――――――――――――( )A、相离B、相切C、相交6、我国规定标准渐开线齿轮基圆上的压力角为――――――――――――――――――( )A、18°B、20°C、22°7、在螺纹联接的防松方法中，弹簧垫圈属于防松。
――――－―――――――( )A、利用摩擦B、利用机械C、永久8、在带传动中，当传递的功率一定时，若带速降低，则传递的圆周力就，就容易发生打滑。
―――――――――――――――――――――――――――――――――( )A、减小`B、明显地减小C、增大9、普通平键是依靠键的传递扭矩的。
化工设备机械基础期末复习题一、选择题（共75题）：1、在一定条件下使化工原料（物料、介质）发生化学和物理变化，进而得到所需要的新物质（产品）的生产过程，称为：（）A：化学工业B：化工生产C：过程工业2、机械工作时不运动，依靠特定的机械结构等条件，让物料通过机械内部自动完成工作任务的，称为：（）A：化工设备B：化工机械C：化工机器3、化工容器中主要用于完成介质的热量交换的是：（）A：反应压力容器B：分离类容器C：换热压力容器4、某一化工容器的设计压力为5MPa，那么该容器属于：（）A：低压压力容器B：中压压力容器C：高压压力容器5、以下属于列管式换热器组成部件的是：（）A：管板B：塔盘C：燃烧器6、固定管板式换热器最大的缺点是会产生很大的：（）A：温差应力B：流体阻力C：温差轴向力7、列管式换热器中，管子与管板为活动连接的是：（）A：固定管板式换热器B：浮头式换热器C：U形管式换热器8、为了避免壳程流体对换热管产生的剧烈冲刷，延长换热管的使用寿命，我们应在壳程流体入口处设置：（）A：设备法兰B：安全附件C：缓冲挡板与接管9、列管式换热器中，折流板与支持板的固定主要是通过（）来实现：A：拉杆和定距管B：导流筒C：填料函10、板式塔总体结构分为塔顶、塔体和群座部分，其中塔顶部分主要功能是：（）A：固液分离B：气液分离C：液体再分布11、板式塔总体结构分为塔顶、塔体和群座部分，其中塔体部分主要结构元件是：（）A：泡罩B：浮阀C：塔盘12、浮阀塔中最常用的F-1型浮阀，其避免浮阀与塔板粘黏的装置是：（）A：阀腿B：降液管C：定距片13、填料塔所用的填料分为实体填料和网体填料两大类，以下属于网体填料的是：（）A：拉西环B：鲍尔环C：鞍形网14、填料塔所用的填料分为实体填料和网体填料两大类，以下属于实体填料的是：（）A：波纹板B：阶梯环C：鞍形网15、搅拌反应釜为了使参加反应的各种物料混合均匀、接触良好，以加速反应进行和便于反应控制，我们需要设置：（）A：传热装置B：搅拌装置C：轴封装置16、搅拌反应釜为了使釜体内温度控制在反应所需的范围内，我们需要设置：（）A：传热装置B：搅拌装置C：轴封装置17、搅拌反应釜为了保持设备内的压力（或真空度），防止反应物料逸出和杂质的渗入，我们需要设置：（）A：传热装置B：搅拌装置C：轴封装置18、（）是使细颗粒状的固体物料装填在一个垂直的圆筒形容器的多孔板上，气体通过多孔板向上通过颗粒层，足够大的气速使固体颗粒浮起呈沸腾状态，以达到均匀反应。
补充作业题11.在某化工控制系统中，设定值按预先设定程序变化的控制系统称为（ C ）。
（a）定值控制系统；（b）随动控制系统；（c）程序控制系统2.在控制系统方块图中，控制器的给定值为x，输入的测量值为z，如果该控制系统为负反馈系统，则偏差值e为( B )。
（a）e=x+z；（b）e=x-z；（c）e=-z；（d）-x；3.化工自动控制中，理想的调节系统过渡过程是（b）（a）被调参数非周期性衰减过程；（b）被调参数周期性衰减振荡过程；（c）被调参数等幅振荡过程；（d）被调参数发散振荡过程4.描述被控对象特性的参数有放大系数K、时间常数T，滞后时间τ，下列说法正确的是（a）（a）K具有静态特性，T具有动态特性；（b）K具有动态特性，T具有静态特性；（c）K和T都具有静态特性；（d）K和T都具有动态特性。
5.描述被控对象特性的时间常数T理解中，下列说法正确的是（ a ）：（a）对象受到阶跃输入作用后，被调参数达到新稳定态的63.2％所需要的时间（b）对象受到阶跃输入作用后，被调参数达到新稳定态的36.8％所需要的时间（c）对象受到阶跃输入作用后，被调参数达到新稳定态的50％所需要的时间（d）对象受到阶跃输入作用后，被调参数达到新稳定态的95％所需要的时间6.对于描述被控对象特性的时间常数T，正确的理解是：对象受到阶跃干扰后，假如被控变量（a）（a）保持初始速度变化，达到新稳定态所需要的时间就是时间常数T。
（b）保持平均速度变化，达到新稳定态所需要的时间就是时间常数T。
（C）保持终了速度变化，达到新稳定态所需要的时间就是时间常数T。
（d）与达到新稳定态的时间无关。
7.压力表的测量上下限范围是0－10MPa，校对压力表时，在标准压力表读数5MPa时，发现被校对压力表的正行程读数4.9MPa、而反行程读数5.1MPa，则压力表的变差为（a）（a）0.2 MPa；（b）0.1MPa；（c）4％；（d）1％8.圆形指针压力表的测量上下限范围是0－10MPa，测量时发现压力变化小于0.01MPa时，压力表指针不移动，压力变化等于或大于0.01MPa时，指针头开始移动，则该压力表的灵敏限是（ b ）（a）1MPa；（b）0.01 MPa；（c）10％，(d )1%9.热电偶分度表中热电势数值是在冷端温度为（ a ）时的输出电势。
（a）0℃；（b）20℃；（c）25℃；（d）30℃10.对于气关式控制阀，因故切断气源后，控制阀会（ a ）。
（a）自动全开；（b）自动全关；（c）保持原位置不变对于气开式控制阀，因故切断气源后，控制阀会（ b）不变11.具有理想流量特性的控制阀，它的放大系数随着流量的增加而增加，即阀的单位相对行程变化与此点的流量成正比，则该控制阀应该属于（a ）。
（a）直线流量特性控制阀；（b）等百分比特性控制阀；（c）抛物线流量特性控制阀；（d）快开流量特性控制阀12.如热电偶温度计的热端温度和冷端温度相同，则冷端输出热电势应该（b ）（a）小于零；（b）等于零；（c）大于零; （d）不确定13.电磁流量计适用于（ c ）的流量测量（a）任何液体；（b）非导电性液体；（c）导电性液体；14.在比例控制系统，若比例度远小于临界比例度δk，则过渡过程属于（b ）（a）衰减性振荡；（b）发散性振荡；（c）不能确定15.在比例积分控制系统，若积分时间越小，则过渡过程中（a ）（a）被控变量的振荡越激烈；（b）被控变量的振荡越缓和；（c）不能确定16.在比例积分微分三作用控制系统，微分项的作用是（ a ）（a）力图抑制被控变量变化；（b）力图加速被控变量变化；（c）不能确定17.孔板流量计在测量流体过程中，孔板左右两侧的压力差（a）（a）随流量增加而增加；（b）为常数；（c）随流量增加而减小18.单元组合仪表DDZ－Ⅱ控制器标准信号范围是（a）（a）0－10mA；（b）4－20mA；（c）0.02—0.1MPa19.霍尔片压力传感器是通过压力弹簧管改变霍尔片在非均匀磁场中的位置，从而改变霍尔片的（霍尔电压）来实现压力测量和变送。
20.安装和校对氧气压力表时绝对禁止使用（a ）（a）油封；（b）铜材质的管阀；（c）不锈钢材质的管阀; （d）炭钢材质连接件21.安装和校对氨气压力表时应当禁止使用（ b ）（a）油封；（b）铜材质连接件；（c）不锈钢材质连接件；（d）炭钢材质连接件22.圆柱卡曼涡街流量计工作原理是：当流体以足够大速度流过垂直于流体流向的节流元件时，在节流元件后面，沿两条平行线上产生排列整齐、转向相反的漩涡，生成漩涡的频率与流体速度（ b ）（a）成反比；（b）成正比；（c）成抛物线关系；（d）成对数关系23.电磁流量计不能测量（ d ）（a）高粘度流体；（b）悬浮物流体；（c）导电性流体；（d）非导电流体24.电容式压力变送器由左右对称的两个电容A和B组成，当A室测量膜片压力大于B室测量膜片压力，则A室电容（ c ）B室电容。
（a）大于；（b）等于；（c）小于；（d）不确定25.自动电位差计应该选用的电源是（a ）（a）必须为直流电源；（b）必须为交流电源；（c）直流和交流电源都可以26.自动平衡电桥可以选用的电源是（ c ）（a）必须为直流电源；（b）必须为交流电源；（c）直流和交流电源都可以27.齿轮流量计特别适合（ a）的流量测量。
（a）高粘度液体；（b）低粘度液体；（c）气体；（d）任何气体和液体28.测量600℃以上的高温，最好采用（ a ）。
（a）热电偶温度计；（b）热电阻温度计。
（c）双金属温度计；（d）玻璃温度计29.如果热电偶温度计的热端温度和冷端温度相同，则冷端输出热电势应该（ b ）（a）不等于零；（b）等于零；（c）大于零；（d）不确定30.精度0.5级、100MPa压力传感器的误差范围是（ c ）（a）±50MPa；（b）±5MPa；（c）±0. 5MPa，（d）±0.0 5MPa31.下列（ d ）的信号范围不属于DDZ－Ⅲ型系列仪表的标准信号范围。
（a）4—20mA；（b）1—5V DC；（c）0.02—0.1MPa; （d）1-10mA32.双位式控制过程中，采用的控制过程品质指标是（a）（a）振幅和周期；（b）过程过渡时间；（c）余差；（d）最大超调量33.某一简单控制过程在工程参数整定时的等幅振荡时的临界比例度δk，工业实际控制时的比例度以δ表示，则控制过程必须满足（c）（a）δ<δk；（b）δ=δk；（c）δ>δk；（d）不能确定34.在比例控制系统，若比例度远小于临界比例度δk，则过渡过程属于（b）（a）衰减性振荡；（b）发散振荡；（c）不能确定35.转子流量计在测量流体过程中，转子上下两侧的压力差（ b）（a）随流量增加而增加；（b）为常数；（c）随流量增加而减小36.霍尔片压力传感器是通过压力弹簧管改变霍尔片在非均匀磁场中的位置，从而改变霍尔片的（ d ）来实现压力测量和变送。
（a）电容；（b）电流；（c）电阻；（d）电压37.自动控制阀的理想流量特性取决于（ a）。
（a）阀芯的形状；（b）并联手动阀的开度；（c）串连手动阀的开度38.在选择性控制系统，低选器的输入信号为A、B，某时刻A>B，则低选器的输出信号为（ d ）（a）A+B；（b）A-B；（c）A；（d）B39.自动电位差计作为热电偶信号的显示电路元件时，电位差计中桥路的输出电压是U1，热电偶冷端输出电压是U2，则输入显示放大电路的电压是（ d ）（a）U1；（b）U2；（c）U1+ U2；（d）U1－U240.精度0.5级、0—100℃温度计的误差范围是（c）（a）±50；（b）±5℃；（c）±0.5℃；（d）±0. 05℃41.在比例积分控制系统，积分作用可消除余差。
若积分时间越长，则（b）（a）余差越小；（b）余差越大；（c）不能确定42.在设计串级控制系统时，应该将干扰因素（b）。
（a）尽可能包含在副回路中；（b）尽可能包含在主回路中；（c）不确定43.在包含主、副回路的串级控制系统中，主控制器作用方向（ C ）（a）与执行器作用方向有关；（b）与副控制器作用方向有关；（c）只与工艺对象的要求有关；（d）与副控制器和执行器作用方向有关44.在包含主、副回路的串级控制系统中，副控制器作用方向（ d ）（a）与执行器作用方向有关；（b）与副控制器作用方向有关；（c）只与工艺对象的要求有关；（d）与副控制器和执行器作用方向有关45.目前制定现场总线标准的国际标准化组织是（ C ）（a）ISO；（b）IEC；（c）ISO和IEC；（d）FFC46.数字控制器采用的电源是（ D ）（a）DC 5V；（b）DC 12V；（c）AC 24V；（d）DC 24V47.对于一些对象控制通道滞后较小，负荷变化不大，工艺要求又不太高的被控变量的控制(贮罐的液面，以及不太重要的蒸汽压力等控制系统)，调节系统的调节规律通常选用（ D ）。
（a） PI； (b) PD； (c)PID；（d） P48.对象控制通道滞后较小，负荷变化不大，但不允许有余差的被控变量的控制（如流量、压力控制），调节系统的调节规律通常选用（ A）。
（a）PI; (b) PD ; (c) PID49.对象滞后较大、负荷变化也较大、控制质量又要求较高的被控变量的控制（如成分、温度、pH值等），调节系统的调节规律通常选用（C ）。
（a） PI ; （b） PD ; （c）PID补充作业题21. 在控制流程图中，仪表符号“PIRC ”的含义是指一台具有压力显示、记录和控制功能的仪表；2. 被控对象的输入量与输出量之间的关系叫做对象特性。
研究对象特性是为了提高控制质量。
3. 对于一阶微分对象，描述对象特性微分表达式是1dh T h KQ dt+=， 4. 对于一阶微分对象，描述对象特性的积分表达式是/1()(1)t T h t KQ e -=-5. 压力表全量程内的最大相对误差是1.2％，则它精度等级是1.5级。
6. 容器内的绝对压力是0.08MPa ，则真空度约为0.02 MPa.7. 弹簧管压力表的工作原理是：被测压力由弹簧管固定端引入后，弹簧管的自由端会产生位移，此位移大小与被测压力成正比。
8. 霍尔片测量压力的原理是：把固定在弹簧管自由端上的霍尔片置于不均匀磁场中，压力由弹簧管固定端导入后，自由端上的霍尔片在该磁场中移动时所引起的霍尔片输出电压变化与压力变化成比例。
9. 应变片压力传感器是利用电阻应变原理构成的：被测压力使应变片产生应变，当应变片产生压缩应变时，其电阻值减小；当应变片产生拉伸应变时，其电阻值增大。
