石材设计面积计算公式石材设计是建筑设计中非常重要的一个环节,而石材的使用面积计算是设计中必不可少的一部分。
正确的面积计算可以确保石材的使用量准确,避免浪费,也可以保证设计的美观和实用性。
本文将介绍石材设计面积计算的公式及其应用。
石材设计面积计算公式的基本原理是根据石材的尺寸和形状来计算其面积。
在实际设计中,常见的石材形状包括矩形、正方形、圆形和不规则形状等。
不同形状的石材需要采用不同的计算方法。
首先,我们来看矩形和正方形石材的面积计算。
矩形和正方形的面积计算公式非常简单,即面积=长×宽。
例如,如果一个矩形石材的长为3米,宽为2米,那么其面积就是6平方米。
这个公式非常容易理解和计算,适用于大多数矩形和正方形石材的设计。
其次,我们来看圆形石材的面积计算。
圆形石材的面积计算公式是面积=π×半径的平方。
其中,π是一个数学常数,约等于3.14,半径是圆形石材的半径长度。
例如,如果一个圆形石材的半径为2米,那么其面积就是3.14×2×2=12.56平方米。
这个公式也比较简单,适用于圆形石材的设计。
最后,我们来看不规则形状石材的面积计算。
不规则形状的石材需要通过分割成多个规则形状来计算其面积。
然后将各个规则形状的面积相加,即可得到整个不规则形状石材的面积。
这种计算方法比较复杂,需要根据具体的石材形状来进行分割和计算。
除了上述基本的面积计算公式外,还有一些特殊情况需要特别注意。
例如,如果石材的表面不是平整的,可能会存在凹凸不平的情况。
在计算面积时,需要考虑这些凹凸部分的面积,并在计算时进行相应的修正。
另外,如果石材需要进行切割或拼接,也需要考虑到这些情况对面积的影响。
在实际应用中,石材设计面积计算公式可以通过计算机辅助设计软件来进行快速和准确的计算。
设计师只需输入石材的尺寸和形状,软件就可以自动计算出其面积,大大提高了设计效率和准确性。
同时,设计师也可以通过这些软件来进行多种方案的比较和优化,选择最合适的石材方案。

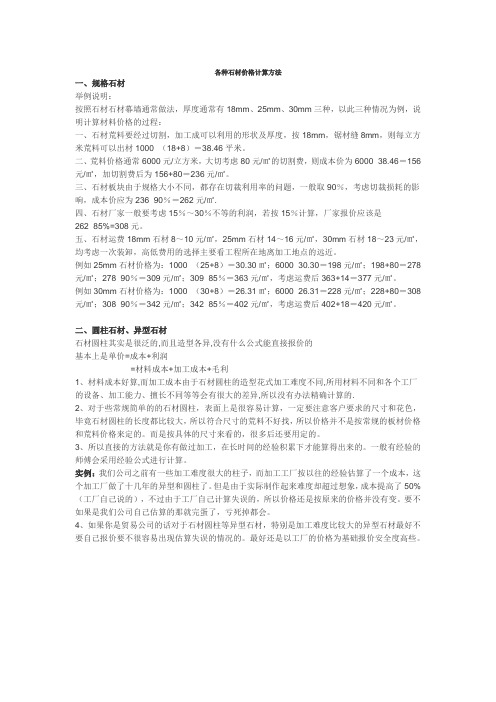

各种石材价格计算方法一、规格石材举例说明:按照石材石材幕墙通常做法,厚度通常有18mm、25mm、30mm三种,以此三种情况为例,说明计算材料价格的过程:一、石材荒料要经过切割,加工成可以利用的形状及厚度,按18mm,锯材缝8mm,则每立方米荒料可以出材1000÷(18+8)=38.46平米。
二、荒料价格通常6000元/立方米,大切考虑80元/㎡的切割费,则成本价为6000÷38.46=156元/㎡,加切割费后为156+80=236元/㎡。
三、石材板块由于规格大小不同,都存在切裁利用率的问题,一般取90%,考虑切裁损耗的影响,成本价应为236÷90%=262元/㎡.四、石材厂家一般要考虑15%~30%不等的利润,若按15%计算,厂家报价应该是262÷85%=308元。
五、石材运费18mm石材8~10元/㎡,25mm石材14~16元/㎡,30mm石材18~23元/㎡,均考虑一次装卸,高低费用的选择主要看工程所在地离加工地点的远近。
例如25mm石材价格为:1000÷(25+8)=30.30㎡;6000÷30.30=198元/㎡;198+80=278元/㎡;278÷90%=309元/㎡;309÷85%=363元/㎡,考虑运费后363+14=377元/㎡。
例如30mm石材价格为:1000÷(30+8)=26.31㎡;6000÷26.31=228元/㎡;228+80=308元/㎡;308÷90%=342元/㎡;342÷85%=402元/㎡,考虑运费后402+18=420元/㎡。
二、圆柱石材、异型石材石材圆柱其实是很泛的,而且造型各异,没有什么公式能直接报价的基本上是单价=成本+利润=材料成本+加工成本+毛利1、材料成本好算,而加工成本由于石材圆柱的造型花式加工难度不同,所用材料不同和各个工厂的设备、加工能力、擅长不同等等会有很大的差异,所以没有办法精确计算的.2、对于些常规简单的的石材圆柱,表面上是很容易计算,一定要注意客户要求的尺寸和花色,毕竟石材圆柱的长度都比较大,所以符合尺寸的荒料不好找,所以价格并不是按常规的板材价格和荒料价格来定的。
石材重量要求规范一、大理石材重量如何计算通常大理石的比重是2.5重量(吨)=立方米乘以比重精确:取10厘米见方的石才自己测下比重二、石材重量计算与运输费用计算方法石材体积、也叫立方、=长×宽×高石材比重、也叫密度、花岗岩密度或比重大约为每立方2.6吨-2.9吨、大理石密度或比重大约为每立方2.5吨、计算石材重量:石材体积或立方×密度或比重、也就是:长×宽×厚×比重=石材重量、如想知道每块石材(从货源地-使用地)价格、计算方法为:长×宽×高×比重×吨/价格=每块石材价格。
三、石材才积、厚度、重量计算(一)才积计算:1才=303×303㎜;1坪=36才;1平方公尺(㎡)=10.89才=0.3025坪才积计算:长(公尺)×宽(公尺)×10.89=才例如:长3.24公尺、宽5.62公尺,其才积计算如下→3.24×5.62×10.89=198.294才=5.508坪(二)厚度计算:1.以公分(㎝)计算:1公分(㎝)=10公厘(㎜)=0.01公尺(m)(1)花岗石常用厚度:15㎜、19㎜、25㎜、30㎜、50㎜(2)大理石常用厚度:20㎜、30㎜、40㎜(3)罗马岗石、进口岗石常用厚度:12㎜、19㎜2.以分计算:1分=1/8吋=3.2㎜(通称3㎜)4分=4/8吋=12.8㎜(通称12㎜)5分=5/8吋=16㎜(通称15㎜)6分=6/8吋=19.2㎜(通称19㎜)(三)重量计算:1.花岗石、大理石:5分=4.5㎏;6分=5㎏;3㎝=7.5㎏2.罗马岗石:4分=2.8㎏;6分=4.4㎏答:才积是台湾及部分东南亚国家华人华侨习惯的叫法,也就是用立方英尺来标明的体积。
和我们通常所说的体积(用立方米来表示)的换算,乘以35.32就可以了。
石材价格计算方法:规格石材举例说明:按照石材石材幕墙通常做法,厚度通常有18mm、25mm、30mm三种,以此三种情况为例,说明计算材料价格的过程:一、石材荒料要经过切割,加工成可以利用的形状及厚度,按18mm,锯材缝8mm,则每立方米荒料可以出材1000÷(18+8)=38.46平米。
石材常用计算公式
石材是一种常用的建筑材料,常见于室内外装饰、建筑外墙、道路等。
在使用石材进行施工时,常需要进行一些计算,以确定所需的石材数量、
重量、成本等。
以下是石材常用的计算公式:
1.计算石材面积:
石材面积=长度×宽度
2.计算石材体积:
石材体积=长度×宽度×厚度
3.计算石材重量:
石材重量=石材体积×石材的密度
4.计算石材的抗压强度:
抗压强度=断裂荷载/石材的面积
5.计算石材的抗弯强度:
抗弯强度=最大承载力/(石材的厚度×石材的宽度^2/6)
6.计算石材的抗拉强度:
抗拉强度=抗拉荷载/石材的面积
7.计算石材的抗冲击强度:
抗冲击强度=冲击能量/(石材的体积×石材的密度)
8.计算铺装地面所需石材的数量:
石材数量=地面面积/石材的平均铺设面积
9.计算石材的切割损耗:
切割损耗=切割边的长度×石材的厚度×石材的密度
10.计算石材的成本:
石材成本=石材的面积×石材的单价
11.计算石材涂层的面积:
涂层面积=石材的表面积×涂层的厚度
12.计算石材的抛光面积:
抛光面积=石材的表面积×抛光程度
13.计算石材的硬度:
石材硬度=硬度指数/压痕直径
14.计算石材的吸水率:
吸水率=(吸水重量-干重)/干重
以上是石材常用的计算公式,可以根据具体的需求和工程情况,选择相应的公式进行计算。
这些公式可以帮助工程师和施工方确定所需石材的数量、重量、成本以及一些力学性能等参数,从而更好地进行石材的选材和施工。
石材倒角的计算公式需要根据具体情况来选择。
常见的计算公式如下:
1. 计算公式:倒角长度= (大直径-小直径)/ 2 / tan(其中tan是指计算端面有倒角截面的小直角三角形的边长)
2. 另外一种公式适用于计算石材的外直角倒角:小直径= 大直径-倒角长度tan 2
3. 还有一种公式适用于计算石材的内直角倒角:大直径= 小直径倒角长度tan 2
不同规格、形状的倒角需要的半径不一样,需根据实际情况来选择适合的计算公式。
此外,计算结果需精确到毫米,以确保石材加工的准确性。
1、大理石石材大板的价格计算方式:荒料每立方的价格/[1/(板厚度+锯
片耗损厚度约4mm)]+大板切割产生的加工费(25-80元/m2)=毛光板大板价
2、花岗岩石材条板的价格计算方式:荒料每立方的价格/[1/(板厚度+锯
片耗损厚度约8-10mm)]+条板切割产生的加工费加工1.5-2.0公分的(60-80头18元/m2\90头33元/m2\100头38元/m2)=毛光板大板价
3、大理石石材成品板的价格计算方式:每平方毛光板大板价/出材率通
常0.7-0.8+红外切边加工10元/m2 +包装费(国内的10元/m2出口的20元/ m2 )=光面成品板价
4、花岗岩石材成品板的价格计算方式:每立方荒料价/[1/(板厚+0.8-1
公分锯片耗损厚度)]+圆盘切加工1.5-2.0公分的(60-80头18元/m2\90头33元/m2\100头38元/m2) +包装费(托盘的3-5元/m2木箱的5-10元/ m2 )+工艺处理费(磨光7元\火烧4元\水冲\17-30元\荔枝面7元)=成品板价
5、大理石石材出材率的计算方式:1-(现有规格的大板面积-可产出规格
成品的面积)/现有规格的大板面积+预计损耗率0.02-0.1。
石材重量计算公式石材重量计算是石材行业中非常重要且常见的问题之一。
在任何石材项目中,准确计算石材的重量是进行设计、运输和材料采购的关键步骤。
石材种类繁多,包括大理石、花岗岩、石灰石、板岩等各种不同类型的石材。
每种石材都有其特定的重量计算公式。
以下是一些常见的石材重量计算公式:1. 石材平板重量:石材平板重量等于石材长度乘以宽度乘以厚度乘以密度。
石材的密度可以通过石材供应商提供的数据进行查找。
例如,一块石材平板的长度为1米,宽度为0.5米,厚度为0.03米,密度为2.7克/立方厘米,那么石材平板的重量计算公式是:1米 * 0.5米 * 0.03米 * 2.7克/立方厘米 = 2.03千克。
2. 石材立方体重量:石材立方体重量等于石材长宽高的乘积乘以密度。
例如,一块立方体石材的边长为1米,密度为2.7克/立方厘米,那么石材立方体的重量计算公式是:1米 * 1米 * 1米 * 2.7克/立方厘米 = 2.7千克。
3. 石材雕塑重量:石材雕塑的重量计算较为复杂,需要根据雕塑的形状和尺寸进行计算。
一种常用的方法是将雕塑划分为多个基本形状(如圆柱体、立方体、锥体等),然后计算每个基本形状的重量,最后将各个基本形状的重量相加得到总重量。
这种方法可以在CAD软件中进行计算。
根据以上的重量计算公式,我们可以依次计算出石材的重量。
这对于石材行业的各个环节都具有重要的指导意义。
首先,对于石材设计师来说,准确计算石材重量可以帮助他们确定石材材料的承重能力,确保设计的可靠性和安全性。
其次,对于石材供应商来说,准确计算石材重量可以帮助他们确定所需的石材数量,从而采购适量的石材材料,避免资源的浪费和成本的增加。
再次,对于石材运输公司来说,准确计算石材重量可以帮助他们合理安排运输工具和优化运输路线,提高运输效率。
最后,对于石材施工单位来说,准确计算石材重量可以帮助他们制定合理的施工方案和预估施工所需的人力和设备,确保施工工程的顺利进行。
大理石计算公式1.大理石材重量如何计算:石材重量=长*宽*厚*比重,石材比重、也叫密度,通常大理石的比重是2.5重量(吨)2.大理石石材运输费用计算方法:每块荒料石材价格=长*宽*高*比重*价格/吨。
石材每平方运输费用=运费*石材重量(短*阔*薄*比重)/平方数3.大理石石材厚度、重量计算:①以公分(㎝)排序:1厘米(㎝)=10毫米(㎜)=0.01米(m)大理石常用厚度:20㎜、30㎜、40㎜②以分计算:1分=1/8吋=3.2㎜(通称3㎜)4分=4/8吋=12.8㎜(通称12㎜)5分后=5/8吋=16㎜(俗称15㎜)6分后=6/8吋=19.2㎜(俗称19㎜)⑵大理石重量计算:5分=4.5㎏;6分=5㎏;3㎝=7.5㎏4.大理石石材价格计算方法:按照石材幕墙通常做法,厚度通常有18mm、25mm、30mm三种,以此三种情况为例,说明计算材料价格的过程:⑴石材荒料要经过切割,加工成可以利用的形状及厚度,按18mm,锯材缝8mm,则每立方米荒料可以出材1000÷(18+8)=38.46平米。
石材厚度每立方荒料成才(m2)18mm3820mm35.725mm3030mm26⑵料价格通常6000元/立方米,大切考虑80元/㎡的切割费,则成本价为6000÷38.46=156元/㎡,加切割费后为156+80=236元/㎡。
⑶石材板块由于规格大小相同,都存有切裁利用率的问题,通常挑90%,考量切裁损耗的影响,成本价应属236÷90%=262元/㎡.。
⑷石材厂家一般要考虑15%~30%不等的利润,若按15%计算,厂家报价应该是262÷85%=308元。
⑸石材运费18mm石材8~10元/㎡,25mm石材14~16元/㎡,30mm石材18~23元/㎡,均考量一次装运,多寡费用的挑选主要看看工程所在地距加工地点的远近。
例如25mm石材价格为:1000÷(25+8)=30.30㎡;6000÷30.30=198元/㎡;198+80=278元/㎡;278÷90%=309元/㎡;309÷85%=363元/㎡,考虑运费后363+14=377元/㎡。
石材重量、体积、运输费计算方法:一、大理石材重量如何计算通常大理石的比重是2.5;重量(吨)=立方米*比重精确:取10厘米见方的石才自己测下比重二、石材重量计算与运输费用计算方法(术语);石材体积、也叫立方=长*宽*高;石材比重、也叫密度、花岗岩密度或比重大约为每立方2.6吨-2.9吨、大理石密度或比重大约为每立方2.5吨计算石材重量:石材体积或立方*密度或比重,也就是:长*宽*厚*比重=石材重量。
如想知道每块石材(从货源地-使用地)价格,计算方法为:长*宽*高*比重*吨/价格=每块石材价格。
三、石材才积、厚度、重量计算(一)才积计算:1才= 303×303㎜;1坪= 36才;1平方公尺(㎡) = 10.89才= 0.3025坪才积计算:长(公尺) ×宽(公尺) ×10.89= 才,例如:长3.24公尺、宽5.62公尺,其才积计算如下: 3.24 ×5.62 ×10.89 = 198.294才= 5.508坪(二) 厚度计算:1. 以公分(㎝)计算:1公分(㎝) =10公厘(㎜) =0.01公尺(m)(1)花岗石常用厚度:15㎜、19㎜、25㎜、30㎜、50㎜(2)大理石常用厚度:20㎜、30㎜、40㎜(3)罗马岗石、进口岗石常用厚度:12㎜、19㎜2. 以分计算:1分= 1/8吋=3.2㎜(通称3㎜)4分= 4/8吋= 12.8㎜(通称12㎜)5分= 5/8吋= 16㎜(通称15㎜)6分= 6/8吋= 19.2㎜(通称19㎜)(三)重量计算:1. 花岗石、大理石:5分= 4.5㎏;6分=5㎏;3㎝= 7.5㎏2. 罗马岗石:4分= 2.8㎏;6分= 4.4㎏什么是才积?才积是台湾及部分东南亚国家华人华侨习惯的叫法,也就是用立方英尺来标明的体积。
和我们通常所说的体积(用立方米来表示)的换算,乘以35.32就可以了。
石材价格计算方法:一、规格石材举例说明:按照石材幕墙通常做法,厚度通常有18mm、25mm、30mm 三种,以此三种情况为例,说明计算材料价格的过程:1、石材荒料要经过切割,加工成可以利用的形状及厚度,按18mm,锯材缝8mm,则每立方米荒料可以出材1000÷(18+8)=38.46平米。
石材重量、体积计算方法一、大理石材重量如何计算通常大理石的比重是2.5重量(吨)=立方米乘以比重精确:取10厘米见方的石才自己测下比重二、石材重量计算与运输费用计算方法石材体积、也叫立方、=长*宽*高石材比重、也叫密度、花岗岩密度或比重大约为每立方2.6吨-2.9吨、大理石密度或比重大约为每立方2.5吨、计算石材重量:石材体积或立方*密度或比重、也就是:长*宽*厚*比重=石材重量、如想知道每块石材(从货源地-使用地)价格、计算方法为:长*宽*高*比重*吨/价格=每块石材价格。
三、石材才积、厚度、重量计算(一)才积计算:1才= 303×303㎜;1坪= 36才;1平方公尺(㎡) = 10.89才= 0.3025坪才积计算:长(公尺) ×宽(公尺) ×10.89= 才例如:长3.24公尺、宽5.62公尺,其才积计算如下→ 3.24 ×5.62 ×10.89 = 198.294才 = 5.508坪(二) 厚度计算:1. 以公分(㎝)计算: 1公分(㎝) =10公厘(㎜) =0.01公尺(m)(1)花岗石常用厚度:15㎜、19㎜、25㎜、30㎜、50㎜(2)大理石常用厚度:20㎜、30㎜、40㎜(3)罗马岗石、进口岗石常用厚度:12㎜、19㎜2. 以分计算: 1分 = 1/8吋 =3.2㎜(通称3㎜)4分 = 4/8吋 = 12.8㎜(通称12㎜)5分 = 5/8吋 = 16㎜(通称15㎜)6分 = 6/8吋 = 19.2㎜(通称19㎜)(三)重量计算:1. 花岗石、大理石:5分= 4.5㎏;6分=5㎏;3㎝= 7.5㎏2. 罗马岗石:4分= 2.8㎏;6分= 4.4㎏什么是才积?答:才积是台湾及部分东南亚国家华人华侨习惯的叫法,也就是用立方英尺来标明的体积。
和我们通常所说的体积(用立方米来表示)的换算,乘以35.32就可以了。
石材价格计算方法:一、规格石材举例说明:按照石材石材幕墙通常做法,厚度通常有18mm、25mm、30mm三种,以此三种情况为例,说明计算材料价格的过程:一、石材荒料要经过切割,加工成可以利用的形状及厚度,按18mm,锯材缝8mm,则每立方米荒料可以出材1000÷(18+8)=38.46平米。
目录第一部分、计算书设计依据《建筑幕墙》GB/T21086-2007《建筑结构荷载规范》GB50009-2001 (2006年版)《金属、石材幕墙工程技术规范》JGJ133-2001《玻璃幕墙工程技术规范》JGJ102-2003《混凝土结构设计规范》GB50010-2002《建筑抗震设计规范》GB50011-2001 (2008年版)《钢结构设计规范》GB50017-2003《建筑设计防火规范》GB50016-2006《民用建筑热工设计规范》GB50176-93《碳素结构钢》GB700-88《不锈钢冷轧钢板》GB3280-92《铝及铝合金板材》GB3380-97《硅酮建筑密封胶》GB/T14683-93《建筑幕墙空气渗透性能测试方法》GB/T15226-94《建筑幕墙风压变形性能测试方法》GB/T15227-94《建筑幕墙雨水渗透性能测试方法》GB/T15228-94《铝合金建筑型材》GB/T5237-2000《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88《钢结构防火涂料应用技术规范》CECS24-90,《混凝土结构加固设计规范》GB50367-2006《混凝土结构后锚固技术规范》JGJ145-2004建筑设计规范:《地震震级的规定》 GB/T17740-1999《钢结构设计规范》 GB50017-2003《高层建筑混凝土结构技术规程》 JGJ3-2002《高层民用建筑设计防火规范》 GB50045-95(2005年版)《高处作业吊蓝》 GB19155-2003《工程抗震术语标准》 JGJ/T97-95《工程网络计划技术规程》 JGJ/T121-99《混凝土结构后锚固技术规程》 JGJ145-2004《混凝土结构设计规范》 GB50010-2002《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004《建筑表面用有机硅防水剂》 JC/T902-2002《建筑材料放射性核素限量》 GB6566-2001《建筑防火封堵应用技术规程》 CECS154:2003《建筑钢结构焊接技术规程》 JGJ81-2002《建筑工程抗震设防分类标准》 GB50223-2008《建筑工程预应力施工规程》 CECS180:2005《建筑结构荷载规范》 GB50009-2001(2006年版、局部修订) 《建筑结构可靠度设计统一标准》 GB50068-2001《建筑抗震设计规范》 GB50011-2001(2008年版)《建筑设计防火规范》 GB50016-2006《建筑物防雷设计规范》 GB50057-94(2000年版)《冷弯薄壁型钢结构设计规范》 GB50018-2002《民用建筑设计通则》 GB50352-2005《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-2002铝材规范:《变形铝及铝合金化学成份》 GB/T3190-2008《建筑用隔热铝合金型材-穿条式》 JG/T175-2005《建筑用铝型材、铝板氟碳涂层》 JG/T133-2000《铝合金建筑型材第1部分基材》 GB5237.1-2008 《铝合金建筑型材第2部分阳极氧化、着色型材》 GB5237.2-2008 《铝合金建筑型材第3部分电泳涂漆型材》 GB5237.3-2008 《铝合金建筑型材第4部分粉末喷涂型材》 GB5237.4-2008 《铝合金建筑型材第5部分氟碳漆喷涂型材》 GB5237.5-2008 《铝合金建筑型材第6部分隔热型材》 GB5237.6-2004 《铝及铝合金彩色涂层板、带材》 YS/T431-2000《一般工业用铝及铝合金板、带材》 GB/T3880.1~3-2006 《铝型材截面几何参数算法及计算机程序要求》 YS/T437-2000《有色电泳涂漆铝合金建筑型材》 YS/T459-2003玻璃规范:《镀膜玻璃第1部分:阳光控制镀膜玻璃》 GB/T18915.1-2002 《镀膜玻璃第2部分:低辐射镀膜玻璃》 GB/T18915.2-2002 《防弹玻璃》 GB17840-1999《浮法玻璃》 GB11614-1999《夹层玻璃》 GB/T9962-1999《建筑用安全玻璃第2部分:钢化玻璃》 GB15763.2-2005 《建筑用安全玻璃防火玻璃》 GB15763.1-2001 《窗户用钢化玻璃与半钢化玻璃》 GB17841-2008《普通平板玻璃》 GB4871-1995《热弯玻璃》 JC/T915-2003《压花玻璃》 JC/T511-2002《中空玻璃》 GB/T11944-2002 《着色玻璃》 GB/T18701-2002钢材规范:《建筑结构用冷弯矩形钢管》 JG/T178-2005《不锈钢棒》 GB/T1220-2007《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001《建筑窗户平面内变形性能检测方法》 GB/T18250-2000《建筑外门窗保温性能分级及检测方法》 GB/T8484-2008《建筑外窗采光性能分级及检测方法》 GB/T11976-2002《建筑门窗空气隔声性能分级及检测方法》 GB/T8485-2008《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008《建筑装饰装修工程施工质量验收规范》 GB50210-2001《金属材料室温拉伸试验方法》 GB/T228-2002《建筑结构静力计算手册》(第二版)甲方所提供的技术文件及电子版图纸第二部分、基本参数及主要材料设计指标第一章、石材面板计算以33#楼4轴为该楼的代表部位进行计算,计算最大标高为9.3m,石材幕墙最大水平分格a=600 mm,竖向分格为b=1100 mm,标准层层高为H=3.0 m,石材幕墙采用25mm厚花岗岩石材,不锈钢挂件连接形式。
一、基本参数工程所在地:北京市幕墙计算标高:9.3m计算层高:3.0 m石材分格:a×b=1.1×0.6 m2a:石材宽度:1100 mmb:石材高度:600 mmt:石材厚度:25 mm设计地震烈度:8度地面粗糙度类别:C类二、荷载计算1、风荷载标准值WK: 作用在幕墙上的风荷载标准值 (KN/m2)βgz: 瞬时风压的阵风系数: 取2.1179按《建筑结构荷载规范》GB50009-2001表7.5.1μs: 风荷载体型系数: 1.0868按《建筑结构荷载规范》GB50009-2001第7.3.3条μz: 风荷载高度变化系数: 1.0889按《建筑结构荷载规范》GB50009-2001表7.2.1查《建筑结构荷载规范》GB50009-2001附表D.4得(按50年一遇)北京市基本风压W=0.45 KN/m2WK =βgzμsμzW=2.1179×1.0868×0.74×0.45 =0.77 KN/m2 < 1.0 KN/m2取WK=1.0 KN/m22、风荷载设计值W: 风荷载设计值 (KN/m2)rw: 风荷载作用效应的分项系数:1.4按《金属与石材幕墙工程技术规范》JGJ133-2001第5.1.6条W= rw 〃WK=1.4×1.0=1.4 KN/m23、石材幕墙构件重量荷载按《金属与石材幕墙工程技术规范》JGJ 133-2001规定采用二、石材幕墙的自重荷载计算1、石材幕墙自重荷载标准值计算G AK :石材板块自重面荷载标准值石材采用25 mm 厚花岗岩石材,石材密度取为28.0 KN/m 325×28.0=700 N/m 2考虑钢龙骨及各种零部件面荷载标准值 150 N/m 2G AK =700+150=850 N/m 2取 G AK =0.85 KN/m 22、石材幕墙自重荷载设计值计算r G :重力荷载分项系数,取r G =1.2按《金属与石材幕墙工程技术规范》JGJ133-2001第5.1.6条规定G G :考虑板材和框架后的单位面积石材幕墙自重荷载设计值G A =1.2×0.85=1.02 KN/m 24、地震作用q EK : 垂直于石材幕墙平面的分布水平地震作用标准值q E : 垂直于石材幕墙平面的分布水平地震作用设计值βE : 动力放大系数, 可取5.0αmax : 水平地震影响系数最大值: 0.16按《金属与石材幕墙工程技术规范》JGJ133-2001第5.2.5条G K : 石材幕墙构件(包括石材和龙骨)的重量标准值:1.0 KN/m 2q EK = AK G max E αβ=5.0×0.16×0.85=0.68 KN/m 2q E =γE 〃q EK=1.3×0.68=0.884 KN/m 25、荷载组合风荷载和水平地震作用组合标准值q K =ψW W K +ψE q EK=1.0×1.0 +0.5×0.68=1.3400 KN/m 2风荷载和水平地震作用组合设计值q =ψW γW W K +ψE γE q EK=1.0×1.4×1.0+0.5×1.3×0.68=1.8420 KN/m 2三、石材的选用与校核选用25 mm 厚石材,采用对边4个挂件支撑。
具体如下图。
1、石材面积B: 石材幕墙最大分格宽: 1.1mH: 石材幕墙最大分格高: 0.6 mA: 石材板块面积:A=B ×H=1.1×0.6=0.66 m 22、石材板块的弯曲强度计算:校核依据: σ≤fg =3.7 N/mm 2q: 石材所受荷载组合值a: 石材设计短边边长a=0.600 mb: 石材设计长边边长b=1.1 mt: 石材厚度t=25 mmψ: 石材板面中的最大弯曲系数, 按边长比55.01100600==b a ,查表得m=0.0918σ: 石材产生的应力σ=226t mqb=22325110010842.10918.06×××× =1.96 N/mm 2≤fg =3.7 N/mm 2石材强度满足设计要求。
(三)石材槽口抗剪强度校核本工程石材槽口按对边开槽设计,所以石材槽口剪应力计算按对边开槽计算。
1、 校核依据:()s c t n qab βτ=≤f g2=1.860 N/mm 2。
《金属与石材幕墙工程技术规范》JGJ133-2001第5.5.7条规定2、石材槽口剪切强度q :风荷载和水平地震作用组合面荷载设计值,q=1.8422c:槽口宽度 c=8mms:单个槽底总长度(mm ),矩形槽底总长度取为槽长加上槽深的两倍,弧型槽取为圆弧总长度。
槽长为100m 。
n:一个连接边上挂件数量。
