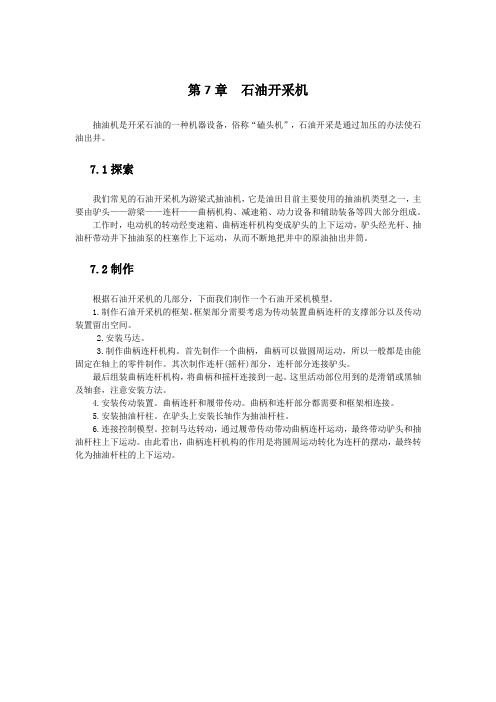

第7章石油开采机抽油机是开采石油的一种机器设备，俗称“磕头机”，石油开采是通过加压的办法使石油出井。
7.1探索我们常见的石油开采机为游梁式抽油机，它是油田目前主要使用的抽油机类型之一，主要由驴头——游梁——连杆——曲柄机构、减速箱、动力设备和辅助装备等四大部分组成。
工作时，电动机的转动经变速箱、曲柄连杆机构变成驴头的上下运动，驴头经光杆、抽油杆带动井下抽油泵的柱塞作上下运动，从而不断地把井中的原油抽出井筒。
7.2制作根据石油开采机的几部分，下面我们制作一个石油开采机模型。
1.制作石油开采机的框架。
框架部分需要考虑为传动装置曲柄连杆的支撑部分以及传动装置留出空间。
2.安装马达。
3.制作曲柄连杆机构。
首先制作一个曲柄，曲柄可以做圆周运动，所以一般都是由能固定在轴上的零件制作。
其次制作连杆(摇杆)部分，连杆部分连接驴头。
最后组装曲柄连杆机构，将曲柄和摇杆连接到一起。
这里活动部位用到的是滑销或黑轴及轴套，注意安装方法。
4.安装传动装置。
曲柄连杆和履带传动。
曲柄和连杆部分都需要和框架相连接。
5.安装抽油杆柱。
在驴头上安装长轴作为抽油杆柱。
6.连接控制模型。
控制马达转动，通过履带传动带动曲柄连杆运动，最终带动驴头和抽油杆柱上下运动。
由此看出，曲柄连杆机构的作用是将圆周运动转化为连杆的摆动，最终转化为抽油杆柱的上下运动。
5倍6倍3倍7.3原理分析上面我们简单介绍了石油开采机的组成，这里我们详细讲解。
图7.1石油开采机由四大部分构成，分别为游梁部分，支架部分，减速器部分，配电部分。
每一部分具体组成如下:游梁部分:驴头，游梁，横梁，尾梁，连杆，平衡板。
支架部分:中央轴承座，工作梯，护圈操作台，支架。
减速器部分:底船，减速器筒座，减速器，曲柄，配重块刹车等部件。
配电部分:电机座，电机，配电箱等。
石油开采机在工作时，由电动机提供动能。
电动机将其高速旋转运动传递给减速箱的输入轴，经中间轴后带动输出轴，输出轴带动曲柄作低速旋转运动。
