《电压电阻》PPT课件

  • 格式：ppt
  • 大小：1.60 MB
  • 文档页数：33

下载文档原格式

  / 33

合集下载

第十六章电压 电阻复习PPT课件(人教版)(129张)

第十六章电压 电阻复习PPT课件(人教版)(129张)

)
答案
6.D A图中电压表串联在电路中,A错误;B图中电压表并联在灯L1的两端,测的是L1两端的电压,B错误;C图中电压表并
联在灯L1的两端,且正、负接线柱接反了,C错误;D图中电压表并联在灯L2的两端,电流从正接线柱流入,从负接线柱流
出,D正确.
基础·教材必备知识精练
知识点2 电压表的使用
7. 在如图所示的实物连接中,下列说法正确的是 (
能力·学科关键能力构建
5. 灯L1与L2串联,先用电压表测L1两端的电压,如图所示,再测L2两端的电压时,只将电压表接A的一端改接C,这种连接
方法
(填“正确”或“不正确”),原因是
答案
5.【答案】 不正确
电压表的正、负接线柱接反了
.
能力·学科关键能力构建
6. 小伟连接两灯并联电路的情况如图所示.当他“试触”时,发现电压表的指针不动,电流表的指针很快向右偏转,两灯
都不发光.小敏指出他在电路连接中有错误.若闭合开关S,可能造成的后果是
的一根导线,使电路连接完全正确(在错接的导线上画×,然后画出正确的接线).
答案
6.【答案】 烧坏电源或电流表
如图所示.
;现在请你只改接图中
能力·学科关键能力构建
7. 科学论证 通 阅读,小明知道了意大利物理学家伏打发明了最早的电池——伏打电池.在老师的帮助下,小明自制了
)
A.灯泡L1和L2并联,电流表测的是L1支路的电流
B.灯泡L1和L2并联,电压表测量的是电源电压
C.灯泡L1和L2串联,电压表测的是L2两端的电压
D.灯泡L1和L2串联,电压表测的是L1两端的电压
答案
7.D 在辨认电路时电压表可以看成是断路,电流从电源正极流出依次通 电流表、L1、开关和L2回到电源负极,所以L1

《电压》电压电阻PPT课件4 (共16张PPT)

《电压》电压电阻PPT课件4 (共16张PPT)

现在示数：4V
小量程：
量程：0～3V
分度值：0.1V 分度值。
量程 分度值 0.5V 备注 5V/10=0.5V
大量程
0—15V
小量程
0—3V
0.1V
1V/10=0.1V
正确使用电压表的四点注意事项
序号
1 2 3
正确使用电压表
电压表应 并联 在电路中
电压表有 正接线柱 和 负接线柱 电压表有 两个量程 （0—3V 0—15V） 电压表 能 与电源直接相连
4
想一想
正确使用电流表、电压表四点对应起来。
序号 1 电流表 串联在电路中 电压表 并联在电路中
2
3 4
有正、负接线柱
有两个量程
有正、负接线柱
有两个量程
不能与电源直接相连 可以与电源直接相连
电 压 表 的 正 确 使 用
做一做
用电压表测干电池组的电压
U1／V
U2／V
U 3／ V
U4／V
自制水果电池
让学生进行讨论

1．天行健，君子以自强不息。 ——《周易》 译：作为君子，应该有坚强的意志，永不止息的奋斗精神，努力加强自我修养，完成并发展自己的学业或事业，能这样做才体现了天的意志，不辜负宇宙给予君子的职 责和才能。 2．勿以恶小而为之，勿以善小而不为。 ——《三国志》刘备语 译：对任何一件事，不要因为它是很小的、不显眼的坏事就去做；相反，对于一些微小的。却有益于别人的好事，不要因为它意义不大就不去做它。 3．见善如不及，见不善如探汤。 ——《论语》 译：见到好的人，生怕来不及向他学习，见到好的事，生怕迟了就做不了。看到了恶人、坏事，就像是接触到热得发烫的水一样，要立刻离开，避得远远的。 4．躬自厚而薄责于人，则远怨矣。 ——《论语》 译：干活抢重的，有过失主动承担主要责任是“躬自厚”，对别人多谅解多宽容，是“薄责于人”，这样的话，就不会互相怨恨。 5．君子成人之美，不成人之恶。小人反是。 ——《论语》 译：君子总是从善良的或有利于他人的愿望出发，全心全意促使别人实现良好的意愿和正当的要求，不会用冷酷的眼光看世界。或是唯恐天下不乱，不会在别人有失败 、错误或痛苦时推波助澜。小人却相反，总是“成人之恶，不成人之美”。 6．见贤思齐焉，见不贤而内自省也。 ——《论语》 译：见到有人在某一方面有超过自己的长处和优点，就虚心请教，认真学习，想办法赶上他，和他达到同一水平；见有人存在某种缺点或不足，就要冷静反省，看自己 是不是也有他那样的缺点或不足。 7．己所不欲，勿施于人。 ——《论语》 译：自己不想要的（痛苦、灾难、祸事……），就不要把它强加到别人身上去。 8．当仁，不让于师。 ——《论语》 译：遇到应该做的好事，不能犹豫不决，即使老师在一旁，也应该抢着去做。后发展为成语“当仁不让”。 9．君子欲讷于言而敏于行。 ——《论语》 译：君子不会夸夸其谈，做起事来却敏捷灵巧。 10．二人同心，其利断金；同心之言，其臭如兰。 ——《周易》 译：同心协力的人，他们的力量足以把坚硬的金属弄断；同心同德的人发表一致的意见，说服力强，人们就像嗅到芬芳的兰花香味，容易接受。 11．君子藏器于身，待时而动。 ——《周易》 译：君子就算有卓越的才能超群的技艺，也不会到处炫耀、卖弄。而是在必要的时刻把才能或技艺施展出来。 12．满招损，谦受益。 ——《尚书》 译：自满于已获得的成绩，将会招来损失和灾害；谦逊并时时感到了自己的不足，就能因此而得益。 13．人不知而不愠，不亦君子乎？ ——《论语》 译：如果我有了某些成就，别人并不理解，可我决不会感到气愤、委屈。这不也是一种君子风度的表现吗？知缘斋主人 14．言必信 ，行必果。 ——《论语》 译：说了的话，一定要守信用；确定了要干的事，就一定要坚决果敢地干下去。 15．毋意，毋必，毋固，毋我。 ——《论语》 译：讲事实，不凭空猜测；遇事不专断，不任性，可行则行；行事要灵活，不死板；凡事不以“我”为中心，不自以为是，与周围的人群策群力，共同完成任务。 16．三人行，必有我师焉，择其善者而从之，其不善者而改之。——《论语》 译：三个人在一起，其中必有某人在某方面是值得我学习的，那他就可当我的老师。我选取他的优点来学习，对他的缺点和不足，我会引以为戒，有则改之。 17．君子求诸己，小人求诸人。 ——《论语》 译：君子总是责备自己，从自身找缺点，找问题。小人常常把目光射向别人，找别人的缺点和不足。 18．君子坦荡荡，小人长戚戚。 ——《论语》 译：君子心胸开朗，思想上坦率洁净，外貌动作也显得十分舒畅安定。小人心里欲念太多，心理负担很重，就常忧虑、担心，外貌、动作也显得忐忑不安，常是坐不定 ，站不稳的样子。

人教版九年级物理第四单元《电压电阻-变阻器》PPT课件

人教版九年级物理第四单元《电压电阻-变阻器》PPT课件

课堂小结
变阻器
构造：瓷筒、线圈、滑片、金属棒、接线柱等 原理：通过改变接入电路中的电阻丝长度来改变电阻
滑动变阻器
接法：“一上一下”
应用：电位器
作用：改变电路中的电流和部分电路两 端的电压；保护 电路
优点：能够连续改变接入电路的电阻 缺点：但不能显示接入电路的阻值大小
重点：滑动变阻器的原理及使用. 难点：正确使用与连接滑动变阻器.
滑动变阻器连接方法小结：
（1）一般要串联在电路中 （2）一上一下，主要看下(下面的那个接线柱和滑片P之间的长度决定接入电路的电阻大小) （3）使用前应将滑片放在阻值 最大位置
6.铭牌：如： “200Ω，1.5A”“ 200Ω表示： 最大阻值为200Ω ；“ 1.5A”表示：允许通过的最大电流为1.5A。在闭合开关前应该把滑片移到 最大阻值 处。 目的是 保护电路 .
C
D
C
D
A
B
A
B
接A、C=接A、D
新知探究
连入电路 的接线柱
A、D A、C B、D B、C A、B C、D
滑片向左滑
接入电路的阻 灯的亮度变
值变化
化
AP、变小 AP、变小 BP、变大 BP、变大 AB、不变 CD、不变
变亮 变亮 变暗 变暗 不变 不变
C A
接入电路 的示意图
D B
√
√
√
√
×
×
新知探究
做做想想 1.沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？ 2.随着铅笔芯接入电路的长度变化，灯泡的亮度会怎样变化？
铅笔芯
实验现象及原因分析
课堂活动
1.（1）当铅笔芯连入电路中的长度变长时，灯泡亮度变暗. （2）当铅笔芯连入电路中的长度变短时，灯泡亮度变亮.

电压和电阻课件

电压和电阻课件
回路电压定律：沿任意回路的电压压和电阻PPT课 件
目 录
• 电压 • 电阻 • 欧姆定律 • 电压和电阻的关系
01
电压
电压的定义
电压
在电路中，电压是电场力对单位正电 荷由一点移动到另一点所做的功，常 用符号“V”表示，单位是伏特。
电压的方向
电压的产生
电压由电源提供，分为直流电压和交 流电压两种。
规定为高电位指向低电位，即电位降 的方向。
电压的单位
01
伏特（V）
电压的基本单位，1V=1J/C 。
02
千伏（kV）
1kV=1000V。
03
毫伏（mV）
1mV=0.001V。
04
微伏（μV）
1μV=0.000001V。
电压的测量
01
02
03
电压表
测量电压的仪器，可直接 读出电压值。
电压表的使用方法
将电压表并联在被测电路 的两端，注意正负极的连 接。
详细描述
通过应用欧姆定律，可以计算电路中 的电流、电压和电阻值，从而进行电 路分析、设计和故障排查。同时，欧 姆定律还可以用于分析电路元件的参 数和性能。
欧姆定律的推论
总结词
根据欧姆定律，可以推导出一些重要的推论，如并联电路的分流和串联电路的电压分配 。
详细描述
并联电路的分流推论指出，在并联电路中，各支路电流与电阻成反比，即电阻小的支路 电流大，电阻大的支路电流小。串联电路的电压分配推论则指出，在串联电路中，各段 电压与电阻成正比，即电阻大的路段电压大，电阻小的路段电压小。这些推论在电路分
03
欧姆定律
欧姆定律的定义
总结词
欧姆定律是电路分析中的基本定律，它描述了电压、电流和电阻之间的关系。

《电压和电阻的关系》课件

《电压和电阻的关系》课件

随着电阻的增加，电流的流动受到阻碍。
如何计算电阻
电阻等于电压与电流的比值，公式：R = V / I。
不同电阻对电路的影响
高阻值电阻器控制电流
通过使用高阻值电阻器，可以限制电路中的电流。
低阻值电阻器保护电路
低阻值电阻器可以保护电路免受过电流的损害。
电阻的分类
1 固定电阻
具有固定阻值，适用于稳定电路。
2 可变电阻
可以通过调节阻值来改变电路的性能。
应用电阻的领域ຫໍສະໝຸດ 1 电路板制造2 电路设计
电阻器是制造电路板中常见的元器件。
电阻在设计复杂电路时具有重要作用。
3 焊接
焊接电路时需要使用电阻器来控制电流。
总结
电压和电阻是电学中非常重要的物理量。了解电压和电阻之间的关系，以及如何计算电阻。电阻在许多 领域都有广泛的应用。
《电压和电阻的关系》
什么是电压和电阻？它们是电学中非常重要的物理量。了解它们的关系和计 算方法以及在不同领域中的应用。
电压和电阻的关系
1 电压
电势差，单位为伏特（V）。
2 电阻
阻碍电流流动的物理量，单位为欧姆（Ω）。
电压和电阻之间的关系
1
电压越大，电流越大
根据欧姆定律，电流与电压成正比。
2
电阻越大，电流越小

部编人教版九年级物理上册《第16章-电压 电阻【全章】》精品PPT优质课件

部编人教版九年级物理上册《第16章-电压 电阻【全章】》精品PPT优质课件

移点法
例2 在如图甲所示的电路中，当闭合开关S后，两个电 压表指针偏转均如图乙所示，则电阻R1和R2两端的电压 分别为（ A ）
A.5.6V B.7V C.1.4V D.1.4V
1.4V 1.4V 7V 5.6V
解析：电压表 V1测的是电源电压， 0~15V； 7V 电压表 V2测的是电阻 R2 两端的电压，0 ~3V；1.4V 在串联电路中 U＝ U1＋ U2，则 U1 ＝ U － U2 ＝7V －1.4V ＝5.6V. 故本题应选 A.
例1 下列说法正确的是（ C ）
电路中有电压，但是不构 成通路，就不会有电流。
A.电路中只要有电压，就会有电流 ×
B.电压一定会使物体中的电子不断移动 ×
C.电路中有电流，电路两端一定有电压√
电路中有电压，但 是不构成通路，就
D.电流使导体中不断形成电压 ×
不会使电子运动。
电压是形成电流的原因，而 电流不是形成电压的原因。
结论 串联电路总电压等于各部分两端电压之和。
L1
L2
U1
U2
U
U=U1+U2
例1 （多选）如图甲所示，电源电压是 8V且 保持不变，开关 S闭合后，电压表的示数是 2V，则（ CD ） A.L1 两端的电压是2V B.L2两端的电压是6V C.L1两端的电压是6V D.L2两端的电压是2V
当S闭合时， 等效电路图如图乙所示， 电压表测的是L2两端的电压.
想想做做 把几节电池串联起来组成电池组，用电压表分别测
量每节电池两端的电压，然后测量这个电池组两端的电 压。它们之间有什么关系？
电池串并联的电压规律：
点击图片 观看视频
结论： 1.串联电池组的总电压等于各个电池电压之和。 2.并联电池组的总电压等于一个电池的电压。

电压电阻复习课件ppt

电压电阻复习课件ppt

3、如图，要使滑动变阻器的滑片P向右移动时，电
阻变大，应选择的接线柱是（ B ）
A．A、D B．B、C
P
C．A、B D．C、D
4、在用滑动变阻器改变灯泡亮度的实验中，对于连
接实验电路的注意事项，不必要的一点是（ B ）
A．连入变阻器时，应使滑片位于变阻器值最大的位置 B．开关、电流表应接在靠近电源电流流出的一端 C．连接电路时，应先将开关断开 D．电流表应与灯泡串联，并使它的“+”接线柱接在
R1、R2两端电压分别是: （ A ） A.4.8 V 1.2 V; B.6 V 1.2 V;
C.1.2 V 6 V;
D.1.2 V 4.8 V.
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
5、如图甲所示的电路中，电压表所用的量程不明，当 电路闭合后，V1和V2的示数分别如图乙所示。则V1用的
11、如下图所示的电路中，开关S断开时，两灯 都发光．当开关S闭合时( D ) A、电流表一定被烧坏。 B、两灯仍然发光。 C、L1熄灭，L2发光。 D、L1发光，L2熄灭。
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
电阻知识结构
电阻概念 导体对电流的阻碍作用叫做电阻
电阻单位 欧（Ω) 兆欧（MΩ） 千欧（KΩ）
导体的电阻是导体本身的一种
影响电阻 性质，它的大小决定于导体的
大小的因素 材料、长度和横截面积。
电
温度对电阻大小也有影响。
阻
变阻器
原理：改变连入电路中的电阻线长度 连接方法：“一上一下”的连入电路

《串、并联电路电压的规律》电压电阻PPT精品课件

《串、并联电路电压的规律》电压电阻PPT精品课件
4、家庭正常照明电路的电压是__2_2_0__伏.
5、人体的安全电压应不高于__3_6__伏.
6、780毫伏=_0_._7_8_伏； 39伏=_3_.9_×__1_0_7_微伏 90千伏=_9_×__1_0_7毫伏
串联电路用电器两端电压实验猜想
提出问题 1.串联电路中的电流有什么特点? L1
L2
2.串联电路中的电压有什么特点?
【交流与评估】 （1）在拆接电路时，开关必须__断__开____ （2）瑞瑞同学用上面的方法能否测出 L2两端的电压? 为什 么?____不__能__，__因__为__电__压__表__的__正__、__负__接__线__柱__接__反__了_________。
（3）方法改进后，所测出AB、BC、AC间的电压记录在上面
当S闭合时， 等效电路图如图乙所示， 电压表测的是L2两端的电压.
移点法
例2 在如图甲所示的电路中，当闭合开关S后，两个电 压表指针偏转均如图乙所示，则电阻R1和R2两端的电压 分别为（ A ）
A.5.6V B.7V C.1.4V D.1.4V
1.4V 1.4V 7V 5.6V
解析：电压表 V1测的是电源电压， 0~15V； 7V 电压表 V2测的是电阻 R2 两端的电压，0 ~3V；1.4V 在串联电路中 U＝ U1＋ U2，则 U1 ＝ U － U2 ＝7V －1.4V ＝5.6V. 故本题应选 A.
L1
L2
S
②测灯L2两端的电压
L1
L2
S
③ 电源两端电压
④ 改变两个小灯泡的规格 重做上述实验。
L1
L2
S
数据表格
L1 两端的 L2 两端的 电源两端的 电压 U1/ V 电压 U2/ V 电压U'/ V

人教部编版九年级物理上册《第16章 电压电阻【全章】》精品PPT优质课件

人教部编版九年级物理上册《第16章 电压电阻【全章】》精品PPT优质课件
人教部编版九年级物理上册 《第16章电压 电阻【全章】》
精品PPT优质课件
第二课时
第十六章 电压 电阻
第1节 电压
导入新课
观察与思考
自然界的现象千奇百怪，无所不有，很多动物也有发电 的本领，像电鳐和电鳗，简直可以说是“水中的发电机”。 电鳐和电鳗是怎样捕食的？它有什么秘密武器？
导入新课
认知与了解
讲授新课
实验与探究 进行实验 ①测灯L1两端的电压
②测灯L2两端的电压
L1
L2
L1
L2
讲授新课
实验与探究 进行实验
③测串联电路两端电压
L1
L2
④测电源两端电压
L1
L2
讲授新课
实验与探究 记录数据
L1 两端的电 L2 两端的电 两灯串联部分两端 电源两端的
压U1/ V
压U2/ V
的总电压 U / V 电压U'/ V
观察与思考
1.各支路两端的电压与电源两端电压的关系是怎样的？ 2.与并联电路中的电流关系一样吗？ 3.与串联电路中的电压关系一样吗？
猜想假设
讲授新课
实验与探究 设计实验
电路图
L1
L2
注意：电压表要选择合适的量程
讲授新课
实验与探究
实验步骤 1.调节电压表指针指零，检查器材； 2.按照电路图连接电路。断开开关，检查电路； 3.用电压表测量灯L1两端的电压，记为U1； 4.用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两 端的总电压为U，记入表格； 5.更换灯泡，重复步骤3、4；
观察与思考
讲授新课
二 电压的测量
观察与思考 怎样测量电压的大小呢？
测量电压大小的工具叫电压表。它在电路中的符号是 。

中考物理第一轮复习《 电压电阻》ppt课件

中考物理第一轮复习《 电压电阻》ppt课件

时，一定要体现控制变量的思想．
我的答案：(1)长度 (2)丙 B、C
[]在“探究影响导体电阻大 小的因素”实验中，小明设计了如图 B17 的电路．
图B17
(1)在连接电路时发现，还缺少一个元件，他应该在电路中 开关 ． 再接入的元件是_________ 灯泡 (2)为粗略判断 a、b 两点间导体电阻的大小，可观察_____ 的亮度 _______． (3)另有甲、乙两位同学分别对小明的电路作了如下的改 进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表． 乙 同学的改进更好一些，理由是_________________ 灯泡能保护电路 ． 你认为_____
考点4
滑动变阻器
【例4】小宇在实验室用图7－4 所示的电路做电学实验，
请你帮助他完成以下的判断：
图7－4
(1)当滑动变阻器的B、C 两个接线柱接入电路中，滑片P
向 A 端移动时，灯 L 亮度将________(选填“变暗”、“不变”
或“变亮”)． (2)当滑动变阻器的 A、D 两个接线柱接入电路中，要使灯 L 变暗，滑片 P 应向______(选填“A”或“B”)端移动． 思维点拨：(1)本问接入电路的是B、C 两个接线柱，电流
b
如图 B15 所示，甲、乙是 电流表或电压表．当开关S闭合后，要使电阻 R1、R2并联，甲
电压表 ，乙表是________ 电流表 ． 表是_______
图B15
考点2
串联和并联电路中的电压规律
【例2】在图 7－3 甲所示电路中，当闭合开关后，两个电 压表指针偏转均为图乙所示，则电阻 R1 和 R2 两端的电压分别 为( )

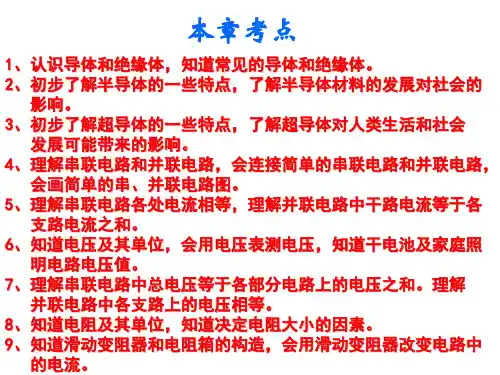

中考物理第一轮复习
电压 电阻
主题
知识点 识记干电池、对人体安全的电压和家庭电路的电压值 滑动变阻器的构造、原理、铭牌、作用和电学符号

初中物理《电压、电阻复习》(共13张)ppt

初中物理《电压、电阻复习》(共13张)ppt

控制变量法
物理学中对于多因素（多变量）的问题，常常 采用控制因素（变量）的办法，把多因素的问题变 成单因素的问题，分别加以研究，最后在综合解决。 决定导体电阻大小的因素： 三个因素：1.材料，2.长度，3.横截面积 首先控制1和3，使他们不改变， 这时候就只有一个变量2， 我们就可以研究出导体电阻与导体的长度有什么关系 用同样的方法我们可以探究出其它因素对电阻的影响
例：在下图中：1.要使L1、L2并联，圆圈内 应填入何种电表？2、要使L1、L2串联，又 应填入何种符号？
例：
