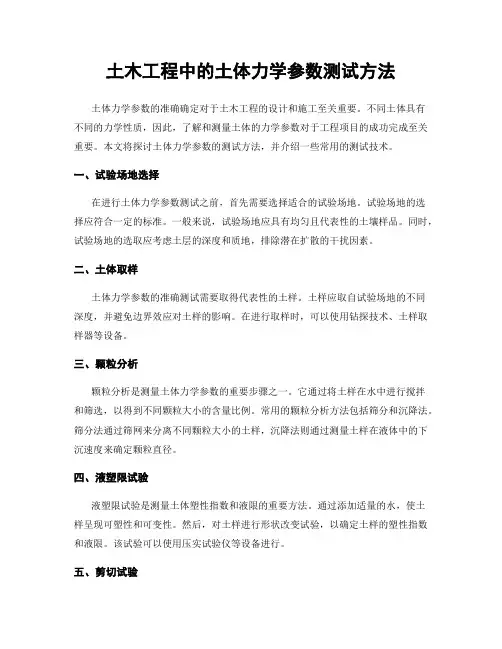

土木工程中的土体力学参数测试方法土体力学参数的准确确定对于土木工程的设计和施工至关重要。
不同土体具有不同的力学性质,因此,了解和测量土体的力学参数对于工程项目的成功完成至关重要。
本文将探讨土体力学参数的测试方法,并介绍一些常用的测试技术。
一、试验场地选择在进行土体力学参数测试之前,首先需要选择适合的试验场地。
试验场地的选择应符合一定的标准。
一般来说,试验场地应具有均匀且代表性的土壤样品。
同时,试验场地的选取应考虑土层的深度和质地,排除潜在扩散的干扰因素。
二、土体取样土体力学参数的准确测试需要取得代表性的土样。
土样应取自试验场地的不同深度,并避免边界效应对土样的影响。
在进行取样时,可以使用钻探技术、土样取样器等设备。
三、颗粒分析颗粒分析是测量土体力学参数的重要步骤之一。
它通过将土样在水中进行搅拌和筛选,以得到不同颗粒大小的含量比例。
常用的颗粒分析方法包括筛分和沉降法。
筛分法通过筛网来分离不同颗粒大小的土样,沉降法则通过测量土样在液体中的下沉速度来确定颗粒直径。
四、液塑限试验液塑限试验是测量土体塑性指数和液限的重要方法。
通过添加适量的水,使土样呈现可塑性和可变性。
然后,对土样进行形状改变试验,以确定土样的塑性指数和液限。
该试验可以使用压实试验仪等设备进行。
五、剪切试验剪切试验是测量土体剪切强度和剪切模量的常用方法。
它以不同的剪切形式对土样施加不同的载荷,并测量土样的应变和剪切力。
剪切试验的常见方法包括直剪试验、三轴剪切试验等。
这些试验可以帮助确定土体的抗剪强度和岩石的破裂特性。
六、压缩试验压缩试验是测量土体压缩性和压缩模量的常用方法。
在压缩试验中,土样受到垂直作用力,并测量土样的应变和压缩力。
压缩试验可以帮助确定土体的压实特性和变形模量。
压缩试验可使用压缩试验仪等设备进行。
七、冲击试验冲击试验是测量土体抗冲击性能的常用方法。
在冲击试验中,通过施加高速冲击载荷,测量土样的冲击应变和破坏特征。
冲击试验可以帮助评估土体的耐冲击性,为工程项目的设计和施工提供依据。
实验一:密度试验(环刀法)一、概述土的密度ρ是指土的单位体积质量,是土的基本物理性质指标之一,其单位为g/cm3。
土的密度反映了土体结构的松紧程度,是计算土的自重应力、干密度、孔隙比、孔隙度等指标的重要依据,也是挡土墙土压力计算、土坡稳定性验算、地基承载力和沉降量估算以及路基路面施工填土压实度控制的重要指标之一。
土的密度一般是指土的天然密度。
二、试验方法及原理密度试验方法有环刀法、蜡封法、灌水法和灌砂法等。
对于细粒土,宜采用环刀法;对于易碎、难以切削的土,可用蜡封法,对于现场粗粒土,可用灌水法或灌砂法。
环刀法就是采用一定体积环刀切取土样并称土质量的方法,环刀内土的质量与环刀体积之比即为土的密度。
1.仪器设备(1)恒质量环刀:内径6. 18cm(面积30cm2)或内径7. 98cm(面积50cm2),高20mm,壁厚1.5mm;(2)称量500g、最小分度值0. 1g的天平;(3)切土刀、钢丝锯、毛玻璃和圆玻璃片等。
2. 操作步骤(1) 按工程需要取原状土或人工制备所需要求的扰动土样,其直径和高度应大于环刀的尺寸,整平两端放在玻璃板上。
(2) 在环刀内壁涂一薄层凡士林,将环刀的刀刃向下放在土样上面,然后用手将环刀垂直下压,边压边削,至土样上端伸出环刀为止,根据试样的软硬程度,采用钢丝锯或修土刀将两端余土削去修平,并及时在两端盖上圆玻璃片,以免水分蒸发。
(3)擦净环刀外壁,拿去圆玻璃片,然后称取环刀加土质量,准确至0. 1g。
环刀法试验应进行两次平行测定,两次测定的密度差值不得大于0.03 g/cm3.,并取其两次测值的算术平均值。
实验二:含水率试验(烘干法)一、概述土的含水率是指土在温度105-110℃下烘到衡量时所失去的水质量与达到恒量后干土质量的比值,以百分数表示。
二、试验方法及原理含水率试验方法有烘干法、酒精燃烧法、比重法、碳化钙气压法、炒干法等,其中以烘干法为室内试验的标准方法。
烘干法是将试样放在温度能保持105~110℃的烘箱中烘至恒量的方法,是室内测定含水率的标准方法。
土木工程中的土壤力学参数测试与分析土木工程中的土壤力学参数测试与分析是土木工程领域中非常重要的一项工作。
土壤力学参数是描述土壤力学性质的量值,对于土木工程的设计、施工和运营管理起着至关重要的作用。
本文将介绍土壤力学参数的测试方法及其分析处理过程。
1. 土壤力学参数的测试方法1.1 土壤试验土壤试验是一种常用的测试土壤力学参数的方法。
主要包括直剪试验、三轴剪切试验和压缩试验。
直剪试验通过加载土样进行切割,测量土壤的剪切强度和剪切变形,从而得到剪切参数。
三轴剪切试验则在土样上施加垂直和水平方向的压力,以模拟实际工程中的应力状态,得到土壤的剪切参数和压缩参数。
压缩试验则用于测定土壤的压缩特性和固结特性。
1.2 土壤钻探土壤钻探是获取土壤样品进行试验的重要手段。
通过钻探机械将钻头插入土体中,将取得的土样送到实验室进行力学参数的测试。
常用的土壤钻探方法有岩心钻探和岩土钻探。
岩心钻探适用于较坚硬的土壤,取得的岩心样品对应于较大的土壤体积,能够更好地代表整个土体。
岩土钻探适用于较软弱的土壤,能够快速地获取大量的土壤样品。
2. 土壤力学参数的分析处理2.1 剪切强度的分析剪切强度是土壤力学参数中的重要指标,通常用于土地基承载力和边坡稳定性的分析。
在进行剪切强度分析时,需考虑土壤类型、孔隙水压力、孔隙比等因素对剪切强度的影响。
常用的剪切强度分析方法有摩尔-库伦准则、塑性力学准则和细观力学准则。
2.2 压缩特性的分析土壤的压缩特性是指土壤在加载作用下所发生的体积变化。
一般包括固结特性和弹塑性特性。
固结特性分析是研究土壤的压缩性和可压缩性,可通过压缩试验数据进行计算和分析。
而弹塑性特性分析则需要考虑土壤的弹性变形和塑性变形的耦合作用,常用的方法为等势线法、细观力学和次序理论等。
3. 数据处理与应用在进行土壤力学参数测试和分析后,需要对得到的数据进行处理和应用。
常见的数据处理方法有统计分析、回归分析和灰色关联分析等。
通过处理后的数据,可以进行土体稳定性分析、基坑支护设计、地基处理等工作,确保土木工程的安全和可靠性。
土的力学性质试验方法1.天平试验:天平试验是土壤湿度测定的常用方法,通过比较土样在干燥后的质量与湿态质量的差值,计算出土壤的湿度。
试验时将一定重量的土样放入干燥器中,经过一段时间后,取出样品质量,再放入恒温恒湿箱中,等待样品达到湿态后再次称重,根据质量差值计算出土壤湿度。
2.室内试验室内试验是测定土的重要力学性质参数的常规方法,包括固结试验、压缩试验、抗剪试验、渗透试验等。
通过这些试验可以获得土的固结性、压缩性、剪切性、渗透性等参数。
-固结试验:固结试验是测定土的压缩和渗流特性的试验,可以通过固结试验获取土的固结指数、固结压缩模量、剪切强度等参数。
试验装置主要由固结压缩仪、渗流仪、泥水槽、压实器等组成。
通过施加一定的压力并进行回弹,记录压力-回弹次数关系的变化,可以计算出土壤的固结指数。
-压缩试验:压缩试验是测定土的压缩性和变形性的试验,通过施加一定的荷载(累计压力)并记录土样的变形情况,可以计算出土壤的压缩系数、压缩模量等参数。
试验装置主要由压力加载装置、测量压缩变形装置、计时装置等组成。
通过施加不同的荷载并记录土样的变形量,可以绘制出荷载-变形曲线,计算出土壤的压缩参数。
-抗剪试验:抗剪试验是测定土的剪切性能和抗剪强度的试验,通过施加剪切力和测量土样的变形情况和承载力,可以计算出土壤的抗剪强度、内摩擦角等参数。
试验装置主要由剪切箱、规定侧压装置、扭力加载装置,变形测量装置等组成。
改变规定的侧压力和剪切荷载,通过测量土样的剪切变形和剪切力,可以计算出土壤的抗剪强度。
-渗透试验:渗透试验是测定土的渗透性和渗透系数的试验,通过施加一定的压力差,测量渗透液的流量和时间,可以计算出土壤的渗透系数。
试验装置主要由渗流仪、压力差装置、渗透液储存装置等组成。
通过施加一定的压力差并控制渗透液的流量和时间,可以计算出土壤的渗透参数。
3.原位试验原位试验是通过在现场直接进行试验,获取土壤力学性质参数的方法。
包括轻型动力触探试验、静力触探试验、钻孔试验等。
土动力学实验报告实验报告:土动力学实验引言:土动力学是地震工程的一个重要研究领域,通过对土体在地震荷载作用下的变化和响应进行研究,可以为建筑设计和工程建设提供重要参考依据。
本实验旨在通过模拟地震环境下土体的动力特性,探究土体在地震荷载作用下的变形和破坏行为。
实验目的:1.了解土动力学的基本原理和概念2.学习使用土动力学仪器进行实验操作3.观察土体在地震荷载下的变形和破坏特性实验装置和方法:本实验使用了土动力学实验装置,包括振动模拟装置、土样容器、位移传感器等。
具体实验步骤如下:1.准备土样容器,将实验土样填充到容器中,并按照一定密实度加压。
2.将振动模拟装置固定在土样容器的一个侧面,调整振动模拟装置的频率和幅度。
3.连接位移传感器,测量土样容器在地震荷载下的位移变化。
4.启动振动模拟装置,进行模拟地震荷载下的振动实验。
5.记录土样容器的位移变化,并观察土样的变形和破坏特性。
实验结果:通过实验观察和数据记录,得到了以下实验结果:1.随着振动模拟装置振动频率的增加,土样容器的位移呈现出周期性变化。
在低频率下,土样容器的位移变化较小;而在高频率下,土样容器的位移变化较大。
2.随着振动模拟装置振动幅度的增加,土样容器的位移幅度也增加。
在小振幅下,土样容器的位移变化较小;而在大振幅下,土样容器的位移变化较大。
3.在地震荷载的作用下,土样容器发生了一定程度的变形和破坏。
土样容器上表面出现了裂缝和滑动现象,部分土样颗粒发生松动。
4.土样容器的变形和破坏行为受到土样的密实度和湿度等因素的影响。
密实度较高的土样容器在地震荷载下的变形和破坏较小;湿度较高的土样容器在地震荷载下的变形和破坏较大。
讨论与分析:通过实验结果的观察和分析,我们可以得出以下结论:1.振动频率和振动幅度是影响土样容器位移变化的重要因素。
随着频率和振幅的增加,土样容器位移幅度增大,说明土样对地震荷载的响应较为敏感。
2.土样容器的变形和破坏行为与土样的密实度和湿度密切相关。

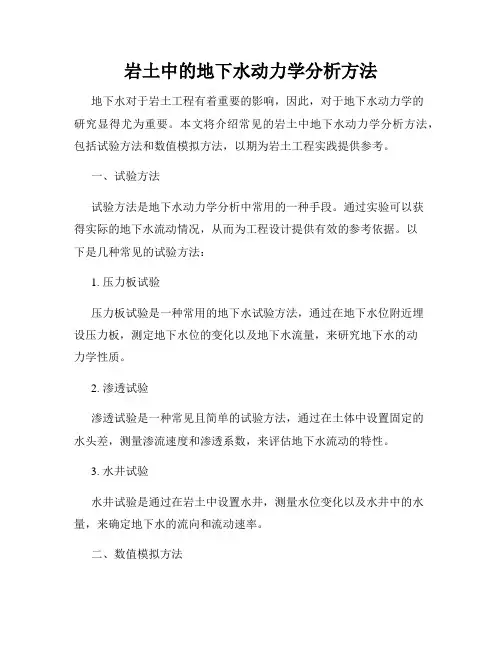

岩土中的地下水动力学分析方法地下水对于岩土工程有着重要的影响,因此,对于地下水动力学的研究显得尤为重要。
本文将介绍常见的岩土中地下水动力学分析方法,包括试验方法和数值模拟方法,以期为岩土工程实践提供参考。
一、试验方法试验方法是地下水动力学分析中常用的一种手段。
通过实验可以获得实际的地下水流动情况,从而为工程设计提供有效的参考依据。
以下是几种常见的试验方法:1. 压力板试验压力板试验是一种常用的地下水试验方法,通过在地下水位附近埋设压力板,测定地下水位的变化以及地下水流量,来研究地下水的动力学性质。
2. 渗透试验渗透试验是一种常见且简单的试验方法,通过在土体中设置固定的水头差,测量渗流速度和渗透系数,来评估地下水流动的特性。
3. 水井试验水井试验是通过在岩土中设置水井,测量水位变化以及水井中的水量,来确定地下水的流向和流动速率。
二、数值模拟方法除了试验方法外,数值模拟方法也是研究岩土中地下水动力学常用的分析手段。
数值模拟基于物理规律和数学模型,能够模拟出复杂的地下水流动情况,为工程项目提供全面的分析。
1. 有限元法有限元法是一种常见的数值模拟方法,通过将岩土领域划分为有限个单元,建立数学模型并求解方程组,来模拟地下水流动的过程。
有限元法能够考虑复杂的边界条件和材料特性,提供更准确的地下水动力学分析结果。
2. 边界元法边界元法是一种基于边界积分方程的数值模拟方法,通过将问题的边界作为数学模型的主要计算对象,来求解地下水流动的方程。
边界元法适用于具有无限域边界和空间孔隙、孔渗介质中的地下水流动问题。
3. 网格法网格法是一种常用的数值模拟方法,通过将研究区域划分为网格,建立差分方程并迭代求解,得到地下水流动的近似解。
网格法简单实用,适用于规模较小的地下水动力学分析。
总结:岩土中的地下水动力学分析需要运用试验方法和数值模拟方法来得到准确的结果。
试验方法可以直接观测地下水动态变化,提供实际数据;而数值模拟方法则能模拟复杂的地下水流动过程,对于规模较大和复杂的工程问题更为适用。

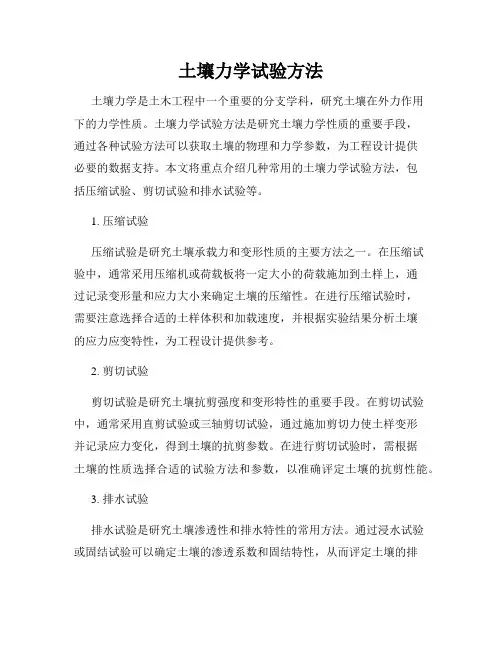

土壤力学试验方法土壤力学是土木工程中一个重要的分支学科,研究土壤在外力作用下的力学性质。
土壤力学试验方法是研究土壤力学性质的重要手段,通过各种试验方法可以获取土壤的物理和力学参数,为工程设计提供必要的数据支持。
本文将重点介绍几种常用的土壤力学试验方法,包括压缩试验、剪切试验和排水试验等。
1. 压缩试验压缩试验是研究土壤承载力和变形性质的主要方法之一。
在压缩试验中,通常采用压缩机或荷载板将一定大小的荷载施加到土样上,通过记录变形量和应力大小来确定土壤的压缩性。
在进行压缩试验时,需要注意选择合适的土样体积和加载速度,并根据实验结果分析土壤的应力应变特性,为工程设计提供参考。
2. 剪切试验剪切试验是研究土壤抗剪强度和变形特性的重要手段。
在剪切试验中,通常采用直剪试验或三轴剪切试验,通过施加剪切力使土样变形并记录应力变化,得到土壤的抗剪参数。
在进行剪切试验时,需根据土壤的性质选择合适的试验方法和参数,以准确评定土壤的抗剪性能。
3. 排水试验排水试验是研究土壤渗透性和排水特性的常用方法。
通过浸水试验或固结试验可以确定土壤的渗透系数和固结特性,从而评定土壤的排水性能。
在进行排水试验时,需要控制试验条件,确保实验结果准确可靠,为工程施工和设计提供必要的数据支持。
综上所述,土壤力学试验方法是研究土壤性质不可或缺的手段,通过进行各种试验可以获取土壤的力学参数和物理性质,为工程设计和施工提供科学依据。
在进行试验时,需要注意选择合适的试验方法和参数,控制试验条件,确保实验结果的准确性和可靠性。
希望本文能对读者了解土壤力学试验方法有所帮助,为相关工程领域的研究和实践提供参考。
室内⼟动⼒学试验 地基基础抗震研究有时需要测定⼟的动⼒学指标,如动强度、模量、阻尼等。
测定⽅法不 同,所得结果有时会相差很⼤,因此,有必要对试验中的关键条件或步骤提出规定或要求,以保证获得⽐较可靠的、基本⼀致的试验结果。
1 仪器和试样制备 进⾏⼟动⼒学试验的设备主要有:动三轴仪、动剪切仪、共振(⾃振)柱仪等。
动三轴仪可⽤以测量⼟的动强度、动压缩模量和阻尼⽐、抗液化强度以及震陷参数等;可 以采⽤电磁激振式、油压式或⽓压式振动三轴仪,⼀般情况下,只需单向振动即可;固结围压⼒宜⼤于500kPa,固结偏压⼒宜⼤于1500kPa;动荷载范围宜为1.0~200kPa;动应变范围宜为10-4~10-1;静应变超过20%;振动波形通常采⽤正弦波,但也应具备产⽣三⾓ 波、矩形波等的能⼒;振动频率范围为0~100Hz;具有完善的使试件饱和的管路系统,允许最 ⼤反压⼒不宜低于300kPa,且能制备脱⽓⽔和配有CO2⽓罐;应采⽤⾃动记录系统,若配有微 机控制则更为理想,⾃动记录内容应有动应⼒、动应变和孔隙⽔压⼒随时间(或振动次数)的变 化过程等。
动剪切仪可⽤以测定动剪变模量、阻尼⽐和动强度等动⼒指标,有振动台、电磁激振、油压式等各种加动荷⽅式;法向固结压⼒宜⼤于500kPa;固结围压⼒宜⼤于300kPa;初始剪应⼒宜⼤于100kPa;动剪应⼒范围宜为200kPa;动应变范围宜为10-6~2×10-2;振动波形为正弦波;振动频率范围0~100Hz;应特别注意试件与底座和上加压盖之间的密封,严防由于超孔隙⽔压⼒增加,致使密封失效的现象出现。
共振(⾃振)柱仪可⽤以测定⼟的动剪切模量和阻尼⽐,⽬前多为电磁激振式,固结围 压⼒宜⼤于500kPa;剪应变测量范围宜为10-6~10-3;振动频率测量宜为0~100Hz。
加偏压和施加反压等技术,在共振柱仪上⾄今尚未获得完全成功,使⽤时需加⼩⼼。
原状⼟试样在试验室内的制备与静⼒试验时相同,利⽤削⼟器⼩⼼切削成给定尺⼨的试 样,应尽可能地减少扰动,特别是对原状粉⼟和淤泥质软⼟。

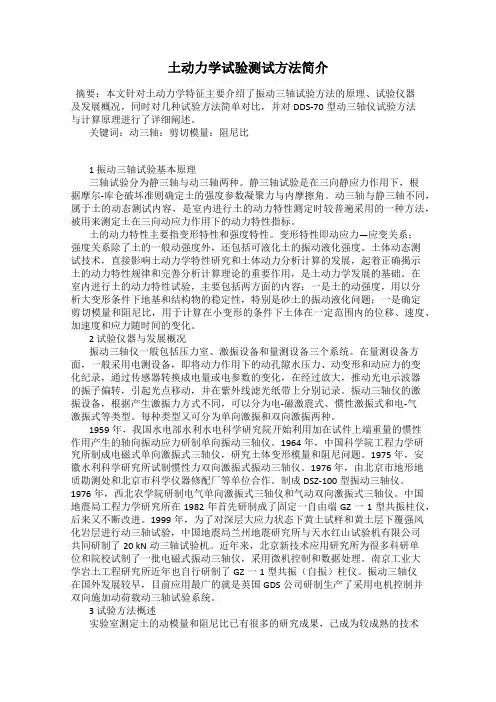

土动力学试验测试方法简介
摘要:本文针对土动力学特征主要介绍了振动三轴试验方法的原理、试验仪器
及发展概况,同时对几种试验方法简单对比,并对DDS-70型动三轴仪试验方法
与计算原理进行了详细阐述。
关键词:动三轴:剪切模量:阻尼比
1 振动三轴试验基本原理
三轴试验分为静三轴与动三轴两种。
静三轴试验是在三向静应力作用下,根
据摩尔-库仑破坏准则确定土的强度参数凝聚力与内摩擦角。
动三轴与静三轴不同,属于土的动态测试内容,是室内进行土的动力特性测定时较普遍采用的一种方法,被用来测定土在三向动应力作用下的动力特性指标。
土的动力特性主要指变形特性和强度特性。
变形特性即动应力—应变关系;
强度关系除了土的一般动强度外,还包括可液化土的振动液化强度。
土体动态测
试技术,直接影响土动力学特性研究和土体动力分析计算的发展,起着正确揭示
土的动力特性规律和完善分析计算理论的重要作用,是土动力学发展的基础。
在
室内进行土的动力特性试验,主要包括两方面的内容:一是土的动强度,用以分
析大变形条件下地基和结构物的稳定性,特别是砂土的振动液化问题;一是确定
剪切模量和阻尼比,用于计算在小变形的条件下土体在一定范围内的位移、速度、加速度和应力随时间的变化。
2 试验仪器与发展概况
振动三轴仪一般包括压力室、激振设备和量测设备三个系统。
在量测设备方面,一般采用电测设备,即将动力作用下的动孔隙水压力、动变形和动应力的变
化纪录,通过传感器转换成电量或电参数的变化,在经过放大,推动光电示波器
的振子偏转,引起光点移动,并在紫外线滤光纸带上分别记录。
振动三轴仪的激
振设备,根据产生激振力方式不同,可以分为电-磁激震式、惯性激振式和电-气
激振式等类型。
每种类型又可分为单向激振和双向激振两种。
1959年,我国水电部水利水电科学研究院开始利用加在试件上端重量的惯性
作用产生的轴向振动应力研制单向振动三轴仪。
1964年,中国科学院工程力学研
究所制成电磁式单向激振式三轴仪,研究土体变形模量和阻尼问题。
1975年,安
徽水利科学研究所试制惯性力双向激振式振动三轴仪。
1976年,由北京市地形地
质勘测处和北京市科学仪器修配厂等单位合作。
制成DSZ-100型振动三轴仪。
1976年,西北农学院研制电气单向激振式三轴仪和气动双向激振式三轴仪。
中国
地震局工程力学研究所在1982年首先研制成了固定一自由端GZ一1型共振柱仪,后来又不断改进。
1999年,为了对深层大应力状态下黄土试样和黄土层下覆强风
化岩层进行动三轴试验,中国地震局兰州地震研究所与天水红山试验机有限公司
共同研制了20 kN动三轴试验机。
近年来,北京新技术应用研究所为很多科研单
位和院校试制了一批电磁式振动三轴仪,采用微机控制和数据处理。
南京工业大
学岩土工程研究所近年也自行研制了GZ一1型共振(自振)柱仪。
振动三轴仪
在国外发展较早,目前应用最广的就是英国GDS公司研制生产了采用电机控制并
双向施加动荷载动三轴试验系统。
3 试验方法概述
实验室测定土的动模量和阻尼比已有很多的研究成果,己成为较成熟的技术
手段。
土动力学参数的确定一般可用4种主要仪器:动三轴试验、振动单剪试验、共振柱试验及振动扭剪试验。
不同的仪器有不同的应变范围和不同的测量结果。
共振柱仪可直接确定在小应变10-6—10-4范围内的动剪切模量和阻尼比,其它三
种实验仪适用于确定中等到大变形范围内的参数,它们的主要区别是试样成型方式、施加动荷载方式和分析方法不同。
动三轴试验是实验室测定压缩模量和阻尼
比常用的方法,是根据动应力和动应变关系的滞回曲线,求出各项参数指标,但
要给出动剪切模量,需假定泊松比不变的情况下进行转换,这与实际情况不符,
因此还有待于进一步研究。
使用振动单剪试验可采用应力应变法测定土的模量和
阻尼,但其在高度和水平面上剪力分布不均匀,在地震荷载下不排水条件难以满足,目前主要用于测量动强度。
振动扭剪试验也是采用应力应变法测定土的剪切
模量,但试样成型较困难,土体中非线性应力应变分布还不十分清楚,试验技术
和分析方法还有待于进一步研究。
4 DDS-70型动三轴仪试验计算方法
山东省工程地震研究中心购置北京市新技术研究所生产的DDS-70动三轴试验系统,试验方法如下:
参考中华人民共和国水利部发布的《土工试验规程(SL 237—032—1999)》
和《海上平台场址工程地质勘察规范(GB 17503—1998)》。
将试样置于三轴室
内上下活塞之间,固结比取值为1,固结压力按土层实际应力状态进行模拟。
通
过气体压力对试样施加轴向、侧向静压力,使其固结。
待土样固结完成后,在不
排水的条件下,对试样施加由小到大的轴向激振力进行动弹模试验。
试验计算方法如下:
试验中,土样在各级荷载下轴向应力P和轴向应变ε的时间历程将被记录下来,由应力应变时程绘出应力应变滞回曲线,由滞回曲线B点的应力应变值可求
得试样的轴向模量E,由E可求得土样在该级荷载下模量:
图1 试样1动剪切模量比、阻尼比与剪应变关系曲线
5结束语
土的动模量和阻尼特性试验研究是地震等动荷载作用下土工建筑物设计和计算分析的基
本依据。
到现在为止,已知影响因素众多,还有一些影响尚不甚清楚。
如果进行非等价线性
模量的研究,情况还更复杂。
不但有几个主要影响因素成倍成量级地影响动模量阻尼,试验
方法、仪器和数据分析方法同样影响其结果,因此,设计和分析中使用动模量阻尼时,必须
弄清影响因素和相关条件。
重大工程场地的地震安全性评价工作都必须进行场地土的动剪切
模量比和阻尼比、无粘性土的液化试验研究。
参考文献:
[1] 袁晓铭,孙锐,孙静,等.常规土类动剪切模量比和阻尼比试验研究[J].地震工程与
工程振动,2000,
[2] 孙静.岩土动剪切模量阻尼试验及应用研究[D]. 中国地震局工程力学研究所,2004.
[3] 李松林.动三轴试验的原理与方法. [M] .北京:地质出版社,1990.
作者简介:
杨传成,1982年生,男,汉族,山东滕州人,研究生学历,硕士学位,高级工程师,主
要从事土力学与年代学的试验研究。
