第13讲上机实验二：从键盘输入2个4位的十进制数，相加并显示结果。

编程提示：①从键盘输入2个4位的十进制数并显示结果，屏幕应显示：1234 + 5678 = XXXXX②定义数据段存储输入的十进制数和运算结果DATA SEGMENTX1 DB 4 DUP(0)X2 DB 4 DUP(0)X3 DB 5 DUP(0)DATA ENDS③输入时要检查是否为数字，如不是数字，则不应接受且不显示。

是数字再存储并显示。

采用INT 21H的8号功能（与1号功能不同的是不带自动回显）。

对于每个字符的输入可编子程序：KEKIN PROCAGAIN： MOV AH，8 ；不带自动回显INT 21H ；AL=字符ASCIICMP AL，30H ；’0’JB AGAIN ；小于30H不是数字键，重输CMP AL，39H ；’9’JA AGAIN ；大于39H不是数字键，重输PUSH AX ；保存输入的字符MOV DL，AL ；INT 21H改变ALMOV AH，2INT 21H ；是数字键，显示POP AX ；恢复输入的字符RETKEYIN ENDP④调用KEYIN输入第1个4位十进制数X1：MOV SI，OFFSET X1MOV CX，4 ；4位数字输入4次NEXT1： CALL KEYIN ；输入的字符在AL中AND AL，0FH ；保留低4位，ASCII变为数字MOV [SI]，AL ；注意为非压缩型BCD码INC SI；指向下一个存放地址LOOP NEXT1 ；4位数字未输完，继续注意：以上输入内容是后输入的占高地址存放。

例如，1234，先输入1，占低地址，后输入的4占高低址。

按这样存放，就不是低位数据占低地址，高位数据占地址！⑤ 两个加数X1、X2与和X3在内存中的存储为：X1、X2和X3均非压缩型BCD加的过程应从个位开始：⑥ 加法程序如下：MOV SI ，（OFFSET X1）+3 ；X1的个位地址 MOV DI ，（OFFSET X2）+3 ；X2的个位地址X1 X2 DATA 数据段 高X3 低 高 低 高 低MOV BX，（OFFSET X3）+4 ；和的个位地址MOV CX，4 ；共需加4位OR CX，CX ；？PLUS：MOV AL，[SI]ADC AL，[DI]AAA ；十进制调整MOV [BX]，AL ；存和DEC SIDEC DIDEC BXLOOP PLUS ；低4位相加第5次相加时MOV AL，0ADC AL，0 ；要进位位CFMOV [BX]，AL ；存和⑦显示相加结果时应从X3的高位（低地址）开始MOV BX，OFFSET X3 ；和的最高位地址MOV CX，5 ；和共有5位NEXT2：MOV DL，[BX] ；取BCD码0 ～ 9 ADD DL，30H ；变成ASCII码MOV AH，2INT 21H ；显示INC BXLOOP NEXT2⑧程序流程图程序结构堆栈段数据段X1X2X3码段MAINKEYIN。

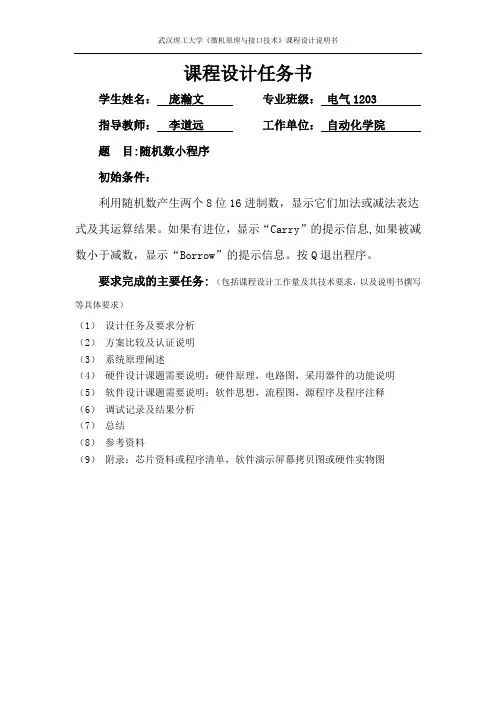

课程设计任务书学生姓名：庞瀚文专业班级：电气1203 指导教师：李道远工作单位：自动化学院题目:随机数小程序初始条件：利用随机数产生两个8位16进制数，显示它们加法或减法表达式及其运算结果。

如果有进位，显示“Carry”的提示信息,如果被减数小于减数，显示“Borrow”的提示信息。

按Q退出程序。

要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）（1）设计任务及要求分析（2）方案比较及认证说明（3）系统原理阐述（4）硬件设计课题需要说明：硬件原理，电路图，采用器件的功能说明（5）软件设计课题需要说明：软件思想，流程图，源程序及程序注释（6）调试记录及结果分析（7）总结（8）参考资料（9）附录：芯片资料或程序清单，软件演示屏幕拷贝图或硬件实物图目录1 设计任务 (2)2任务分析 (2)2.1 程序功能说明 (2)2.2 程序要点说明 (2)3功能及程序设计 (3)3.1主程序流程图 (3)3.2程序说明 (4)3.3 子程序功能说明 (4)3.3.1 RAND子程序说明 (4)3.3.2 CHG子程序说明 (4)3.3.3 程序退出判断语句说明........ 错误！未定义书签。

4调试结果及分析 .. (6)5心得体会 (7)6参考文献 (8)附录 (9)1随机数小程序1．设计任务利用随机数产生两个8位16进制数，显示它们加法或减法表达式及其运算结果。

如果有进位，显示“Carry”的提示信息,如果被减数小于减数，显示“Borrow”的提示信息。

按Q退出程序。

2．任务分析2.1 程序功能说明本程序需在DOS下运行。

程序开始运行，程序完成初始化，输出提示信息。

程序产生随机数1，随机数1转化为16进制ASC码并显示。

程序产生随机数2，随机数2转化为16进制ASC码并显示。

此时选择运算方式，输入“+”执行加法运算，输入“-”则执行减法运算。

随机数1和随机数2完成已选择的运算方式，显示运算结果。

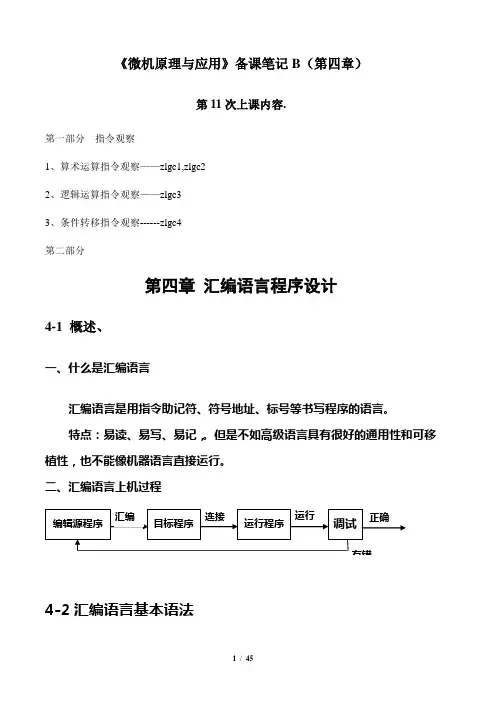

《微机原理与应用》备课笔记B（第四章）第11次上课内容.第一部分指令观察1、算术运算指令观察——zlgc1,zlgc22、逻辑运算指令观察——zlgc33、条件转移指令观察------zlgc4第二部分第四章汇编语言程序设计4-1 概述、一、什么是汇编语言汇编语言是用指令助记符、符号地址、标号等书写程序的语言。

特点：易读、易写、易记，。

但是不如高级语言具有很好的通用性和可移植性，也不能像机器语言直接运行。

二、汇编语言上机过程4-2汇编语言基本语法4-2-1 汇编语言源程序实例——zlgc2,exmp1例1：把内存中从STRING 开始的字符串传送到BLOCK 开始的内存区域去．DAT1 SEGMENT STRING DB 'ABCD1234' NUMEQU $-STRING DAT1 ENDS DAT2 SEGMENT BLOCK DB 50 DUP(?) DAT2 ENDS COD SEGMENTASSUME CS:COD,DS:DAT1,ES:DAT2 START: MOVAX,DAT1MOV DS,AX MOV AX,SEG BLOCK MOV ES,AX MOV CX,NUMMOV SI, OFFSET STRING MOV DI,OFFSET BLOCK LP: MOV AL,[SI] MOV ES:[DI],AL INC SI INCDILOOP LP MOV AH,4CH INT 21HCOD ENDS ENDSTART汇编语言语句种类——指令语句、伪指令语句、宏指令语句1） 指令语句——由指令系统中有的指令构成。

它指示CPU执行某种操作。

指令语句指令语句伪指令语句该指令语句汇编后将产生目标代码。

2）伪指令语句——属于说明性语句。

仅在汇编过程中起汇编管理和说明的作用，不产生目标代码。

实验二指令观察1、算术运算指令观察——zlgc1,zlgc22、逻辑运算指令观察——zlgc33、条件转移指令观察------zlgc44-2-2伪指令语句格式：名字伪操作指令[参数表] [;注释]1、段定义伪指令1）段定义伪指令格式：段名SEGMENT……段名ENDS用于定义源程序的各个逻辑段。

课程设计任务书学生姓名：易杨专业班级：电信 0802 指导教师：曾刚工作单位：信息工程学院题目：进制转换程序设计初始条件：具备数字电路的理论知识；具备微机原理的理论知识和实践能力；熟悉汇编语言编程技术；熟悉80X86的CPU结构和指令系统；熟悉相关常用接口电路的设计使用方法。

要求完成的主要任务：（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、程序实现二进制、十进制、十六进制之间的转换2、在命令提示下输入相应进制数，回车后进行转换3、输入错误时应声响报警并拒绝输入4、程序采用汇编语言在PC机上完成5、完成符合学校要求的设计说明书时间安排：一周，其中2天程序设计，2天程序调试，1天完成课程设计报告书及答辩指导教师签名：年月日系主任（或责任教师）签名：年月日目录摘要 (I)1原理分析 (1)2程序设计流程 (3)2.1程序流程图 (3)2.2设计思路 (4)3程序设计 (5)3.1堆栈段数据段程序设计 (5)3.2主程序设计 (5)3.3输入二进制程序 (7)3.4输入十进制程序 (8)3.5输入十六进制程序 (8)3.6输出二进制程序 (9)3.7输出十进制程序 (9)3.8输出十六进制程序 (11)3.9回车键确定程序 (11)3.10报警程序 (12)4运行结果 (13)5心得体会 (15)参考文献 (16)摘要日常生活与实际应用中，往往需要计算机处理的信息是多种多样的，如各种进位制的数据，不同语种的文字符号和各种图像信息等。

但在计算机内部采用的是二进制计数制，这种进制表达方法对于人们研究分析是不那么方便的。

本次课程设计将通过所学的微机原理知识理论，用汇编语言编写程序，实现二进制、十进制与十六进制之间的相互转换，并在MF2KP软件上演示。

关键词：汇编程序进制转换MF2KP1 原理分析进位计数制是人们利用符号来计数的方法。

一种进位计数制包含一组数码符号和两个基本因素。

数码是用不同的数字符号来表示一种数制的数值，这些数字符号称为”数码”。

微机原理,子程序递归调用的注释
注释如下：
《微机原理》是一门专业基础课程，它的主要内容包括微型计算机体系结构、8086微处理器和指令系统、汇编语言设计以及微型计算机各个组成部分介绍等内容。

要求考生对微机原理中的基本概念有较深入的了解，能够系统地掌握微型计算机的结构、8086微处理器和指令系统、汇编语言程序设计方法、微机系统的接口电路设计及编程方法等，并具有综合运用所学知识分析问题和解决问题的能力。

1.数和数制（二进制、十进制、十六进制和八进制）及其转换。

2.二进制编码。

3.二进制逻辑运算。

4.二进制算术运算。

5.BCD码。

6.计算机中字符表示。

7.计算机的组成结构。

8.补码、反码、原码之间的转换方法。

递归调用子程序
如果一个子程序直接调用他自己，这种调用称为字节递归调用，如果
一个子程序间接调用自己，这种调用称为间接递归调用
递归调用子程序必须采用寄存器或堆栈传递参数，递归的深度受到堆栈空间的限制
子程序的可重入是指子程序在中断后被重新调用，子程序的重入不同于子程序的递归，冲入是被动行为，而递归是主动行为，重入前的调用和重入调用往往是不相干的，而递归调用这是密切相关
我们把可以重新进入的子程序称为可重入子程序，再设计可重入子程序的时候，必须注意以下几点
【1】不能利用约定的存储单元传递参数
【2】不能使用约定的存储单元保存中间值
可重入函数在以后的设计中会提到，这里只做一般的了解。
