典型污水处理设备之生物转盘

污水处理生物转盘的特点及应用生物转盘又称浸没式生物滤池，是20世纪60年代原联邦德国开创的一种污水生物处理技术。

早期的生物转盘用于生活污水处理，后推广到城市污水处理和有机性工业废水的处理。

处理规模也从几百人口当量发展到数万人口当量，转盘构造和设备也日益完善。

我国从70年代初开始引进生物转盘技术，对其开展了广泛的科学研究工作。

它有很多优势，在印染、造纸、皮革和石油化工等行业的工业废水处理中得到应用，效果较好。

在城市污水和工业废水处理中也有应用。

生物转盘与生物滤池及活性污泥法相比，具有许多特有的优越性：(1)生物转盘的生物膜能够能够周期性地交替运动于空气与废水之间，因此微生物能够直接从大气中吸收需要的氧气，使生化过程更为有利地进行；(2)转盘中生物膜生长的表面积大，一般不会发生如生物滤池中滤料堵塞的现象，即使堵塞也很容易清洗。

生物转盘没有污泥膨胀的可能，因此允许进水有机物浓度较高，适宜于处理较高浓度的有机废水；(3)污泥龄长，在转盘上能够增殖世代期很长的微生物，如硝化菌等，因此，生物转盘具有硝化、反硝化的功能；(4)微生物浓度高，特别是最初几级的生物转盘；废水在生物转盘中的停留时间比活性污泥法及生物滤池长，生物转盘能够承受冲击负荷的能力比活性污泥法和生物滤池都高，即使在长时间超负荷工作引起工作效率降低后，恢复转盘的正常工作也很快；(5)生物转盘一般不需要曝气，污泥也不需回流，因此，与活性污泥法相比，动力消耗低；(6)从一个生物转盘单元来看，其流态是完全混合型的，在转盘不断转动的条件下，槽内的污水又成推流式，因此，生物转盘的流态应按完全混合推流来考虑。

生物转盘也有其缺点：(1)制作盘片的材料价格较高，使生物转盘的建造费用高；(2)由于盘片材料的限制，使转盘的直径还不宜做得太大；当水量较大时，将需要很多盘片，并且转盘水深较浅占地面积相对较大；因此，生物转盘适宜处理水量较小的有机废水。

文章来源：易净水网——隶属于四川云智物联科技有限公司旗下，网站为解决中小企业排污治污中出现的信息不对称，技术壁垒，项目风险高，成本高昂，行业透明度低等痛点而建立。

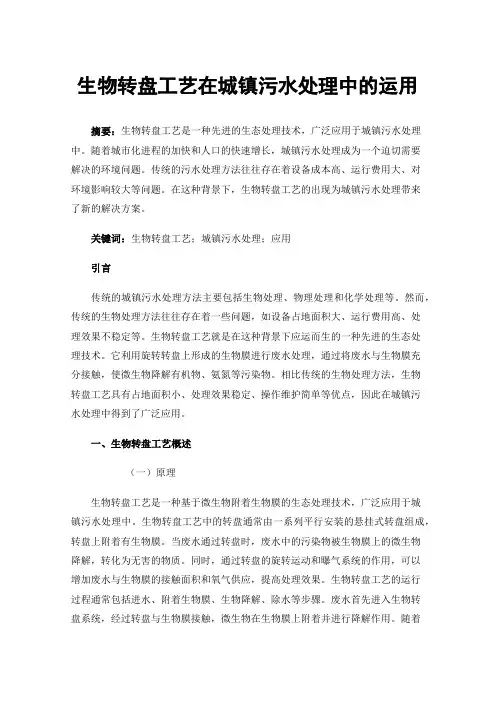

生物转盘工艺在城镇污水处理中的运用摘要：生物转盘工艺是一种先进的生态处理技术，广泛应用于城镇污水处理中。

随着城市化进程的加快和人口的快速增长，城镇污水处理成为一个迫切需要解决的环境问题。

传统的污水处理方法往往存在着设备成本高、运行费用大、对环境影响较大等问题。

在这种背景下，生物转盘工艺的出现为城镇污水处理带来了新的解决方案。

关键词：生物转盘工艺；城镇污水处理；应用引言传统的城镇污水处理方法主要包括生物处理、物理处理和化学处理等。

然而，传统的生物处理方法往往存在着一些问题，如设备占地面积大、运行费用高、处理效果不稳定等。

生物转盘工艺就是在这种背景下应运而生的一种先进的生态处理技术。

它利用旋转转盘上形成的生物膜进行废水处理，通过将废水与生物膜充分接触，使微生物降解有机物、氨氮等污染物。

相比传统的生物处理方法，生物转盘工艺具有占地面积小、处理效果稳定、操作维护简单等优点，因此在城镇污水处理中得到了广泛应用。

一、生物转盘工艺概述（一）原理生物转盘工艺是一种基于微生物附着生物膜的生态处理技术，广泛应用于城镇污水处理中。

生物转盘工艺中的转盘通常由一系列平行安装的悬挂式转盘组成，转盘上附着有生物膜。

当废水通过转盘时，废水中的污染物被生物膜上的微生物降解，转化为无害的物质。

同时，通过转盘的旋转运动和曝气系统的作用，可以增加废水与生物膜的接触面积和氧气供应，提高处理效果。

生物转盘工艺的运行过程通常包括进水、附着生物膜、生物降解、除水等步骤。

废水首先进入生物转盘系统，经过转盘与生物膜接触，微生物在生物膜上附着并进行降解作用。

随着转盘的旋转，废水中的污染物逐渐被降解，并形成处理后的净水。

最后，经过除水系统处理后的净水被排放或再利用[1]。

（二）影响因素1.废水水质：废水水质是影响生物转盘工艺处理效果的重要因素。

废水中的有机物浓度、氨氮浓度、COD浓度等均会影响生物转盘系统中微生物的生长和降解能力。

高浓度的有机物和污染物会对微生物产生抑制作用，影响降解效果。

实验4 应用生物转盘-MBR技术处理生活污水一、实验目的通过本实验，加深对生物转盘、MBR技术的理解；通过实验了解“生物转盘-MBR”技术净化制革废水的运行效率。

二、实验原理生物转盘（rotating biological disk）是由水槽和部分浸没于污水中的旋转盘体组成的生物处理构筑物。

盘体表面上生长的微生物膜反复地接触槽中污水和空气中的氧，使污水获得净化。

生物转盘工艺是生物膜法污水生物处理技术的一种，是污水灌溉和土地处理的人工强化，这种处理法使细菌和菌类的微生物、原生动物一类的微型动物在生物转盘填料载体上生长繁育，形成膜状生物性污泥－－－生物膜。

污水经沉淀池初级处理后与生物膜接触，生物膜上的微生物摄取污水中的有机污染物作为营养，使污水得到净化。

在气动生物转盘中，微生物代谢所需的溶解氧通过设在生物转盘下侧的曝气管供给。

转盘表面覆有空气罩，从曝气管中释放出的压缩空气驱动空气罩使转盘转动，当转盘离开污水时，转盘表面上形成一层薄薄的水层，水层也从空气中吸收溶解氧。

MBR（膜生物反应器）是把生物处理与膜分离相结合的一种组合工艺，在生物反应器中置入中空纤维膜组件，过滤中空纤维膜为超滤膜（UF），孔径范围为0.04μm，主要用于对悬浮液和有机物进行截留。

其特点可使生物反应池内维持一定浓度的微生物量，对污水进行净化。

该技术是一种先进的污水处理技术，其核心是基于浸入式高强中空纤维膜分离和生物反应技术，将悬浮生长生物反应器与超滤膜分离系统一体化，用超滤膜分离方法替代了传统活性污泥处理系统中的二沉池和砂滤系统。

其特点是处理水水质非常好，悬浮固体、CODcr、NH3-N、BOD5和浊度很低，可直接回用作杂用水，比如饮用水以外的生活杂用水，园林绿化，洗车等；工业用水，比如循环冷却用水或直接作为反渗透进水、生产锅炉补给水和电子工业超纯水。

超滤膜通常是直接浸没在曝气池中，直接与生物反应混合液接触，通过过滤泵的负压抽吸使滤后水通过外压式中空纤维膜达到固液分离的作用。

带你了解生物转盘！生物转盘(简称RBC)是一种生物膜法污水处理技术，该工艺具有系统设计灵活、安装便捷、操作简单、系统可靠、操作和运行费用低等优点；不需要曝气，也无需污泥回流，节约能源，同时在较短的接触时间就可得到较高的净化效果。

其净化有机物的机理与生物滤池基本相同，但构造形式却与生物滤池不同。

构造生物转盘是由水槽和部分浸没于污水中的旋转盘体组成的生物处理构筑物，主要包括旋转圆盘(盘体)、接触反应槽、转轴及驱动装置等，必要时还可在氧化槽上方设置保护罩起遮风挡雨及保温作用。

盘体是由装在水平轴上的一系列间距很近的圆盘所组成，其中一部分浸没在氧化槽的污水中，另一部分暴露在空气中。

作为生物载体填料，转盘的形状有平板、凹凸板、波纹板、蜂窝、网状板或组合板等，组成的转盘外缘形状有网形、多角形和圆筒形。

盘片串联成组，固定在转轴上并随转轴旋转，对盘片材质的要求是质轻高强，耐腐蚀，易于加工，价格低廉。

盘片的直径一般为2～3 m，盘片厚度1～15 mm。

目前常用的转盘材质有聚丙烯、聚乙烯、聚氯乙烯、聚苯乙烯和不饱和树脂玻璃钢等。

转盘的盘片间必须有一定的间距，以保证转盘中心部位的通气效果，标准盘间距为30 mm，若为多级转盘，则进水端盘片间距25～35 mm，出水端一般为10～20 mm，具体可根据工艺需要进行调节。

氧化槽一般做成与盘体外形基本吻合的半圆形，槽底设有排泥和放空管与闸门，槽的两侧设有进出水设备。

常用进出水设备为三角堰。

对于多级转盘，氧化槽分为若干格，格与格之间设有导流槽。

大型氧化槽一般用钢筋混凝土制成．中小型氧化槽多用钢板焊制。

转动轴是支撑盘体并带动其旋转的重要部件，转动轴两端固定安装在氧化槽两端的支座上。

一般采用实心钢轴或无缝钢管，其长度应控制在0.5～7.0 m之间。

转动轴不能太长，否则往往由于同心度加工不良，容易扭曲变形，发生磨断或扭断。

转轴中心应高出槽内水面至少150 nm，转盘面积的20%～40%左右浸没在槽内的污水中。

【最新精选】生物转盘、MBBR 工艺对比的说明生物转盘、人工湿地、人工快渗和移动床生物膜反应器工艺综合对比针对我国小城镇污水处理现状，生物转盘、人工湿地、人工快渗和移动床生物膜反应器（MBBR）4种工艺都有应用，各有优缺点。

现就以上4种工艺在实际运行过程进行对比，同时针对乡镇污水处理工程的现状和特点，提出合适的工艺路线和运营模式，从而可以保证乡镇污水处理厂全覆盖工程顺利实施，更能保证乡镇污水厂的后期运营。

1、工艺简介1.1生物转盘工艺生物转盘工艺是生物膜法污水生物处理技术的一种，是污水灌溉和土地处理的人工强化，这种处理法使细菌等微生物、原生动物一类的微型动物在生物转盘填料载体上生长繁育，形成膜状生物性污泥---生物膜。

生物转盘由转动轴、转盘、废水处理槽和驱动装置等组成。

其核心处理装置是垂直固定在水平轴上附着一层生物膜的圆形盘片，盘片上半部露在大气中，下部约40%~50%的盘面浸没在污水中。

工作时，污水流过水槽，驱动装置带动转盘转动，当盘面某部分浸没在污水中时，盘上的生物膜便对污水中的有机物进行吸附；当盘片离开液面暴露在空气中时，盘上的生物膜从空气中吸收氧气对有机物进行氧化。

这样转轴带动转盘以一定的速度不停地转动，生物膜交替的与废水和空气接触，形成一个连续的吸氧、吸附、氧化分解过程，使氧化槽内污水中的有机物减少，使污水得到净化。

与此同时转盘上的生物膜也同样经历挂膜、生长、增厚和老化脱落的过程，脱落的生物膜可在后续泥水分离装置中去除。

生物转盘除能有效地去除有机污染物外，随着膜的增厚，内层的微生物呈厌氧状态，还具有硝化、脱氮与除磷的功能。

以生物转盘为为主体的SMART工艺，生物转盘出水端增加滤布滤池过滤系统，很好的弥补了生物转盘出水SS高的缺点，从而进一步保证出水水质达标。

但在实际工程应用中，由于生物转盘设备加工制造复杂，特别是对转轴的加工水平要求较高，整体设备的加工对设备厂家机加工水平要求严格。

1.2人工湿地人工湿地主要由人工基质（填料）和水生植物组成，目前对人工湿地的处理机理已经取得了基本一致的认识：利用系统中基质+水生植物+微生物的物理、化学、生物的三重协同作用，通过基质过滤、吸附、沉淀、离子交换、植物吸收和微生物分解来实现对污水的高效净化。

污水的生物处理——生物转盘法污水的生物处理——生物转盘法随着人类社会的快速发展和城市化进程的加速，污水处理成为一个日益重要的问题。

传统的生物处理技术在去除有机物和氮磷等污染物方面效果受限，处理效率低下。

而生物转盘法作为一种新兴的生物处理技术，具有高效、节能、占地面积小等优点，逐渐受到人们的关注和应用。

生物转盘法是指利用生物膜的附着生长和自动摇摆作用，以转盘为载体，将活性污泥固定在转盘表面，通过转盘旋转的方式实现废水与生物膜之间的接触和交换，从而实现废水的净化处理。

其基本原理是通过生物膜吸附、生物降解和生物吸收等作用将污水中的有机物、氮、磷等污染物转化为无害物质，并提高废水的生态效果。

生物转盘法相对于传统的活性污泥法和生物膜法，具有以下几个显著特点。

首先，其高效处理能力使得处理效率远高于传统技术，能够快速降解污染物，从而减少处理时间和消耗。

其次，生物转盘法使用的转盘设计合理，利用自动摇摆方式使得生物膜与废水充分接触，增加了接触面积，提高了处理效果。

再者，生物转盘法采用的固定化生物膜可以有效防止泥炭流失，延长了生物膜的寿命，并减少了设备维护工作。

最后，生物转盘法占地面积小，节约空间，并且具有较高的运行稳定性，适用于城市污水处理厂等场所。

在生物转盘法的应用过程中，一些关键技术和因素需要特别注意。

首先是生物转盘的选择和设计，要根据处理需求和污水特性来确定合适的转盘规格和材料。

其次是生物膜的附着和培养，要保证生物膜的均匀附着和稳定生长，提高废水与生物膜的接触效果。

同时，适当调控进水水质和曝气量，确保生物转盘系统的正常运行。

此外，定期检查和维护设备，及时清除转盘上的污泥和杂质，保证系统的长期稳定运行。

生物转盘法在实际应用中已经取得了一定的成功。

在城市污水处理厂、工业废水处理等方面，生物转盘法已被广泛采用并取得了良好的处理效果。

同时，生物转盘法在废水资源化利用和生态环境改善方面也具有广阔的应用前景。

例如，废水处理后可用于农田灌溉或者水体补给，在一定程度上减少了对地下水资源的依赖，提高了水资源的利用效率。

生物转盘工艺描述、设计说明一、工艺描述生物转盘法是由一系列平行的旋转圆盘、旋转横轴、机械动力及减速装置、氧化槽等部分组成。

盘面上生长着一层生物膜（厚1～4mm），当圆盘浸没于污水中时，污水中的有机物被盘片上的生物膜吸附;当圆盘离开污水时，盘片表面形成一层薄薄的水膜。

水膜从空气中吸氧，同时在生物酶的催化下，吸附的有机物在生物膜上被氧化分解。

这样，生物圆盘污染不断分解氧化。

在运行过程中，生物膜将逐渐增长厚度，但圆盘不停地转动，产生了恒定的剪切力，使生物膜逐渐脱落，脱落的生物膜具有较高的密度，易于在二沉池中沉淀下来。

工艺特点如下。

①适用范围广。

生物转盘对BOD5s高达10000mg/L以上的高浓度有机污水和10mg/L以下的超低浓度污水都具有良好的处理效果。

②微生物浓度高。

混合液中浓度可高达10000～20000mg/L。

F/M值较低，使其运行效率高，并具有较强的抗冲击负荷的能力。

③生物转盘具有硝化和反硝化的功能。

这是由于污泥龄长，像硝化菌等生长时间长的微生物可以在转盘上繁殖。

④污泥产量少，且易于沉淀。

⑤不需要曝气，不产生污泥膨胀和二次污染等问题，便于维护和管理。

二、设计要点生物转盘的组数应不小于两组，并按同时工作设计。

当污水量很少，而且允许间歇运行时，可考虑只设1组。

二级处理生物转盘一般按平均日污水量计算。

有季节性变化的污水应按最大季节的平均日污水量计算。

进入转盘的BOD5浓度按经调节沉淀后的平均值计算。

转盘面积按BOD5面积负荷计算，用水力负荷或停留时间校核。

不同性质的污水BOD。

面积负荷和水力负荷一般应通过试验确定。

无试验条件时，一般采用五日生化需氧量表面有机负荷，以盘片面积计，宜为0.005～0.02kg/（m²·d），首级转盘不宜超过0.03～0.04kg/（m²·d）;表面水力负荷以盘片面积计，宜为0.04～0.2m³/（m²·d）。

生物膜法污水处理工艺之塔式生物滤池、生物转盘本篇主要讲解塔式生物滤池、曝气生物滤池部分内容。

01、塔式生物滤池塔式生物滤池是生物膜法的一种构筑物。

池型似塔状，塔内分层布设轻质塑料载体，污水由上往下喷淋，与填料上生物膜和自下向上流淌的空气充分接触，使水得到净化。

《室外排水设计规范》对于塔式生物滤池有以下几点规定。

★6.9.37：塔式生物滤池直径宜为1~3.5m，直径与高度之比宜为1:6~1:8，填料层厚度宜依据试验资料确定，宜为8~12m。

★6.9.41：塔式生物滤池进水的五日生化需氧量值应掌握在500mg/L，否则处理出水应回流。

★6.9.42：塔式生物滤池水力负荷和五日生化需氧量容积负荷应依据试验资料确定。

无试验资料时，水力负荷宜为80~200m3/(m2▪d)，五日生化需氧量容积负荷宜为1.0~3.0kgBOD5/(m3▪d)。

▲秘五表13-4进水BODu与滤料高度的关系02、生物转盘生物转盘工艺流程生物转盘是生物膜法的一种构筑物，由水槽和部分浸没在污水中的旋转盘体组成，盘体表面生长的生物膜反复接触污水和空气中的氧，使水得到净化。

生物转盘的分类，根据有氧无氧参加反应可以分为好氧生物转盘和厌氧生物转盘；根据生物转盘的进展分类，可以分为传统生物转盘和新型生物转盘。

▲生物转盘根据《室外排水设计规范》第6.9.24条规定，生物转盘处理工艺流程宜为：初次沉淀池+生物转盘+二次沉淀池，并且依据污水水量、水质和处理程度等，生物转盘还可以采纳单轴单级式、单轴多级式或多轴多级式布置形式。

生物转盘的盘片面积不变，将转盘分为多级串联运行，可以提高出水水质。

城市污水多采纳四级转盘处理。

并且在肯定条件下，生物转盘还具有硝化、脱氮和除磷的功能。

关于生物转盘的设计计算原则，有以下4点：1.水量一般根据平均日污水量计算，季节性水量变化的污水，按污水量最大季节的日平均污水量计算。

2.进入转盘的污水的BOD值，按经过调整池沉淀后的平均值考虑。

生物转盘处理工艺工艺概述：生物转盘工艺是生物膜法污水处理技术的一种，这种处理方法利用细菌和菌类的微生物、原生动物在生物转盘的载体上生长繁育，形成膜状生物性污泥——生物膜。

污水经沉淀池初级处理后与生物膜接触，生物膜上的微生物摄取污水中的有机污染物作为营养，使污水得到净化。

工艺流程：生物转盘作为污水处理反应器，具有结构简单、运转安全、处理效果好、维护管理方便、运行费用低等优点，尤其适用于小水量低浓度的废水处理。

城市污水生物转盘处理系统基本工艺流程（见图1）图1 生物转盘污水处理系统基本工艺流程图高浓度有机废水可采用图2所示工艺流程，该流程可将BOD值由数千mg/L降至20mg/L。

图2 生物转盘二级污水处理流程图工艺优势：与传统的活性污泥法相比，生物转盘工艺具有如下优势：●处理效率高，出水水质好：生物膜上微生物种类多、浓度高且每级都有优势种属，还可以生长硝化细菌，具有较好的脱氮除磷功能；●耐冲击负荷能力强：对进水水质、水量的变化有较强的适应性，即使中间停止一段时间进水，对生物膜的净化功能也不会带来明显的障碍；●污泥产量少：生物膜上微生物的食物链长，产生的污泥量少，是活性污法的1/2左右；●易于固液分离：即使产生大量的丝状菌，在二沉池中也无污泥上浮现象发生；●能够处理低浓度污水：如果进水BOD5在50—60mg/L以下，活性污泥法处理系统絮凝体会形成恶化，处理水质低下，但是，生物盘法处理系统能够取得较好的处理效果，可使BOD5降至5-10mg/L；●动力消耗和运行费用低：生物转盘无需曝气，无需污泥回流，比活性污泥法节能1/2，大大降低了日常运转费用。

●设备简单，运行稳定可靠，便于维护管理；无生物量调节和污泥膨胀的问题。

●应用广泛：只要是可生化性较强的有机废水，不受水量多少和污染负荷高低的限制，均可采用此技术。

MRBD型生物转盘用途：MRBD型生物转盘（图3）是在生物滤池基础上发展起来的一种高效、经济的污水生物处理设备。

生物转盘的构造是怎样的?
生物转盘(rotating biological contactor),又称浸没式生物滤池。

生物转盘是由盘片、接触反应槽(氧化槽)、转轴和驱动装置所组成的，如图6-5-25所示。

盘片平行排列串联成组，中心贯以转轴，轴的两端安设在半圆形接触反应槽的相应两端的支座上。

转盘面积40%左右浸在槽内废水中，转轴高出槽内水面10～25cm,以此构成一种新颖、应用广泛的废水生物膜法处理装置。

在生物转盘中生物膜的形成、生长及其降解有机污染物的机理与生物滤池基本相同，其主要区别是它的一系列转动的盘片代替了固定的滤料。

·73·1.引言近年来城市污水的处理又被提到一个新的高度，作为城市发展程度的重要标致，其实施计划及效果已经被作为考评城市发展的重要指标之一。

目前我们的城市污水处理系统已经远远不能满足越来越多的城市污水量，我国多数城市水源受到不同程度的污染污水处理的方法有很多种，其中污水的生物处理技术是现代污水处理应用范围最广泛的污水处理方法之一，大致可以分为厌氧生物处理和好氧生物处理两大类。

其中污水好氧生物处理法中的生物转盘法应用广泛。

传统的生物转盘主要是用转动的盘片替代了固定点滤料。

为了达到节省项目投资和提高设备处理的效率，降低生物转盘的动力消耗的目的。

近年来生物转盘有了一些新发展。

主要有以下几种工艺：空气驱动生物转盘、与曝气池合建的生物转盘是在活性污泥法曝气池中装备生物转盘、与沉淀池合建的生物转盘、藻类转盘、生物接触转盘。

2.生物转盘的应用2.1生物转盘在生活废水处理中的应用我国在污水处理中下水道的普及率很低，随着工业的发展，我国城市污水实际上主要是工业废水和生活污水的混合物。

在此之前大多数城市的生活污水处理都是利用的悬浮生长的活性污泥方法进行处理，但是随着污染水量的不断增加，负荷也越来越高，这样一来消耗的费用也在不断增加，占地面积也随之增大，最终使得污水处理的效率不断降低。

追根溯源这些污水的成分含有大量可降解的有机物，以及一些可以提供生物生长繁殖的碳、磷、氮、钾等营养物质，用生物转盘处理非常合适，同时生物转盘在生活污水处理中效率很高。

2.2 生物转盘在脱氮和脱磷中的应用生活污水中含有小部分的氮、磷，而这部分氮和磷如果不经过处理，直接排放会对农作物产生危害和水体中产生水化现象。

生物脱氮技术主要包括好氧和缺氧两种。

在氮气环境中微生物可以悬浮生长或者附着生长，因此在脱氮和脱磷中应用生物转盘可以增加脱氮脱磷的效率。

王亚龙、王英刚等采用多级生物转盘研究发现，生物转盘脱氮工艺中反硝化过程主要靠缺氧部分完成，其可以前置或者后置，若前置则不需要外加碳源，同时硝化和反硝化可以再同一个容器中反应完成。
