RES2DINV与SURFER软件在高密度电法中的应用作者：刘兴华王艳丽来源：《科学与财富》2011年第03期[摘要] 高密度电法在工程勘查中有广泛的应用，其数据的二维反演对资料处理和解释具有非常的重要性。
文中阐述了RES2DINV与SURFER软件关于高密度电法二维反演中地形校正存在的问题与软件应用相关操作步骤。
[关键词] 高密度电法反演 RES2DINV SURFER 地形校正1.引言近年来,高密度电法在堤防检测、考古、地质灾害监测、工程与环境物探等领域发挥了重要作用,逐渐成为人们信赖的有效手段[1]。
但在野外工作环境中，地形往往是起伏变化的，受地形起伏影响的情况，常使得反演结果出现假异常或假构造。
地形起伏不但使观测点不在水平位置，更重要的是使地下电场的分布发生很大变化。
与水平地面情况相比，地形起伏时测得的ρs曲线包含了地形异常和有用异常。
故必须对反演结果进行正确的地形校正，以便提高高密度电法的实际勘探效果。
RES2DINV是一款常用的高密度电法二维反演软件，被一线生产单位广泛应用，其能够对视点阻率数据进行有效的二维反演，得到真实有效的反演成果图，对后期的资料解释有非常重要的作用。
但RES2DINV也存在一定的局限性：反演成果图一般以位图形式保存，当数据剖面超过1公里时，其位图往往会丢失很多反演信息很难完全保留下来，剖面越长丢失的信息越多。
这主要受计算机硬件影响，读者可以思考一下，若将其反演成果图通过SURFER生成矢量文件，就能有效地解决这一困恼，提高工程报告的质量与美观度。
2.软件介绍RES2DINV是一款高密度电法二维反演软件,地质情况比较复杂的区域,现广泛采用二维电子图像进行地质解释，不会像传统的一维电阻率探测会得到近似结果的失真“伪截面”。
该软件采用强制平滑的最小二乘法反演技术,利用地面上的电阻率数据生成地下的二维模型,其处理过程是全自动化,无需提供初始模型,使得大批量数据的反演得到了优化。

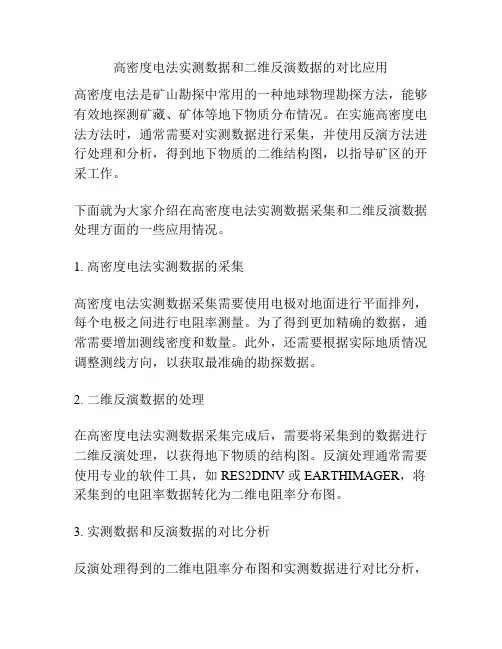

高密度电法实测数据和二维反演数据的对比应用高密度电法是矿山勘探中常用的一种地球物理勘探方法，能够有效地探测矿藏、矿体等地下物质分布情况。
在实施高密度电法方法时，通常需要对实测数据进行采集，并使用反演方法进行处理和分析，得到地下物质的二维结构图，以指导矿区的开采工作。
下面就为大家介绍在高密度电法实测数据采集和二维反演数据处理方面的一些应用情况。
1. 高密度电法实测数据的采集高密度电法实测数据采集需要使用电极对地面进行平面排列，每个电极之间进行电阻率测量。
为了得到更加精确的数据，通常需要增加测线密度和数量。
此外，还需要根据实际地质情况调整测线方向，以获取最准确的勘探数据。
2. 二维反演数据的处理在高密度电法实测数据采集完成后，需要将采集到的数据进行二维反演处理，以获得地下物质的结构图。
反演处理通常需要使用专业的软件工具，如 RES2DINV 或 EARTHIMAGER，将采集到的电阻率数据转化为二维电阻率分布图。
3. 实测数据和反演数据的对比分析反演处理得到的二维电阻率分布图和实测数据进行对比分析，可以帮助矿山勘探人员更好地了解地下物质的分布情况。
通过对比分析，可以找到实测数据和反演数据之间的差异，以及可能存在的错误和偏差。
在此基础上，可以对反演处理的算法和参数进行适当的调整，以提高反演处理的精度和可靠性。
总的来说，高密度电法实测数据和二维反演数据的对比应用具有重要的意义，能够深入了解地下物质的分布情况，指导矿山勘探人员的决策。
需要注意的是，在实际应用中，还需要对电压电流、电极排列方式和传感器位置等参数进行合理的设计和调整，以保证勘探数据的准确性和可靠性。
以下以某矿山高密度电法勘探为例，列出相关获取的数据并进行分析。
1. 高密度电法实测数据通过高密度电法实测数据采集，获取的数据包括电阻率测量数据、电极排列方式及测线数量和密度、地下介质厚度和性质等。
在该矿区内，采用了平行电极排列方式，两个电极之间相距5米，共设置了180个测点。

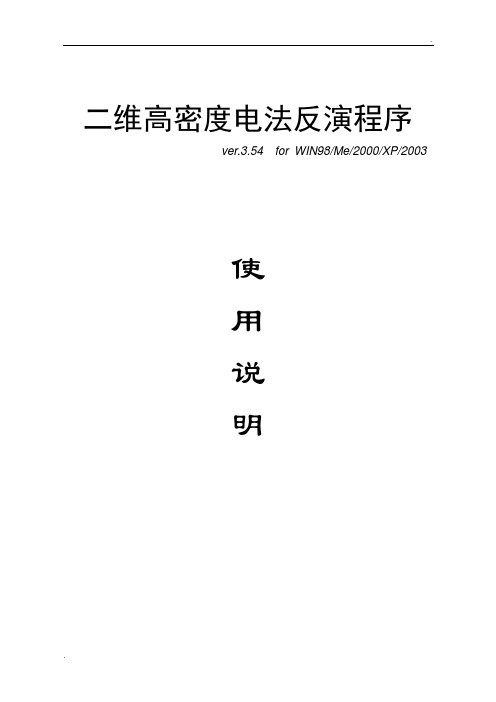

二维高密度电法反演程序ver.3.54 for WIN98/Me/2000/XP/2003使用说明一、安装软件当您拿本软件光盘后，运行Setup.exe，将软件安装至指定目录中，安装完成后请运行破解补丁，运行补丁后请将“瑞典高密度软件”复制到安装目录下即可。
双击“瑞典高密度软件”即可运行该二维高密度电法反演程序。
以下是软件自带的一些示例数据可用于测试软件的全部功能：LANDFILL.DAT 有50个电极的温纳排列GRUNDFOR.DAT 不规则数据分布的温纳排列ODARSLOV.DAT 高阻体上的温纳排列ROMO.DAT 另一个大型温纳排列DUFUYA.DAT 有300根电极且超过1200个数据的温纳排列GLADOE2.DAT 含有地形信息温纳排列BLOCKWEN.DAT 带有坏数据点的温纳排列BLOCKDIP.DAT 偶极－偶极排列BLOCKTWO.DAT 单极－单极排列RATHCRO.DAT 带有地形信息的温纳排列PIPESCHL.DAT 温纳—施伦贝谢尔排列WATER.DAT 水下测量MODEL101.DAT 一个很大的数据文件，需64兆内存以上DIPOLEN5.DAT 偶极排列方式，“n”为非整数BLUERIDGE.DAT 不同“n、a”的偶极排列方式WENSCHN5.DAT n为非整数的温纳－施伦贝谢尔排列方式PDIPREV.DAT 单极－偶极排列方式POLDPIN5.DAT n为非整数的的单极－偶极排列方式OHMMAPPER.DAT 移动测量系统KNIVSAS.DAT 中间梯度排列IPMODEL.DAT 极化数据（IP）IPSHAN.DAT PFE的极化数据IPMAGUSI.DAT 含金属因子的极化数据IPKENN.DAT 带有相位角度的极化数据BOREHOLE.DAT 跨孔数据BOREHIP.DAT 跨孔极化数据BOREDIFF.DAT 两个电极在钻孔不同高度BORERES.DAT 跨孔测量值为视电阻率值BOREHOLE_TOPO.DAT 含地形信息的钻孔数据二、反演的一般步骤1、数据格式转换运行“电法数据接收与转换”，将原始高密度数据文件转换为RES2DINV格式（.dat）即可，本软件的数据格式详见子目录下的“数据格式说明(以GLADOE2.DAT为例).txt”。

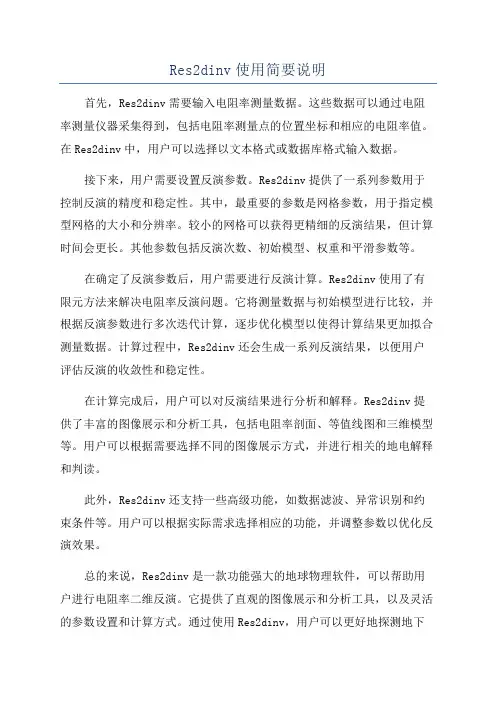

Res2dinv使用简要说明首先，Res2dinv需要输入电阻率测量数据。
这些数据可以通过电阻率测量仪器采集得到，包括电阻率测量点的位置坐标和相应的电阻率值。
在Res2dinv中，用户可以选择以文本格式或数据库格式输入数据。
接下来，用户需要设置反演参数。
Res2dinv提供了一系列参数用于控制反演的精度和稳定性。
其中，最重要的参数是网格参数，用于指定模型网格的大小和分辨率。
较小的网格可以获得更精细的反演结果，但计算时间会更长。
其他参数包括反演次数、初始模型、权重和平滑参数等。
在确定了反演参数后，用户需要进行反演计算。
Res2dinv使用了有限元方法来解决电阻率反演问题。
它将测量数据与初始模型进行比较，并根据反演参数进行多次迭代计算，逐步优化模型以使得计算结果更加拟合测量数据。
计算过程中，Res2dinv还会生成一系列反演结果，以便用户评估反演的收敛性和稳定性。
在计算完成后，用户可以对反演结果进行分析和解释。
Res2dinv提供了丰富的图像展示和分析工具，包括电阻率剖面、等值线图和三维模型等。
用户可以根据需要选择不同的图像展示方式，并进行相关的地电解释和判读。
此外，Res2dinv还支持一些高级功能，如数据滤波、异常识别和约束条件等。
用户可以根据实际需求选择相应的功能，并调整参数以优化反演效果。
总的来说，Res2dinv是一款功能强大的地球物理软件，可以帮助用户进行电阻率二维反演。
它提供了直观的图像展示和分析工具，以及灵活的参数设置和计算方式。
通过使用Res2dinv，用户可以更好地探测地下结构、评估地下水资源和矿产资源的分布情况，从而提高勘探和开发的效率和准确性。
《电法勘探》实验报告二维高密度正、反演学院：地测学院专业：地球物理学姓名：学号：完成时间：2016.11.28二〇一六年十一月一、实验目的1.掌握高密度电法的噪声（飞点、白噪声）的滤波方法；；2.掌握高密度电法宏观地电断面的求取方；3.掌握高密度电法局部异常的求取方法；4.掌握高密度电法异常的划分方法（统计）；5.掌握高密度电法比值参数的求取方法；6.了解高密度电法二维反演的多解性问题；7.熟悉Res2Dinv软件的使用；8.学会用有限差分进行反演；9.学会用不同参数进行反演。
二、实验要求1.完成实验内容的资料处理；2.绘制处理前后的结果对比并分析；3.关于比值计算，先正演，再计算；4.分析二维反演结果多解性的原因；5.完成报告编写。
三、实验设备计算机，Res2Dinv软件，Res2Dmod软件、Sufer软件。
四、实验内容1.在Res2Dmod软件中建立一个二维模型并用高密度中的一种装置进行正演；2.用1中的结果在Res2Dinv软件中进行反演；3.用Res2Dinv软件反演的数据在Sufer中画图；4. 用Res2Dinv软件反演的数据求T值；5.将实测数据去噪、滤波、求取局部异常、划分局部异常。
五、实验步骤及结果1. 在Res2Dmod软件中建立一个二维模型，如下图所示：图1.模型图2.将正演模型(winner装置)以反演的格式输出(.dat) ，结果如下图：3.将正演数据用有限差分和有限元分别进行反演，结果如下图：图2 有限元反演视电阻率断面图图3 有限差分反演视电阻率断面图3、实测数据经过移动平均滤波后反演结果：图4 原始数据与移动平均滤波后有限元反演视电阻率断面对比图4.求取实测数据的宏观地电断面---------可用低通滤波或利用滤波窗口的大小及周转次数求取宏观地电断面，结果如下图：图5 高斯低通滤波后反演视电阻率断面图5.求取实测数据的局部异常--------将去噪的数据（背景值+局部异常）减去低通滤波的数据（背景值可认为是低频，故低通后剩下的事背景值）就可得到局部异常，结果如下图：图6局部异常视电阻率断面图六、实验结论通过有限差分和有限元方法对比可知，这两种方法反演出的结果差别不大，对反演结果的影响的不大；从不同的模型的反演的结果来看，用不同的初始模型，反演出来的结果出入很大，也进一步说明了反演的不唯一性，启示我们在实际工作中因注重反演的多解性，不能一概而论，应该给它一些其他的约束条件，结合一些其他资料进行综合解释，提高解释的准确性。
前言RES2DINV 是一个能够自动反演2D电性拟断面的电脑程序。
这是一个标准的windows窗口程序，支持所有windows兼容的显示器和打印机，并在最高达1600×1200分辨率、256色的显示器上测试成功。
很抱歉本人英语水平有限，没能将全部说明书翻译。
以下内容是本人在使用软件过程中，按照操作流程，将用到的菜单及选项依次翻译成了中文。
对于一些选项加了自己的说明。
使用方法：一、File→1．read data file说明：读数据文件二、. Edit→1．exterminate bad datum points说明：去除坏数据点三、change settings→1．Damping factors说明：阻尼系数。
数据噪声大选大点的值2．Limit range of model resistivity说明：限制模型电阻率范围3．Vertical/horizontal flatness filter ratio说明：垂直/水平平坦滤波比。
拟断面上主异常为纵向则选大一点，如2.0。
水平主异常选小值，如0.5。
4．Reduce variations near borehole说明：减小钻孔附近的变异。
第一个框表示梯度值，钻孔附近按梯度值变化。
第2 个框按据钻孔的距离压缩，数值越小，钻孔附近异常压缩越厉害。
5．Finite mesh grid size说明：有限网格大小。
4更好一点，也更占内存。
（一般的拟断面可以选4）6．Use finite-element method说明，选择有限元法或者有限差法。
（）7．Mesh refinement说明：网格细化，第一行：如果电阻率变化在1-50之间，用normal mesh。
如果电阻率变化在1-500之间，用finer mesh。
如果电阻率变化超过1-500，用finest mesh。
（耗时间）第二行：有限网格大小，（每连个电极之间的节点数）如果第一行选择finer mesh 或者finest mesh ,则选4。
二维高密度电法反演程序ver.3.54 for WIN98/Me/2000/XP/2003使用说明一、安装软件当您拿本软件光盘后，运行Setup.exe，将软件安装至指定目录中，安装完成后请运行破解补丁，运行补丁后请将“瑞典高密度软件”复制到安装目录下即可。
双击“瑞典高密度软件”即可运行该二维高密度电法反演程序。
以下是软件自带的一些示例数据可用于测试软件的全部功能：LANDFILL.DAT 有50个电极的温纳排列GRUNDFOR.DAT 不规则数据分布的温纳排列ODARSLOV.DAT 高阻体上的温纳排列ROMO.DAT 另一个大型温纳排列DUFUYA.DAT 有300根电极且超过1200个数据的温纳排列GLADOE2.DAT 含有地形信息温纳排列BLOCKWEN.DAT 带有坏数据点的温纳排列BLOCKDIP.DAT 偶极－偶极排列BLOCKTWO.DAT 单极－单极排列RATHCRO.DAT 带有地形信息的温纳排列PIPESCHL.DAT 温纳—施伦贝谢尔排列WATER.DAT 水下测量MODEL101.DAT 一个很大的数据文件，需64兆内存以上DIPOLEN5.DAT 偶极排列方式，“n”为非整数BLUERIDGE.DAT 不同“n、a”的偶极排列方式WENSCHN5.DAT n为非整数的温纳－施伦贝谢尔排列方式PDIPREV.DAT 单极－偶极排列方式POLDPIN5.DAT n为非整数的的单极－偶极排列方式OHMMAPPER.DAT 移动测量系统KNIVSAS.DAT 中间梯度排列IPMODEL.DAT 极化数据（IP）IPSHAN.DAT PFE的极化数据IPMAGUSI.DAT 含金属因子的极化数据IPKENN.DAT 带有相位角度的极化数据BOREHOLE.DAT 跨孔数据BOREHIP.DAT 跨孔极化数据BOREDIFF.DAT 两个电极在钻孔不同高度BORERES.DAT 跨孔测量值为视电阻率值BOREHOLE_TOPO.DAT 含地形信息的钻孔数据二、反演的一般步骤1、数据格式转换运行“电法数据接收与转换”，将原始高密度数据文件转换为RES2DINV格式（.dat）即可，本软件的数据格式详见子目录下的“数据格式说明(以GLADOE2.DAT为例).txt”。

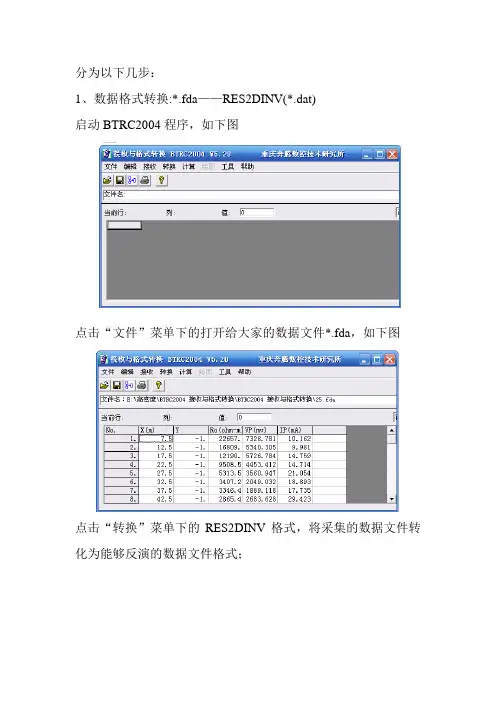

分为以下几步：
1、数据格式转换:*.fda——RES2DINV(*.dat)
启动BTRC2004程序，如下图
点击“文件”菜单下的打开给大家的数据文件*.fda，如下图
点击“转换”菜单下的RES2DINV格式，将采集的数据文件转化为能够反演的数据文件格式；
点击后——输入转换的文件名——确定——提示转换完成。
2、删除已转换的数据文件中的坏点
用给你们的SURFER软件，或EXCEL打开，逐一删除数据中的坏点（电阻率为负值或在横向上有突变的点），如：
将坏点数据删除后，文件的数据总行数将减少，注意必须修改数据表中第四行中的数字（456）与删除掉所有的坏点后的实测数据个数相等。
3、开始反演
1）启动RES2DINV反演程序，如下图：
2）点击“文件”——“读取数据文件”，文件正确读取如下图：
3)由于该软件反演深度偏浅，所以要设置一个参数：菜单二维反演——修改层深度，如下图：
把模型深度范围的因子设置为2，点击确定，大家可以多试几个参数，试试反演效果。
4）点击二维反演——最小二乘反演，反演结束如下图：
图中上图为实测电阻率数据拟断面图；
中图为模拟的电阻率数据拟断面图；
下图为电阻率的二维反演结果。

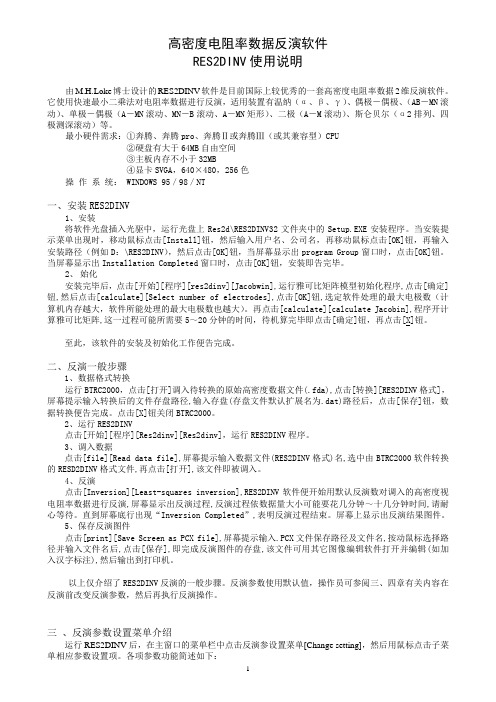

二维高密度电法反演程序ver.3.6 for WIN98/Me/2000/XP/2003使用说明一、安装软件当您拿本软件光盘后，双击2DRES，将软件解压至C:\2DRES目录中，插入USB加密锁后，双击2DRES.EXE即可运行该二维高密度电法反演程序。
如果你的操作系统是Windows98，则需安装USB加密锁驱动程序。
（1）点击DONGLE.exe，安装USB加密锁驱动程序。
（2）在98下插入USB加密狗后，提示寻找驱动程序，点击下一步，选择“搜索设备的最新驱动程序（推荐）”再点击下一步,找到C:\windows 目录，点击下一步，提示“请插入标签为......”点击确定后找到C:\windows\system32\drivers”点击确定便可找到并安装该驱动程序。
以下是软件自带的一些示例数据可用于测试软件的全部功能：LANDFILL.DAT 有50个电极的温纳排列GRUNDFOR.DAT 不规则数据分布的温纳排列ODARSLOV.DAT 高阻体上的温纳排列ROMO.DAT 另一个大型温纳排列DUFUYA.DAT 有300根电极且超过1200个数据的温纳排列GLADOE2.DAT 含有地形信息温纳排列BLOCKWEN.DAT 带有坏数据点的温纳排列BLOCKDIP.DAT 偶极－偶极排列BLOCKTWO.DAT 单极－单极排列RATHCRO.DAT 带有地形信息的温纳排列PIPESCHL.DAT 温纳—施伦贝谢尔排列WATER.DAT 水下测量MODEL101.DAT 一个很大的数据文件，需64兆内存以上DIPOLEN5.DAT 偶极排列方式，“n”为非整数BLUERIDGE.DAT 不同“n、a”的偶极排列方式WENSCHN5.DAT n为非整数的温纳－施伦贝谢尔排列方式PDIPREV.DAT 单极－偶极排列方式POLDPIN5.DAT n为非整数的的单极－偶极排列方式OHMMAPPER.DAT 移动测量系统KNIVSAS.DAT 中间梯度排列IPMODEL.DAT 极化数据（IP）IPSHAN.DAT PFE的极化数据IPMAGUSI.DAT 含金属因子的极化数据IPKENN.DAT 带有相位角度的极化数据BOREHOLE.DAT 跨孔数据BOREHIP.DAT 跨孔极化数据BOREDIFF.DAT 两个电极在钻孔不同高度BORERES.DAT 跨孔测量值为视电阻率值BOREHOLE_TOPO.DAT 含地形信息的钻孔数据二、反演的一般步骤1、数据格式转换运行BTRC2002，点击“打开”调入待转换的原始高密度数据文件（.fda），点击“转换RES2DINV 格式”（.dat）即可，本软件的数据格式详见子目录下的“数据格式说明(以GLADOE2.DAT为例).txt”。
1、程序简介RES2DINV是一种能自动确定电子成象测量资料的地下二维电阻率模型的最小二乘法计算机反演计算程序，适用于二维电阻率&激发极化资料快速反演，可用于约25～650个电极采集的大型数据（约100～5000个数据点）资料反演。
本反演计算程序除适用于电极布设于地面的正常勘查外，还可用于水下及跨孔高密度电阻率法勘查。
由于它是基于WINDOWS的程序，能支持任何与WINDOWS兼容的图形卡或打印机。
程序在1600X1200象素、256色的显示器上测试通过。
2、计算机系统需求由于反演计算需要运行二维逼近模拟和最小二乘子程序，本程序设计运行于80386及其以上的IBM PC兼容微机、操作系统为Windows 3.1、Windows 95或Windows NT。
在奔腾机上，进行50个电极的数据资料反演，仅需几分钟。
最低配置：48MB硬盘自由空间、16MB RAM、640×480 SVGA彩色图形系统、Windows3.1 或95操作系统、80386/387 80486DX Pentium, Pentium Pro or Pentium II CPU（或兼容CPU）。
建议使用800×600分辨率（对于14英寸或15英寸监视器）或1024×768分辨率（对于17英寸或21英寸监视器）、256色彩色SVGA图形模式。
如果需要处理多于300根电极、2000个数据点的资料，建议使用32MB以上内存的系统。
3、程序的安装使用在Windows环境下先运行安装盘上的SETUP.EXE安装程序，然后再运行硬盘res2dinv子目录下的JACOBWIN.EXE程序，完成系统安装。
此时，主程序RES2DINV.EXE以及支持文件（GRADWEN, GRADTWO and GRADDIP）、示例文件将被安装在硬盘的res2dinv子目录下。
双击RES2DINV图标，便可运行电阻率反演程序。
程序首先检查计算机系统资源，它将检查可用内存及可用硬盘空间。
如果程序示警，则必须退出程序并对计算机配置作相应调整。
检查计算机配置之后，程序在屏幕上方显示下列主菜单。
图6 LANDFILL.DAT 的实测及计算出的视电阻率拟断面与反演程序所获得的模型用鼠标双击可选择所选项目。
如果是首次使用本程序，可尝试调入程序提供的LANDFILL.DAT数据文件，然后选择反演选项进行该数据的反演计算。
图6为该数据的反演成果图示例。
下面将对这些菜单项作更详细的描述。
在读入数据以后，通常需要使用“edit data”选项来删除坏数据点。
如果数据中含有地形数据，在进行资料反演之前，选择“Topography”选项计算地形改正。
File――文件操作当你选择“File”选项时，将显示下列菜单：Read data file：读入当前子目录下扩展名为.DA T的数据文件。
.DA T数据文件为文本格式，可用用任何文本编辑程序（如Windows的NOTEPAD程等）进行编辑。
数据项之间可用逗号、空格、或换行/回车符分隔。
程序要求数据按一定的格式排列，如果程序在运行中出现问题，一个可能的原因就是输入数据格式错误所致，首先应检查数据文件的格式。
程序将试图检测一些共性错误，例如零或负视电阻率值等。
.DAT数据文件格式见附录一。
作为缺省选项，程序读入地形数据之后，将试图精简地形数据点。
如果你改变了此缺省选项，程序将询问是否要精简地形数据点。
如果有某些地形点处在相同斜度的地面上，则地形点的数量就可以被精简。
缩减地形点的数量，将会大大缩短计算地形改正所需的时间。
Import data in ..... format：本选项允许你读入其他程序的数据格式。
那些程序通常是由你所使用的高密度电阻率仪系统制造商所提供。
Run JACOBWIN program：这个选项产生一些RES2DINV程序所需的支持文件。
该选项必须在安装RES2DINV程序后首先运行，JACOBWIN程序仅需运行一次。
Change buffer drive：程序自动使用硬盘的最大自由空间作为缓冲驱动器以存储反演计算时所需的临时文件。
该选项允许你改变程序所使用的缓冲区驱动器。
Set program priority：在反演超过3000个数据点的大型资料时，反演子程序不被其他程序所中断是很重要的。
设置该程序的优先权为“high”时，可保证在资料正常反演过程中，程序不被其他的程序所打断。
设置程序优先权为“highest”时，将给予程序以最高优先权，但是，它可能会在资料反演过程中使某些操作系统功能失效。
仅仅在数据量非常庞大，并且在能保证反演数据格式正确时，才选择此选项。
在大多数情况下，选择“hogh”选项已足够了。
Edit Data――数据编辑该选项使你能对前述选项中已经读入的数据作某些修改。
它将使你能够删除坏数据点和在非常庞大的资料中选取部分数据进行反演。
当你选择该选项后，会显示出下述子菜单。
Exterminate bad datum points：消除坏数据点。
在这个选项中，视电阻率数据值以剖面图的形式显示，可以使用鼠标删除任何坏数据点。
本选项的主要目的是删除那些电阻率值明显错误的数据点。
这些坏数据点可能源于某个电极的连接失败，干燥土壤中电极接触不良或由于非常潮湿的环境条件导致的电缆短路等。
这些坏数据点通常有比相邻点奇高或奇低的视电阻率值。
处理这些坏数据点的最好方法是剔除它们，使之不影响反演获得的模型。
图7为有坏数据点的资料示例，移动鼠标的十字光标到数据点，点击鼠标左键，便可删除该点数据。
数据点的颜色应该从黑色变为紫色。
如果再次点击同一数据点，数据则被恢复。
用Q键退出该选项。
Splice large data set ：拼接大型数据：如果资料数据量太大，无法一次作反演处理，该选项可选择资料中的一段进行反演。
选择该选项后，将以拟断面图的形式显示出数据点，用左右箭头键或Home、PgUp键移动数据段左电极边界，用End、PgDn或[ 、]键移动数据段右电极边界，用－键或＝键同时移动数据段左右电极边界，用上下箭头键选择数据层，用D 键间隔删除所选择层的数据点，用E键删除所选择层的所有数据点，按键的全部说明均显示在屏幕上。
已被选择了的数据点以紫色十字或点标记，而余下的数据点为黑色。
段的左右边界在拟断面图上部用黄色垂直线表示。
程序可以读入包括1200个电极的数据文件，使用本选项可以选择进行反演的数据段（64MB RAM的计算机最多允许650个电极、6500个数据点），整个资料便可以分段完成反演。
选取了欲反演的子数据段后，应该选取"Exterminate bad datum points"选项检查坏数据点。
通常，我们建议你一次反演整个资料，在大多数情况下，这可以很容易地用增加RAM和硬盘自由空间的方法解决。
图7：含有坏数据点的资料示例Reverse pseudosection ：倒转拟断面图。
本选项可左右倒转拟断面图。
Change location of first electrode：变更首电极的编号。
本选项允许变更测线上首电极的编号。
Edit data file ：编辑数据文件。
选择本选项后，将调用文字编辑器（默认为NOTEPAD），欲返回RES2DINV程序，必须先退出文字编辑程序。
Run another program ：运行其他程序。
本选项使你能够在Windows 3.1中运行其他程序，你也可用同时按下Ctrl 和Esc键，然后点击程序管理器来运行其他程序。
Choose font ：选择字体。
系统默认字体是Arial字体，可选择字体有Courier New、Times New Roman和System 字体。
Change program settings――改变程序设置程序内部预置了一套适用于多数资料的阻尼系数和其它变量，但是，在某些情况下，对控制反演过程的参数进行修改可能会得到更好的结果。
选择“Changing Setting”选项后，将显示下列菜单Damping factors ：阻尼系数。
在本选项中，可以设置方程（1）中阻尼系数的初始值以及最小阻尼系数。
如果资料噪音很大，宜选择相对大一些的阻尼系数（例如0.3）。
如果资料噪音很小，宜选择较小的阻尼系数（例如0.1）。
反演子程序将在每一次迭代之后逐渐减小阻尼系数。
必须设置最小阻尼系数你稳定反演过程。
最小阻尼系数通常设置为初始阻尼系数的1/15。
Change of damping factor with depth ：改变阻尼系数的深度变化系数。
因为电阻率法的分辨率随着深度增加而呈指数下降，为了稳定反演过程，在最小二乘法反演中使用的阻尼系数通常逐层增加，一般每层的增加系数为1.2。
如果模型底层的电阻率出现不自然的振荡，改用较大的系数值可以抑制振荡。
Line search ：线性搜索。
反演程序借助于解方程（1）来修改模型参数，通常，参数修改矢量d将减小模型的均方误差。
在均方误差增加的情况下，面临三种选择，一种是使用四次插值（Fletcher 1987）执行线性搜索去寻找改变模型块电阻率的最佳步长以降低均方误差，但是可能会被陷在局部极小值中；另一种是不理会这次的误差增大，而寄希望于下一次迭代会产生较小的均方误差。
这可能会跳过局部极小，但是也可能会导致误差的进一步增大；第三种选择是在每一次迭代执行线性搜索。
这通常会得到最佳步长，但是在每一次迭代中需要至少进行一次提前计算。
如果能减少用于使均方误差降低到可接受水平所需的迭代次数，在某些情况下，这些额外的提前计算是值得的。
本设置仅仅从第三次迭代开始起作用，这是由于头两次迭代的均方误差变化一般都很大，程序在试图寻找最佳步长以进一步降低均方误差时，总是执行线性搜索。
Percentage change for line search ：线性搜索误差变化最低百分比。
线性搜索法通常能估算出下次迭代后视电阻率均方误差的变化量，如果这个变化量太小，则计算模型参数变化矢量最佳步长的线性搜索就不值得再进行下去。
通常该值为0.1～1.0％。
Number of iterations ：迭代次数。
本选项允许用户设置反演程序的最高迭代次数。
默认设置次数为5次，对于大多数资料而言，这是足够的了。
当反演达到最高限制次数时，程序会询问用户是否再增加迭代次数。
通常不需要进行10次以上的迭代。
演示版的最高迭代次数为3。
Vertical to horizontal flatness filter ratio ：垂向与水平平滑滤波比。
本选项可以选择垂向平滑滤波(fz)与水平平滑滤波(fx)的阻尼系数比。
默认二者的阻尼系数相等。
但是，如果拟断面图上的异常沿垂向延长，可以选取较高的垂向/水平平滑滤波比值（例如 2.0），以迫使程序反演出的模型沿垂向拉长；反之，对于水平方向延伸的异常，宜选取较小的值（例如0.5）。
