CIGS 太阳电池材料结构与特性
- 格式:pdf
- 大小:557.39 KB
- 文档页数:3
铜铟镓硫多元化合物太阳能电池
铜铟镓硫多元化合物太阳能电池,也称为CIGS太阳能电池,
是一种新型薄膜太阳能电池技术。
它采用由铜(Copper)、铟(Indium)、镓(Gallium)和硫(Sulfur)组成的多元化合物
薄膜作为光电转换层,将光能转化为电能。
CIGS太阳能电池具有以下优点:
1. 高效率:CIGS太阳能电池的转换效率较高,可达到20%以上,与传统的硅太阳能电池相比更具竞争力。
2. 灵活性:CIGS太阳能电池可以制备成柔性薄膜,适用于各
种形状和曲面的应用,具有更广泛的应用领域。
3. 薄膜制备简单:CIGS太阳能电池的薄膜制备工艺相对简单,可以通过卷帘描绘、溅射等方法制备,成本较低。
4. 光伏效应强:CIGS太阳能电池在低光照条件下的工作效率
较高,适用于多种环境条件下的应用。
然而,CIGS太阳能电池也存在一些挑战和限制:
1. 铟资源稀缺:铟是CIGS太阳能电池中的关键材料,但铟资
源非常稀缺,导致其价格较高,限制了CIGS太阳能电池的大
规模应用。
2. 氧化问题:CIGS太阳能电池在长期暴露于空气中容易氧化,降低了电池的稳定性和寿命。
3. 制造成本:尽管CIGS太阳能电池制造成本相对较低,但与
传统硅太阳能电池相比仍然较高,制约了其商业化应用的速度。
尽管存在一些挑战,CIGS太阳能电池作为一种新型的太阳能
电池技术,具有很大的潜力和应用前景,可以在建筑一体化、
充电设备、电动车等领域发挥重要作用。
随着相关技术的进一步发展和研究,相信CIGS太阳能电池在未来能够得到更广泛的应用。
铜铟镓硒薄膜太阳能电池结构1. 引言嘿,朋友们,今天咱们聊聊铜铟镓硒薄膜太阳能电池。
听起来有点拗口对吧?别担心,听我慢慢道来。
现在太阳能电池越来越普及,走在科技前沿的小伙伴们可得知道这玩意儿的背后故事。
铜铟镓硒(CIGS)可不是简单的材料,它就像是科技界的小明星,凭借着独特的魅力俘获了不少人的心。
大家伙儿,太阳能电池的未来可得靠它们了哦!2. 铜铟镓硒的秘密2.1 材料构成首先,铜铟镓硒这个名字可真是个舶来品,它的组成成分像是万花筒一样,各有各的精彩。
简单来说,CIGS由铜、铟、镓和硒四种元素组合而成。
这四个小家伙的关系可不简单,互相搭配得恰到好处。
就像朋友间的默契,CIGS的每个成分都有它的独特作用,像是在为电池的高效能助阵。
铜是主要的导电材料,铟和镓负责提升光吸收能力,而硒则是个调味剂,提升了整体性能。
这组合就像是一道精致的料理,每个食材都不可或缺。
2.2 制作工艺接下来,咱们说说制作工艺。
CIGS薄膜太阳能电池的生产过程可真是个“大工程”。
首先,得准备好基材,通常使用玻璃或塑料。
然后,经过一系列复杂的工艺,比如蒸发沉积和溅射,四种元素在高温下神奇地结合起来。
就好像是一场化学魔术表演,观众们眼睁睁看着原料变成薄膜。
经过这样的处理,薄膜厚度仅为几微米,相当于一根头发的千分之一。
想想看,咱们居然能把光电材料做得这么薄,科技的力量真让人瞠目结舌!3. CIGS电池的优势3.1 高效能说到CIGS太阳能电池的优势,简直是数不胜数。
首先,它的光电转化效率相当高,这意味着它能把阳光转化为电能的能力杠杠的。
就拿目前的技术来说,CIGS电池的效率可以达到20%左右,甚至更高,真是让人心动不已。
这和传统硅基太阳能电池相比,真是相形见绌,简直是“碾压”对手。
3.2 应用广泛此外,CIGS电池还有个特大优点,那就是它的应用范围极广。
无论是大型太阳能发电厂,还是小巧玲珑的家用电池,CIGS都能胜任。
想象一下,咱们在城市屋顶上,看到一排排闪闪发亮的太阳能板,背后支持它们的可能就是CIGS技术。
cigs薄膜太阳能电池结构
CIGS薄膜太阳能电池是一种薄膜太阳能电池,其结构由多个层次组成。
典型的CIGS薄膜太阳能电池结构包括以下几个部分:
1. 衬底,通常是玻璃或不锈钢基板,用于支撑整个电池结构并提供稳定的基础。
2. 后电极,通常是一层薄的金属层,如不锈钢或铝,用于收集电子并将其引出电池。
3. CIGS吸收层,CIGS代表铜铟镓硒,这是电池的关键部分,它是由铜、铟、镓和硒元素组成的薄膜,能够吸收太阳光并产生电子-空穴对。
4. 缓冲层,通常是由碲化镉或其他材料组成的薄膜,用于改善CIGS吸收层与前电极之间的接触,同时还能够提高电池的稳定性和效率。
5. 透明导电层,通常是氧化铟锡(ITO)或其他透明导电氧化物材料,用于收集从CIGS吸收层中产生的电子并将其引出电池。
6. 前电极,通常是一层透明导电材料,用于收集电子并将其引
出电池,同时还能够允许太阳光透过并被CIGS吸收层吸收。
这些层次的结合使得CIGS薄膜太阳能电池能够高效地转换太阳
能光子为电能。
同时,这种结构相对较薄且灵活,因此可以用于多
种应用,如建筑一体化和便携式充电设备等。
总的来说,CIGS薄膜
太阳能电池结构的设计使其成为了一种具有潜力的太阳能电池技术。
CIGS 太陽電池材料結構與特性
1.CIGS 元件構造
CIGS 薄膜太陽電池具有層狀結構,其典型結構為:蘇打玻璃(Soda-lime glass, SLG)/Mo 薄膜電極/p 型吸收層 CIGS 薄膜/n 型緩衝層 CdS 薄膜/雙層結構的ZnO 薄膜窗口層(i-ZnO/n-ZnO)/抗反射層 MgF2/Ni-Al 電極薄膜
[1],如圖1所示。

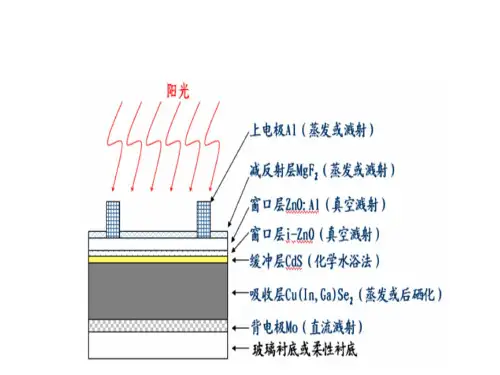

圖 1 CIGS 薄膜太陽電池結構示意圖[1]
2.CIGS 吸收層特性
Ⅰ-Ⅲ-Ⅵ2的太陽電池薄膜的化學成分較佳的比值為Cu:In:Se = 1:1:2 的
成分組成,其銅對三族(Cu/Ⅲ)最佳理想化學計量比值近於0.93[26]。
Ⅰ-Ⅲ-Ⅵ族的
CIGS 薄膜太陽電池為黃銅礦(Chalcopyrite)晶體結構,而黃銅礦結構由閃鋅礦結構(Sphalerite)演變而來。
閃鋅礦結構如圖2 (a)所示,是以Ⅱ族鋅和Ⅵ族硒原子組成
的。
黃銅礦結構如圖2 (b)所示,I族Cu和Ⅲ族In元素取代Ⅱ的Zn原子的位子,原
本Ⅵ族的硒(Se)則維持不變,且黃銅礦立方晶格c軸方向單位長度大約為閃鋅礦結構
的兩倍,故此結構實為兩個閃鋅礦結構所形成。
在黃銅礦結構中每個銅原子都有四個
鍵結連接到一個硒原子上,且每個銦也有四個鍵結連接到一個硒原子上,所以表示每
個Se原子有兩個鍵鍵結到Cu和兩個鍵鍵結到In。
由於黃銅礦結構中,有部分因不
同原子半徑所造成的晶格畸變,因此,此結構之晶格比例c/a 不等於2,所以導致I-
Ⅵ (Cu-Se)原子和Ⅲ-Ⅵ (InSe/Ga-Se)原子之間的鍵結強度也會不相同。
圖 2 (a)閃鋅礦結構 (b)黃銅礦結構[2]
由圖 3 所示,α–CuInSe2 為黃銅礦結構屬於四方晶系(Tetragonal crystal system),在室溫時,當 Cu 的化學成份比介於 24 至 24.5 at %,會有 CuInSe2(α) 相存在,且當退火熱處理溫度達到 973K 時,CuInSe2 薄膜的成分組成可容許約
5mol%的變異誤差,這表示即便 CuInSe2 薄膜成份組成偏離比值 Cu:In:Se=1:1:2 的成份組成,只要在該組成區域範圍內,就能具有黃銅礦結構及其相同的物理和化學性質。
然而 CuInSe2 薄膜偏移化學組成時,處於富 Cu (Cu-rich) 的情況下,會得到混合的α 和 Cu2Se 的相。
換句話說,當薄膜處於富 In (In-rich)的情況下,會得到混合的α 和有序缺陷化合物(Ordered defect compound, ODC)相存在。
另外,在 Cu2Se–In2Se3 相圖中存在β 與γ 相分別是代表(CuIn3Se5)、(CuIn5Se8),而β 稱為有序空位化合物(Ordered vacancy compound , OVC)。
圖 3 Cu2Se–In2Se3 二元相圖[3]
由圖 4 所示,Cu 化學計量成份在 25 at %時,CuInSe2 不會以單晶相的情況存在,且於室溫時,CuInSe2 單晶相的形成區間相當狹窄。
另一方面,由圖中可以發現,隨著退火熱處理溫度提升,CuInSe2 單晶相的形成區間也隨之變寬,直到退火熱處理溫度超過700o C(973K)時,CuInSe2 單晶相的形成區間才又急速變窄。
且 CuInSe2 單晶相的區間朝著富 In 方向寬化,Cu 化學計量成份在 22 至 24 at %的區間,就能得到 CuInSe2 單晶相。
圖 4 CuInSe2 之相類似的二元相圖是延著藉由不同的熱處理溫度分析和結構相圖分析所建立的In2Se3 和 Cu2Se 二元混合物曲線[4]
References
[1]L. M. Mansfield, I. L. Repins, S. Glynn, M. D. Carducci, D. M. Honecker, J. W. Pankow,
M. R. Young, C. DeHart, R. Sundaramoorthy, C. L. Beall, B. To, “Sodium-doped
molybdenum targets for controllable sodium incorporation in CIGS solar cells”, Photovoltaic Specialists Conference (PVSC) 37th IEEE, 2011,pp. 3636-3641.
[2]T. Markvart and L. Castaner, “Solar cells: materials and manufacture and
operation”, Oxford, Elsevier Advanced Technology, 2005.
[3] B. J. Stanbery, “Copper indium selenides and related materials for photovoltaic
devices”, Critical Reviews in Solid State and Materials Sciences, 27, 2002, pp. 73-117.
[4]M. Burgelman and A. Niemegeers, “Calculation of CIS and CdTe module
ef fi ciencies”, Solar Energy Materials and Solar Cells, 51, 1998, pp. 129-143.。
