汽车车身外板件焊接操作技术分析随着汽车工业的不断发展和进步，车身外板件焊接技术也得以不断提升。
汽车车身外板件焊接操作技术是汽车制造过程中不可忽视的重要环节，它关系到汽车的质量和安全性。
下面将对汽车车身外板件焊接操作技术进行分析。
一、焊接工艺流程1. 板料的切割和加工焊接开始前需要对车体的板料进行切割和加工，以保证焊接的准确性和稳定性。
2. 夹具准备夹具需要根据焊接的需要设计和制造，并根据图纸进行布置，以保证焊接的准确性。
3. 焊接前的检查在进行焊接前需要对车体进行全面的检查和确认，以保证焊接过程顺利进行，并且完成后车体没有任何问题。
4. 焊接汽车车身外板件焊接操作技术从普通的手工焊接到完全自动化焊接，常用的焊接方式包括手工弧焊、自动化MIG焊、激光焊、电弧焊、电子束焊等。
5. 焊后处理焊接后需要对焊点进行处理，以保证连接质量和外观质量。
通常采用打磨和抛光等方式处理。
6. 检查焊接完成后需要对焊接质量进行检查，以发现并排除不良焊接，确保车体质量的稳定和可靠性。
二、不同焊接技术的比较手工焊接手工焊接是最基本、最早期的焊接方式之一，它的优势是操作灵活，适合钢材的焊接。
缺点是焊接质量难以稳定，耗时耗力且效率低。
自动化MIG焊自动化MIG焊是目前最为常见的焊接类型之一，特点是速度快，能够同时完成多个焊接点的工作。
缺点是难以控制焊接质量，容易引起热变形和气孔等问题。
激光焊激光焊是一种高科技的焊接技术，它的优势是速度快，精度高，且可进行较大深度的焊接。
缺点是设备昂贵，操作难度大，难以控制焊接材质的质量。
电子束焊电子束焊是一种高能电子束焊接技术，它的优势是不会产生焊接变形，焊缝质量好，并且加工效率高，适用于各种金属的焊接。
缺点是设备昂贵，容易造成环境污染。
三、注意事项• 焊接必须在干燥、清洁的环境下进行，避免焊接面受到腐蚀影响。
• 焊接时要遵循安全规范，戴好手套、口罩、护目镜等。
• 焊接质量关系到车体的稳定性和安全性，对焊接工作人员的经验和技能要求较高。

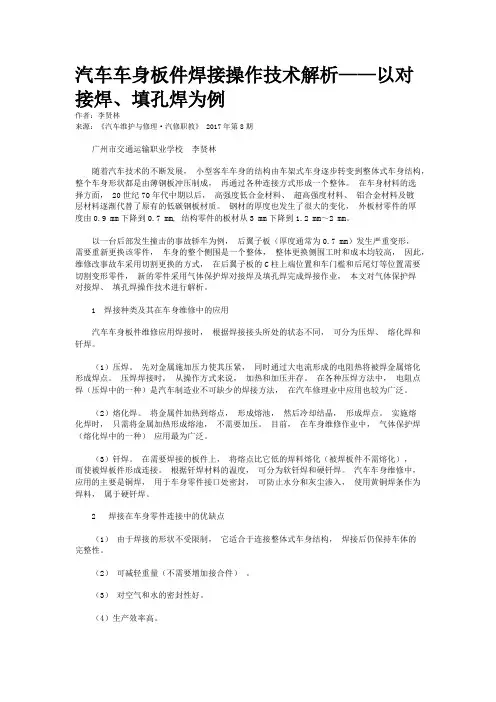

汽车车身板件焊接操作技术解析——以对接焊、填孔焊为例作者：李贤林来源：《汽车维护与修理·汽修职教》 2017年第8期广州市交通运输职业学校李贤林随着汽车技术的不断发展，小型客车车身的结构由车架式车身逐步转变到整体式车身结构，整个车身形状都是由薄钢板冲压制成，再通过各种连接方式形成一个整体。
在车身材料的选择方面， 20世纪70年代中期以后，高强度低合金材料、超高强度材料、铝合金材料及镀层材料逐渐代替了原有的低碳钢板材质。
钢材的厚度也发生了很大的变化，外板材零件的厚度由0.9 mm下降到0.7 mm, 结构零件的板材从3 mm下降到1.2 mm～2 mm。
以一台后部发生撞击的事故轿车为例，后翼子板（厚度通常为0.7 mm）发生严重变形，需要重新更换该零件，车身的整个侧围是一个整体，整体更换侧围工时和成本均较高，因此，维修改事故车采用切割更换的方式，在后翼子板的C柱上端位置和车门槛和后尾灯等位置需要切割变形零件，新的零件采用气体保护焊对接焊及填孔焊完成焊接作业，本文对气体保护焊对接焊、填孔焊操作技术进行解析。
1 焊接种类及其在车身维修中的应用汽车车身板件维修应用焊接时，根据焊接接头所处的状态不同，可分为压焊、熔化焊和钎焊。
（1）压焊。
先对金属施加压力使其压紧，同时通过大电流形成的电阻热将被焊金属熔化形成焊点。
压焊焊接时，从操作方式来说，加热和加压并存。
在各种压焊方法中，电阻点焊（压焊中的一种）是汽车制造业不可缺少的焊接方法，在汽车修理业中应用也较为广泛。
（2）熔化焊。
将金属件加热到熔点，形成熔池，然后冷却结晶，形成焊点。
实施熔化焊时，只需将金属加热形成熔池，不需要加压。
目前，在车身维修作业中，气体保护焊（熔化焊中的一种）应用最为广泛。
（3）钎焊。
在需要焊接的板件上，将熔点比它低的焊料熔化（被焊板件不需熔化），而使被焊板件形成连接。
根据钎焊材料的温度，可分为软钎焊和硬钎焊。
汽车车身维修中，应用的主要是铜焊，用于车身零件接口处密封，可防止水分和灰尘渗入，使用黄铜焊条作为焊料，属于硬钎焊。

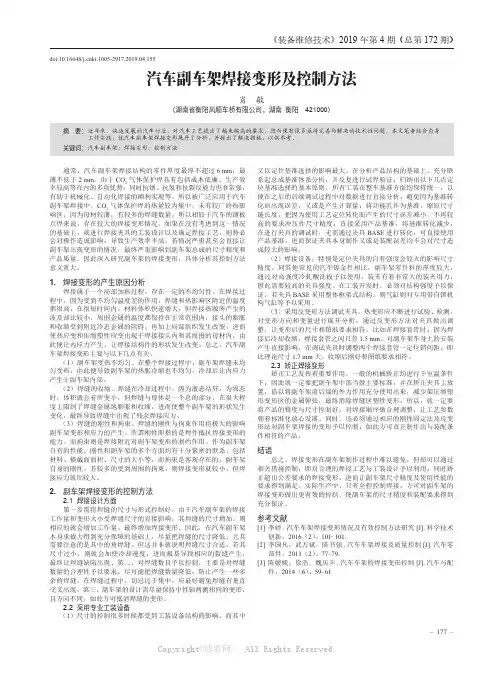

– 177 –《装备维修技术》2019年第4期（总第172期）doi:10.16648/ki.1005-2917.2019.04.155汽车副车架焊接变形及控制方法肖敏（湖南省衡阳风顺车桥有限公司，湖南 衡阳 421000）摘要： 近年来，快速发展的汽车行业，对汽车工艺提出了越来越高的要求，进而便有很多亟待完善与解决的技术性问题。
本文笔者结合自身工作实践，就汽车副车架焊接变形展开了分析，并提出了解决措施，以供参考。
关键词： 汽车副车架；焊接变形；控制方法通常，汽车副车架焊接结构的零件厚度最厚不超过6mm ，最薄不低于2mm 。
由于CO 2气体保护焊具有包括成本低廉、生产效率较高等在内的多项优势，同时抗锈、抗氢和抗裂纹能力也非常强，有助于机械化、自动化焊接的顺利实现等，所以被广泛应用于汽车副车架焊接中。
CO 2气体保护焊的热量较为集中，未有较广的热影响区，因为母材较薄，有较多的焊缝数量，所以相较于汽车的薄板点焊来说，存在较大的焊接变形情况。
如果在没有考虑到这一情况的基础上，就进行焊接夹具的工装设计以及确定焊接工艺，则势必会对操作造成影响，导致生产效率不高，若情况严重甚至会直接让副车架出现变形的情况，最终严重影响到副车架总成的尺寸精度和产品质量。
因此深入研究副车架的焊接变形，具体分析其控制方法意义重大。
1. 焊接变形的产生原因分析焊接属于一个局部加热过程，存在一定的不均匀性。
在焊接过程中，因为受到不均匀温度差的作用，焊缝和热影响区附近的温度都很高，在很短时间内，材料体积快速增大，但焊接热源所产生的波及却比较小，周围金属的温度都保持在正常范围内，接头的膨胀和收缩受到附近冷态金属的阻碍，再加上局部组织发生改变，进而使热应变和压缩塑性应变出现于焊接接头内和其周围的母材内，由此便让内应力产生，让焊接结构件的形状发生改变。
总之，汽车副车架焊接变形主要与以下几点有关。
（1）副车架受热不均匀。
在整个焊接过程中，副车架焊缝未均匀受热，由此便导致副车架的热胀冷缩也不均匀，冷却后让内应力产生于副车架内部。
浅谈汽车副车架的焊接工艺李萌浩金超长城汽车股份有限公司技术中心，河北省汽车工程技术研究中心，河北保定 071000摘要：在汽车中，副车架作为汽车悬架的重要组成部分，同时也是汽车中底盘零部件的关键零件，它的焊接工艺是和它的整体质量有着密不可分的关系的。
本文就对汽车中的副车架的焊接定位和其焊接工艺进行深入的探讨。
关键词：汽车；副车架；焊接工艺中图分类号：TG44 文献标识码：A 文章编号：1671-5810(2015)60-0100-021 前副车架的分类按照前副车架的结构形式可分为2大类。
1.1 整体开放式结构焊接件的大块为大板型的结构，多为冲压板件合成焊接，承载和传递主要的负荷，其组成中有带稳定杆的连接支架、摆臂安装支架、转向器安装支架、差速器支架等结构件，完成前副车架的功能性作用，安装时四周辅以衬套管或衬套管支架与车身装配连接。
1.2 框架式封闭结构在前副车架主体上增加前横梁、纵梁，以增加防撞吸能的功能，功能更强。
广泛用于SUV的车型上，实际上是第一类前副车架的一种变型。
2 副车架制造工艺分析2.1 工艺流程在工艺流程和工序编排上，副车架架构清晰，分总成少，生产线多采用主体式一字线流水布局，过程清晰、分支少、过程稳定，过程能力指数ＣＰＫ值高，有着很强的过程稳定性。
焊装工艺流程为：分总成焊接→主体焊装单元1→主体焊装单元2→主体焊装单元3→主体焊装单元n→焊后处理单元→补焊清渣单元→检测单元→成品打标。
2.2 焊接工艺成型要点2.2.1 副车架主体是大板冲压件的合成焊接，主体关键焊装工序采用上下板扣合的方式，先行将上下板扣合后进行焊接，上下板形成一个整体，因此焊接工艺采用焊接完成后待其有一定的焊接伸缩，释放部分的内应力，再与其他零件进行焊接。
工艺上要考虑焊接变形的影响，这种零件往往在上下板搭接处形成一条长焊缝，有的多达1ｍ，甚至更长。
焊接完成后焊接变形不可避免，焊接变形按下式进行估算计算。
式中：k1为修正系数，与焊接方法和材料有关，见表1；aw为焊缝截面积，mm2；L为焊接长度，mm；A为构件截面积，mm2；△Ｌ为纵向总收缩变形量，mm。
汽车车架的焊接修复工艺车架是汽车装配的基础，汽车的绝大部分部件和总成其位置都是通过车架来固定的。
因此，车架是汽车的主要承载件，汽车处于静态时，车架所受载荷为静载荷。
它包括车架和车身的自身质量及安装在车架上各总成与附件的质量，有时还包括乘客和行李的质量。
汽车处于动态时，车架承受的载荷为动载荷。
汽车在平坦的道路上以较高车速行驶时会产生垂直动载荷，它的大小取决于作用在车架上的静载荷及其在车架上的分布，同时，还取决于静载荷作用处的垂直加速度值。
受这种载荷作用，车架会产生弯曲变形。
汽车在崎岖不平的路面上行驶时，前后几个车轮可能不在同一平面上而产生斜对称动载荷，这主要是汽车在不平道路上行驶产生的。
其大小取决于道路不平整度以及车身、车架和悬架的刚度。
受这种载荷作用，车架也会产生扭转变形。
另外，由于汽车的使用工况不是固定的，而是受道路、气候条件及其它因素影响而产生相当频繁且无规律的变化。
因此，车架所受动载荷除以上两种外，还将承受其它一些动载荷的作用。
例如，当汽车加速或制动时，会导致车架前、后部分的载荷重新分配；汽车转弯时，离心力将使车架受到侧向力的作用；经常行驶于坏路的汽车，还承受冲击载荷的作用等；当前一轮正面撞在路面凸包上时，将使车架产生水平方向的剪切变形；安装在车架上的各总成工作时所产生的力等；这些无规律且不断变化的载荷引起车架变形的形式和状况也是随机的。
因此，车架的基本变形除纯弯曲、纯扭转变形外，还有弯曲与扭转的复合变形。
通常，车架承受的是无规律的交变重复载荷，车架的损坏主要是疲劳损坏，其主要形式是断裂，而疲劳裂纹则起源于纵梁或横梁的边缘处。
1. 车架的焊接方法车架纵梁断裂的修补与加固应视其裂纹的长短及所在的部位，采取不同的修理方法。
(1)当裂纹较短且在受力不大的部位时，可直接用电火花焊修。
焊修时应在裂纹的末端钻直径5mm的止裂孔，以消除应力，防止裂纹扩展(如图1a，虚线为砂纸打磨范围)。
沿裂纹开焊修坡口，坡口为90°，深度为纵梁厚度的2/3(如图1b)。
汽车副车架装焊要点及其调整方法概述：副车架在整车性能的一个关键部件，装焊出质量符合要求的副车架是保证整车的调试的前提，在整车中车的动力部分安装在副车架上它又和车架紧固连接,我们知道车架是整车的承重部分而副车架连接在车架的底部承担着整车的全部重量，副车架的强度是由结构设计和焊接方法及其焊接质量来保证的，这里不在详加分析，现在我们主要来阐述副车架在装焊中的调整方法，如何在工装夹具上装焊出符合设计要求的副车架，供参考借鉴。
副车架属于承重受力结构，一般采用中厚板CO2焊组焊构成，除的合理的安排装焊工艺外，在装焊的各道工序中施加预制其变形量，工装夹具如何调整十分重要，只靠三座标的精度检测标定副车架夹具，忽略了焊接变形的影响是装焊不出质量达标的副车架的。
焊接结构的副车架大多采用管梁拼焊和板件拼焊形式，大同小异结构不尽相同，这里重点介绍副车架工装夹具调整方面的方法。
板件拼焊形式副车架对于非配合安装面非一般可以不做过多的要求，从副车架分析它的主体作用只是承重过渡到每个安装点的连接，主体并不与车的动力配合，只要副车架和车的动力底盘部分的安装点面准确就不会影响整车的技术参数性能，因此夹具三坐标标定精度后，如何根据副车架总成检具调校修正焊接变形保证各安装点、面的准确，达到副车架的技术质量要求是副车架夹具调整的关键环节。
下面分别介绍副车架各道工序的工装夹具调校。
一、副车架上板、副车架下班、左/右连接支柱、左/右摆臂安装板组焊总成一序夹具调校夹具精度按整车数模标定后，首先分析焊接过程变形趋势和变形量，副车架上下板焊接采用了CO2段焊，焊道在上下板结合处的上边口，焊接变形虽有使上下板产生下凹的趋势单由于采用了断焊板件的受热量较小工艺上又要求采用对称焊接的方法因此下凹变形量很小也无扭曲趋势，不会影响副车架主体尺寸，可以不考虑预制下凹的反变形，左/右连接支座和副车架上下板连接处在整车中受力很大最大,采用了CO2 通焊，焊道长工件结合处受热线能量很大，产生很大的热变形，冷却后整个左/右连接支座向内侧收缩，收缩估算值可达到1.5-2mm，在左/右连接支座上的前安装座孔可以通过对前安装座定位销和前安装座定位面实现预制变形的调整，将其左/右连接支柱定位销向外移动1.5-2mm，依据计算左/右连接支柱定位销向外移动后左/右连接支柱定位面也同时下调约1mm用以抵消焊接收缩变形回位后达到较准确的位置，预制变形量究竟何值最佳，还要通过副车架的试焊上总成检具检侧前安装座的误差量进一步的调校夹具此处的定位销即可实现，这只是左/右连接支柱和车架底盘的一个安装位置，而左/右连接支柱还有另一个极其重要的安装点，即左/右连接支柱组件上的三角摆臂安装支座，三角摆臂安装支座夹具上虽有定位销定位但无法克服焊接收缩变形使三角摆臂安装支座向内侧收缩，使两个三角摆臂安装支座间的开档距离尺寸变小，通过对此处强行外挤办法来预制克服其变形量，外挤调节量还是要通过副车架上检具验证调整来实现其位置的准确性并达到总装配走正公差的要求，这是对副车架总成一序的重要基础安装点、面的基本调节方法，也是为副车架总成各轴套焊接位置的准确性鉴定必要的条件。
焊接厚板焊接方法焊接厚板是指厚度大于等于6mm的金属板材进行焊接。
由于厚板的特性，其焊接过程中面临着一系列的挑战，如热输入大、残余应力高、变形大等问题。
为了保证焊接质量，需要选择合适的焊接方法和控制参数。
以下是几种常见的焊接厚板的方法：1.手工弧焊（SMAW）：手工弧焊是一种传统的焊接方法，适用于焊接厚板。
其主要特点是灵活性高，适用于各种规格的工件和焊接位置。
然而，由于手工操作的不稳定性，焊缝质量和工作效率较低。
2.埋弧焊（SAW）：埋弧焊是一种将焊丝和焊剂自动供给到焊缝中的焊接方法。
它具有高熔化率、高效率、高质量等优点，适用于焊接较厚的板材。
埋弧焊的电弧稳定性好，操作简单，适合大型钢结构的生产。
3.气体保护焊（GMAW）：气体保护焊是一种利用连续送丝器自动供给焊丝的焊接方法。
它适用于焊接较薄的金属板材，但也可以用于焊接厚板。
气体保护焊的优点是焊接速度快、熔深大、残余应力小等。
然而，对于焊接厚板，需要控制好热输入，以防止产生大幅度的变形。
4.电弧焊（GTAW）：电弧焊是一种利用无筋熔化电极焊接方法，适用于焊接薄到厚板的金属。
其特点是焊接质量高、焊缝形状美观，但工作效率较低。
对于焊接厚板，需要在焊接参数的选择上进行调整，以实现较好的焊缝质量。
在选择焊接方法时，需要考虑以下因素：1.焊接金属特性：焊接厚板时，需要了解金属的种类和性能，以便选择合适的焊接方法。
不同的金属有不同的熔点和传热性能，对焊接过程的要求也不同。
2.焊接要求：根据焊接厚板的不同要求，选择合适的焊接方法。
例如，对于高要求的焊缝，可以选择气体保护焊或电弧焊等方法。
3.工装夹具：对于焊接厚板，为了减小焊接变形，可以使用工装夹具来固定工件，以增加焊接质量。
4.焊接参数的选择：对于焊接厚板，需要根据焊接金属的性能和要求选择合适的焊接参数，如焊接电流、电压、送丝速度等。
总之，焊接厚板需要合适的焊接方法和参数来保证焊接质量。
在选择方法时，需要考虑金属特性、焊接要求、工装夹具和焊接参数的选择等因素，以实现高质量的焊接。

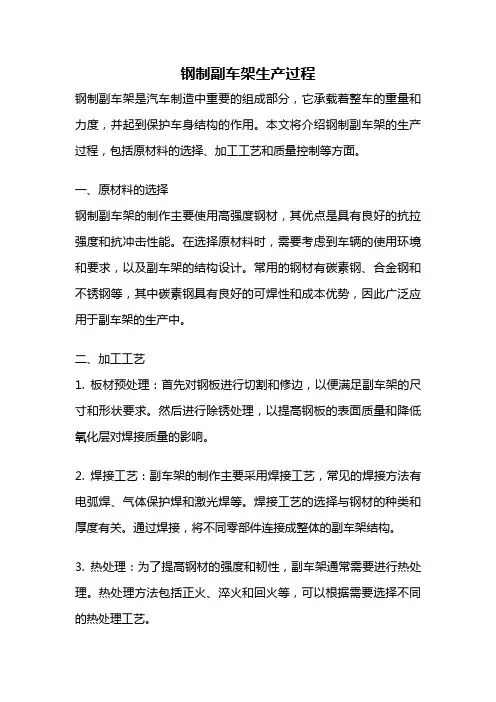

钢制副车架生产过程钢制副车架是汽车制造中重要的组成部分，它承载着整车的重量和力度，并起到保护车身结构的作用。
本文将介绍钢制副车架的生产过程，包括原材料的选择、加工工艺和质量控制等方面。
一、原材料的选择钢制副车架的制作主要使用高强度钢材，其优点是具有良好的抗拉强度和抗冲击性能。
在选择原材料时，需要考虑到车辆的使用环境和要求，以及副车架的结构设计。
常用的钢材有碳素钢、合金钢和不锈钢等，其中碳素钢具有良好的可焊性和成本优势，因此广泛应用于副车架的生产中。
二、加工工艺1. 板材预处理：首先对钢板进行切割和修边，以便满足副车架的尺寸和形状要求。
然后进行除锈处理，以提高钢板的表面质量和降低氧化层对焊接质量的影响。
2. 焊接工艺：副车架的制作主要采用焊接工艺，常见的焊接方法有电弧焊、气体保护焊和激光焊等。
焊接工艺的选择与钢材的种类和厚度有关。
通过焊接，将不同零部件连接成整体的副车架结构。
3. 热处理：为了提高钢材的强度和韧性，副车架通常需要进行热处理。
热处理方法包括正火、淬火和回火等，可以根据需要选择不同的热处理工艺。
4. 表面处理：副车架在生产过程中需要进行表面处理，以提高其耐腐蚀性和美观度。
表面处理方法包括镀锌、喷涂和电泳涂装等，根据不同的要求选择适合的表面处理工艺。
三、质量控制在钢制副车架的生产过程中，质量控制是非常重要的环节。
质量控制主要包括以下几个方面：1. 原材料检验：对采购的钢材进行化学成分和力学性能的检验，确保符合设计要求。
2. 加工过程控制：对每个加工环节进行严格控制，包括尺寸、形状和表面质量的检验，避免因加工不当导致副车架的质量问题。
3. 焊接质量控制：焊接过程中需要进行焊缝的质量检验，包括焊接强度和焊缝的外观质量等。
4. 热处理质量控制：热处理过程中需要严格控制温度和时间等参数，确保副车架获得良好的热处理效果。
5. 最终产品检验：对成品副车架进行全面的检验，包括外观质量、尺寸精度和力学性能等方面，确保产品符合设计和客户的要求。
厚钢板焊接要领2摘要：本文对Q345E厚钢板焊接工艺做了简单的介绍。
摘要：本文对Q345E厚钢板焊接工艺做了简单的介绍。
关键词：Q345E钢板,施工工艺Q345E钢板具有良好的韧性、塑性、冷弯性和焊接性能。
一般在热轧或正火状态下使用。
广泛适用于桥梁、车辆、船舶、管道、锅炉、各种容器、油罐、电站、厂房结构、低温压力容器等结构件。
一般20mm以下的中板焊接时不用焊前预热和焊前热处理。
40~60mm算厚度板，由于较大的拘束度，焊接时需采取焊前预热、后热等措施。
1、下料加工：采用氧—液化石油气切割，与氧—乙炔气切割相比，虽然预热时间较长、切割速度较慢，但切割面光滑，渗碳少，成本下降20%以上，比较经济安全。
2、焊接方法：用焊条电弧焊打底，填充和盖面采用埋弧自动焊。
3、焊接坡口：精度要求较高的坡口，采用龙门刨刨削而成，加工后用样板检查坡口尺寸，厚钢板对接在专用平台上进行，以保证对口错边不大于2mm。
一般要求的，坡口采用火焰切割加工。
4、坡口尺寸：坡口形式及尺寸见图1。
5、钢板对接：钢板对接前，对坡口及坡口边缘100mm范围内的油、锈、漆等污物进行彻底清理，直到露出金属光泽为止。
并采用超声波检查内部缺陷，对毛边、夹层、裂纹、夹灰等缺陷及时进行处理。
6、焊接材料：对于焊接材料的选用, 应严格控制其含扩散氢含量。
一般要求选用低氢型(E5015/J507)或超低氢型焊条。
焊条的含氢量不超过5ml/100g (水银法扩散氢测定法)。
焊前严格按规定烘干350~380℃并保温1.5~2h。
烘好的焊条放于保温桶中，随用随取;焊条连续烘干次数不得超过3次。
对于采用埋弧自动焊时, 焊剂中不准混入灰尘、铁屑及其它杂物。
熔炼型焊剂( HJ331) 必须烘到300℃以上, 保温1 ～2h。
如采用烧结型焊剂(SJ101), 必须烘到350℃并保温2h 以上。
7、焊接设备：焊条电弧焊采用性能稳定可靠的直流焊机。
8、焊前预热：由于厚40~60mm的Q345E钢板的焊接拘束度较大，不采取措施或采取的焊接措施不当，焊后容易产生焊接冷裂纹。
