51单片机串行通讯

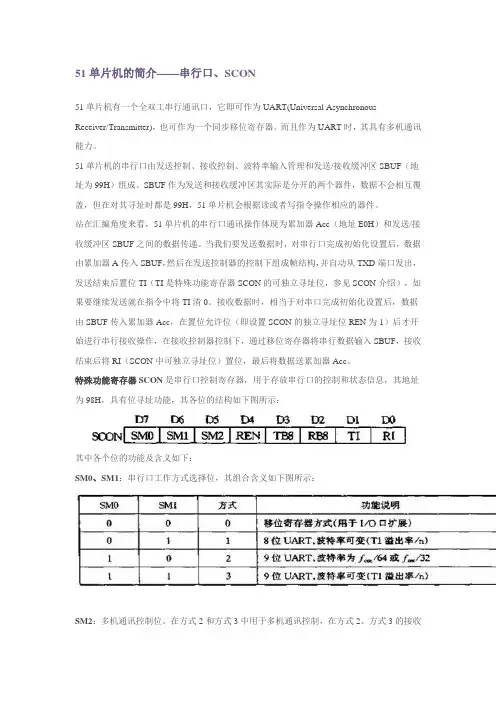

51单片机的简介——串行口、SCON51单片机有一个全双工串行通讯口，它即可作为UART(Universal AsynchronousReceiver/Transmitter)，也可作为一个同步移位寄存器。

而且作为UART时，其具有多机通讯能力。

51单片机的串行口由发送控制、接收控制、波特率输入管理和发送/接收缓冲区SBUF（地址为99H）组成。

SBUF作为发送和接收缓冲区其实际是分开的两个器件，数据不会相互覆盖，但在对其寻址时都是99H，51单片机会根据读或者写指令操作相应的器件。

站在汇编角度来看，51单片机的串行口通讯操作体现为累加器Acc（地址E0H）和发送/接收缓冲区SBUF之间的数据传递。

当我们要发送数据时，对串行口完成初始化设置后，数据由累加器A传入SBUF，然后在发送控制器的控制下组成帧结构，并自动从TXD端口发出，发送结束后置位TI（TI是特殊功能寄存器SCON的可独立寻址位，参见SCON介绍），如果要继续发送就在指令中将TI清0。

接收数据时，相当于对串口完成初始化设置后，数据由SBUF传入累加器Acc，在置位允许位（即设置SCON的独立寻址位REN为1）后才开始进行串行接收操作，在接收控制器控制下，通过移位寄存器将串行数据输入SBUF，接收结束后将RI（SCON中可独立寻址位）置位，最后将数据送累加器Acc。

特殊功能寄存器SCON是串行口控制寄存器，用于存放串行口的控制和状态信息，其地址为98H，具有位寻址功能，其各位的结构如下图所示：其中各个位的功能及含义如下：SM0、SM1：串行口工作方式选择位，其组合含义如下图所示：SM2：多机通讯控制位。

在方式2和方式3中用于多机通讯控制，在方式2、方式3的接收状态中，若SM2=1，当接收到的第9位（同时系统将第9位值赋予RB8）为0时，舍弃接收到的数据，RI置0；若第9位为1时，将接收到的数据送入接收SBUF中，并将RI置1；而对于方式1，接收到有效的停止位时，将RI置1。

51单片机串口通信(相关例程) 51单片机串口通信(相关例程)一、简介51单片机是一种常用的微控制器，它具有体积小、功耗低、易于编程等特点，被广泛应用于各种电子设备和嵌入式系统中。

串口通信是51单片机的常见应用之一，通过串口通信，可以使单片机与其他外部设备进行数据交互和通信。

本文将介绍51单片机串口通信的相关例程，并提供一些实用的编程代码。

二、串口通信基础知识1. 串口通信原理串口通信是通过串行数据传输的方式，在数据传输过程中，将信息分为一个个字节进行传输。

在51单片机中，常用的串口通信标准包括RS232、RS485等。

其中，RS232是一种常用的串口标准，具有常见的DB-9或DB-25连接器。

2. 串口通信参数在进行串口通信时，需要设置一些参数，如波特率、数据位、停止位和校验位等。

波特率表示在单位时间内传输的比特数，常见的波特率有9600、115200等。

数据位表示每个数据字节中的位数，一般为8位。

停止位表示停止数据传输的时间，常用的停止位有1位和2位。

校验位用于数据传输的错误检测和纠正。

三、串口通信例程介绍下面是几个常见的51单片机串口通信的例程，提供给读者参考和学习：1. 串口发送数据```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_SendChar(unsigned char dat){SBUF = dat; // 发送数据while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志}void main(){UART_Init(); // 初始化串口while (1){UART_SendChar('A'); // 发送字母A}}```2. 串口接收数据```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_Recv(){unsigned char dat;if (RI) // 检测是否接收到数据{dat = SBUF; // 读取接收到的数据 RI = 0; // 清除接收中断标志// 处理接收到的数据}}void main(){UART_Init(); // 初始化串口EA = 1; // 允许中断ES = 1; // 允许串口中断while (1)// 主循环处理其他任务}}```3. 串口发送字符串```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_SendString(unsigned char *str){while (*str != '\0')SBUF = *str; // 逐个发送字符while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志str++; // 指针指向下一个字符}}void main(){UART_Init(); // 初始化串口while (1){UART_SendString("Hello, World!"); // 发送字符串}}```四、总结本文介绍了51单片机串口通信的基础知识和相关编程例程，包括串口发送数据、串口接收数据和串口发送字符串。

一、串口通信原理串口通讯对单片机而言意义重大，不但可以实现将单片机的数据传输到计算机端，而且也能实现计算机对单片机的控制。

由于其所需电缆线少，接线简单，所以在较远距离传输中，得到了广泛的运用。

串口通信的工作原理请同学们参看教科书。

以下对串口通信中一些需要同学们注意的地方作一点说明：1、波特率选择波特率（Boud Rate）就是在串口通信中每秒能够发送的位数（bits/second）。

MSC-51串行端口在四种工作模式下有不同的波特率计算方法。

其中，模式0和模式2波特率计算很简单，请同学们参看教科书；模式1和模式3的波特率选择相同，故在此仅以工作模式1为例来说明串口通信波特率的选择。

在串行端口工作于模式1，其波特率将由计时/计数器1来产生，通常设置定时器工作于模式2（自动再加模式）。

在此模式下波特率计算公式为：波特率=（1+SMOD）*晶振频率/（384*（256-TH1））其中，SMOD——寄存器PCON的第7位，称为波特率倍增位；TH1——定时器的重载值。

在选择波特率的时候需要考虑两点：首先，系统需要的通信速率。

这要根据系统的运作特点，确定通信的频率范围。

然后考虑通信时钟误差。

使用同一晶振频率在选择不同的通信速率时通信时钟误差会有很大差别。

为了通信的稳定，我们应该尽量选择时钟误差最小的频率进行通信。

下面举例说明波特率选择过程：假设系统要求的通信频率在20000bit/s以下，晶振频率为12MHz，设置SMOD=1（即波特率倍增）。

则TH1=256-62500/波特率根据波特率取值表，我们知道可以选取的波特率有：1200，2400，4800，9600，19200。

列计数器重载值，通信误差如下表：因此，在通信中，最好选用波特率为1200，2400，4800中的一个。

2、通信协议的使用通信协议是通信设备在通信前的约定。

单片机、计算机有了协议这种约定，通信双方才能明白对方的意图，以进行下一步动作。

假定我们需要在PC机与单片机之间进行通信，在双方程式设计过程中，有如下约定：0xA1：单片机读取P0端口数据，并将读取数据返回PC机；0xA2：单片机从PC机接收一段控制数据；0xA3：单片机操作成功信息。

实验四 串行通信实验一、实验目的1．了解51单片机串行口的结构、串行通讯的原理。

2．掌握51单片机与PC 机之间通讯的方法。

3. 学习系统应用程序的设计和调试二、实验设备PC 机一台 、 实验教学板一块。

三、实验原理51单片机的串行接口是全双工的，它能做异步接收器/发送器（UART ），也能做同步移位寄存器使用。

在做UART 使用时，相关的寄存器有SBUF 、SCON 、和PCON 中的波特率倍增位SMOD 。

SBUF 是数据发送缓冲器和接收缓冲器，逻辑上用同一个地址，物理上是分开的，用读写操作来选择。

SCON 是串行口控制寄存器，用于设定串行口的工作方式；保存方式2和方式3的第9位数据；存放发送、接收的中断标志。

在串行通讯的方式1和方式3中，通信的波特率是可以设置的，满足下式：2/132SMOD=⨯波特率（定时器计数器的溢出率）PC 机的串行通讯口是借助通用异步接收发送器8250（或16C550等）实现的，可使用comdebug.exe 等提供了有关串行口的收、发操作窗口的软件实现通讯。

PC 机的串行通讯采用RS232电平，因此要求单片机的实验板也要配置RS232接口，解决逻辑电平的配接。

如果通讯距离较远，则要配接调制解调器。

四、实验内容1， 自发自收用一根短路线，将实验板中RS232插口的RXD 和TXD 两个插孔短路。

然后编程设定串行口为工作方式1，传送55H 和0AAH 两个数据。

实验要求：程序采用查询方式。

每传送、接收一个数据，做一次检查，看是否正确，若两次都正确，则在显示器上显示“GOOD”，若不正确，则不显示，并要重新传送。

2， 单片机与PC 机的通信先使用通讯电缆将单片机的RS232接口与PC 机的COM1口连接，PC 机起动并运行comdebug.exe 软件，窗口上设置波特率为1200，8位数据、一个停止位。

单片机端也采用工作方式1，波特率为1200，完成单片机与PC 机的通信。

51单片机串行通讯在当今的电子世界中，单片机的应用无处不在，从家用电器到工业自动化，从智能仪表到航空航天，都能看到它的身影。

而在单片机的众多功能中，串行通讯是一项非常重要的技术。

首先，咱们来了解一下什么是串行通讯。

简单来说，串行通讯就是指数据一位一位地按顺序传送。

与并行通讯（数据的各位同时传送）相比，串行通讯虽然速度相对较慢，但它只需要少数几条线就能完成数据传输，大大降低了硬件成本和连线的复杂性。

51 单片机的串行通讯有两种工作方式：同步通讯和异步通讯。

异步通讯是比较常用的一种方式。

在异步通讯中，数据是以字符为单位进行传输的。

每个字符由起始位、数据位、奇偶校验位和停止位组成。

起始位是一个低电平信号，用于通知接收方数据即将开始传输。

数据位通常是 5 到 8 位，可以表示一个字符的信息。

奇偶校验位用于检验传输数据的正确性，而停止位则是高电平，标志着一个字符传输的结束。

同步通讯则是在发送和接收两端使用同一个时钟信号来控制数据的传输。

这种方式传输速度快，但硬件要求相对较高。

51 单片机的串行口结构包括发送缓冲器和接收缓冲器。

发送缓冲器只能写入不能读出，而接收缓冲器只能读出不能写入。

在进行串行通讯时，我们需要对 51 单片机的串行口进行初始化设置。

这包括设置波特率、数据位长度、奇偶校验位和停止位等参数。

波特率是指每秒传输的位数，它决定了数据传输的速度。

通过设置定时器 1 的工作方式和初值，可以得到不同的波特率。

在编程实现串行通讯时，我们可以使用查询方式或者中断方式。

查询方式相对简单，但会占用大量的 CPU 时间，影响系统的实时性。

中断方式则可以在数据接收或发送完成时触发中断，提高系统的效率。

比如说，我们要实现 51 单片机与 PC 机之间的串行通讯。

在 PC 端，我们可以使用串口调试助手等软件来发送和接收数据。

在单片机端，通过编写相应的程序，设置好串行口的参数，然后根据接收的数据执行相应的操作，或者将需要发送的数据发送出去。

51单片机串口原理
51单片机串口原理是指通过串行通信协议实现数据的发送与
接收的一种通信方式。

串口通信可以用于串联外部设备与单片机进行数据传输，如与计算机、传感器、模块等进行数据交互。

串口通信由发送端与接收端组成。

发送端将要发送的数据转换成串行数据流，通过串行引脚将数据发送到接收端。

接收端接收到串行数据流后，将其转换为并行数据并进行相应的处理。

51单片机的串口通信主要依靠两个寄存器：TBUF（发送缓冲器）和RBUF（接收缓冲器）。

发送端通过向TBUF写入数据
实现数据发送，接收端通过读取RBUF来获取接收到的数据。

串口通信的波特率是指每秒钟传送的位数，它是串口通信中十分重要的参数。

串口通信的波特率由波特发明，并以其名字命名。

常见的波特率有9600、38400、115200等。

串口通信使用的是异步串行通信，即数据以比特为单位依次传送。

在每个数据字节的前后，都有一个起始位和一个或多个停止位。

起始位用于通知接收端数据的到来，停止位用于标记数据的结束。

在51单片机中，通过设置相应的寄存器来配置串口的波特率、数据位数、停止位数和校验位。

通过配置串口通信的参数，可以实现不同设备之间的数据传输。

以上就是51单片机串口通信的基本原理，通过串口通信可以
实现单片机与外部设备之间的数据交互，为嵌入式系统的开发提供了方便和灵活性。

51单片机串行通信原理串行通信是指在信息传输时，数据位逐个进行传输的方式。

51单片机串行通信是指在51单片机中，使用串行通信协议进行数据传输。

1.串行传输方式：串行通信中，数据位按照顺序逐个传输。

每个数据位传输结束后，发送端或接收端会发送一个时钟信号来同步数据的传输。

2.通信协议：串行通信需要定义一种通信协议，用于规定数据传输的格式和规则。

常用的串行通信协议包括UART（通用异步收发传输）协议、SPI（串行外设接口）协议和I2C（串行双线制）协议等。

3.UART串行通信协议：UART协议是一种异步串行通信协议，常用于单片机与外部设备（如计算机、模块等）之间的通信。

UART使用一对传输线（分别为传输线和接收线）进行数据的传输，通过起始位、数据位、校验位和停止位等进行数据的解析和传输。

4.SPI串行通信协议：SPI协议是一种同步串行通信协议，常用于单片机与外部设备之间的通信。

SPI使用四根传输线（分别为传输线、接收线、时钟线和片选线）进行数据的传输，通过时钟信号同步数据的传输。

SPI协议具有母－从的结构，单片机可以作为主设备控制从设备的操作。

5.I2C串行通信协议：I2C协议是一种双线制串行通信协议，常用于单片机与外部设备之间的通信。

I2C使用两条传输线（分别为传输线和接收线）进行数据的传输，通过时钟信号同步数据的传输。

I2C协议具有多主－多从的结构，多个设备可以共享同一条数据线。

6.数据传输流程：在串行通信过程中，发送端会将数据位逐个传输到接收端。

接收端接收到数据位后，对数据进行解析和处理。

在UART协议中，通信开始时发送端会发送起始位，然后发送数据位，接收端解析数据位后，可以进行校验，最后发送停止位。

在SPI和I2C协议中，发送端通过时钟信号同步数据的传输，并通过片选线或地址来选择接收端。

以上就是51单片机串行通信的原理，通过串行通信可以有效地进行数据传输和设备间的通信。

51单片机与PC串口间通讯设计与分析一、串口通讯原理串口通讯是指通过串口来进行数据的收发传输的一种通讯方式。

串口通讯分为同步串行通讯和异步串行通讯两种方式，而51单片机与PC之间的串口通讯采用的是异步串行通讯方式。

异步串行通信是指每个数据字节之间可以有可变长度的停止位和起始位。

串口通讯一般由以下几个部分组成：1.传输数据线：用于传输数据的信号线，包括发送数据线（TXD）和接收数据线（RXD）。

2.时钟线：用于提供通讯双方的时钟信号。

3.控制线：用于控制串口通讯的流程，包括数据准备好（DSR）、数据就绪（DTR）等。

二、串口通讯协议串口通讯协议是约定通讯双方数据传输的格式和规则，常见的串口通讯协议有RS-232、RS-485等。

在51单片机与PC之间的串口通讯中，一般使用的是RS-232协议。

RS-232协议规定了数据的起始位、数据位数、校验位和停止位等。

起始位用于标识数据的传输开始，通常为一个逻辑低电平；数据位数指定了每个数据字节的位数，常见的值有5位、6位、7位和8位等；校验位用于校验数据的正确性，一般有无校验、奇校验和偶校验等选项；停止位用于表示数据的传输结束，通常为一个逻辑高电平。

三、51单片机串口的程序设计#include <reg52.h>#define UART_BAUDRATE 9600 // 波特率设置#define UART_DIV 256- UART_BAUDRATE/300void UART_Init( //串口初始化TMOD=0x20;SCON=0x50;PCON=0x00;TH1=UART_DIV;TL1=UART_DIV;TR1=1;EA=1;ES=1;void UART_SendByte(unsigned char ch) //串口发送字节TI=0;SBUF = ch;while(TI == 0);TI=0;void UART_Interrupt( interrupt 4 //串口中断处理if(RI)unsigned char ch;ch = SBUF;RI=0;//处理接收到的数据}if(TI)TI=0;//发送下一个字节}void mainUART_Init(;while(1)//主循环}在上述程序中，首先通过UART_Init(函数进行串口初始化，其中设置了波特率为9600；然后使用UART_SendByte(函数发送数据，调用该函数时会把数据放入SBUF寄存器，并等待TI标志位变为1；最后，在UART_Interrupt(函数中，使用RI标志位判断是否收到数据，然后对数据进行处理，TI标志位判断是否发送完当前字节。

51单片机串口通信串行口通信是一种在计算机和外部设备之间进行数据传输的通信方式，其中包括了并行通信、RS-232通信、USB通信等。

而在嵌入式系统中，最常见、最重要的通信方式就是单片机串口通信。

本文将详细介绍51单片机串口通信的原理、使用方法以及一些常见问题与解决方法。

一、串口通信的原理串口通信是以字节为单位进行数据传输的。

在串口通信中，数据传输分为两个方向：发送方向和接收方向。

发送方将待发送的数据通过串行转并行电路转换为一组相对应的并行信号，然后通过串口发送给接收方。

接收方在接收到并行信号后，通过串行转并行电路将数据转换为与发送方发送时相对应的数据。

在51单片机中，通过两个寄存器来实现串口通信功能：SBUF寄存器和SCON寄存器。

其中，SBUF寄存器用于存储要发送或接收的数据，而SCON寄存器用于配置串口通信的工作模式。

二、51单片机串口通信的使用方法1. 串口的初始化在使用51单片机进行串口通信之前，需要进行串口的初始化设置。

具体的步骤如下：a. 设置波特率：使用波特率发生器，通过设定计算器的初值和重装值来实现特定的波特率。

b. 串口工作模式选择：设置SCON寄存器，选择串行模式和波特率。

2. 发送数据发送数据的过程可以分为以下几个步骤：a. 将要发送的数据存储在SBUF寄存器中。

b. 等待发送完成，即判断TI（发送中断标志位）是否为1，如果为1，则表示发送完成。

c. 清除TI标志位。

3. 接收数据接收数据的过程可以分为以下几个步骤：a. 等待数据接收完成，即判断RI（接收中断标志位）是否为1，如果为1，则表示接收完成。

b. 将接收到的数据从SBUF寄存器中读取出来。

c. 清除RI标志位。

三、51单片机串口通信的常见问题与解决方法1. 波特率不匹配当发送方和接收方的波特率不一致时，会导致数据传输错误。

解决方法是在初始化时确保两端的波特率设置一致。

2. 数据丢失当发送方连续发送数据时，接收方可能会出现数据丢失的情况。

MCS-51单⽚机的串⾏⼝及串⾏通信技术数据通信的基本概念串⾏通信有单⼯通信、半双⼯通信和全双⼯通信3种⽅式。

单⼯通信：数据只能单⽅向地从⼀端向另⼀端传送。

例如，⽬前的有线电视节⽬，只能单⽅向传送。

半双⼯通信：数据可以双向传送，但任⼀时刻只能向⼀个⽅向传送。

也就是说，半双⼯通信可以分时双向传送数据。

例如，⽬前的某些对讲机，任⼀时刻只能⼀⽅讲，另⼀⽅听。

全双⼯通信：数据可同时向两个⽅向传送。

全双⼯通信效率最⾼，适⽤于计算机之间的通信。

此外，通信双⽅要正确地进⾏数据传输，需要解决何时开始传输，何时结束传输，以及数据传输速率等问题，即解决数据同步问题。

实现数据同步，通常有两种⽅式，⼀种是异步通信，另⼀种是同步通信。

异步通信在异步通信中，数据⼀帧⼀帧地传送。

每⼀帧由⼀个字符代码组成，⼀个字符代码由起始位、数据位、奇偶校验位和停⽌位4部分组成。

每⼀帧的数据格式如图7-1所⽰。

⼀个串⾏帧的开始是⼀个起始位“0”，然后是5〜8位数据（规定低位数据在前，⾼位数据在后），接着是奇偶校验位（此位可省略），最后是停⽌位“1”。

起始位起始位"0”占⽤⼀位，⽤来通知接收设备，开始接收字符。

通信线在不传送字符时，⼀直保持为“1”。

接收端不断检测线路状态，当测到⼀个“0”电平时，就知道发来⼀个新字符，马上进⾏接收。

起始位还被⽤作同步接收端的时钟，以保证以后的接收能正确进⾏。

数据位数据位是要传送的数据，可以是5位、6位或更多。

当数据位是5位时，数据位为D0〜D4；当数据位是6位时，数据位为D0〜D5；当数据位是8位时，数据位为D0〜D7。

奇偶校验位奇偶校验位只占⼀位，其数据位为D8。

当传送数据不进⾏奇偶校验时，可以省略此位。

此位也可⽤于确定该帧字符所代表的信息类型，“1"表明传送的是地址帧，“0”表明传送的是数据帧。

停⽌位停⽌位⽤来表⽰字符的结束，停⽌位可以是1位、1.5位或2位。

停⽌位必须是⾼电平。

接收端接收到停⽌位后，就知道此字符传送完毕。

51单片机can通信原理
51单片机CAN通信原理主要涉及到CAN总线的工作原理、硬件
连接和通信协议等方面。

首先，CAN（Controller Area Network）总线是一种串行通信
协议，用于在汽车、工业控制等领域中的实时控制系统中进行通信。

CAN总线采用差分信号进行通信，具有抗干扰能力强、传输距离远、传输速率高等特点。

在51单片机中，实现CAN通信需要通过CAN控制器和CAN总线
收发器来实现。

CAN控制器负责控制CAN总线的发送和接收，而CAN
总线收发器则负责将单片机的数字信号转换成CAN总线上的差分信号，并接收CAN总线上的差分信号并转换成数字信号供单片机处理。

在CAN通信中，数据通过CAN消息的形式进行传输。

CAN消息
由标识符（ID）和数据组成。

发送端通过CAN控制器将消息发送到CAN总线上，接收端通过CAN控制器接收并解析消息。

CAN总线采用CSMA/CR（Carrier Sense Multiple Access with Collision Resolution）协议，能够实现多个节点之间的协同工作，避免数据
冲突。

在硬件连接方面，需要将51单片机的CAN控制器和CAN总线收发器连接到CAN总线上，并通过电阻终端电阻来终止总线。

在软件开发方面，需要编写相应的CAN通信协议的驱动程序，实现CAN消息的发送和接收，并进行数据的解析和处理。

总的来说，51单片机CAN通信的原理涉及硬件连接、CAN消息的发送和接收、通信协议的实现等方面，需要综合考虑硬件和软件的设计。

希望这个回答能够全面地解答你的问题。
