水文地质图及报告
（8）求某一过水断面的流量； （9）含水层的结构变化（含水层厚度的变化）、 透水性质的变化。
五、注意事项 （1）统测时间不要太长； （2）勿在雨后或大量抽水后测水位； （3）天然水体没有水面标高； （4）水位点要足够多、均匀、埋深测量正确； （5）等水位线与地形等高线不能相交，不能穿过
地表水体、沼泽、湿地； （6）插点时在地形坡度变化最大方向插； （7）泉的埋深为零； （8）水位资料不足的地区用虚线连接（推断）； （9）异常点剔除。
4.4 地下水动态特征 地下水的多年动态，整体变化趋势（下降、
上升、周期变化等），也可能有分区性。 地下水的年内动态，最高水位、最低水位，
及出现的月，年变幅。 动态曲线图，动态分区图。
4.5 地下水水化学特征 几种类型，描述各种类型的特征、分布。解
释其成因。
5 地下水资源评价
5.1 地下水量评价
分布在河床、河漫滩。主坝下游为砂、卵、砾 石层，快到下黄壁以东为砂砾石层
3.2 地质构造
区域构造（区域构造图）。
4 水文地质条件 4.1 含水层与隔水层 4.1.1 含水层
（1）全新统孔隙潜水含水层。（主要分布 在河漫滩）
（2）更新统孔隙潜水含水层。两套含水层： 其一，是红色粘土卵砾石层；其二，是卵砾石、 砂砾石层。
给出计算公式和参数的数值，写计算结果，计算的 过程不写
降雨入渗补给分三个区：河北区入渗系数0.1，河 南区入渗系数0.25，河床和漫滩区入渗系数0.4。
河流入渗量：Q1=2000m3/d，Q2=0m3/d。 侧向流入、出量：K值，北部5m/d；东部50m/d； 西部20m/d；南部20m/d；其他5m/d。含水层厚度取 15m。
③ 一些影响地下水水质、水量的人工现象 如矿井、灌渠、水库等在不使图幅负担过重的 情况下，选有意义的用简单符号表示到图上。
五、注意事项 （1）统测时间不要太长； （2）勿在雨后或大量抽水后测水位； （3）天然水体没有水面标高； （4）水位点要足够多、均匀、埋深测量正确； （5）等水位线与地形等高线不能相交，不能穿过
地表水体、沼泽、湿地； （6）插点时在地形坡度变化最大方向插； （7）泉的埋深为零； （8）水位资料不足的地区用虚线连接（推断）； （9）异常点剔除。
4.4 地下水动态特征 地下水的多年动态，整体变化趋势（下降、
上升、周期变化等），也可能有分区性。 地下水的年内动态，最高水位、最低水位，
及出现的月，年变幅。 动态曲线图，动态分区图。
4.5 地下水水化学特征 几种类型，描述各种类型的特征、分布。解
释其成因。
5 地下水资源评价
5.1 地下水量评价
分布在河床、河漫滩。主坝下游为砂、卵、砾 石层，快到下黄壁以东为砂砾石层
3.2 地质构造
区域构造（区域构造图）。
4 水文地质条件 4.1 含水层与隔水层 4.1.1 含水层
（1）全新统孔隙潜水含水层。（主要分布 在河漫滩）
（2）更新统孔隙潜水含水层。两套含水层： 其一，是红色粘土卵砾石层；其二，是卵砾石、 砂砾石层。
给出计算公式和参数的数值，写计算结果，计算的 过程不写
降雨入渗补给分三个区：河北区入渗系数0.1，河 南区入渗系数0.25，河床和漫滩区入渗系数0.4。
河流入渗量：Q1=2000m3/d，Q2=0m3/d。 侧向流入、出量：K值，北部5m/d；东部50m/d； 西部20m/d；南部20m/d；其他5m/d。含水层厚度取 15m。
③ 一些影响地下水水质、水量的人工现象 如矿井、灌渠、水库等在不使图幅负担过重的 情况下，选有意义的用简单符号表示到图上。
水文地质图

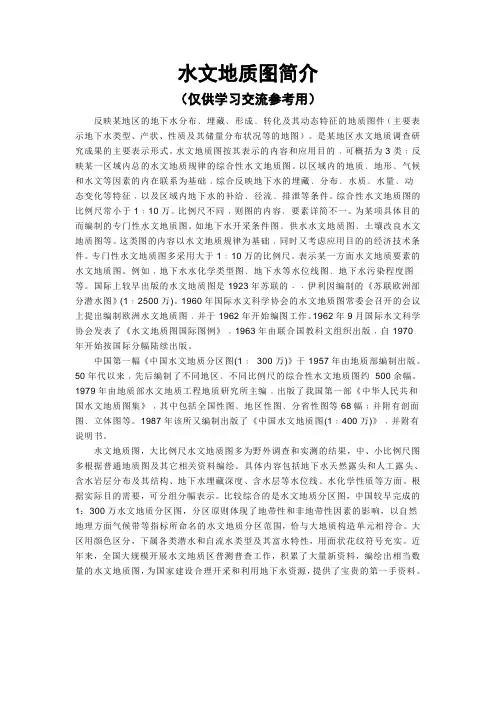

水文地质图简介（仅供学习交流参考用）反映某地区的地下水分布﹑埋藏﹑形成﹑转化及其动态特征的地质图件（主要表示地下水类型、产状、性质及其储量分布状况等的地图）。
是某地区水文地质调查研究成果的主要表示形式。
水文地质图按其表示的内容和应用目的﹐可概括为3类﹔反映某一区域内总的水文地质规律的综合性水文地质图。
以区域内的地质﹑地形﹑气候和水文等因素的内在联系为基础﹐综合反映地下水的埋藏﹑分布﹑水质﹑水量﹑动态变化等特征﹐以及区域内地下水的补给﹑径流﹑排泄等条件。
综合性水文地质图的比例尺常小于1﹔10万。
比例尺不同﹐则图的内容﹑要素详简不一。
为某项具体目的而编制的专门性水文地质图。
如地下水开采条件图﹑供水水文地质图﹑土壤改良水文地质图等。
这类图的内容以水文地质规律为基础﹐同时又考虑应用目的的经济技术条件。
专门性水文地质图多采用大于1﹔10万的比例尺。
表示某一方面水文地质要素的水文地质图。
例如﹐地下水水化学类型图﹑地下水等水位线图﹑地下水污染程度图等。
国际上较早出版的水文地质图是1923年苏联的﹒﹒伊利因编制的《苏联欧洲部分潜水图》(1﹔2500万)。
1960年国际水文科学协会的水文地质图常委会召开的会议上提出编制欧洲水文地质图﹐并于1962年开始编图工作。
1962年9月国际水文科学协会发表了《水文地质图国际图例》﹐1963年由联合国教科文组织出版﹐自1970年开始按国际分幅陆续出版。
中国第一幅《中国水文地质分区图(1﹔300万)》于1957年由地质部编制出版。
50年代以来﹐先后编制了不同地区﹑不同比例尺的综合性水文地质图约500余幅。
1979年由地质部水文地质工程地质研究所主编﹐出版了我国第一部《中华人民共和国水文地质图集》﹐其中包括全国性图﹑地区性图﹑分省性图等68幅并附有剖面图﹑立体图等。
1987年该所又编制出版了《中国水文地质图(1﹔400万)》﹐并附有说明书。
水文地质图，大比例尺水文地质图多为野外调查和实测的结果，中、小比例尺图多根据普通地质图及其它相关资料编绘。
上海、江苏、浙江、安徽、福建、江西、河南、湖北、湖南
崇左幅F-48-18凭祥幅F-48-17友谊关幅F-48-23 1/20万区域水文地质普查报告 崇左幅F-48-18凭祥幅F-48-17友谊关幅F-48-23 1/20万区域水文地质普查报告 崇左幅F-48-18凭祥幅F-48-17友谊关幅F-48-23 1/20万区域水文地质普查报告 东兴幅F-48-24 1/20万区域水文地质普查报告 上林幅F-49-1 1/20 万区域水文地质普查报告 来宾幅F-49-2 1/20 万区域水文地质普查报告 桂平幅F-49-3 1/20万区域水文地质普查报告 梧州幅F-49-4 1/20万区域水文地质普查报告 怀集幅F-49-5 1/20万区域水文地质普查报告 从化幅F-49-6 1/20万区域水文地质普查报告 南宁幅F-49-7 1/20 万区域水文地质普查报告 贵县幅F-49-8 1/20 万区域水文地质普查报告 容县幅F-49-9 1/20万区域水文地质普查报告 罗定幅F-49-10 1/20万区域水文地质普查报告 高要幅F-49-11 1/20万区域水地质普查报告 广州幅F-49-12江门幅F-49-18 1/20万区域水文地 质普查报告 小董幅F-49-13灵山幅F-49-14 1/20万区域水文地 质普查报告 小董幅F-49-13灵山幅F-49-14 1/20万区域水文地 质普查报告 玉林幅F-49-15 1/20万区域水文地质普查报告 阳春幅F-49-16 1/20万区域水文地质普查报告
惠阳幅F-50-7深圳幅F-50-13 1/20万区域水文地质 普查报告 F-50-08 海丰幅F-50-8 1/20万区域水文地质普查报告 汕头幅F-50-3惠来幅F-50-9 1/20万区域水文地质 F-50-09 普查报告 惠阳幅F-50-7深圳幅F-50-13 1/20万区域水文地质 F-50-13 普查报告 G-47-05 G-47-06 盐源幅G-47-6 1/20万区域水文地质普查报告 G-47-11 丽江幅G-47-11 1/20万区域水文地质普查报告 G-47-12 盐边幅G-47-12 1/2万区域水文地质普查报告 G-47-16 兰坪幅G-47-16 1/20万区域水文地质普查报告 G-47-17 鹤庆幅G-47-17 1/20万区域水文地质普查报告 G-47-18 永仁幅G-47-18 1/20万区域水文地质普查报告 G-47-22 永平幅G-47-22 1/20万区域水文地质普查报告 【云南省】大理幅G-47-23 1/20万区域水文地质普 G-47-23 查报告 【云南】大姚幅G-47-24 1/20万区域水文地质普查 G-47-24 报告 G-47-27 腾冲幅G-47-27 1/20万区域水文地质普查报告 G-47-27 腾冲幅G-47-27 1/20万区域水文地质普查报告 G-47-28 保山幅G-47-28 1/20万区域水文地质普查报告 G-47-29 巍山幅G-47-29 1/20万区域水文地质普查报告 G-47-30 楚雄幅G-47-30 1/20万区域水文地质普查报告 潞西幅G-47-33瑞丽幅G-47-32异岛幅F-47-2 1/20 G-47-32 万区域水文地质普查报告 潞西幅G-47-33瑞丽幅G-47-32异岛幅F-47-2 1/20 G-47-33 万区域水文地质普查报告 G-47-34 G-47-35 景东幅G-47-35 1/20万区域水文地质普查报告 【云南省】新平幅G-47-36 1/20万区域水文地质普 G-47-36 查报告 G-48-01 西昌幅 G-48-1 1/20万 水文地质调查报告 G-48-02 昭通幅G-48-2 1/20万区域水文地质普查报告 G-48-03 镇雄幅G-48-3 1/20万区域水文地质普查报告 G-48-04 威信幅G-48-4 1/20万区域水文地质普查报告 G-48-05 遵义幅G-48-5 1/20万区域水文地质普查报告 G-48-06 湄潭幅G-48-6 1/20万区域水文地质普查报告 G-48-07 米易幅G-48-7 1/20万区域水文地质普查报告 G-48-08 鲁甸幅G-48-8 1/20万区域水文地质普查报告 G-48-09 威宁幅G-48-9 1/20万区域水文地质普查报告 G-48-10 毕节幅G-48-10 1/20万区域水文地质普查报告 F-50-07 G-48-11 G-48-12 G-48-13 G-48-14 息烽幅G-48-11 1/20万区域水文地质普查报告
附录31：50000水文地质调查规范(20061123)图示图例

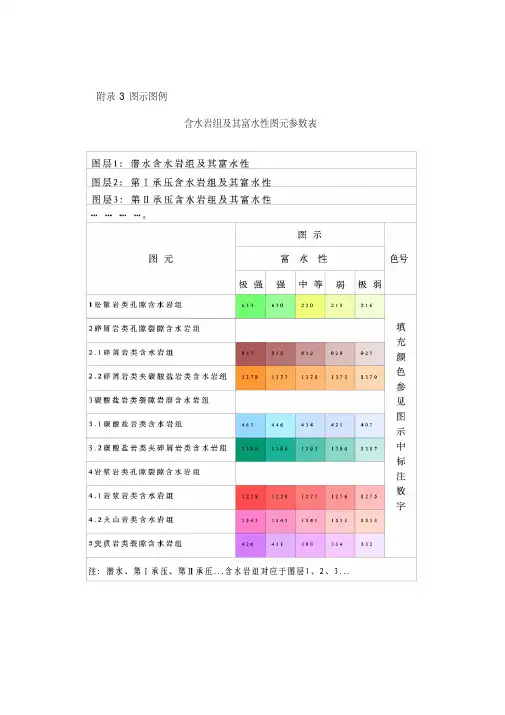

附录3 图示图例含水岩组及其富水性图元参数表代表性水点图元参数表典型水文地质剖面图元参数表水文地质剖面其他图元参数表（续1）典型水文地质剖面图元参数表（续2）地下水资源分区及数量变化图元参数表地下水系统划分图元参数表地下水类型划分图元参数表地下水类型划分图元参数表（续1）地下热水温度分级图元参数表地下水埋藏条件图元参数表地下水埋藏条件图元参数表（续1）地下水埋藏条件图元参数表（续2）水文地质参数分级图元参数表水文地质参数分级图元参数表（续1）地下水矿化度分布特征图元参数表咸水体分布特征图元参数表地下水水化学分区图元参数表环境地质问题图元参数表地下水同位素采集点图元参数表地下水同位素剖面图元参数表（续1）地下水同位素等值线或散点分布图元参数表地下水脆弱性要素图元参数表地下水脆弱性要素图元参数表（续1）地下水脆弱性要素图元参数表（续2）地下水原生及污染组分图元参数表野外调查图元参数表基岩构造图元参数表多年冻土分布特征及其他要素图元参数表地下水质量分级图元参数表地下水脆弱性分级图元参数表地下水潜力分级图元参数表地下水开发利用及其前景图元参数表地下水开发利用及其前景图元参数表碳酸盐岩含水岩组及富水性(碳酸盐岩占70％以上)大泉、地下河流量100—1000升/秒地下迳流模数>6升/秒·平方公里大泉、地下河流量10—100升/秒地下迳流模数3—6升/秒·平方公里泉流量1—10升/秒地下迳流模数1—3升/秒·平方公里泉流量<1升/秒地下迳流模数<1升/秒·平方公里碳酸盐岩间夹非碳酸盐岩含水岩组及富水性(碳酸盐岩占50％以上)大泉、地下河流量100—1000升/秒地下迳流模数>6升/秒·平方公里大泉、地下河流量10—100升/秒地下迳流模数3—6升/秒·平方公里泉流量1—10升/秒地下迳流模数1—3升/秒·平方公里泉流量<1升／秒地下迳流模数<1升/秒·平方公里碳酸盐岩、非碳酸盐岩互层含水岩组及富水性(碳酸盐岩占30%以上)大泉、地下河流量100—1000升/秒地下迳流模数>6升/秒·平方公里大泉，地下河流量10—100升／秒地下迳流模数3—6升/秒·平方公里泉流量1—10升/钞地下迳流模数1—3升/秒·平方公里泉流量<1升／秒地下迳流模数<1升/秒·平方公里非碳酸盐岩夹碳酸盐岩含水岩组及富水性(碳酸盐岩少于30％)大泉、地下河流量>10升/秒地下迳流模数>3升／秒·平方公里泉流量1—10升/秒地下迳流模数1—3升/秒·平方公里泉流量<1升／秒地下迳流模数<1升／秒·平方公里其他可溶岩类含水岩组及富水性泉流量>10升/秒地下迳流模数>3升和·平方公里泉流量1—10升/秒地下迳流漠数1—3升/秒·平方公里泉流量<1升/秒地下迳流模数<1升/秒·平方公里裸露型岩溶含水岩组表层岩溶带厚度(m)裸露型岩溶水埋深(米)相应的含水岩组和富水性色带迭加白色条带。
水文地质图及报告
按分区标准，划分几个区。 按区描述各区的特征，内容有：分布范围，含水 层岩性、厚度，底板埋深，水位及水位埋深，总溶解 固体，水化学类型。 综合水文地质图（或富水性分区图）。
4.3 地下水的补给、径流、排泄 （1）补给 地下水的补给有：大气降水入渗，地表水
（河、水库），灌溉水回渗，地下水侧向径流 补给。
2．编图方法
（1）投点 编号O
水化学类型
总溶解固体
如，编号O（2） H，SCM
0.5
（2）水化学分区 条件简单时，直接根据水化学类型分区。
条件复杂时，除分区外，还要分亚区。
用阴离子分大区，用阳离子分亚区。
大区用颜色表示，亚区用线条表示。
大区界限用实线，亚区用点划线。
HCO3型用浅绿色，SO4型用浅黄，Cl型用褐色，HCO3， SO4型以HCO3色为主，取二者之间色。
1.2 工作区位置 实习区位置。 工作区位置。 区内交通条件。 附工作区位置图，交通位置图。
1.3 地质及水文地质研究程度 附研究程度图
2 自然地理概况
2.1 地形地貌
指导书中有一部分。
河谷地貌：二级阶地、一级阶地、漫滩、 河床。P32 2.2 气象
按气象要素描述，气温、温度、降雨、蒸 发、风、霜冻等。
描述内容：多年平均值，最大、最小值及 出现的年份。降水要给出集中在哪几个月，大 概占全年的百分比等。
插气象要素图
2.3 水文 滹沱河：发源地、流域面积、平均、最大、 最小流量、季节性还是常年性河流，在本区的 位置； 黄壁水库：从指导书中摘录与水文地质有关 的内容； 2.4 经济概况
3 地质条件 3.1 地层 3.1.1 元古界
含水层描述的内容：
（1）层位（地度及埋藏条件（顶、底板的埋 深）；
4.3 地下水的补给、径流、排泄 （1）补给 地下水的补给有：大气降水入渗，地表水
（河、水库），灌溉水回渗，地下水侧向径流 补给。
2．编图方法
（1）投点 编号O
水化学类型
总溶解固体
如，编号O（2） H，SCM
0.5
（2）水化学分区 条件简单时，直接根据水化学类型分区。
条件复杂时，除分区外，还要分亚区。
用阴离子分大区，用阳离子分亚区。
大区用颜色表示，亚区用线条表示。
大区界限用实线，亚区用点划线。
HCO3型用浅绿色，SO4型用浅黄，Cl型用褐色，HCO3， SO4型以HCO3色为主，取二者之间色。
1.2 工作区位置 实习区位置。 工作区位置。 区内交通条件。 附工作区位置图，交通位置图。
1.3 地质及水文地质研究程度 附研究程度图
2 自然地理概况
2.1 地形地貌
指导书中有一部分。
河谷地貌：二级阶地、一级阶地、漫滩、 河床。P32 2.2 气象
按气象要素描述，气温、温度、降雨、蒸 发、风、霜冻等。
描述内容：多年平均值，最大、最小值及 出现的年份。降水要给出集中在哪几个月，大 概占全年的百分比等。
插气象要素图
2.3 水文 滹沱河：发源地、流域面积、平均、最大、 最小流量、季节性还是常年性河流，在本区的 位置； 黄壁水库：从指导书中摘录与水文地质有关 的内容； 2.4 经济概况
3 地质条件 3.1 地层 3.1.1 元古界
含水层描述的内容：
（1）层位（地度及埋藏条件（顶、底板的埋 深）；
水文地质图
水文地质剖面图
二、制图 编好一张图是很不容易的，1:400万“中华人民共和国地质图 ”需许多人用几年的时间，现代地理信息系统的应用要快一些。 比例尺、图框、内容、着色、图略、图签、图例。一般要抓住 要点根据目的不同要综合取舍，分清主次，反对资料堆砌。 水文地质图系：以平面综合水文地质图为主图，附带有：剖面 图、某方面特征变化图（潜水等水位线图、潜水埋藏深度图、承 压水等水压线图、抽水试验历时曲线图、矿化度图、水化学图、 补给模型图等），另外，还有专门性的图件，如预测性图件、矿 区水文地质图等。 含水层，隔水层的分布，埋藏特征，运移、动态特征（补、泄 关系），水化学特征，构造控水特征，地下水类型特征（孔隙水 、裂隙水、岩溶水）。
9、含水层的透水性分级
含水层的透水性是指含水岩石孔隙、裂隙或溶蚀 空隙透过水的能力。它通常是以渗透系数大小来 划分：
通常透水层是指渗透系数>0.001m/d的岩层, 隔水 层(不透水层)是指渗透系数<0.001m/d的透水性非 常低的岩层
10、单位涌水量 单位涌水量是指抽水时, 水井或钻孔中 水位每下降一米的涌水量, 用升/秒· 米来表 示。它是对比单井出水或含水层富水能力 的重要指标： q =Q /s 式中：q为单位涌水量; Q为井(钻孔)抽 (涌)水量; s为降深。
辅助图件辅助图件则包括基础性图件则包括基础性图件如地质图如地质图地貌图实际材料图等地貌图实际材料图等地下水单项特征地下水单项特征性图件如潜水等水位线及埋深图承压水如潜水等水位线及埋深图承压水等水压线图水化学类型分区图地下水等水压线图水化学类型分区图地下水储量分区图等储量分区图等以及专门性水文地质图以及专门性水文地质图如供水水文地质图矿区水文地质图环境水水水文地质图矿区水文地质图环境水文地质图地下水开采条件分区图等文地质图地下水开采条件分区图等一般一般是小面积大比例尺是小面积大比例尺针对某一方面或某一项针对某一方面或某一项自然改造利用而编制的图件
高清丨全国各地区、各省水文地质图（55幅）
⾼清⼁全国各地区、各省⽔⽂地质图（55幅）当前浏览器不⽀持播放⾳乐或语⾳，请在微信或其他浏览器中播放 3:51 轻松⼀点，聆听⼭⽔之籁来⾃矿业界关注后回复“⽔⽂地质图”即可获得55幅⾼清⽔⽂地质图（178M）记得转发给⾝边的⼩伙伴哟！1/55中国地质图2/55中国⽔⽂地质图3/55中国年径流深度图4/55中国年降⽔量分布图5/55中国地下⽔化学图6/55中国地下热⽔分布图7/55松辽平原农业⽔⽂地质区划图8/55东北地区地下热⽔分布图9/55黄淮海平原浅层淡⽔⽔⽂地质图10/55黄淮海平原深层淡⽔⽔⽂地质图11/55长江三⾓洲地区⽔⽂地质图12/55江汉平原⽔⽂地质图13/55南⽅岩溶地区⽔⽂地质图14/55黄河中游黄⼟地区⽔⽂地质图15/55西北⼲旱地区⽔⽂地质图16/55西北⼲旱地区浅⽔化学图17/55青藏⾼原冻⼟地区⽔⽂地质图18/55北京市⽔⽂地质图19/55天津市⽔⽂地质图20/55⼭西省⽔⽂地质图21/55河北省⽔⽂地质图22/55内蒙古⾃治区⽔⽂地质图23/55河套平原盐碱⼟改良⽔⽂地质图24/55辽宁省⽔⽂地质图25/55吉林省⽔⽂地质图26/55⿊龙江省⽔⽂地质图27/55关中盆地⽔⽂地质图28/55⽢肃省⽔⽂地质图29/55⽢肃东部黄⼟区农⽥灌溉⽔⽂地质图30/55宁夏回族⾃治区⽔⽂地质图31/55青海省⽔⽂地质图32/55柴达⽊⾃流盆地⽔⽂地质图33/55陕西省⽔⽂地质图34/55新疆维吾尔⾃治区⽔⽂地质图35/55上海市⽔⽂地质图36/55江苏省⽔⽂地质图37/55⼭东省⽔⽂地质图38/55浙江省⽔⽂地质图39/55江西省⽔⽂地质图40/55江西省地下热⽔分布图41/55福建省⽔⽂地质图42/55福建省地下热⽔分布图43/55台湾省⽔⽂地质图44/55河南省⽔⽂地质图45/55湖北省⽔⽂地质图46/55湖南省⽔⽂地质图47/55⼴东、海南省⽔⽂地质图48/55⼴东、海南省地下热⽔分布图49/55雷琼⾃流盆地⽔⽂地质图50/55⼴西壮族⾃治区⽔⽂地质图51/55四川省⽔⽂地质图52/55四川⾃流盆地地下⽔化学图53/55贵州省⽔⽂地质图54/55云南省⽔⽂地质图55/55西藏⾃治区⽔⽂地质图。
1：50000水文地质调查图式
附录A

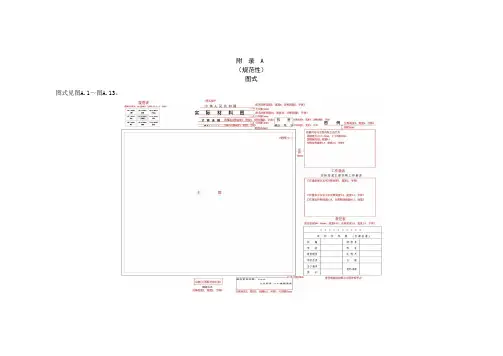

图式见图A.1～图A.13。
