焊接结构生产期末考试复习题

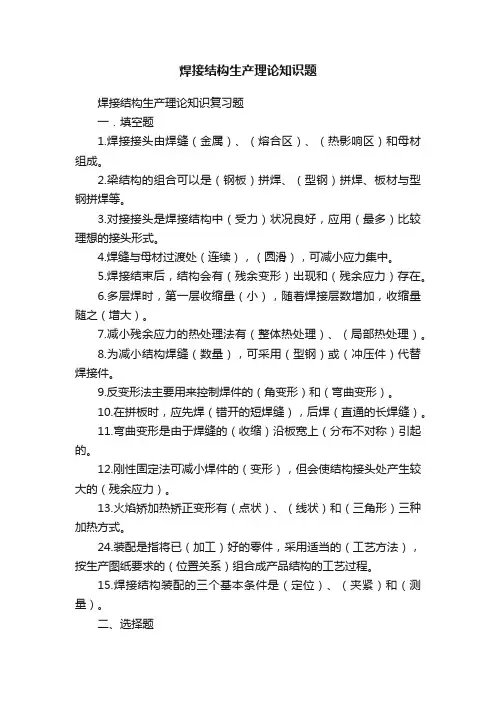

焊接结构生产理论知识题焊接结构生产理论知识复习题一．填空题1.焊接接头由焊缝（金属）、（熔合区）、（热影响区）和母材组成。

2.梁结构的组合可以是（钢板）拼焊、（型钢）拼焊、板材与型钢拼焊等。

3.对接接头是焊接结构中（受力）状况良好，应用（最多）比较理想的接头形式。

4.焊缝与母材过渡处（连续），（圆滑），可减小应力集中。

5.焊接结束后，结构会有（残余变形）出现和（残余应力）存在。

6.多层焊时，第一层收缩量（小），随着焊接层数增加，收缩量随之（增大）。

7.减小残余应力的热处理法有（整体热处理）、（局部热处理）。

8.为减小结构焊缝（数量），可采用（型钢）或（冲压件）代替焊接件。

9.反变形法主要用来控制焊件的（角变形）和（弯曲变形）。

10.在拼板时，应先焊（错开的短焊缝），后焊（直通的长焊缝）。

11.弯曲变形是由于焊缝的（收缩）沿板宽上（分布不对称）引起的。

12.刚性固定法可减小焊件的（变形），但会使结构接头处产生较大的（残余应力）。

13.火焰矫加热矫正变形有（点状）、（线状）和（三角形）三种加热方式。

24.装配是指将已（加工）好的零件，采用适当的（工艺方法），按生产图纸要求的（位置关系）组合成产品结构的工艺过程。

15.焊接结构装配的三个基本条件是（定位）、（夹紧）和（测量）。

二、选择题1.焊接接头不包括( D )。

(A)焊缝 (B)熔合区 (C)热影响区 (D)退火区2.焊接接头的4种基本形式不包括( B )接头。

(A)对接 (B)卷边 (C)搭接 (D)角接3.在焊接结构中采用最多的一种接头形式为( A )接头。

(A)对接 (B)卷边 (C)角接 (D)搭接4.水平固定管的对接焊缝，包括了( A )焊接位置。

(A)平焊、立焊和仰焊 (B)平焊、立焊和横焊(C)平焊、横焊和仰焊 (D)横焊、立焊和仰焊5.当焊件厚度较大，只能单面焊接时，为提高生产率，可采用( B )形坡口。

(A)V (B)U (C)I (D)K6.焊件的厚度大于( C )时，用焊条电弧焊焊接，就需要开坡口焊接。

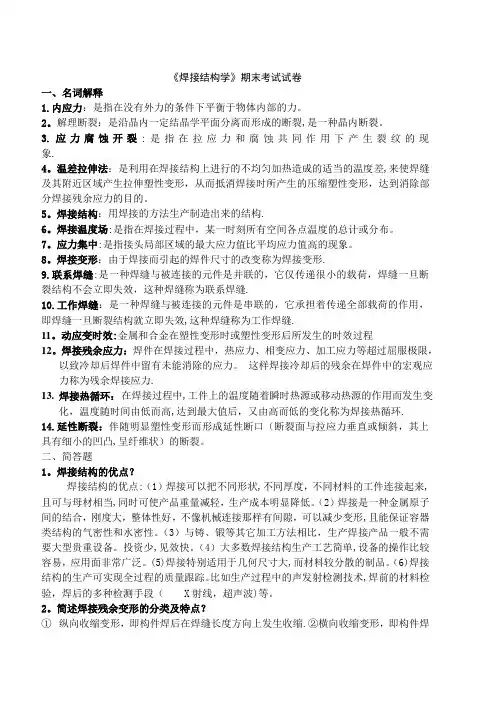

《焊接结构学》期末考试试卷一、名词解释1.内应力：是指在没有外力的条件下平衡于物体内部的力。

2。

解理断裂：是沿晶内一定结晶学平面分离而形成的断裂,是一种晶内断裂。

3.应力腐蚀开裂:是指在拉应力和腐蚀共同作用下产生裂纹的现象.4。

温差拉伸法：是利用在焊接结构上进行的不均匀加热造成的适当的温度差,来使焊缝及其附近区域产生拉伸塑性变形，从而抵消焊接时所产生的压缩塑性变形，达到消除部分焊接残余应力的目的。

5。

焊接结构：用焊接的方法生产制造出来的结构.6。

焊接温度场:是指在焊接过程中，某一时刻所有空间各点温度的总计或分布。

7。

应力集中:是指接头局部区域的最大应力值比平均应力值高的现象。

8。

焊接变形：由于焊接而引起的焊件尺寸的改变称为焊接变形.9.联系焊缝:是一种焊缝与被连接的元件是并联的，它仅传递很小的载荷，焊缝一旦断裂结构不会立即失效，这种焊缝称为联系焊缝.10.工作焊缝：是一种焊缝与被连接的元件是串联的，它承担着传递全部载荷的作用，即焊缝一旦断裂结构就立即失效,这种焊缝称为工作焊缝.11。

动应变时效:金属和合金在塑性变形时或塑性变形后所发生的时效过程12。

焊接残余应力：焊件在焊接过程中，热应力、相变应力、加工应力等超过屈服极限，以致冷却后焊件中留有未能消除的应力。

这样焊接冷却后的残余在焊件中的宏观应力称为残余焊接应力.13. 焊接热循环：在焊接过程中,工件上的温度随着瞬时热源或移动热源的作用而发生变化，温度随时间由低而高,达到最大值后，又由高而低的变化称为焊接热循环.14.延性断裂：伴随明显塑性变形而形成延性断口（断裂面与拉应力垂直或倾斜，其上具有细小的凹凸,呈纤维状）的断裂。

二、简答题1。

焊接结构的优点？焊接结构的优点:（1）焊接可以把不同形状,不同厚度，不同材料的工件连接起来,且可与母材相当,同时可使产品重量减轻，生产成本明显降低。

（2）焊接是一种金属原子间的结合，刚度大，整体性好，不像机械连接那样有间隙，可以减少变形,且能保证容器类结构的气密性和水密性。

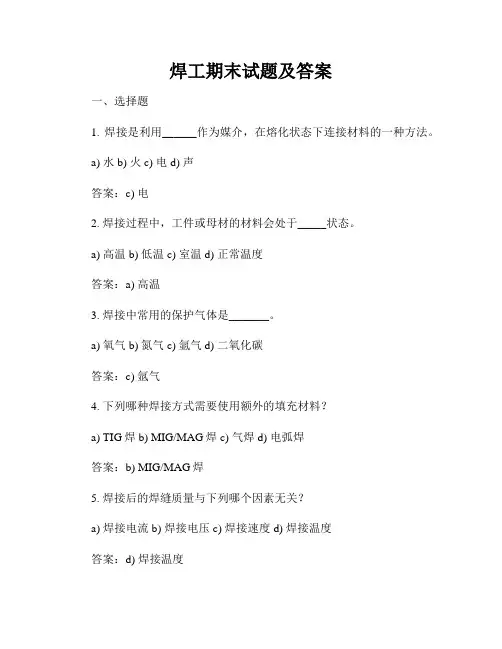

焊工期末试题及答案一、选择题1. 焊接是利用______作为媒介，在熔化状态下连接材料的一种方法。

a) 水 b) 火 c) 电 d) 声答案：c) 电2. 焊接过程中，工件或母材的材料会处于_____状态。

a) 高温 b) 低温 c) 室温 d) 正常温度答案：a) 高温3. 焊接中常用的保护气体是_______。

a) 氧气 b) 氮气 c) 氩气 d) 二氧化碳答案：c) 氩气4. 下列哪种焊接方式需要使用额外的填充材料？a) TIG焊 b) MIG/MAG焊 c) 气焊 d) 电弧焊答案：b) MIG/MAG焊5. 焊接后的焊缝质量与下列哪个因素无关？a) 焊接电流 b) 焊接电压 c) 焊接速度 d) 焊接温度答案：d) 焊接温度二、填空题1. 焊接过程中，焊接温度通常高于材料的_______点。

答案：熔化2. ______焊是一种用电极通过电弧产生的热量将工件焊接在一起的方法。

答案：电弧3. 焊工需要使用风扇或其他冷却装置来降低焊接过程中的_______。

答案：温度4. 焊接前需要对工件进行_______处理，确保表面干净和光滑。

答案：预处理5. 焊接中的焊缝通常使用焊条或焊丝来进行_______。

答案：填充三、简答题1. 简要说明手工电弧焊的工作原理及操作步骤。

手工电弧焊的工作原理是通过电弧将焊条和工件加热至熔化状态，并形成气体保护环境，使得焊条熔液和工件熔液相互结合在一起，从而形成焊缝。

操作步骤：1）准备工作：清理工件表面、选取合适的电极和电极包覆，准备好所需的焊接设备和个人防护装备。

2）调整电流和电压：根据工件材料和厚度，调整焊接机的电流和电压。

3）点火点焊：将电极靠近工件，并按下电极保持器，启动电弧。

4）完成焊接：在焊接过程中保持一定的速度和角度，使得电弧和焊条的熔融金属充分融化并与工件熔合。

5）整理焊缝：焊接完成后，用锤子或其他工具整理焊缝，去除熔渣和不平整的部分。

2. 请简述MIG/MAG焊的区别及其应用领域。

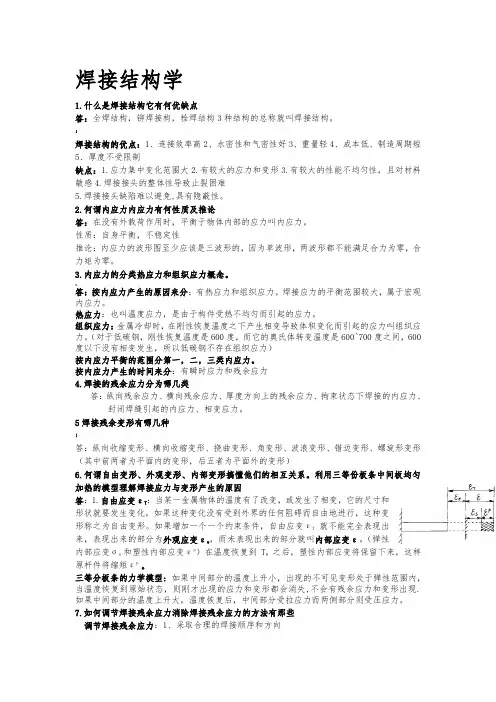

焊接结构学1.什么是焊接结构它有何优缺点答：全焊结构，铆焊接构，栓焊结构3种结构的总称就叫焊接结构。

！焊接结构的优点：1、连接效率高2、水密性和气密性好3、重量轻4、成本低、制造周期短5、厚度不受限制缺点：1.应力集中变化范围大2.有较大的应力和变形3.有较大的性能不均匀性，且对材料敏感4.焊接接头的整体性导致止裂困难5.焊接接头缺陷难以避免,具有隐蔽性。

2.何谓内应力内应力有何性质及推论答：在没有外载荷作用时，平衡于物体内部的应力叫内应力。

性质：自身平衡，不稳定性推论：内应力的波形图至少应该是三波形的，因为单波形，两波形都不能满足合力为零，合力矩为零。

3.内应力的分类热应力和组织应力概念。

、答：按内应力产生的原因来分：有热应力和组织应力。

焊接应力的平衡范围较大，属于宏观内应力。

热应力：也叫温度应力，是由于构件受热不均匀而引起的应力。

组织应力：金属冷却时，在刚性恢复温度之下产生相变导致体积变化而引起的应力叫组织应力。

（对于低碳钢，刚性恢复温度是600度，而它的奥氏体转变温度是600~700度之间，600度以下没有相变发生，所以低碳钢不存在组织应力）按内应力平衡的范围分第一，二，三类内应力。

按内应力产生的时间来分：有瞬时应力和残余应力4.焊接的残余应力分为哪几类答：纵向残余应力、横向残余应力、厚度方向上的残余应力、拘束状态下焊接的内应力、封闭焊缝引起的内应力、相变应力。

5焊接残余变形有哪几种】答：纵向收缩变形、横向收缩变形、挠曲变形、角变形、波浪变形、错边变形、螺旋形变形（其中前两者为平面内的变形，后五者为平面外的变形）6.何谓自由变形、外观变形、内部变形搞懂他们的相互关系。

利用三等份板条中间板均匀加热的模型理解焊接应力与变形产生的原因答：1.自由应变εT：当某一金属物体的温度有了改变，或发生了相变，它的尺寸和形状就要发生变化，如果这种变化没有受到外界的任何阻碍而自由地进行，这种变形称之为自由变形。

焊工考试复习题含答案(考核必备)一、选择题（每题2分，共40分）1. 下列哪种焊接方法属于熔化焊接？（D）A. 气焊B. 银焊C. 铜焊D. 氩弧焊2. 下列哪种材料属于焊接材料？（B）A. 钢板B. 焊条C. 钢管D. 铸铁3. 焊接接头的类型不包括以下哪一种？（D）A. 对接接头B. 角接接头C. 搭接接头D. 竖接接头答案：D4. 下列哪种焊接方法适用于不锈钢焊接？（C）A. 气焊B. 银焊C. 氩弧焊D. 碳弧焊5. 焊接电流的选择主要取决于以下哪个因素？（C）A. 焊条直径B. 焊件厚度C. 焊接速度D. 焊接电压答案：C6. 下列哪种焊接缺陷属于线性缺陷？（B）A. 裂纹B. 未熔合C. 气孔D. 夹渣7. 下列哪种焊接方法属于非熔化焊接？（A）A. 气焊B. 银焊C. 铜焊D. 氩弧焊8. 焊接时的热量主要来源于以下哪个部分？（D）A. 焊条B. 焊件C. 焊接电源D. 焊接电弧9. 下列哪种焊接方法适用于高强度钢焊接？（B）A. 气焊B. 碳弧焊C. 银焊D. 氩弧焊10. 下列哪种焊接缺陷属于面状缺陷？（D）A. 裂纹B. 未熔合C. 气孔D. 夹渣答案：D11. 焊接电流的调节主要取决于以下哪个因素？（A）A. 焊条直径B. 焊件厚度C. 焊接速度D. 焊接电压答案：A12. 下列哪种焊接方法适用于铝及铝合金焊接？（C）A. 气焊B. 银焊C. 氩弧焊D. 碳弧焊13. 下列哪种焊接缺陷属于体积缺陷？（C）A. 裂纹B. 未熔合C. 气孔D. 夹渣答案：C14. 下列哪种焊接方法适用于不锈钢管焊接？（D）A. 气焊B. 银焊C. 铜焊D. 氩弧焊15. 下列哪种焊接方法适用于铸铁焊接？（A）A. 气焊B. 碳弧焊C. 银焊D. 氩弧焊16. 焊接时的电弧热量与以下哪个因素成正比？（B）A. 焊条直径B. 焊接电流C. 焊接速度D. 焊接电压答案：B17. 下列哪种焊接方法适用于低碳钢焊接？（D）A. 气焊B. 碳弧焊C. 银焊D. 氩弧焊18. 下列哪种焊接缺陷属于线性缺陷？（A）A. 裂纹B. 未熔合C. 气孔D. 夹渣答案：A19. 下列哪种焊接方法适用于不锈钢焊接？（C）A. 气焊B. 银焊C. 氩弧焊D. 碳弧焊20. 下列哪种焊接方法适用于铝及铝合金焊接？（B）A. 气焊B. 氩弧焊C. 银焊D. 碳弧焊二、判断题（每题2分，共20分）1. 焊接电流过大，容易产生未熔合、裂纹等焊接缺陷。

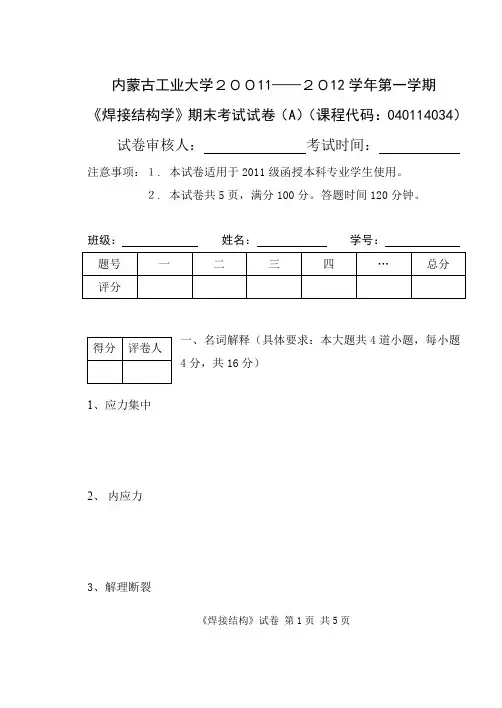

内蒙古工业大学２００11——２０12学年第一学期
《焊接结构学》期末考试试卷（A）（课程代码：040114034）试卷审核人：考试时间：
注意事项：１. 本试卷适用于2011级函授本科专业学生使用。

２. 本试卷共5页，满分100分。

答题时间120分钟。

班级：姓名：学号：
一、名词解释（具体要求：本大题共4道小题，每小题
4分，共16分）
1、应力集中
2、内应力
3、解理断裂
《焊接结构》试卷第1页共5页
4、联系焊缝
二、简答题（具体要求：本大题共7道小题，每小题8 Array分，共56分）
1、简述焊接结构的优点。

2、焊接热过程的复杂性主要表现在哪几方面？
《焊接结构》试卷第2页共5页
3、内应力的存在对材料静载强度有何影响？
4、焊接热源的种类有哪些？
5、以平板对接为例，用图示的方式给出纵向焊接残余应力的纵向和横向
分布形势。

6、画出对接接头的工作应力分布。

《焊接结构》试卷第3页共5页
7、简述Laird-Smith模型对疲劳裂纹扩展机理的解释
三、论述题（具体要求：本大题共2道小题，第Array
1题13分，第2题15分）
1、综述调控焊接应力与变形的焊前措施。

《焊接结构》试卷第4页共5页
2、综述影响金属脆性断裂的主要因素。

《焊接结构》试卷第5页共5页。

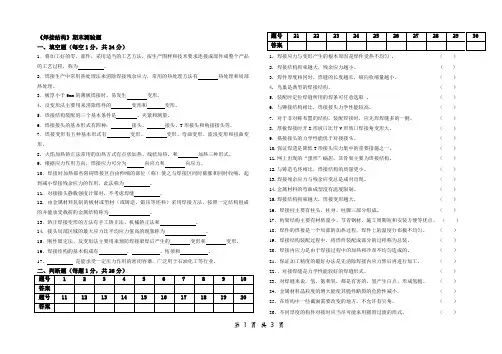

《焊接结构》期末测验题一、填空题（每空1分，共24分）1．将加工好的零、部件，采用适当的工艺方法，按生产图样和技术要求连接成部件或整个产品的工艺过程，称为。

2．焊接生产中常用热处理法来消除焊接残余应力，常用的热处理方法有热处理和局部热处理。

3．板厚小于6mm的薄板焊接时，易发生变形。

4. 反变形法主要用来消除焊件的变形和变形。

5．焊接结构装配的三个基本条件是、夹紧和测量。

6．焊接接头的基本形式有四种：接头、接头、T形接头和角接接头等。

7．焊接变形有五种基本形式有变形、变形、弯曲变形、波浪变形和扭曲变形。

8. 火焰加热矫正法常用的加热方式有点状加热、线状加热、和加热三种形式。

9. 根据应力作用方向，焊接应力可分为向应力和向应力。

10．焊接时加热那些阻碍焊接区自由伸缩的部位（称）使之与焊接区同时膨胀和同时收缩，起到减小焊接残余应力的作用，此法称为。

11. 对接接头静载强度计算时，不考虑焊缝。

12.由金属材料轧制的板材或型材（或铸造、锻压等坯料）采用焊接方法，按照一定结构组成的并能承受载荷的金属结构称为。

13．矫正焊接变形的方法有手工矫正法、机械矫正法和。

14. 接头局部区域的最大应力比平均应力值高的现象称为。

15．刚性固定法、反变形法主要用来预防焊接梁焊后产生的变形和变形。

16、焊接结构的基本构成有、、桁架和。

17、是能承受一定压力作用的密闭容器，广泛用于石油化工等行业。

1. 焊接应力与变形产生的根本原因是焊件受热不均匀 . （）2. 焊接结构拘束越大，残余应力越小。

( )3. 焊件厚度相同时，焊缝的长度越长，纵向收缩量越小。

（）4. 鸟巢是典型的焊接结构。

（）5. 装配时定位焊缝所用的焊条可任意选取。

（）6. 与铆接结构相比，焊接接头力学性能较高。

（）7. 对于非对称布置的结构，装配焊接时，应先焊焊缝多的一侧。

（）8. 厚板焊接时开X形坡口比开V形坡口焊接角变形大。

（）9．搭接接头的力学性能优于对接接头。

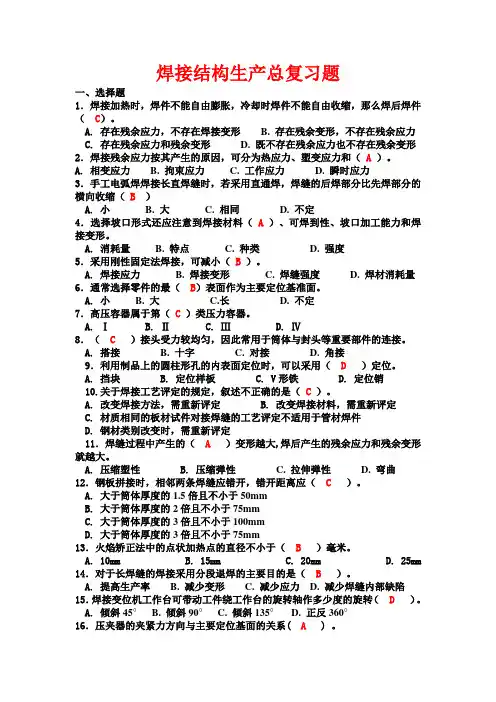

焊接结构生产总复习题一、选择题1．焊接加热时，焊件不能自由膨胀，冷却时焊件不能自由收缩，那么焊后焊件（C）。

A. 存在残余应力，不存在焊接变形B. 存在残余变形，不存在残余应力C. 存在残余应力和残余变形D. 既不存在残余应力也不存在残余变形2．焊接残余应力按其产生的原因，可分为热应力、塑变应力和（A）。

A. 相变应力B. 拘束应力C. 工作应力D. 瞬时应力3．手工电弧焊焊接长直焊缝时，若采用直通焊，焊缝的后焊部分比先焊部分的横向收缩（B）A. 小B. 大C. 相同D. 不定4．选择坡口形式还应注意到焊接材料（A）、可焊到性、坡口加工能力和焊接变形。

A. 消耗量B. 特点C. 种类D. 强度5．采用刚性固定法焊接，可减小（B）。

A. 焊接应力B. 焊接变形C. 焊缝强度D. 焊材消耗量6．通常选择零件的最（B）表面作为主要定位基准面。

A. 小B. 大C.长D. 不定7．高压容器属于第（C）类压力容器。

A. ⅠB. ⅡC. ⅢD. Ⅳ8．（C）接头受力较均匀，因此常用于筒体与封头等重要部件的连接。

A. 搭接B. 十字C. 对接D. 角接9．利用制品上的圆柱形孔的内表面定位时，可以采用（D）定位。

A. 挡块B. 定位样板C. V形铁D. 定位销10.关于焊接工艺评定的规定，叙述不正确的是（C）。

A. 改变焊接方法，需重新评定B. 改变焊接材料，需重新评定C. 材质相同的板材试件对接焊缝的工艺评定不适用于管材焊件D. 钢材类别改变时，需重新评定11．焊缝过程中产生的（A）变形越大,焊后产生的残余应力和残余变形就越大。

A. 压缩塑性B. 压缩弹性C. 拉伸弹性D. 弯曲12．钢板拼接时，相邻两条焊缝应错开，错开距离应（C）。

A. 大于筒体厚度的1.5倍且不小于50mmB. 大于筒体厚度的2倍且不小于75mmC. 大于筒体厚度的3倍且不小于100mmD. 大于筒体厚度的3倍且不小于75mm13．火焰矫正法中的点状加热点的直径不小于（B）毫米。

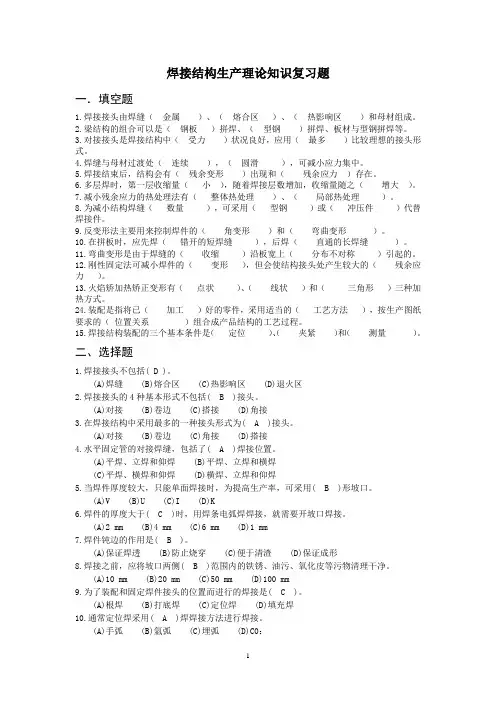

焊接结构生产理论知识复习题一．填空题1.焊接接头由焊缝（金属）、（熔合区）、（热影响区）和母材组成。

2.梁结构的组合可以是（钢板）拼焊、（型钢）拼焊、板材与型钢拼焊等。

3.对接接头是焊接结构中（受力）状况良好，应用（最多）比较理想的接头形式。

4.焊缝与母材过渡处（连续），（圆滑），可减小应力集中。

5.焊接结束后，结构会有（残余变形）出现和（残余应力）存在。

6.多层焊时，第一层收缩量（小），随着焊接层数增加，收缩量随之（增大）。

7.减小残余应力的热处理法有（整体热处理）、（局部热处理）。

8.为减小结构焊缝（数量），可采用（型钢）或（冲压件）代替焊接件。

9.反变形法主要用来控制焊件的（角变形）和（弯曲变形）。

10.在拼板时，应先焊（错开的短焊缝），后焊（直通的长焊缝）。

11.弯曲变形是由于焊缝的（收缩）沿板宽上（分布不对称）引起的。

12.刚性固定法可减小焊件的（变形），但会使结构接头处产生较大的（残余应力）。

13.火焰矫加热矫正变形有（点状）、（线状）和（三角形）三种加热方式。

24.装配是指将已（加工）好的零件，采用适当的（工艺方法），按生产图纸要求的（位置关系）组合成产品结构的工艺过程。

15.焊接结构装配的三个基本条件是（定位）、（夹紧）和（测量）。

二、选择题1.焊接接头不包括( D )。

(A)焊缝 (B)熔合区 (C)热影响区 (D)退火区2.焊接接头的4种基本形式不包括( B )接头。

(A)对接 (B)卷边 (C)搭接 (D)角接3.在焊接结构中采用最多的一种接头形式为( A )接头。

(A)对接 (B)卷边 (C)角接 (D)搭接4.水平固定管的对接焊缝，包括了( A )焊接位置。

(A)平焊、立焊和仰焊 (B)平焊、立焊和横焊(C)平焊、横焊和仰焊 (D)横焊、立焊和仰焊5.当焊件厚度较大，只能单面焊接时，为提高生产率，可采用( B )形坡口。

(A)V (B)U (C)I (D)K6.焊件的厚度大于( C )时，用焊条电弧焊焊接，就需要开坡口焊接。

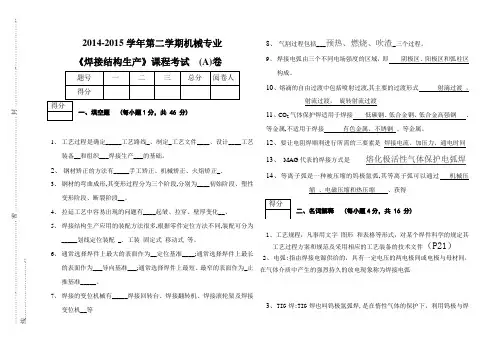

2014-2015学年第二学期机械专业 《焊接结构生产》课程考试 (A)卷1、 工艺过程是确定_____工艺路线_、制定_工艺文件____、设计____工艺装备__和组织___焊接生产___的基础。

2、 钢材矫正的方法有_____手工矫正、机械矫正、火焰矫正_、3、 钢材的弯曲成形,其变形过程分为三个阶段,分别为____初始阶段、塑性变形阶段、断裂阶段__、4、 拉延工艺中容易出现的问题有____起皱、拉穿、壁厚变化__、5、 焊接结构生产应用的装配方法很多,根据零件定位方法不同,装配可分为_____划线定位装配 _、工装 固定式 移动式 等。

6、 通常选择焊件上最大的表面作为__定位基准____;通常选择焊件上最长的表面作为___导向基准___;通常选择焊件上最短、最窄的表面作为_止推基准_____。

7、 焊接的变位机械有_____焊接回转台、焊接翻转机、焊接滚轮架及焊接变位机__等8、 气割过程包括___预热、燃烧、吹渣_三个过程。

9、 焊接电弧由三个不同电场强度的区域，即 阴极区、阳极区和弧柱区构成。

10、熔滴的自由过渡中包括喷射过渡,其主要的过渡形式 射滴过渡 ，射流过渡， 旋转射流过渡11、CO 2气体保护焊适用于焊接 低碳钢、低合金钢、低合金高强钢 、等金属,不适用于焊接 有色金属、不锈钢 、等金属。

12、要让电阻焊顺利进行所需的三要素是 焊接电流、加压力、通电时间 13、 MAG 代表的焊接方式是 14、等离子弧是一种被压缩的钨极氩弧,其等离子弧可以通过 机械压缩 、电磁压缩和热压缩 、获得二、名词解释 (每小题4分，共 16 分)1、工艺规程：凡事用文字 图形 和表格等形式，对某个焊件科学的规定其工艺过程方案和规范及采用相应的工艺装备的技术文件（P21）2、电弧:指由焊接电源供给的，具有一定电压的两电极间或电极与母材间，在气体介质中产生的强烈持久的放电现象称为焊接电弧3、TIG 焊:TIG 焊也叫钨极氩弧焊,是在惰性气体的保护下，利用钨极与焊件间产生的电弧热熔化母材和填充焊丝（或不填丝），形成焊缝的焊接方法4、放样：p52三、简答题 (第1小题10分，其余4题每题7分，共 38 分)1、什么是磁偏吹现象?如何防止和减少电弧的磁偏吹现象？焊接电弧是电极和熔池之间的柔性气体导体。

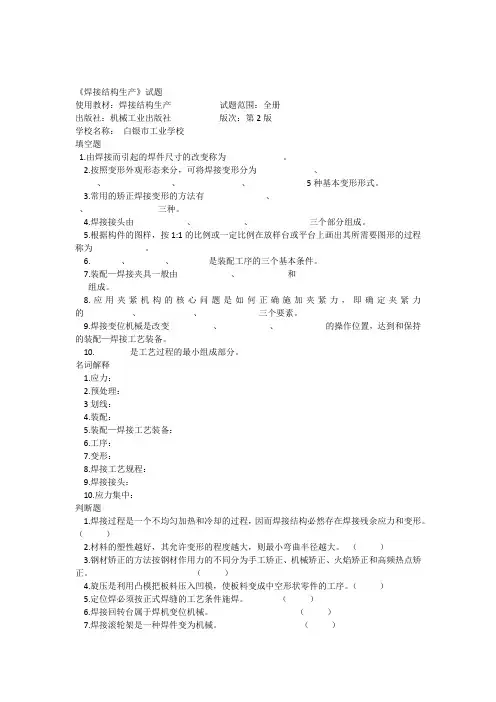

《焊接结构生产》试题使用教材：焊接结构生产试题范围：全册出版社：机械工业出版社版次：第2版学校名称：白银市工业学校填空题1.由焊接而引起的焊件尺寸的改变称为。

2.按照变形外观形态来分，可将焊接变形分为、、、、5种基本变形形式。

3.常用的矫正焊接变形的方法有、、三种。

4.焊接接头由、、三个部分组成。

5.根据构件的图样，按1:1的比例或一定比例在放样台或平台上画出其所需要图形的过程称为。

6. 、、是装配工序的三个基本条件。

7.装配—焊接夹具一般由、和组成。

8.应用夹紧机构的核心问题是如何正确施加夹紧力，即确定夹紧力的、、三个要素。

9.焊接变位机械是改变、、的操作位置，达到和保持的装配—焊接工艺装备。

10. 是工艺过程的最小组成部分。

名词解释1.应力：2.预处理：3划线：4.装配：5.装配—焊接工艺装备：6.工序：7.变形：8.焊接工艺规程：9.焊接接头：10.应力集中：判断题1.焊接过程是一个不均匀加热和冷却的过程，因而焊接结构必然存在焊接残余应力和变形。

（）2.材料的塑性越好，其允许变形的程度越大，则最小弯曲半径越大。

（）3.钢材矫正的方法按钢材作用力的不同分为手工矫正、机械矫正、火焰矫正和高频热点矫正。

（）4.旋压是利用凸模把板料压入凹模，使板料变成中空形状零件的工序。

（）5.定位焊必须按正式焊缝的工艺条件施焊。

（）6.焊接回转台属于焊机变位机械。

（）7.焊接滚轮架是一种焊件变为机械。

（）8.焊工变位机又称焊工升降台。

（）9.工位是工艺过程的最小组成部分。

（）10.焊接结构的技术要求一般包括使用性能要求和工艺性能要求。

（）简答题1.产生焊接应力与变形的原因有哪些？2.消除或减小焊接残余应力的方法有哪些？3.影响焊接接头性能的因素主要有哪些？4.预防焊接结构脆性断裂的措施有哪些？5.提高工件疲劳强度的措施有哪些？6.焊接结构生产主要包括哪些工艺过程？7.钢材的矫正方法有哪些？8.焊接工装的作用是什么？简述焊接工装的分类？9.什么是焊接结构工艺性分析？它的目的是什么？10.从减小焊接应力与变形的角度分析焊接结构工艺的合理性。

焊接结构生产期末考试复习题一、填空题1(将加工好的零、部件，采用适当的工艺方法，按生产图样和技术要求连接成部件或整个产品的工艺过程，称为( 装配 )。

2(焊接生产中常用热处理法来消除焊接残余应力，常用的热处理方法有( 整体热处理 )和局部热处理。

3(板厚小于6mm的薄板焊接时，易发生( 波浪变形 )变形。

4(焊接应力按产生的原因分为热应力、相变应力和( 塑变应力 )。

5(焊接结构装配的三个基本条件是( 定位 )、夹紧和测量。

6(焊接接头的基本形式有四种:( 对接接头 )、( 搭接接头 )、T形接头和角接接头等。

;7(焊接变形有五种基本形式有( 收缩变形 )、( ;角变形 )、弯曲变形、波浪变形和扭曲变形。

8(焊接接头的两个基本属性是( 不均匀性)和( 应力集中 )。

; 10(焊接时加热那些阻碍焊接区自由伸缩的部位(称)使之与焊接区同时膨胀和同时收缩，起到减小焊接残余应力的作用，此法称为( 加热减应区法 )。

11(焊接结构生产中常见的测量项目有( 线性尺寸的测量 )、平行度测量、垂直度测量、同轴度测量和角度测量。

12(钢材除锈有时用化学除锈法，化学除锈法一般分为(酸洗法)和碱洗法。

13(矫正焊接变形的方法有手工矫正法、机械矫正法和( 火焰加热矫正 )。

14(焊接结构的疲劳强度，在很大程度上决定于构件中的(应力集中)情况。

15(刚性固定法、反变形法主要用来预防焊接梁焊后产生的(弯曲)变形和(角)变形。

;16.调节焊接应力的主要措施有(设计)措施、(工艺)措施、焊后(热处理)措施。

、、17(对接接头静载强度计算时，不考虑焊缝(余高)。

18( 根据应力作用方向，焊接应力可分为(纵)向应力和(横)向应力。

;19(影响弯曲变形的主要因素是压缩塑性变形区的(宽度)、焊缝(位置)、焊件(刚性)。

;;20.角变形与焊接(参数)，接头(;形式)，坡口(角度)等因素有关。

; 21.火焰加热矫正法常用的加热方式有(点状)加热、(线状)加热、和(三角形)加热三种形式。

焊接基础期末考试题及答案一、选择题（每题2分，共20分）1. 焊接过程中，焊条的电流种类是（）。

A. 直流电B. 交流电C. 脉冲电D. 静电答案：A2. 焊接时，焊条的直径选择应该根据（）。

A. 焊接电流的大小B. 焊接速度C. 焊接材料的厚度D. 焊接环境的温度答案：C3. 气体保护焊中，常用的保护气体是（）。

A. 氧气B. 氮气C. 氩气D. 二氧化碳答案：C4. 焊接接头的类型中，不属于焊接接头类型的是（）。

A. 坡口接头B. 搭接接头C. T型接头D. 螺纹接头答案：D5. 焊接变形可以通过（）来预防。

A. 增加焊接速度B. 控制焊接顺序C. 使用低质量焊条D. 增加焊接电流答案：B6. 焊接缺陷中，属于内部缺陷的是（）。

A. 气孔B. 裂纹C. 咬边D. 焊瘤答案：B7. 焊接时，焊缝的坡口角度通常与（）有关。

A. 焊接材料的厚度B. 焊接电流的大小C. 焊接速度D. 焊接环境答案：A8. 焊接过程中，焊条的角度选择应该根据（）。

A. 焊接电流的大小B. 焊接材料的厚度C. 焊接环境的温度D. 焊接速度答案：B9. 焊接时，焊缝的表面质量可以通过（）来评定。

A. 焊接电流的大小B. 焊接速度C. 焊缝的宽度和深度D. 焊缝的颜色答案：C10. 焊接时，为了提高焊缝金属的塑性，可以采用（）。

A. 增加焊接电流B. 增加焊接速度C. 后热处理D. 预热处理答案：C二、判断题（每题1分，共10分）1. 焊接时，焊条的电流越大，焊接速度越快。

（× ）2. 焊接时，焊条的直径越大，焊接电流越小。

（× ）3. 气体保护焊中，氩气是一种惰性气体，可以防止焊缝氧化。

（√ ）4. 焊接变形可以通过合理的焊接顺序来预防。

（√ ）5. 焊接时，焊缝的坡口角度越大，焊接的强度越高。

（× ）6. 焊接缺陷中，裂纹属于内部缺陷，而咬边属于表面缺陷。

（√ ）7. 焊接过程中，焊条的角度选择与焊接材料的厚度无关。

焊接结构学期末复习1.焊接结构特点?(1)大型结构分段制造,(2)整体性强(3)节省材料(4)密封性好(5)应力集中严重,易破坏(6)变形严重(7)性能不均匀性2.成型方式:铸造,锻造,铆接,焊接.3.内应力:是指在没有受到外力作用的前提下平衡于物体内部的应力.4.热应力:由于不均匀的温度造成的内应力.5.残余应力:如果不均匀的温度场产生了内应力超过材料屈服极限将使局部区域产生塑性变形,当温度恢复初始状态后,将产生新的内应力残存与结构内部.6.自由变形:当某一金属物体的温度发生了变化或相变,它的尺寸和形状就要发生变化,如果这种变化没有受到外界的任何阻碍,则这种变形称为自由变形.7.外观变形:金属在受热变化过程当中,若变形不能完全自由变形,只能部分表现出来,把外观表现出来的部分叫外观变形.没有表现出来的叫内部变形.8.焊接变形的种类?(1)纵向收缩(2)横向收缩(3)挠曲变形(4)角变形(5)波浪变形(6)错边(7)螺旋变形9.预防焊接变形的措施?一.设计措施(1)合理地选择焊缝的尺寸和形式.截面积越小越好;合理布置焊缝,与中心轴重合或对称;尽量把工作焊缝转化为联系焊缝(2)尽可能减少不必要的焊缝(3)合理安排焊缝位置.尽量与中心轴重合或对称;尽量避免交叉焊缝.二.工艺措施(1)反变形法(2)刚性固定法(3)合理选择焊接方法和规范(4)采用合理的焊接顺序.①防止变形时,先焊较长的,后焊较短的.②防止应力时,先焊较短的,后焊较长的.10.焊接变形的矫正?(1)机械矫正法(2)火焰矫正11.为什么精密构件在进行机加工之前要做消除残余应力的热处理?若精密构件未进行消除内应力处理就进行机加工则被加工件原平衡被打破,因此靠变形来达到新平衡.所以要先做消除残余应力的热处理.12.焊接过程中调节残余应力?(1)合理的焊接顺序(2)在焊接密封焊缝时,尽可能增加焊缝的自由度,来降低残余应力(3)锤击或碾压焊缝(4)在结构的适当部位加热使之伸长13.焊后降低残余应力的措施?(1)整体高温回火(2)局部高温回火(3)机械拉伸法(4)震动法(5)温差拉伸法14.焊接接头:包括焊缝金属,热影响区及部分母材.部分材料中还包括熔合线15.为什么对接接头是最理想的形式?(1)焊后承受的应力小(2)应力集中系数小(3)焊接变形量相对较小16.焊缝中产生应力集中的原因?(1)焊缝中的工艺缺陷(2)不合理的焊缝变形(3)设计不合理的焊接接头造成较大的应力集中17.如何选择坡口形式?(1)焊接材料的消耗量,板厚(2)可焊道性(3)坡口的加工(4)焊接变形18.最理想的坡口?U形最好,但是应用不多,因为加工困难.19.发生脆性断裂的特点?(P181)(1)脆性断裂一般都在应力不高于结构的设计应力和没有显著的塑性变形的情况下发生,不易实现发现和预防,因此往往造成人身伤亡和财产的巨大损失,所以通常称这类破坏为低应力脆性断裂（2）塑性材料也发生脆性断裂（3）脆性断裂总是由构件内部存在宏观尺寸的裂纹源扩展引起。

陕西三和学院2010-2011学年第一学期期末考试09焊接《焊接结构生产》试卷一、名词解释：(每题4分，共20分) 1．预热：2．变形：3．下料4. 收缩变形： 5 .定位：二、填空题：（每空1分，共10分）１．焊接结构的备料加工一般要经过钢材的 ，预处理， ，放样，压制，校正和 等工序。

２. 钢材的矫正方法按作用力的性质不同可分为 ， ， ，和高频热点矫正。

３. 火焰矫正是采用火焰对钢材 进行局部加热，利用钢材的特性使加热部分的纤维在四周较低温度部分的阻碍下膨胀，产生压缩变形，冷却后纤维 ，使纤维长度趋于一致，从而使变形得以矫正。

三．选择题。

（每题2分，共30分）１.撤去外力后，仍能恢复原状的变形称为（ ）。

Ａ:自由变形 B:非自由变形 C:弹性变形 D:塑性变形 2.按变形对焊件的影响程度来划分，变形分为（ ）。

A:角变形 波浪变形 B:局部变形 整体变形 C:弯曲变形 扭曲变形 D:角变形 扭曲变形3.沿垂直于焊缝轴线方向尺寸的缩短的变形称为（ ）。

Ａ：纵向收缩变形 Ｂ：横向收缩变形 Ｃ：角变形 Ｄ：波浪变形４.下列哪项不是预防焊接变形的措施。

（ ） Ａ：火焰矫正 Ｂ：反变形法题号 一 二 三 四 五 总分 得分班级 姓名 考场 考号-----------------------------------------密----------------------------------------------封--------------------------------------------线---------------------------------------Ｃ：留余量法Ｄ：刚性固定法５.火焰加热的方式不包括下列哪项（）Ａ：点状加热Ｂ：线状加热Ｃ：三角形加热Ｄ：面状加热６.薄板结构的材料多采用（）的低碳钢板。

Ａ：６毫米Ｂ：５毫米Ｃ：３毫米Ｄ：２毫米７.集装箱在焊接时其材料一般厚度为（）Ａ：０.５～１毫米Ｂ：２～５毫米Ｃ：１.２～２毫米Ｄ：３～４毫米８.下列哪一项切割方法的实质和其它方法不一样（）Ａ：气割Ｂ：等离子切割C:碳弧气刨D:电弧切割9.卷板工艺不包括下列哪项（）A:预弯B:对中C:卷弯D:弯曲10.气割时火焰的有效温度具体为（）A:1~2毫米B:3~4毫米C:2~4毫米D:3~5毫米11.中性焰的温度为（）A:3000~3200 B：3000~3500 C：3000~3100 D：3000~3300 12．在选用焊条电弧焊进行定位焊时所选用的焊条直径一般应（）A:小于4 B:小于3.2 C:小于2.5 D:小于1.613．“焊芯”牌号中“A”表示（）A:优质结构钢B:优质焊条C:优质焊丝D:优质焊剂14.钨极氩弧焊常用的钨极为（）A:纯钨极B:钍钨极C铈钨极D:锆钨极15．药芯焊丝的焊缝保护形式为（）A:气保护B:气——渣联合保护C:渣保护D:自保护四．判断题（每题1分，共10分）1.手工矫正时由于矫正力小，劳动强度大，效率低，所以常用于矫正尺寸较小的薄板钢材（）。

焊工期末考试试题及答案一、选择题（每题2分，共20分）1. 焊接过程中，焊条的直径应根据什么来选择？A. 焊接位置B. 焊接材料C. 焊接电流D. 焊接速度2. 焊接时，焊缝的接头形式有哪几种？A. 平接B. 搭接C. T形接D. 所有以上3. 焊接过程中，焊工应采取哪些防护措施？A. 佩戴防护眼镜B. 穿戴防火工作服C. 使用焊接面罩D. 所有以上4. 焊接时，下列哪种金属不适合使用电弧焊？A. 不锈钢B. 铝C. 铜D. 铁5. 在焊接过程中，为什么需要进行预热？A. 防止金属氧化B. 减少热应力C. 提高焊接质量D. 所有以上二、判断题（每题1分，共10分）6. 所有焊接作业都必须在通风良好的环境下进行。

（）7. 焊接过程中，焊工可以不佩戴防护眼镜。

（）8. 焊接时，焊条的直径越大，焊接电流也应相应增大。

（）9. 焊接完成后，应立即关闭电源。

（）10. 焊接作业中，焊工不需要定期进行健康检查。

（）三、简答题（每题5分，共20分）11. 请简述焊接过程中常见的焊接缺陷有哪些？12. 焊接时，为什么需要进行焊前清理？13. 请解释焊接接头的分类及其特点。

14. 焊接作业中，如何预防和处理焊接变形？四、计算题（每题5分，共10分）15. 假设焊接电流为120A，焊接电压为24V，求焊接过程中的功率是多少？16. 如果焊接速度为5cm/s，焊接长度为100cm，求焊接所需时间。

五、案例分析题（每题10分，共20分）17. 某焊工在焊接过程中发现焊缝出现气孔，分析可能的原因及解决办法。

18. 描述一个焊接作业中常见的安全事故案例，并提出预防措施。

六、实操题（每题10分，共20分）19. 请描述如何进行平焊的焊接操作步骤。

20. 假设需要进行管道的对接焊接，请简述焊接前的准备工作。

参考答案一、选择题1. C2. D3. D4. C5. D二、判断题6. √7. ×8. √9. √10. ×三、简答题11. 常见的焊接缺陷包括：裂纹、气孔、夹渣、未焊透、未熔合等。

焊接结构生产练习题1、焊接结构制造中所讲的焊接结构的概念和焊接结构课中所讲焊接结构的概念有何不同？2、焊接工艺评定报告的内容有哪些？焊接工艺评定的一般过程：1）拟定预焊接工艺规程；2）施焊试件和制取试样；3）检验试件和试样；4）测定焊接接头是否具有所要求的使用性能；5）提出焊接工艺评定报告（对拟定的预焊接工艺规程进行评定）；6）有焊后热处理要求者，应在热处理之后进行工艺评定。

3、单件生产和成批生产对设备和工艺装备的选择以及工艺的编制各有何要求。

（1）单件生产：加工对象经常更换，一般使用通用机床，需要熟练的技术工人，只需编写简单的工艺卡片。

（2）成批生产：一般使用通用和专用设备和工装。

工艺规程编制要求：各工序要求尽量详尽，重点工艺交待要清楚。

4. 编制工艺前是否应明确焊件精度和技术要求对装焊质量和使用性能的影响？（1）对焊件进行工艺分析：首先要知道焊件在整个产品中的位置，工作条件和所起作用；明确其精度和技术要求对装焊质量和使用性能的影响，然后，从加工制造角度进行分析和工艺审查。

5、焊接结构使用的金属材料主要的型材是哪些？6、金属材料进场复验，对于重要结构在使用的金属材料主要是进行哪些检验？为了确保构件质量应有质保书，对于重要结构在使用前应对每一批钢材进行必要的化学成分和力学性能复检，还应检验金属材料的表面和内部质量（如夹层、砂眼等）。

部分构件的金属材料还要进行金相组织的复检，以保证其牌号所规定的、质保书上所保证的要求。

7、钢材加工中的变形加工主要有那些种？钢材加工中的矫形、弯曲、卷圆、压制成形等8、固定式压力容器制造必须遵守的基础标准和基本规范是什么？压力容器制造（含现场组焊，下同）单位应当取得特种设备制造许可证，按照批准的范围进行制造，依据有关法规、安全技术规范的要求建立压力容器质量保证体系并且有效运行，单位法定代表人必须对压力容器制造质量负责。

压力容器制造(含现场组焊，下同)单位应建立压力容器质量保证体系，编制压力容器质量保证手册，制定企业标准(包括管理制度、程序文件、作业指导书、通用工艺及特殊方法标准等)，保证压力容器产品安全质量。

焊工期末考试试题及答案一、选择题（每题2分，共20分）1. 焊条电弧焊时，焊条的药皮主要作用是什么？A. 保护熔池B. 增加熔深C. 提高焊接速度D. 增加焊缝强度答案：A2. 手工电弧焊中，焊条的直径对焊接质量有何影响？A. 焊条直径越大，焊接质量越好B. 焊条直径越小，焊接质量越好C. 焊条直径对焊接质量没有影响D. 焊条直径适中，焊接质量最佳答案：D3. 焊接过程中，焊缝金属的熔化温度通常是多少？A. 1000℃以下B. 1000℃-1500℃C. 1500℃-2000℃D. 2000℃以上答案：C4. 焊缝金属的硬度通常与哪些因素有关？A. 焊接材料B. 焊接电流C. 焊接速度D. 所有以上因素答案：D5. 焊接变形的主要原因是什么？A. 焊接应力B. 焊接电流过大C. 焊接速度过快D. 焊接材料不匹配答案：A6. 焊接接头的强度通常取决于什么？A. 焊缝金属的化学成分B. 焊接工艺参数C. 焊接接头的几何形状D. 所有以上因素答案：D7. 焊接过程中，为什么需要对焊件进行预热？A. 提高焊接速度B. 减少焊接变形C. 增加焊缝金属的流动性D. 减少焊缝金属的氧化答案：B8. 焊接缺陷中，气孔是如何形成的？A. 焊接材料中的杂质B. 焊接过程中的快速冷却C. 焊接区域的气体保护不良D. 所有以上因素答案：C9. 焊接过程中，为什么需要对焊件进行后热处理？A. 消除焊接应力B. 提高焊接速度C. 增加焊缝金属的硬度D. 减少焊接变形答案：A10. 焊接过程中，为什么需要对焊件进行清洁处理？A. 增加焊缝金属的流动性B. 减少焊接应力C. 避免焊接缺陷D. 所有以上因素答案：C二、判断题（每题1分，共10分）1. 焊接电流越大，焊接速度越快。

（×）2. 焊接过程中，焊条的角度对焊接质量没有影响。

（×）3. 焊接接头的强度总是高于母材的强度。

（×）4. 焊接变形可以通过焊接顺序的合理安排来减少。

1、焊接生产中常用热处理方法消除残余应力,常用方法:整体热处理、局部热处理。

2、板厚小于6mm的薄板焊接易发生:波浪变形3、焊接应力按产生原因主要分:热应力、相变应力、塑变应力。

4、焊接接头的基本形式:对接接头、T形接头、搭接接头、角接接头、端接接头。

5、焊接变形的五种基本形式:收缩变形、角变形、弯曲变形、波浪变形、扭曲变形。

6、焊接接头的两个基本属性:力学、材质。

7、加热减应区法:焊接时加热那些阻碍焊接区的自由伸缩的部位,使之与焊接区同时膨胀和同时收缩,起到减小焊接应力的作用。

8、钢材除锈法用化学除锈法可分为:酸洗法和碱洗法9、矫正焊接变形的方法:手工矫正法、机械矫正法、火焰加热矫正法。

10、刚性固定法、反变形法主要用来预防焊接梁焊后---变形和---变形。

11、调节焊接应力的措施:12、对接接头静载强度计算时,不考虑焊缝:余高。

13、火焰加热法常用的加热方法有:点状加热、线状加热、三角形加热。

14、反变形法主要消除焊件的——变形和——变形。

15、应力集中系数:焊接接头截面中最大应力值与6m截面中平均应力值比值16、应力集中是结构产生的脆性…….17、焊接接头是焊缝金属、熔合区、和热影响区不一样的均匀体。

18、疲劳断裂过程分为:疲劳裂纹萌生、疲劳裂纹扩散、疲劳断裂。

19、产生焊接应力与变形因素很多,其主要原因:20、放样的方法主要有:——、——和——21、回弹:弹性变形部分在卸载时要恢复原态,使弯曲件的曲率和角度发生变化。

22、焊接热参数主要包括——和——、—23、焊接结构中焊缝及其附近残余应力为哪一类24、通常,焊接过程中焊接变形方法和焊后变形有什么关系。

同增异减25、厚板弯曲变形采用火焰加热矫正,通常采用三角形加热。

26、工作焊缝:是指在焊接结构中承担着传递全部载荷作用的焊缝。

27、应力集中:在几何形状突变处或不连续处应力突变增大的现象。

28、疲劳强度:指金属材料在无限多次交变载荷作用下而不破坏的最大应力。
