2018维修电工技师考试试题及答案

2018年维修电工技能考试姓名：日期：分数：A、3B、2.5C、47、防静电的接地电阻要求不大于( )Ω。

A、10B、40C、1008、PE线或PEN线上除工作接地外，其他接地点的再次接地称为(C)接地。

A、直接B、间接C、重复9、保险绳的使用应(A)。

A、高挂低用B、低挂调用C、保证安全10、国家标准规定凡(B )KW以上的电动机均采用三角形接法。

A、3B、4C、7.511、导线接头连接不紧密，会造成接头(B)。

A、绝缘不够B、发热C、不导电12、当低压电气火灾发生时，首先应做的是(A)。

A、迅速设法切断电源B、迅速离开现场去报告领导C、迅速用干粉或者二氧化碳灭火器灭火13、特种作业人员必须年满(B )周岁。

A、19B、18C、2014、电容器在用万用表检查时指针摆动后应该(B)。

A、保持不动B、逐渐回摆C、来回摆动15、避雷针是常用的避雷装置，安装时，避雷针宜设独立的接地装置，如果在非高电阻率地区，其接地电阻不宜超过(C)Ω。

A、4B、2C、1016、保护线(接地或接零线)的颜色按标准应采用(C)。

A、红色B、蓝色C、黄绿双色17、星-三角降压启动，是起动时把定子三相绕组作(B )联结。

A、三角形B、星形C、延边三角形18、三相四线制的零线的截面积一般(A )相线截面积。

A、小于B、大于C、等于19、测量电压时,电压表应与被测电路(B)。

A、串联B、并联C、正接20、墙边开关安装时距离地面的高度为(A )m。

A、1.3B、1.5C、2三、判断题(每小题2分共20分)1、额定电压为380V的塑料外壳式断路器，其外壳要接地。

（×）2、作为保护导体的绝缘电缆，其外表颜色必须采用绿、黄双色鉴别标志。

（√ ）3、裸露导电部件是一种可触及的导电部件，它通常不带电，但在故障情况下可能带电，它不属于保护导体。

（√ ）4、低压电器的额定绝缘电压值可以小于或等于额定工作电压。

（×）5、低压成套开关设备额定短时耐受电流的时间除非制造商规定，通常为1s。

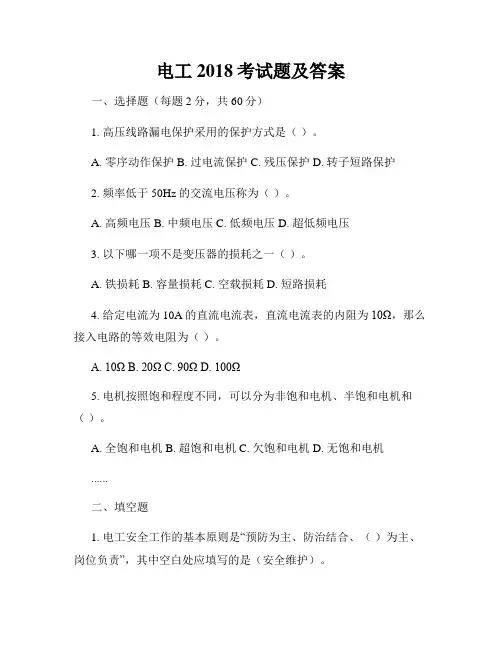

电工2018考试题及答案一、选择题（每题2分，共60分）1. 高压线路漏电保护采用的保护方式是（）。

A. 零序动作保护B. 过电流保护C. 残压保护D. 转子短路保护2. 频率低于50Hz的交流电压称为（）。

A. 高频电压B. 中频电压C. 低频电压D. 超低频电压3. 以下哪一项不是变压器的损耗之一（）。

A. 铁损耗B. 容量损耗C. 空载损耗D. 短路损耗4. 给定电流为10A的直流电流表，直流电流表的内阻为10Ω，那么接入电路的等效电阻为（）。

A. 10ΩB. 20ΩC. 90ΩD. 100Ω5. 电机按照饱和程度不同，可以分为非饱和电机、半饱和电机和（）。

A. 全饱和电机B. 超饱和电机C. 欠饱和电机D. 无饱和电机......二、填空题1. 电工安全工作的基本原则是“预防为主、防治结合、（）为主、岗位负责”，其中空白处应填写的是（安全维护）。

2. 电气设备的使用过程中，对电动力部分的人身安全保护要求是要能有效地防止对地（）下的电压危害。

3. 开关柜间的箱门外储物箱内存放了大量的工具，这样的做法属于（不允许）。

4. 电气设备的维护管理中，应定期对设备进行定期的（巡视）检查工作。

5. 遇到电气设备事故时，第一时间应该（切断电源）以保障人身安全。

......三、简答题1. 请简述并画出家庭电路的基本组成图，标明电源和各个回路之间的连接方式。

家庭电路的基本组成图主要分为电源、总配电箱和各个回路。

电源通常是通过电表接入家庭，总配电箱连接电表和各个回路。

各个回路包括了照明回路、插座回路、空调回路等。

电源和总配电箱之间的连接方式是通过电缆进行接线连接。

【示意图：电源——总配电箱——各个回路】2. 简述三相电源的特点及其在电工中的应用。

三相电源是由三个交流电压相位相差120°的电源组成。

其特点包括功率大、传输距离远、负载均衡等。

在电工中，三相电源广泛应用于电机、发电机、变压器等电气设备中。

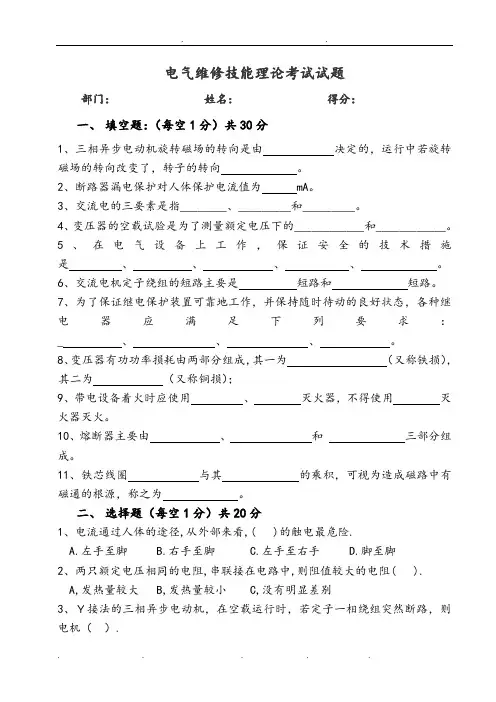

电气维修技能理论考试试题部门：姓名：得分：一、填空题：（每空1分）共30分1、三相异步电动机旋转磁场的转向是由决定的，运行中若旋转磁场的转向改变了，转子的转向。

2、断路器漏电保护对人体保护电流值为 mA。

3、交流电的三要素是指________、_________和_________。

4、变压器的空载试验是为了测量额定电压下的____________和____________。

5、在电气设备上工作，保证安全的技术措施是、、、、。

6、交流电机定子绕组的短路主要是短路和短路。

7、为了保证继电保护装置可靠地工作，并保持随时待动的良好状态，各种继电器应满足下列要求：_ 、、、。

8、变压器有功功率损耗由两部分组成，其一为（又称铁损），其二为（又称铜损）；9、带电设备着火时应使用、灭火器，不得使用灭火器灭火。

10、熔断器主要由、和三部分组成。

11、铁芯线圈与其的乘积，可视为造成磁路中有磁通的根源，称之为。

二、选择题（每空1分）共20分1、电流通过人体的途径,从外部来看,( )的触电最危险.A.左手至脚B.右手至脚C.左手至右手D.脚至脚2、两只额定电压相同的电阻,串联接在电路中,则阻值较大的电阻( ).A,发热量较大 B,发热量较小 C,没有明显差别3、Ｙ接法的三相异步电动机，在空载运行时，若定子一相绕组突然断路，则电机（）.Ａ、必然会停止转动Ｂ、有可能连续运行Ｃ、肯定会继续运行4、装设接地线时,应( ).A,先装中相 B,先装接地端,再装导线端 C,先装导线端,再装接地端5、低压电气设备保护接地电阻不大于( ).A,0.5Ω B,2Ω C,4Ω D,10Ω6、在图I－2中，在开关S断开瞬间，①立即熄灭的是( )；②逐渐熄灭的是( ）③突然一亮后逐渐熄灭的是( )。

(A)灯a (B)灯b (C)灯c (D)任意灯7、最常用的接近开关是（）开关。

A光电型 B高频振荡型 C电磁感应型 D超声波型8、线路停电时,必须按照( )的顺序操作,送电时相反.A,断路器,负荷侧隔离开关;母线侧隔离开关;B,断路器,母线侧隔离开关;负荷侧隔离开关;C,负荷侧隔离开关,母线侧隔离开关,断路器;D,母线侧隔离开关,负荷侧隔离开关,断路器;9、高压电动机常采用（）保护装置作过负荷的保护，常采用（）保护装置作短路保护。

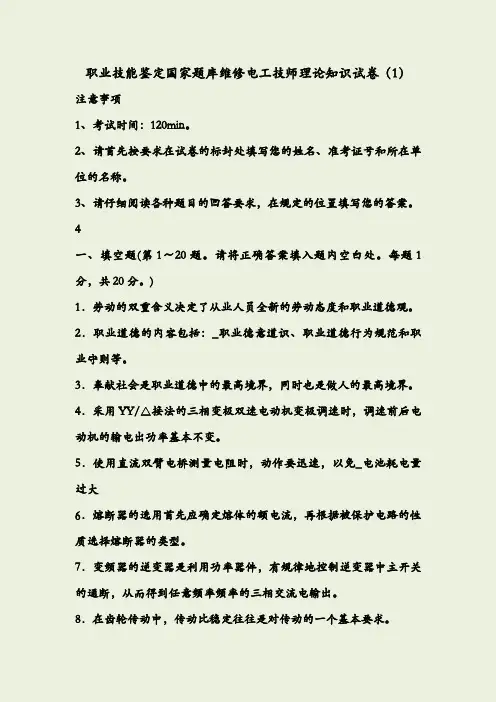

职业技能鉴定国家题库维修电工技师理论知识试卷（1）注意事项1、考试时间：120min。

2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

4一、填空题(第1～20题。

请将正确答案填入题内空白处。

每题1分，共20分。

)1．劳动的双重含义决定了从业人员全新的劳动态度和职业道德观。

2．职业道德的内容包括：_职业德意道识、职业道德行为规范和职业守则等。

3．奉献社会是职业道德中的最高境界，同时也是做人的最高境界。

4．采用YY/△接法的三相变极双速电动机变极调速时，调速前后电动机的输电出功率基本不变。

5．使用直流双臂电桥测量电阻时，动作要迅速，以免_电池耗电量过大6．熔断器的选用首先应确定熔体的额电流，再根据被保护电路的性质选择熔断器的类型。

7．变频器的逆变器是利用功率器件，有规律地控制逆变器中主开关的通断，从而得到任意频率频率的三相交流电输出。

8．在齿轮传动中，传动比稳定往往是对传动的一个基本要求。

9．测绘电气主线路图时，首先应从电源引下端向下查。

10．不可控电力电子器件，它具有整流的作用而无可控硅的功能。

11．半可控器件通常为三端器件，它能在控制信号的作用下导通，但不能被控关断。

12．晶闸管中频感应加热电源，随着科学技术的发展必将被IGBT 感应加热电源所取代。

13．新型的高性能高压变频调速装置的主电路的开关器件使用_IGBT，实现PWM技术更方便。

14．机电一体化是多学科领域综合交叉的技术密集性系统工程。

15．电气设计基本完成后，应反复全面地检查，并进一步完善设计的电气控制电路。

16．ISO9000族标准包括质量术语标准、质量技术标准及ISO9000系列标准。

17．制定ISO14000系列标准的直接原因是环境的日益恶化。

18．维修电工班组主要是为生产服务的，活动课题一般都需要围绕提高产品质量、保证设备正常运转而提出。

19．提高劳动生产率；必须设法缩短所占比例大的那些因素，降低_劳动消耗，使劳动生产率有明显地提高。

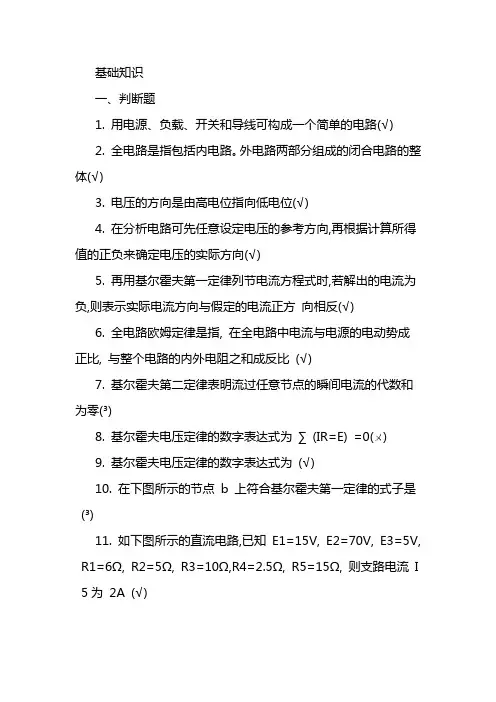

基础知识一、判断题1. 用电源、负载、开关和导线可构成一个简单的电路(√)2. 全电路是指包括内电路。

外电路两部分组成的闭合电路的整体(√)3. 电压的方向是由高电位指向低电位(√)4. 在分析电路可先任意设定电压的参考方向,再根据计算所得值的正负来确定电压的实际方向(√)5. 再用基尔霍夫第一定律列节电流方程式时,若解出的电流为负,则表示实际电流方向与假定的电流正方向相反(√)6. 全电路欧姆定律是指, 在全电路中电流与电源的电动势成正比, 与整个电路的内外电阻之和成反比(√)7. 基尔霍夫第二定律表明流过任意节点的瞬间电流的代数和为零(³)8. 基尔霍夫电压定律的数字表达式为∑(IR=E) =0(ㄨ)9. 基尔霍夫电压定律的数字表达式为(√)10. 在下图所示的节点b 上符合基尔霍夫第一定律的式子是(³)11. 如下图所示的直流电路,已知E1=15V, E2=70V, E3=5V, R1=6Ω, R2=5Ω, R3=10Ω,R4=2.5Ω, R5=15Ω, 则支路电流I 5为2A (√)12. 应用戴维南定理分析含源二端网络,可用等效电阻代替二端网络(√)13. 戴维南定理最适用于求复杂电路中某一条支路的电流(√)14. 一含源二端网络测的短路电流是4A ,开路电压为10V ,则它的等效内阻为40Ω(³)15. 与一电流源并联内阻为2Ω,当把它等效变换成10V 的电压源时,电流源的电流是5A (√)16. 一电压源的电压是20V ,串联内阻为2Ω,当把它等效变换成电流源时,电流源的电流是40A (³)17. 如下图所示,如果R1=0.2Ω, R2=0.2ΩE1=7V,E2=6.2V, R3=3.2Ω, 则流过R3的电流是2A (√)18. -如下图所示,已知E=30V, R1=1Ω, R2=9Ω,R3=5Ω,则开路电压U0为10V (√)19. 复杂直流电路指的是含有多个电源的电路(³)20. 叠加原理是分析复杂电路的一个重要原理(³)21. 节点电压法是以支路电流为未知量,根据基尔霍夫电流定律列出节点电压方程,从而解得。

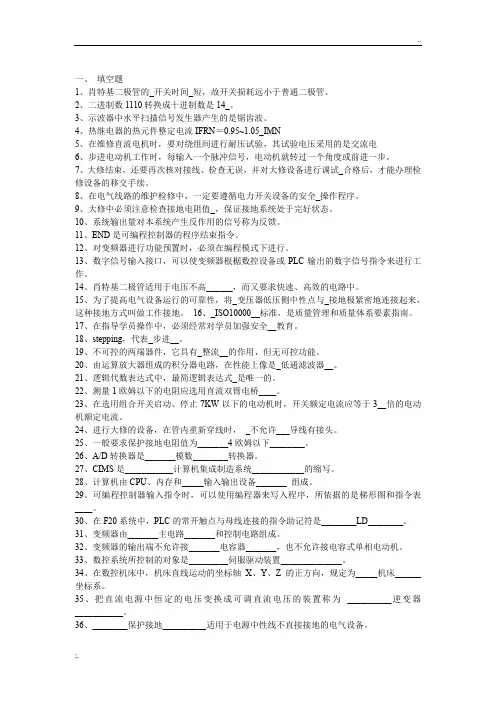

一、填空题1、肖特基二极管的_开关时间_短，故开关损耗远小于普通二极管。

2、二进制数1110转换成十进制数是14_。

3、示波器中水平扫描信号发生器产生的是锯齿波。

4、热继电器的热元件整定电流IFRN＝0.95~1.05_IMN5、在维修直流电机时，要对绕组间进行耐压试验，其试验电压采用的是交流电6、步进电动机工作时，每输入一个脉冲信号，电动机就转过一个角度或前进一步。

7、大修结束，还要再次核对接线、检查无误，并对大修设备进行调试_合格后，才能办理检修设备的移交手续。

8、在电气线路的维护检修中，一定要遵循电力开关设备的安全_操作程序。

9、大修中必须注意检查接地电阻值_，保证接地系统处于完好状态。

10、系统输出量对本系统产生反作用的信号称为反馈。

11、END是可编程控制器的程序结束指令。

12、对变频器进行功能预置时，必须在编程模式下进行。

13、数字信号输入接口，可以使变频器根椐数控设备或PLC输出的数字信号指令来进行工作。

14、肖特基二极管适用于电压不高______，而又要求快速、高效的电路中。

15、为了提高电气设备运行的可靠性，将_变压器低压侧中性点与_接地极紧密地连接起来，这种接地方式叫做工作接地。

16、_ISO10000__标准，是质量管理和质量体系要素指南。

17、在指导学员操作中，必须经常对学员加强安全__教育。

18、stepping，代表_步进__。

19、不可控的两端器件，它具有_整流__的作用，但无可控功能。

20、由运算放大器组成的积分器电路，在性能上像是_低通滤波器__。

21、逻辑代数表达式中，最简逻辑表达式_是唯一的。

22、测量1欧姆以下的电阻应选用直流双臂电桥____。

23、在选用组合开关启动、停止7KW以下的电动机时，开关额定电流应等于3__倍的电动机额定电流。

24、进行大修的设备，在管内重新穿线时，_不允许___导线有接头。

25、一般要求保护接地电阻值为_______4欧姆以下________。

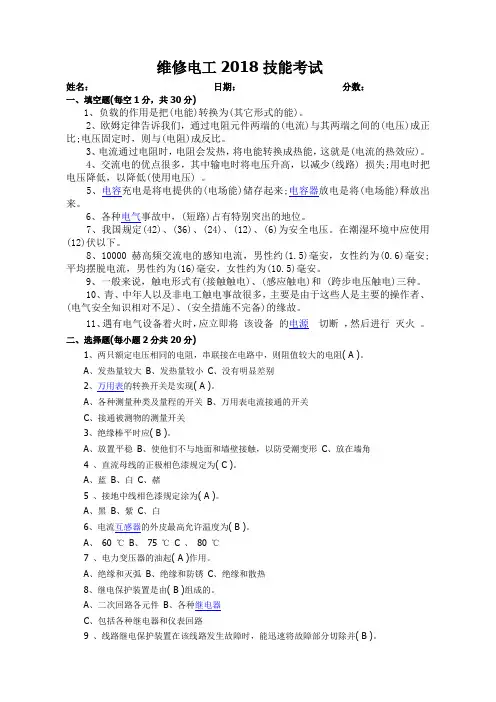

维修电工2018技能考试姓名：日期：分数：一、填空题(每空1分，共30分)1、负载的作用是把(电能)转换为(其它形式的能)。

2、欧姆定律告诉我们，通过电阻元件两端的(电流)与其两端之间的(电压)成正比;电压固定时，则与(电阻)成反比。

3、电流通过电阻时，电阻会发热，将电能转换成热能，这就是(电流的热效应)。

4、交流电的优点很多，其中输电时将电压升高，以减少(线路) 损失;用电时把电压降低，以降低(使用电压) 。

5、电容充电是将电提供的(电场能)储存起来;电容器放电是将(电场能)释放出来。

6、各种电气事故中，(短路)占有特别突出的地位。

7、我国规定(42)、(36)、(24)、(12)、(6)为安全电压。

在潮湿环境中应使用(12)伏以下。

8、10000赫高频交流电的感知电流，男性约(1.5)毫安，女性约为(0.6)毫安;平均摆脱电流，男性约为(16)毫安，女性约为(10.5)毫安。

9、一般来说，触电形式有(接触触电)、(感应触电)和 (跨步电压触电)三种。

10、青、中年人以及非电工触电事故很多，主要是由于这些人是主要的操作者、(电气安全知识相对不足)、(安全措施不完备)的缘故。

11、遇有电气设备着火时，应立即将该设备的电源切断，然后进行灭火。

二、选择题(每小题2分共20分)1、两只额定电压相同的电阻，串联接在电路中，则阻值较大的电阻( A )。

A、发热量较大B、发热量较小C、没有明显差别2、万用表的转换开关是实现( A )。

A、各种测量种类及量程的开关B、万用表电流接通的开关C、接通被测物的测量开关3、绝缘棒平时应( B )。

A、放置平稳B、使他们不与地面和墙壁接触，以防受潮变形C、放在墙角4 、直流母线的正极相色漆规定为( C )。

A、蓝B、白C、赭5 、接地中线相色漆规定涂为( A )。

A、黑B、紫C、白6、电流互感器的外皮最高允许温度为( B )。

A、60 ℃B、75 ℃ C 、80 ℃7 、电力变压器的油起( A )作用。

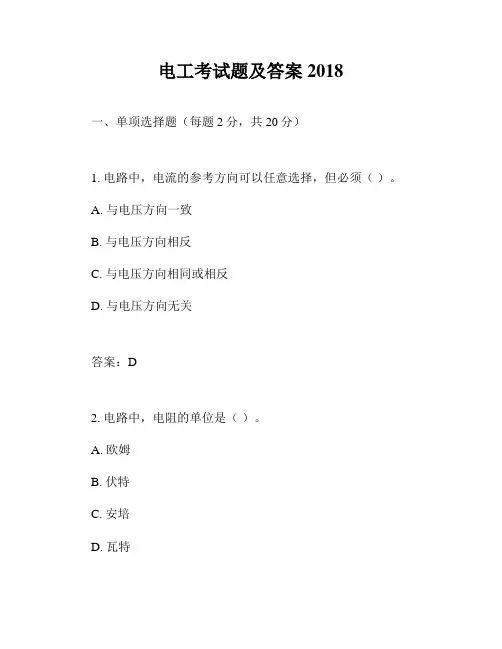

电工考试题及答案2018一、单项选择题（每题2分，共20分）1. 电路中，电流的参考方向可以任意选择，但必须（）。

A. 与电压方向一致B. 与电压方向相反C. 与电压方向相同或相反D. 与电压方向无关答案：D2. 电路中，电阻的单位是（）。

A. 欧姆B. 伏特C. 安培D. 瓦特答案：A3. 电路中，电感元件的电压与电流的关系是（）。

A. 电压与电流成正比B. 电压与电流成反比C. 电压超前电流90度D. 电压滞后电流90度答案：D4. 电路中，电容元件的电压与电流的关系是（）。

A. 电压与电流成正比B. 电压与电流成反比C. 电压超前电流90度D. 电压滞后电流90度答案：C5. 电路中，理想电压源与理想电流源不能（）。

A. 串联B. 并联C. 串联或并联D. 单独使用答案：B6. 电路中，星形连接的三相负载，线电压是相电压的（）倍。

A. 1B. √2C. √3D. 2答案：C7. 电路中，三角形连接的三相负载，线电流是相电流的（）倍。

A. 1B. √2C. √3D. 2答案：B8. 电路中，功率因数的定义是（）。

A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A9. 电路中，视在功率的定义是（）。

A. 有功功率与无功功率的和B. 有功功率与无功功率的差C. 有功功率与无功功率的乘积D. 电压与电流的乘积答案：D10. 电路中，功率因数的提高可以通过（）来实现。

A. 增加无功功率B. 减少无功功率C. 增加有功功率D. 减少有功功率答案：B二、多项选择题（每题3分，共15分）11. 电路中，以下哪些元件是无源元件（）。

A. 电阻B. 电感C. 电容D. 电压源答案：ABC12. 电路中，以下哪些元件是有源元件（）。

A. 电压源B. 电流源C. 电阻D. 电感答案：AB13. 电路中，以下哪些因素会影响电路的功率因数（）。

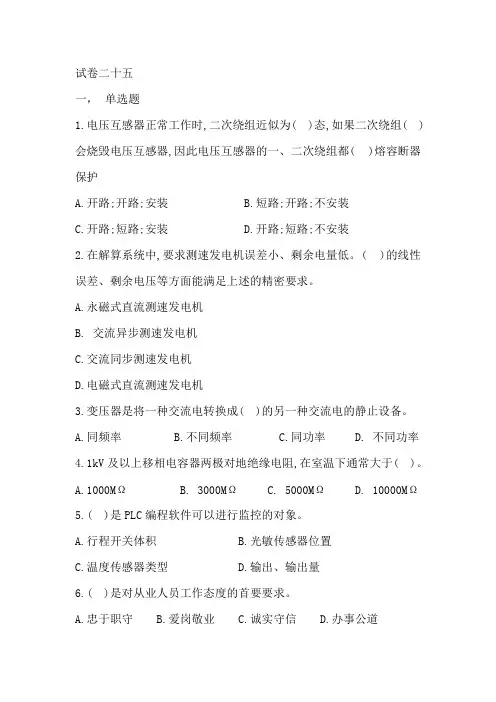

试卷二十五一，单选题1.电压互感器正常工作时,二次绕组近似为( )态,如果二次绕组( )会烧毁电压互感器,因此电压互感器的一、二次绕组都( )熔容断器保护A.开路;开路;安装B.短路;开路;不安装C.开路;短路;安装D.开路;短路;不安装2.在解算系统中,要求测速发电机误差小、剩余电量低。

( )的线性误差、剩余电压等方面能满足上述的精密要求。

A.永磁式直流测速发电机B. 交流异步测速发电机C.交流同步测速发电机D.电磁式直流测速发电机3.变压器是将一种交流电转换成( )的另一种交流电的静止设备。

A.同频率B.不同频率C.同功率D. 不同功率4.1kV及以上移相电容器两极对地绝缘电阻,在室温下通常大于( )。

A.1000MΩB. 3000MΩC. 5000MΩD. 10000MΩ5.( )是PLC编程软件可以进行监控的对象。

A.行程开关体积B.光敏传感器位置C.温度传感器类型D.输出、输出量6.( )是对从业人员工作态度的首要要求。

A.忠于职守B.爱岗敬业C.诚实守信D.办事公道7.启动龙门刨床电动机组后工作台高速冲出不受控,产生这种故障有( )原因。

A.电压负反馈接反B.电流负反馈接反C.电流截止负反馈接反D.桥形稳定环节接反8集成显示译码器是按( )来显示的。

A.高电平B.低电平C.字型D.低阻9劳动安全卫生管理制度对未成年工给予了特殊的劳动保护,这其中的未成年工是指年满( )未满18周岁的人A.14周岁B.15周岁C.16周岁D.17周岁10.高压断路器大修的周期一般为 ( )A.2年B.3年C.4年D.5年11.绕线式异步电动机转子串电阻启动时,随着转速的升高,要逐段( )启动电阻。

A.切除B.投入C.串联D.并联12.并联谐振式逆变器虽然在换流期间四只晶闸管都导通,由于( )作用,电源不会短路。

A.负载两端并联的补偿电容器B.与晶闸管串联的小电感C.直流侧大滤波电感D.感性负载13.当錾削到工件尽头时,要防止工件材料边缘崩裂,脆性材料尤其需要注意。

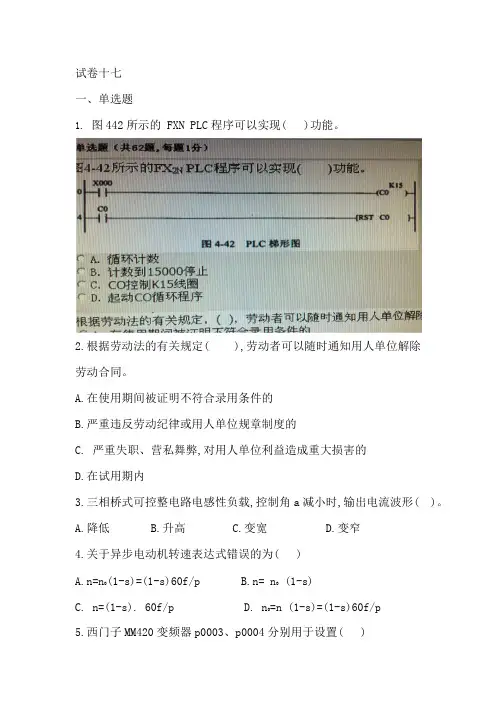

试卷十七一、单选题1.图442所示的 FXN PLC程序可以实现( )功能。

2.根据劳动法的有关规定( ),劳动者可以随时通知用人单位解除劳动合同。

A.在使用期间被证明不符合录用条件的B.严重违反劳动纪律或用人单位规章制度的C. 严重失职、营私舞弊,对用人单位利益造成重大损害的D.在试用期内3.三相桥式可控整电路电感性负载,控制角a减小时,输出电流波形( )。

A.降低B.升高C.变宽D.变窄4.关于异步电动机转速表达式错误的为( )A.n=n0(1-s)=(1-s)60f/pB.n= n0 (1-s)C. n=(1-s). 60f/pD. n0=n (1-s)=(1-s)60f/p5.西门子MM420变频器p0003、p0004分别用于设置( )A.访问参数等级、访问参数层级B.显示参数、访问参数层级C.访问参数等级、显示参数D.选择参数分类、访问参数等级6.楞次定律是反映( )方向。

A.电流B.感应电动势C.电压D.磁通7.FX2N系列可编程控制器10ms定时器的定时范围是( )A.0.1~99SB.0.001~32.767SC.0.01~327.67SD.0.1~3276.7S8.定时器相当于继电控制系统中的延时继电器。

F-40系列可编程控制器最小设定单位为()A.0.1SB. 0.2SC.0.3SD.0.4S9.滞回比较器的比较电压是()A.固定的B.随输出电压币变化C.输出电压可正可负D.与输出电压无关10.面接触型二极管应用于( )A.整流B.稳压C.开关D.光敏11.pN结正偏时,正向电流(),相当于pN结( )A.较小;导通B.较大;导通C.较小;截止D.较大;截止12.电气图的表达方式主要有图样、( )、表图、表格和文字形式等。

A.电路图B.接线图C.接线表D.简图13.电容器容量标示方法有( )等A.直标法、数码法、文字符号法B.色标法、字母数字法、文字符号法C.数码法、色标法、数字法D.直标法、色标法、数字法、文字符号法14.三端集成稳压器内部设有( )等电路,使用方便可靠。
